Tapas de extremo retráctiles en frío
FCST
Descripción del producto
FCST-FM1/2/3/4 Retráctil en frío Fin Tapas Selle ambientalmente y proteja mecánicamente los extremos de los cables expuestos sin necesidad de herramientas, masillas o cinta.Son manguitos de goma tubulares cerrados que se expanden y cargan sobre un núcleo extraíble en fábrica.Cuando se coloca en el extremo de un cable u otro objeto cilíndrico, el núcleo se retira para proporcionar un sello positivo, protegiendo los extremos del cable contra daños ambientales.Las tapas de los extremos del cable retráctiles en frío son fáciles de instalar y quitar de forma limpia.Ya sea que se envíen desde el fabricante, se almacenen en un patio de cables o se procesen en una zanja, los extremos de sus cables están protegidos contra la humedad, la contaminación y la corrosión.Cuatro finales diferentes GorraHay disponibles para adaptarse a una variedad de tamaños.
Producto Aventajas
lResistente al agua.
lNo se requiere masilla ni cinta.
lNo se requieren antorchas ni calor.
lInstalación sencilla y rápida, no requiere herramientas.
lSe adapta a rangos de tamaño de 11,6 mm a 84,3 mm.
lSella herméticamente, conserva la resistencia y la presión incluso después de años prolongados de envejecimiento y exposición.
Especificaciones del producto
Construcción | Descripción |
Nivel de protección | IP68 |
Material | Caucho EPDM |
Color | Negro |
Relación de contracción | 2:1 |
Solicitud | Baja tensión para exterior e interior. |
Rango de uso | 11,6-20,9 mm, 15,9-30,1 mm, 26,0-49.2 mm, 45.5-84,3 milímetros |
Resistencia a la tracción | 9,89MPa |
Alargamiento | 720% |
Resistencia al desgarre | 38 nudos/m |
Solicitud | Cable、Microducto、Haz de tubos |
Bacteriano Rresistencia | EExposición durante 28 días sin crecimiento. |
Resistencia dieléctrica | ASTMD149-75 @1,75 Valor inicial:14,3 kilovoltios/m |
Después de 7 días en el 90℃ Agua: 11,1 KV/m | |
Absorción de humedad | 7 días en 90℃ agua:Aumento de peso del 3,2% |
24 horas en 90℃ agua:Aumento de peso del 1,3% |
Prueba de rendimiento
Construcción | Descripción | Estándar ejecutivo |
Nivel de protección | IP68 | CEI 60529 |
Tensile Sfuerza | 9,89MPa | ASTM D 421-75 |
Alargamiento | 720% | ASTM D 412-75 |
Resistencia al desgarre | 38 nudos/m | ASTM D 624 |
Bacteriano Rresistencia | EExposición durante 28 días sin crecimiento. | ASTMG21 |
Resistencia dieléctrica | 14,3 kilovoltios/m | ASTMD149-75 @1,75 Valor inicial |
11,1 kV/m | Después de 7 días en el 90℃ agua | |
Absorción de humedad | Aumento de peso del 3,2% | 7 días en 90℃ agua |
Aumento de peso del 1,3% | 24 horas en 90℃ agua |
Realizar pedidos Iinformación
Especificación | FCST-FM1 | FCST-FM2 | FCST-FM3 | FCST-FM4 |
Diámetro interior antes de la contracción | 25mm | 35milímetros | 55milímetros | 90milímetros |
Diámetro interior después de la contracción | 8milímetros (0.315'') | 13milímetros (0.512'') | 18milímetros (0.709'') | 38milímetros (1.496'') |
Longitud relajada | 50mm (1.969'') | 65milímetros (2.559'') | 72milímetros (2.835'') | 90mm (3.543'') |
Longitud relajada | 60mm (2.362'') | 75milímetros (2.953'') | 82milímetros (3.228'') | 100mm (3.937'') |
Espesor relajado | 2,5 mm (0,098'') | 2,7 mm (0,106'') | 3,0 mm (0,118'') | 3,0 mm (0,118'') |
Mín.Tamaño aplicable | 11.6milímetros (0.457'') | 15.9milímetros (0.626'') | 26.0milímetros (1.024'') | 45.5milímetros (1.791'') |
Tamaño máximo aplicable | 20.9milímetros (0,823'') | 30.1milímetros (1.185'') | 49.2milímetros (1.937'') | 84.3milímetros (3.319'') |

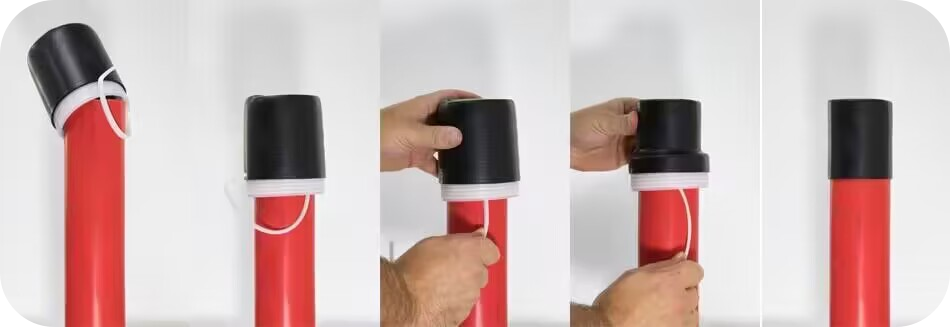

Aplicación e instalación del producto
