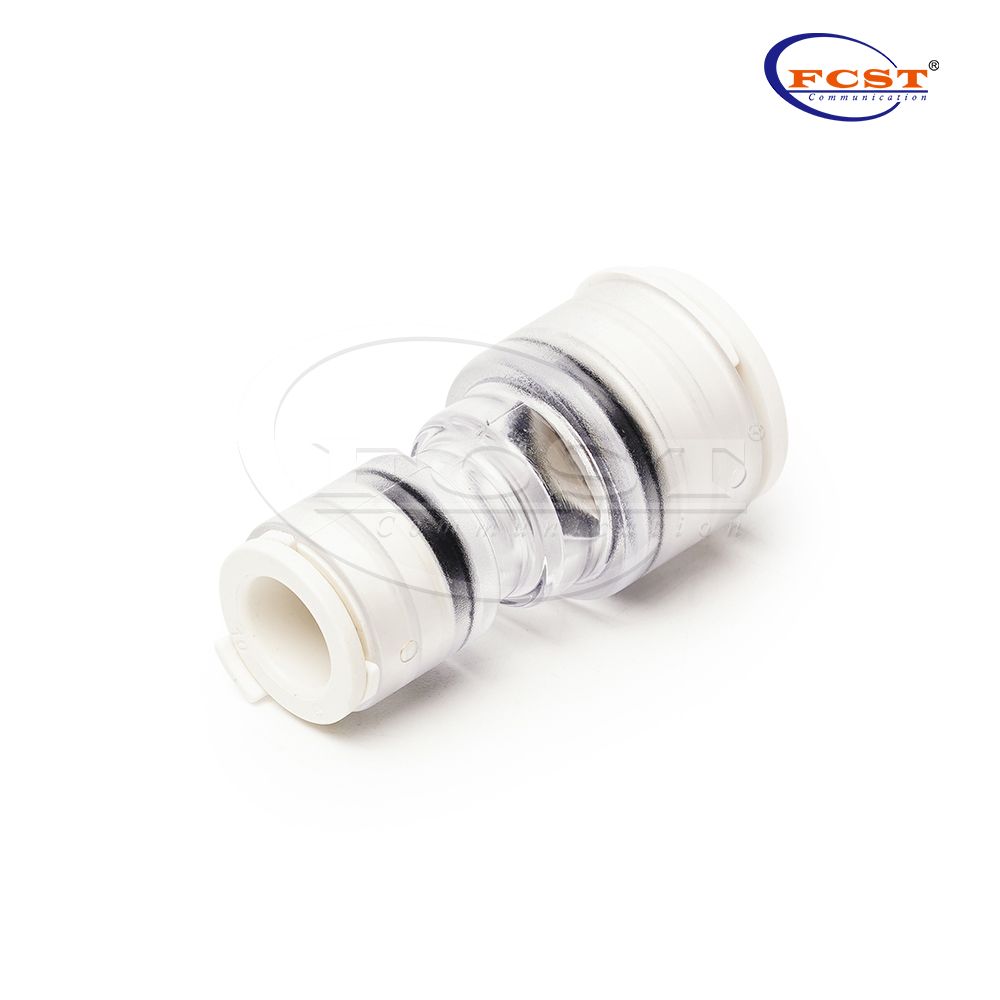

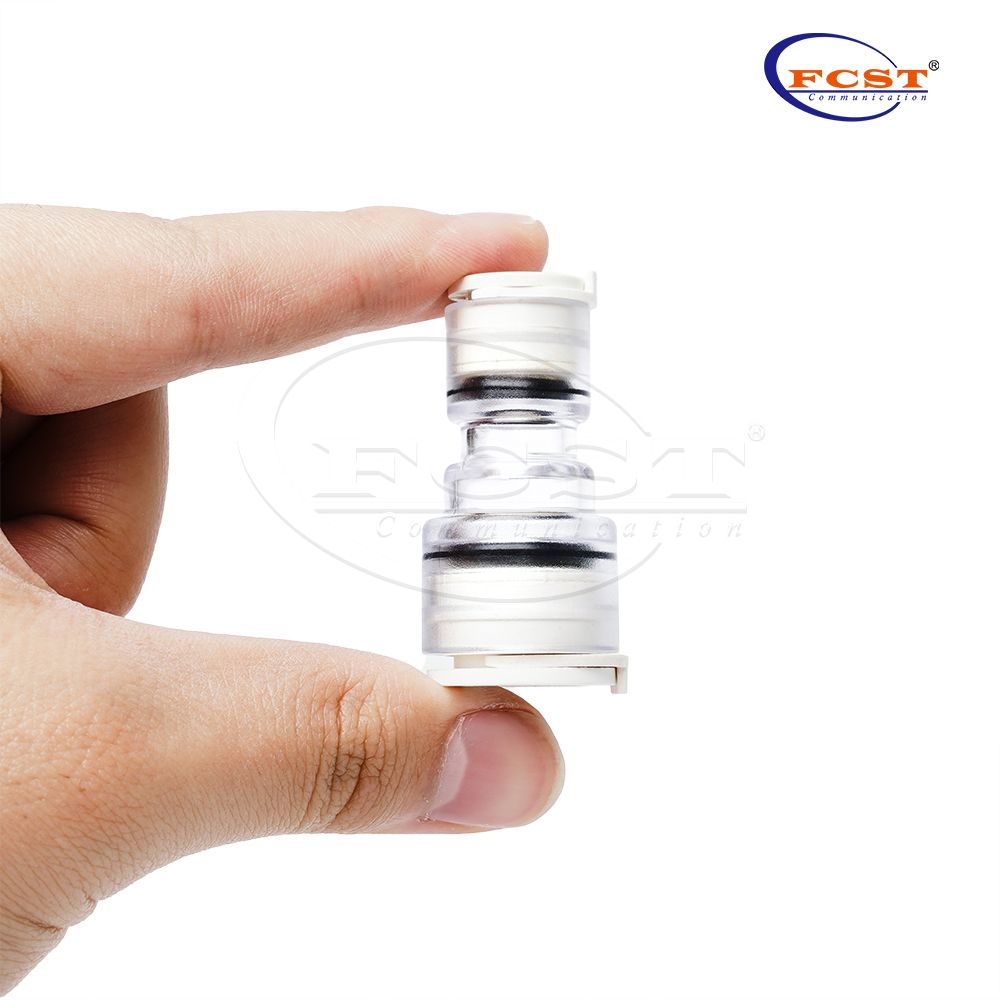

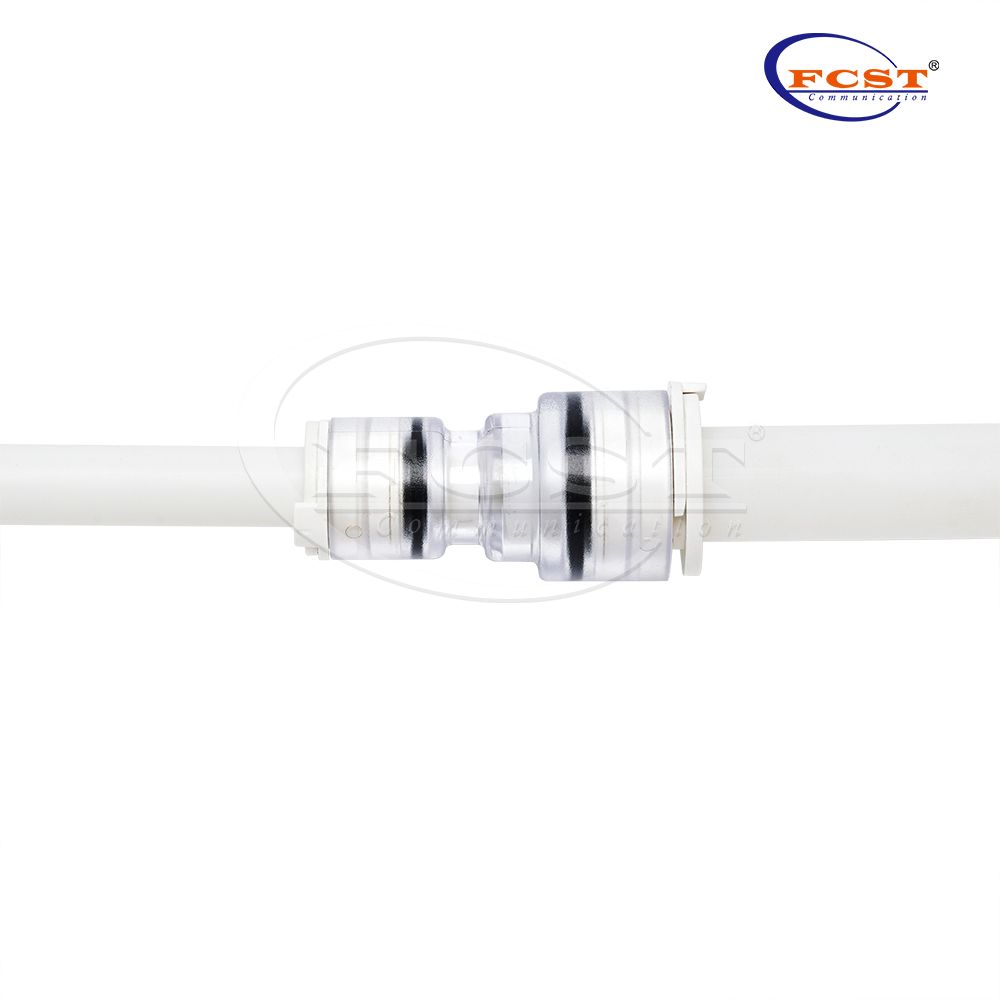

Descripción general del producto

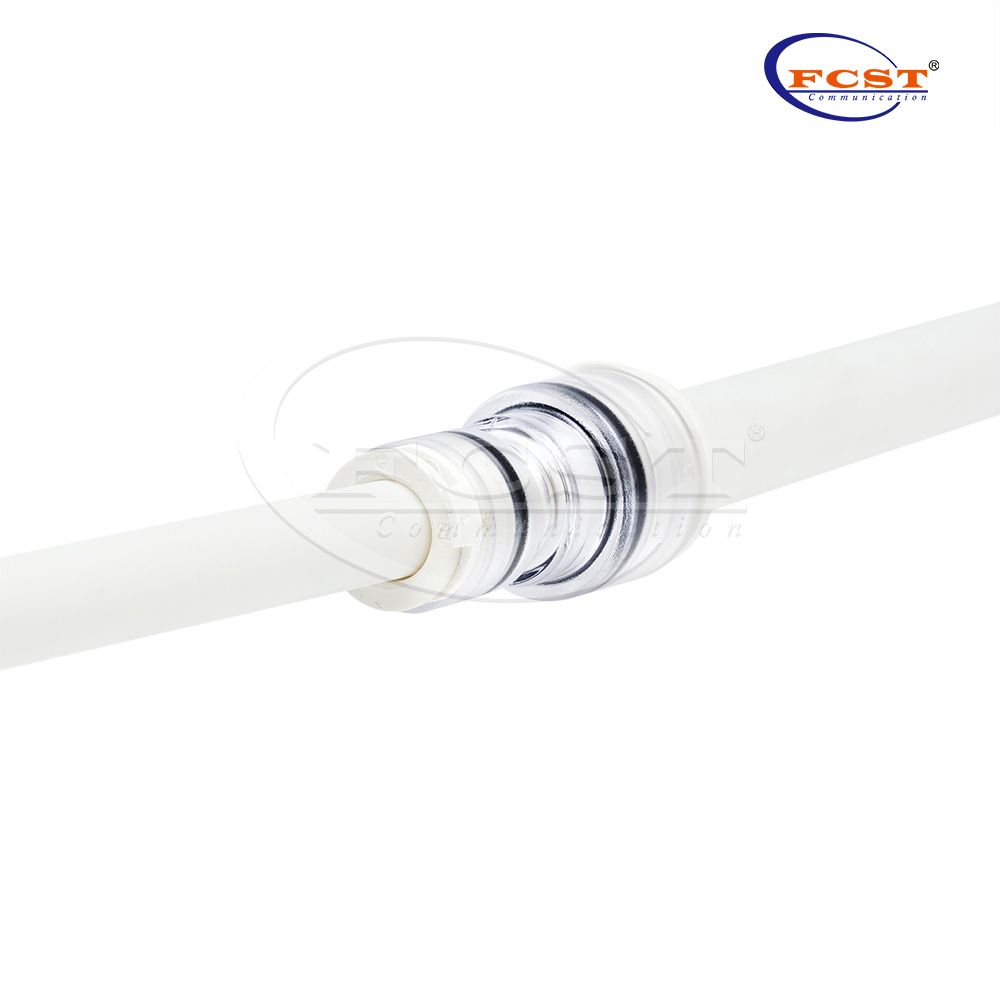

Estos conectores hacen conexiones entre los microescts de manera rápida y fácil en aplicaciones de construcción, sin la necesidad de herramientas. El diseño transparente proporciona un mayor control al conectar microescts y permite la confirmación visual de la presencia de un cable.
Ventajas de PRODUCT
Para 5-14 microductos mm.

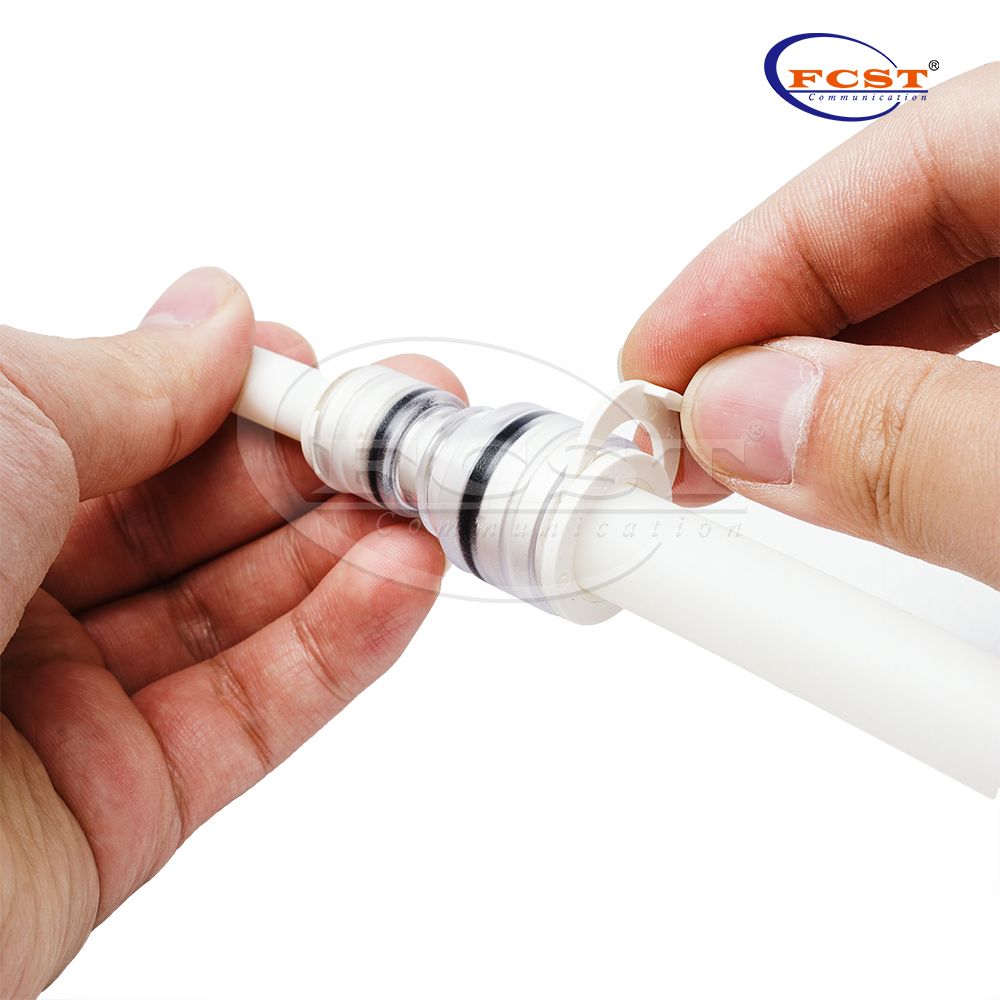

Fácil 'Push-In ' Instalación.
Cuerpo transparente cristalino.
El 95% del material está hecho de no metal.
Probado de acuerdo con EN 50411-2-8: 2009.
Anillos de bloqueo para evitar la extracción accidental del conector.
Probado de acuerdo con UL94 V-0: Resistencia a la llama para aplicaciones de construcción.
Hecho de materiales ecológicos, ha pasado las certificaciones ROHS y alcanzó.
Especificaciones del producto
Construcción | Descripción |
Tubo T o C Onector | Microducto LSZH (interior) |
Líquido | Aire con sistema de soplado |
Presión de trabajo | 20 bares |
Max. Presión | 28 bares |
Userful l ife | 25 años |
Agua en el requisito | 0.5 bar durante 168 horas |
Temperatura de instalación | -15° C a +45 ° C |
Temperatura de operación | -15° C a +45 ° C |
Temperatura de transporte y almacenamiento | -15° C a +45 ° C |
Fuerza de inserción | ≤ 50 n |
Resistencia al impacto | 1.5joule |
Según los estándares | UL94 V-0 ,CEI EN 50411-2-8, EN 50411-2-5 |
Documentos relacionados | EN61300, EN61753-1, EN60068-2-10, EN60794-1-2: 2003 |
Documentos relacionados | ISO 3601, ISO 4397: 1993 (2000), |
Ordenando la formación

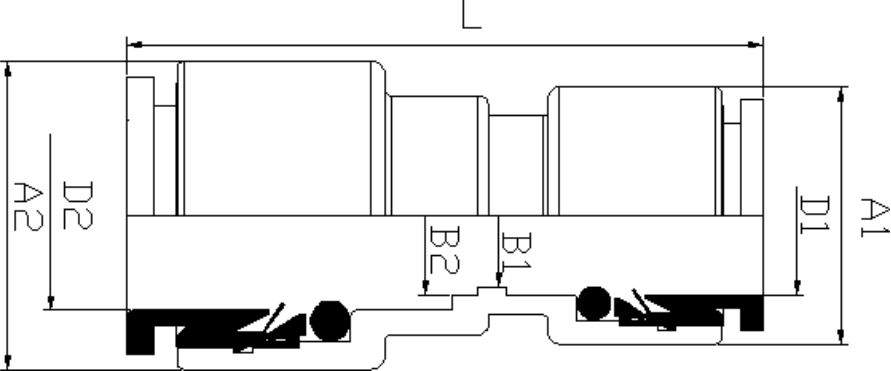

Modelo | D1 | D2 | A1 | A2 | B1 | B2 | L | Peso (g) |
L- erpg 7/4-5/3.5 | 5 | 7 | 15.2±0.2 | 15.2±0.2 | 3.5±0.12 | 4.0±0.12 | 41.2±0.5 | 5.6± 5% |
L- erpg 8-6/5 | 8 | 6 | 13.5±0.2 | 15.2±0.2 | 5.0±0.12 | 5.0±0.12 | 35. 0±0.5 | 4.5± 5% |
L- erpg 10-7/5 | 7 | 10 | 15.2±0.2 | 17.5±0.2 | 5.0±0.12 | 5.0±0.12 | 38.0±0.5 | 5.5± 5% |
L- erpg 10/5.5-8/5 | 8 | 10 | 15.2±0.2 | 17.5±0.2 | 5.0±0.12 | 5.5±0.12 | 38.0±0.5 | 5.4± 5% |
L- erpg 12/8-8/5.5 | 8 | 12 | 15.2±0.2 | 21.5±0.2 | 5.5±0.12 | 8.0±0.12 | 45.0±0.5 | 8.5± 5% |
L- ERPG 12-10/8 | 10 | 12 | 17.5±0.2 | 21.5±0.2 | 8.0±0.12 | 8.0±0.12 | 44.4±0.5 | 8.8± 5% |
L- ERPG 12/10-10/8 | 10 | 12 | 17.5±0.2 | 21.5±0.2 | 8.0±0.12 | 10.0±0.12 | 44.4±0.5 | 8.8± 5% |
L- erpg 14/10-10/8 | 10 | 14 | 17.5±0.2 | 23.5±0.2 | 8.0±0.12 | 10.0±0.12 | 48.5±0.5 | 10.1± 5% |
L- erpg 14/10-12/10 | 12 | 14 | 21.5±0.2 | 23.5±0.2 | 10.0±0.12 | 10.0±0.12 | 48.5±0.5 | 12.1± 5% |
* Nota: Se pueden contactar a otros requisitos de tamaño para las ventas de acoplamiento.

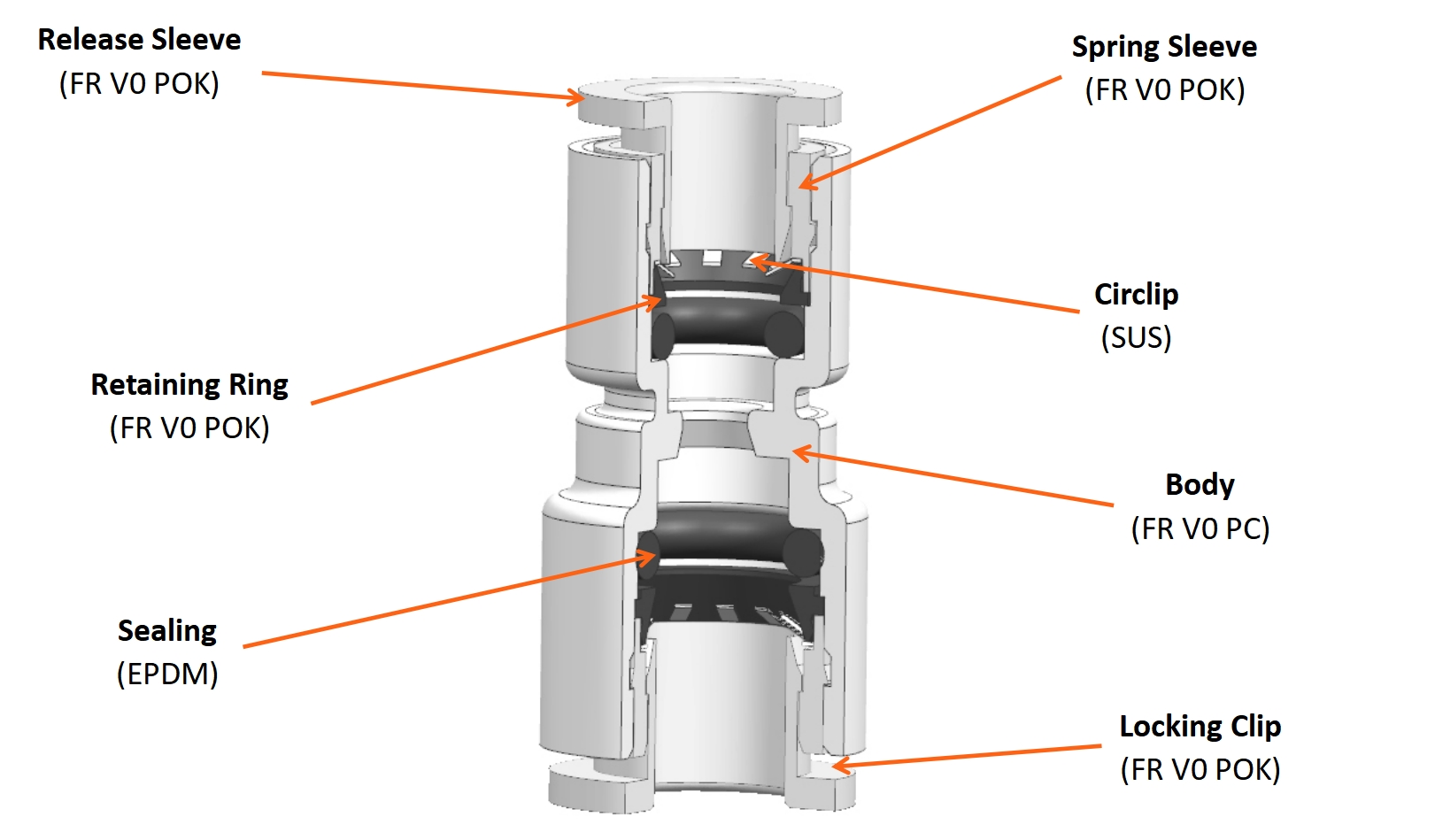

Producto M ATERIAL

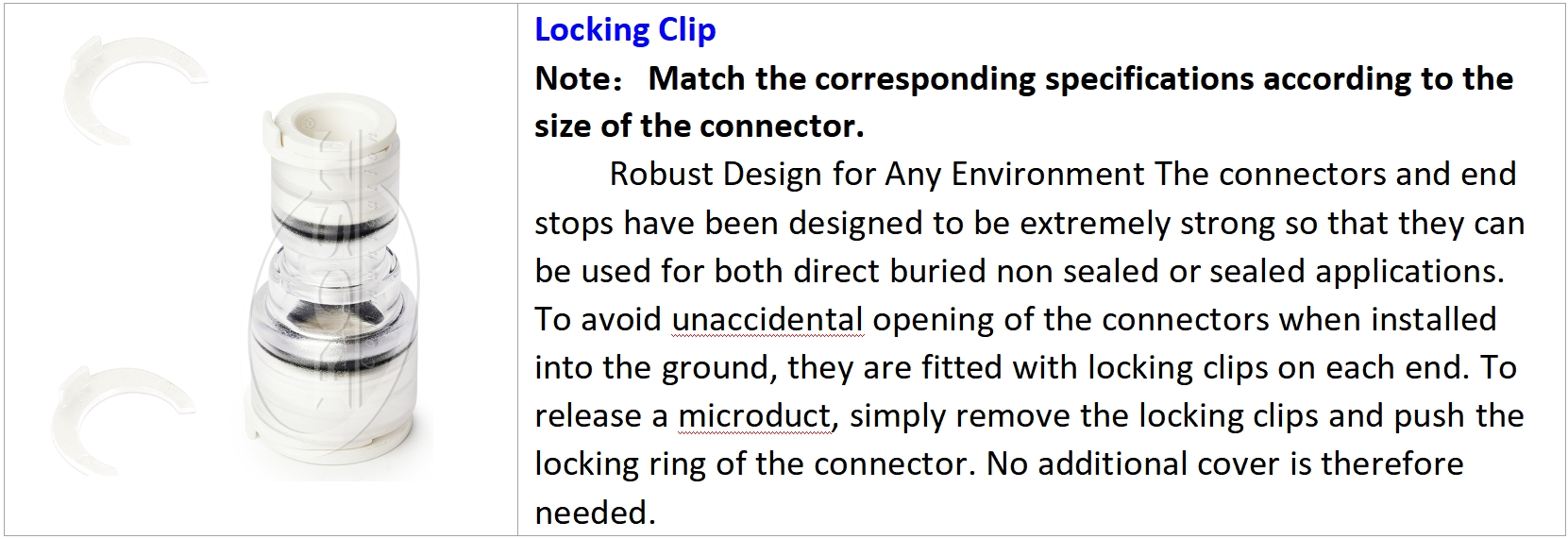

A Ccessories Opcional
Información de embalaje
Personalización de productos
