Puntos técnicos del proyecto de chorro de cable

Fibra soplado de cables es un método de tendido de cables ópticos seguro y eficaz. Durante el proceso de tendido de cables de la máquina sopladora de cables, la fuerza de tracción del arrastrador, la fuerza de soplado del aire comprimido y el empuje de la cinta transportadora actúan sobre el cable óptico al mismo tiempo. Por lo tanto, se necesita un compresor de aire para ayudar al trabajo del soplador de cable.

El Wtrabajando Pprincipio Of Cable de fibra Bmugiendo

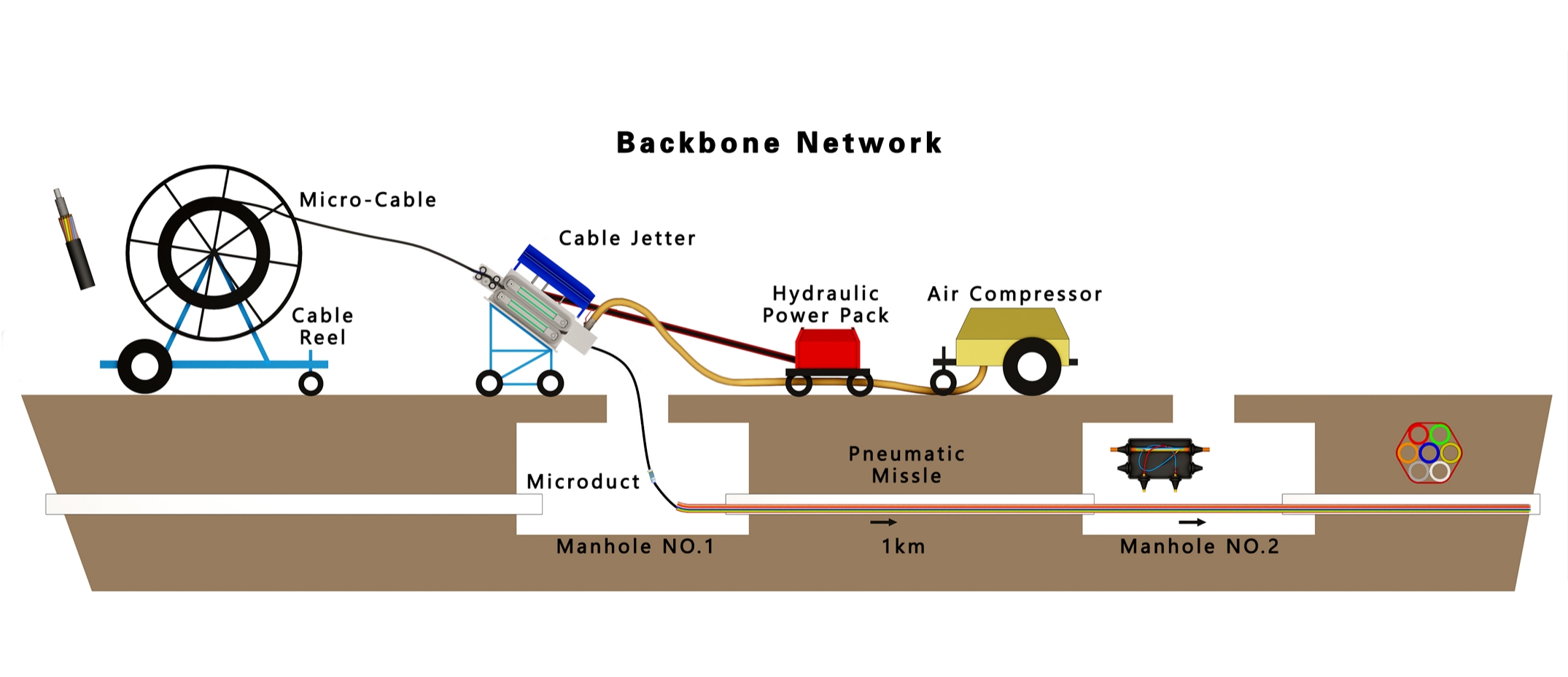

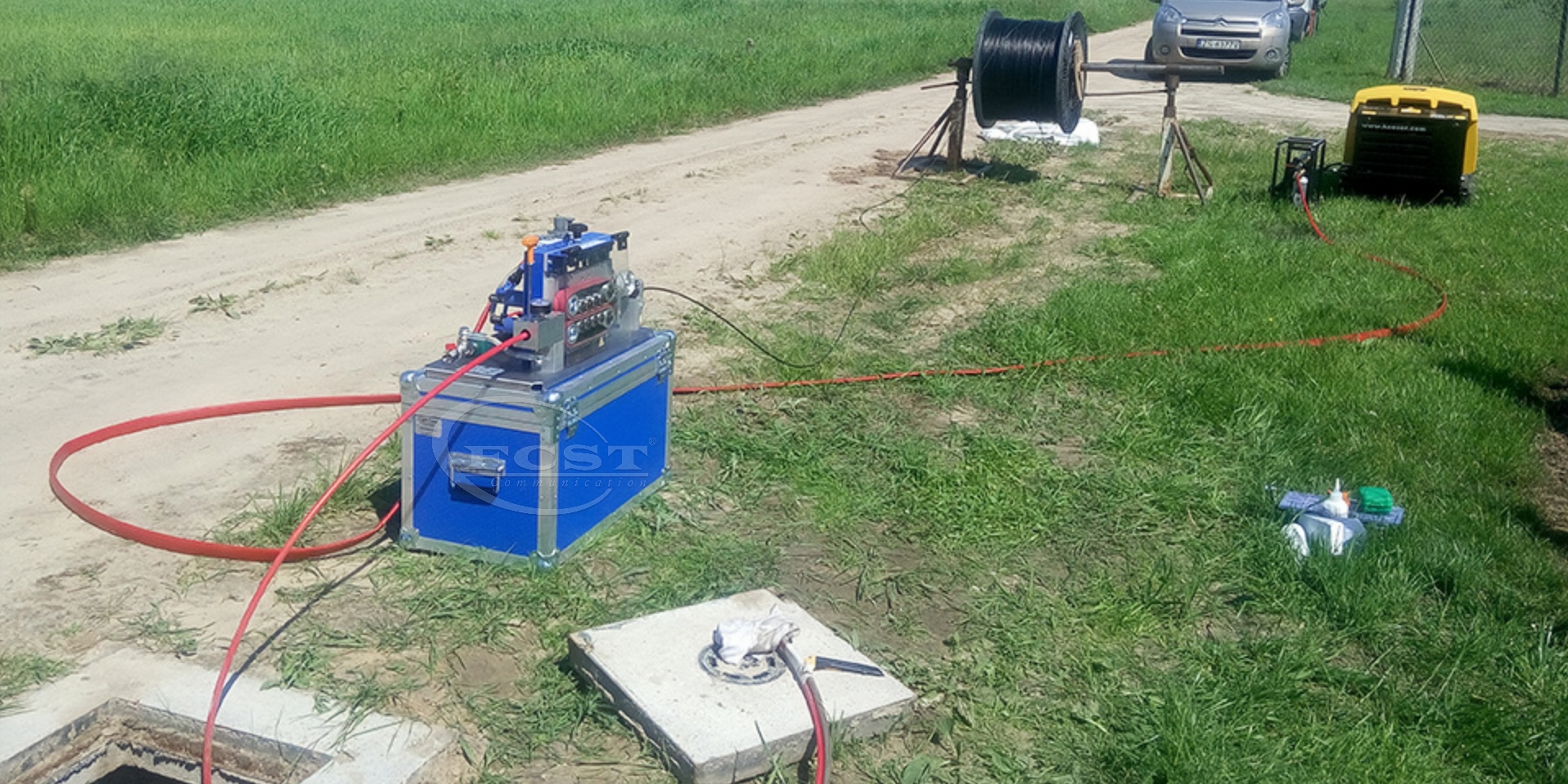

Los dos equipos clave para la colocación. cable de fibra óptica soplado por aire por chorro de cable son cable Máquina sopladora y compresor de aire. El compresor de aire genera aire comprimido y lo envía a la cavidad sellada del fibra soplador a través de la manguera de aire. El extremo de salida del silicio tubo Está conectado con la cavidad sellada de la máquina de chorro de cable. El arrastrador utilizado para tirar del cable óptico se coloca en el tubo junto con el cable óptico soplado por aire. La goma alrededor del arrastrador se sella con la pared interior del tubo y el recipiente sellado formado se conecta a la cavidad sellada de la máquina de soplado de cable. Por lo tanto, la presión generada por el aire comprimido empuja el arrastrador para tirar del cable óptico hacia adelante en el tubo. El compresor de aire suministra aire continuamente para garantizar que la fuerza ejercida sobre el arrastrador sea básicamente constante, asegurando así que la fuerza ejercida sobre el microcable que sopla aire sea básicamente constante. Al mismo tiempo, el aire comprimido fluye hacia adelante. Por un lado, ejerce fuerza sobre el cable óptico para empujarlo hacia adelante. Por otro lado, el cable óptico está suspendido en el tubo, lo que reduce la fricción entre el cable y la pared interior del subtubo durante el tendido y maximiza la protección del cable óptico. cable de fibra óptica. El gas a alta presión generado por el compresor de aire se envía rápidamente a la máquina de soplado de fibra a través de la manguera de conexión, impulsando el motor neumático del soplador de cable, haciendo girar las cintas transportadoras superior e inferior y el cable óptico se coloca entre el cintas transportadoras superior e inferior, empujando así el cable óptico hacia adelante.

Técnico Pungüentos Of Cable de fibra Bmugiendo

1.El fibra El equipo de soplado deberá ser de un modelo adecuado a las características del proyecto. La presión del aire en la salida del compresor debe mantenerse entre 0,6 y 1,5 MPa, el flujo de aire debe ser superior a 10 m³/min y el cable máquina de soplado debe ser impulsado hidráulicamente (o impulsado por flujo de aire). La fuerza de propulsión del dispositivo debe cumplir los requisitos.

2.Antes de soplar el cable de fibra soplado con aire, se debe probar la retención de aire y la continuidad de la tubería, y el cable se debe soplar solo después de confirmar que la tubería no está dañada, no tiene fugas, está torcida y no tiene suciedad ni otros desechos.

3.Clubricante capaz de soplar Se debe agregar al tubo antes de soplar el cable. La cantidad añadida se determina en función de la suavidad de la pared interior del orificio de la tubería, la complejidad del recorrido de la tubería, la longitud del cable soplado, el tipo de lubricante, etc. La cantidad de lubricante añadida está directamente relacionada con la longitud y velocidad del cable de soplado.

4.Cuando la trayectoria de la tubería tiene una gran pendiente, el pistón cable Se debe utilizar el método de colocación del cabezal de soplado para aumentar la fuerza de tracción de la sección frontal del cable óptico.

5.Cuando el conducto es relativamente plano, pero hay grandes curvaturas en ciertas secciones de la tubería, el tubo sin pistón cábala Se debe utilizar el método de colocación del cabezal soplador.

6.El cable óptico debe limpiarse continuamente durante el proceso de soplado para evitar que entre barro y agua en la tubería junto con el cable óptico y aumente la fuerza de fricción.

7.La velocidad de soplado del cable óptico debe controlarse entre 60 y 90 m/min, y no debe exceder los 100 m/min, de lo contrario el personal de construcción no será fácil de operar y es fácil causar un esguince del cable óptico.

8.durante el proyecto de chorro de cable, si la tubería no logra soplar o la velocidad es extremadamente lenta (por debajo de 10 m/min), primero se debe encontrar la ubicación de la falla y tratarla antes de soplar para evitar daños al cable óptico o cable equipo de soplado.

9.Al soplar cables, se debe instalar personal especial en el extremo opuesto de la tubería para proteger y mantener la comunicación para evitar que la varilla de prueba, el soplador de aire y otros objetos exploten y lastimen a las personas. El personal de protección también debe hacer un buen trabajo preparando los cables ópticos después de que se hayan desconectado.

10.Se debe garantizar la seguridad cuando el cable óptico se sopla o se coloca en la bobina reservada '8'. El radio de curvatura no debe ser inferior a los requisitos especificados.
