Procedimiento correcto para el empalme de fibra óptica

Empalme por fusión de fibra óptica Es un proceso importante con la mayor cantidad de ingeniería y los requisitos técnicos más complejos en el sistema de transmisión de fibra óptica, y su calidad afecta directamente la calidad de transmisión y confiabilidad de las líneas de fibra óptica. Es sumamente importante llevar a cabo métodos efectivos y corregir empalme pasos.

Generalmente existen cuatro métodos de empalme por fusión de fibra óptica: fusión térmica, empalme en frío, conexión móvil y conexión mecánica. En la ingeniería práctica actual, se utilizan básicamente los métodos de fusión en caliente y de unión en frío, porque la pérdida conjunta de la empalme El método es pequeño, la pérdida por reflexión es grande y la confiabilidad es alta.

A. Principios que se deben seguir al empalmar cables ópticos

Cuando el número de núcleos es el mismo, el color correspondiente fibra óptica en el haz se debe utilizar tubo; cuando el número de núcleos es diferente, primero se debe soldar el número grande de núcleos y luego se debe fusionar el número pequeño de núcleos en secuencia. Los colores se dividen en azul, naranja, verde, marrón, gris, blanco, rojo, negro, amarillo, violeta, rosa y turquesa en orden. Los cables ópticos multinúcleo colocan fibras ópticas de diferentes colores en el mismo haz de tubos como grupo, por lo que puede haber varios haces de tubos en un cable. Frente a la sección transversal del cable óptico, el haz de tubos rojo se considera el primer haz de tubos del cable óptico, y la secuencia en el sentido de las agujas del reloj es borde, blanco 1 blanco 2 blanco 3 y así sucesivamente.

B. El proceso de soldadura del cable óptico.

1.Pele el cable óptico y fíjelo en la caja de empalmes. Al fijar cables ópticos de capas de tubos de haces múltiples, dado que las fibras deben enrollarse en capas, cada haz de tubos debe colocarse en secuencia para evitar torceduras. Coloque el cable óptico en la caja de empalmes y, al fijar el cable de acero, debe presionarse firmemente y no debe quedar flojo. De lo contrario, podría provocar que el núcleo de fibra del cable óptico se enrolle. Tenga cuidado de no dañar el haz de tubos, tome aproximadamente 1 metro de longitud de pelado y limpie el sonido del aceite con papel higiénico.

2.Pase la fibra a través del tubo termorretráctil. Separe diferentes haces de tubos y fibras ópticas de diferentes colores y páselos a través del manga termorretráctil. El cable de fibra óptica sin la capa de revestimiento es muy frágil y la funda termorretráctil se puede utilizar para proteger el conector de fibra óptica.

3.Enciende el poder de la empalmadora por fusión y seleccione el método de empalme apropiado. La fuente de alimentación de la empalmadora por fusión de fibra óptica tiene dos tipos de CC y CA, y debe cambiarse razonablemente según el tipo de corriente de la fuente de alimentación. Antes de cada uso de la empalmadora por fusión, ésta debe colocarse en el entorno de fusión durante al menos 15 minutos. Configure los parámetros de empalme, tiempo de predescarga, tiempo y tiempo de descarga principal, tiempo de descarga principal, etc. según el tipo de fibra. Si no hay circunstancias especiales, el automático empalmeGeneralmente se selecciona el programa de grabación. El polvo y los restos de fibra de la empalmadora por fusión deben eliminarse a tiempo durante y después de su uso.

4.Fabricar caras de extremo de fibra. La calidad del extremo de la fibra óptica afectará directamente la calidad del empalme, por lo que es necesario realizar un extremo calificado antes empalmeing.

5.Para limpiar la fibra desnuda, rasgue el algodón en trozos pequeños con una superficie plana, aplique un poco de alcohol, sujete la fibra óptica pelada y limpie a lo largo del eje de la fibra óptica con fuerza moderada. Utilice diferentes partes y capas de algodón cada vez., para mejorar la utilización del algodón.

6.Para cortar fibra desnuda, primero limpie el cortador y ajuste la posición del cortador. El cortador debe colocarse de manera constante. Al cortar, el movimiento debe ser natural y estable, ni pesado ni ligero. Evite terminaciones en mal estado, como fibras rotas, biseles, rebabas y grietas.

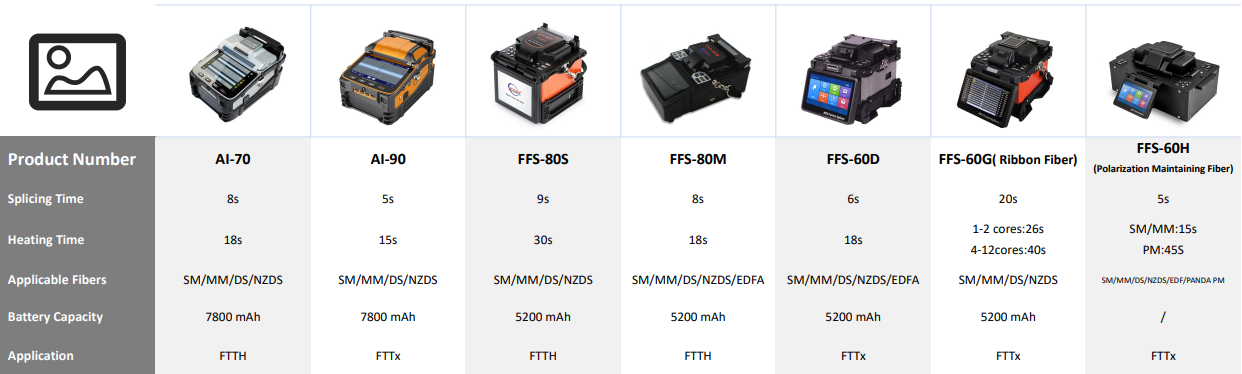

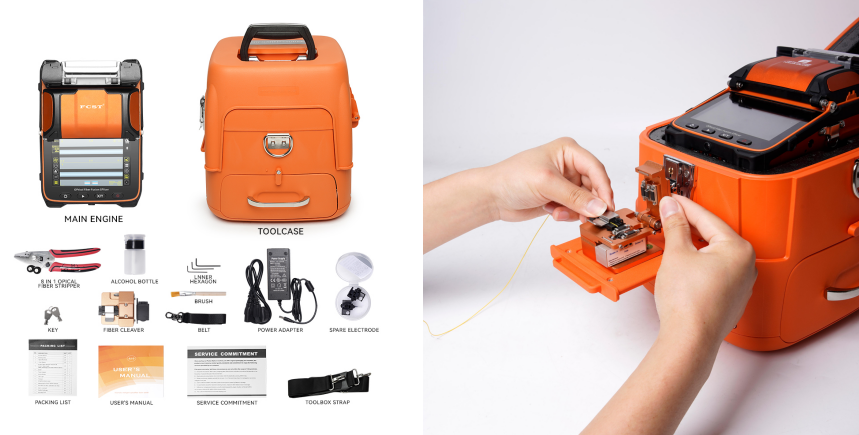

Kit de herramientas para empalmadora de fusión óptica AI-90

7.Coloque la fibra óptica Coloque la fibra óptica en la ranura en forma de V de la empalmadora de fusión de fibra óptica, presione con cuidado la abrazadera de fibra óptica y la abrazadera de fibra óptica, ajuste la posición de la fibra óptica en la abrazadera de acuerdo con la longitud de corte de la Fibra óptica, cierre el parabrisas y presione el botón de fusión para completar la fusión automáticamente. El valor de pérdida estimado se mostrará en la pantalla de la empalmadora por fusión de fibra.

8.Retire la fibra óptica y caliéntela con el horno de calentamiento de la empalmadora por fusión. Compruebe si hay aire o gotas de agua, si lo hay, debes hacerlo de nuevo.

9.Gestión de fibra óptica y arreglar. El método científico de bobinado de fibra puede hacer que el diseño de la fibra sea razonable, la pérdida adicional es pequeña, puede resistir la prueba del tiempo y el entorno hostil y puede evitar el fenómeno de rotura de la fibra causado por el retraso. Cuando se enrolla la fibra, cuanto mayor es el radio de la bobina, mayor es el arco y menor es la pérdida de toda la línea. Por lo tanto, se debe mantener un cierto radio para evitar pérdidas innecesarias cuando el láser se transmite en el núcleo de la fibra.

10.Sellar la caja de empalmes. La caja de conexiones de campo debe estar bien sellada. Si entra agua en la caja de empalme, la atenuación de la fibra óptica puede aumentar debido a la inmersión prolongada de la fibra óptica y el punto de empalme por fusión de la fibra óptica en agua.
