Principio de funcionamiento del divisor óptico

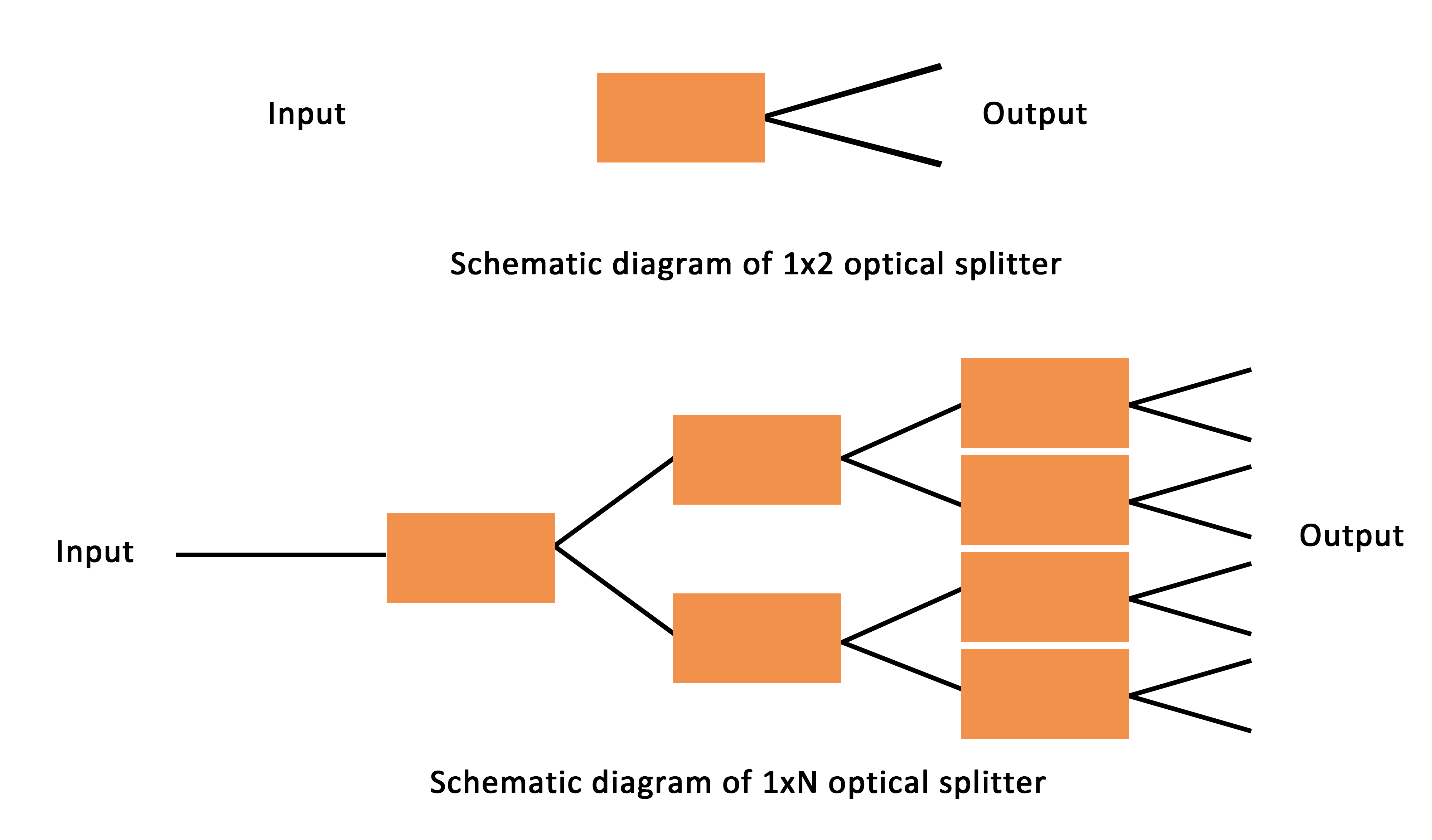

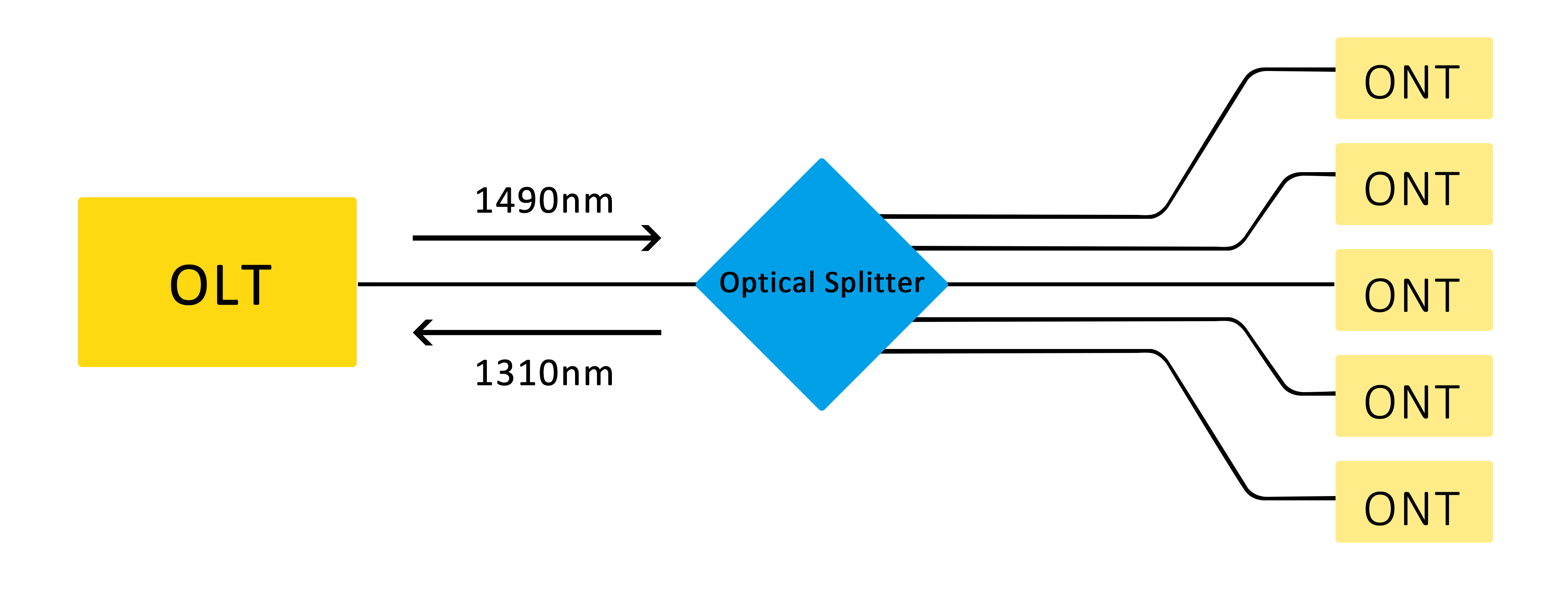

El divisor óptico es un dispositivo pasivo central en el sistema FTTH. divisor óptico, también llamado divisor de haz óptico, es un dispositivo de distribución de energía óptica de guía de ondas integrado que puede dividir una señal óptica de entrada en dos o más señales ópticas de salida, y la potencia de entrada óptica se distribuye uniformemente en todos los puertos de salida. Por ejemplo, un divisor óptico con una relación de división de 1:4 puede dividir igualmente una señal óptica en cuatro partes y transmitirlas en cuatro canales diferentes. En la actualidad, la relación de división del divisor óptico es generalmente 1:N o 2:N, como 1:4, 1:8, 1:16, 1:32, 1:64, 1:128, 2:2, 2:4, 2:8, 2:16, 2:32, 2:64. Hoy en día, los divisores ópticos se utilizan ampliamente en redes ópticas pasivas (como EPON, GPON, BPON, FTTX, FTTH, etc.) y juegan un papel importante.

Principio de funcionamiento

Cuando una fibra monomodo transmite una señal óptica, la energía luminosa no se concentra completamente en el núcleo para propagarse, y una pequeña cantidad se propaga a través del revestimiento cerca del núcleo. En estrecha proximidad, el campo modal de la luz transmitida en una fibra puede entrar en otra fibra y la señal óptica se redistribuye en las dos fibras.

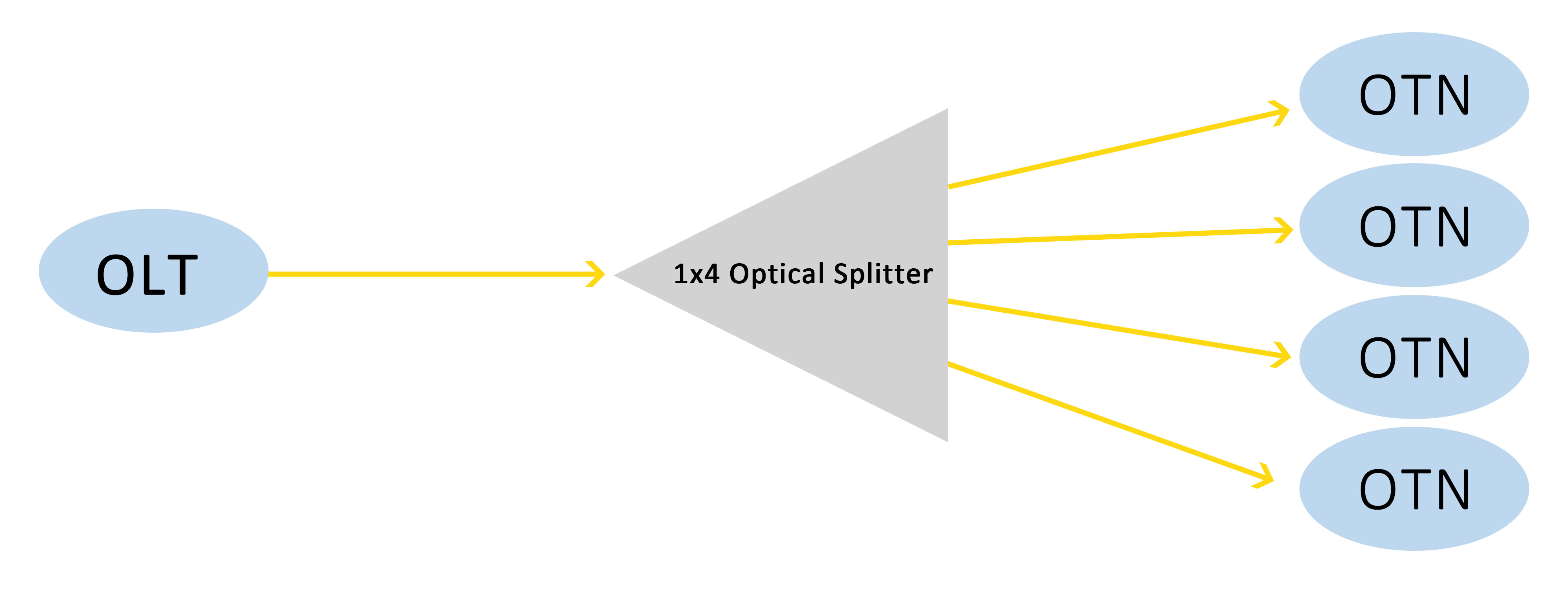

Por ejemplo, un divisor óptico 1x4 puede distribuir la señal óptica de una fibra óptica a cuatro fibras ópticas en igual proporción. De hecho, en términos simples, un ancho de banda de 1000 Mbps se distribuye uniformemente entre cuatro hogares y cada hogar puede usar una red con un ancho de banda de 250 Mbps.
