Microcables para instalación de conductos: relación de llenado, densidad de empaquetamiento de conductos

Normalmente, cables de microconductos se inyectan en un microconducto de tamaño adecuado. Para garantizar que la operación de inyección se pueda realizar de manera eficiente, microducto Se debe seleccionar un cable que tenga algo de espacio entre su diámetro interior (ID) y el cable que contiene. La proporción de llenado recomendada se ha determinado empíricamente a partir de la experiencia real de inyección. Varía según la longitud del cable, el número y la gravedad de las curvas en los microductos y la presión de aire utilizada. Utilizando la siguiente fórmula para la RELACIÓN DE LLENADO, la relación de llenado no debe ser superior al 60 al 70%, aunque los cables se han inyectado con éxito en proporciones de llenado más altas utilizando presiones de aire más altas.

RELACIÓN DE LLENADO = (d²/D²) × 100

Donde:d = diámetro exterior del cable y,

D = diámetro interior del microducto

Esta relación de llenado debe garantizar que se pueda desarrollar suficiente movimiento de aire y fuerza de chorro para permitir que el cable se coloque en su lugar. microducto. Con proporciones de llenado muy bajas, la operación de colocación es menos efectiva que con una proporción de llenado mayor. La misma fórmula se puede utilizar para microductos que se inyectan en conductos internos o subconductos.

Con base en la fórmula de proporción de llenado anterior, una proporción de llenado de aproximadamente 60 a 70% y datos empíricos de experiencias de campo anteriores, la información en la Tabla 3 se ha reunido para mostrar la cantidad de microductos de diferentes tamaños que se pueden instalar en el campo en tamaños estándar. conducto interno.

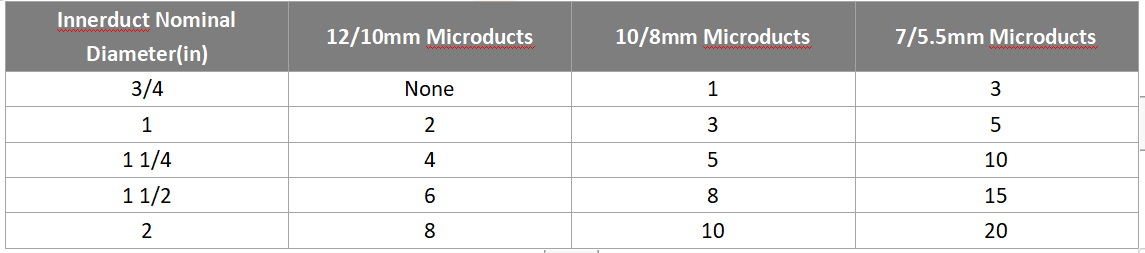

Tabla 3: Microductos que se pueden instalar en campo en el conducto interno

Utilizando una relación de llenado máxima del 60 al 70 %, cada microducto tiene un tamaño que acepta cables de hasta un diámetro máximo, exclusivo del ID del microducto en el que se coloca. La Tabla 4 relaciona este diámetro máximo único para cada microducto con la gama de fibras de cables Sterlite Micro DUCT-LITE abarcadas por este tamaño de microducto.

Cuando los cables se instalan en conductos o conductos internos, el diámetro máximo del cable intentado/recomendado normalmente no excederá del 50 al 60% del diámetro interior del conducto o conducto interno.
