Manual de instalación del cierre de distribución de tubos

T ube D istribution C losure (TDC) es un dispositivo utilizado en aplicaciones de telecomunicaciones y redes para administrar y distribuir cables de fibra óptica . Está diseñado para albergar y organizar múltiples cables de fibra óptica y proporcionar una conexión segura y confiable entre ellos , los cuales son ampliamente utilizados en sistemas de microductos. Según el escenario de uso, se puede dividir en dos tipos: interior y exterior. Según la forma del producto, se puede dividir en tipo Y, tipo I, tipo H, etc. A continuación tomamos el cierre de ramal de microconducto interior tipo Y como ejemplo para demostrar la instalación.

Pasos de instalación

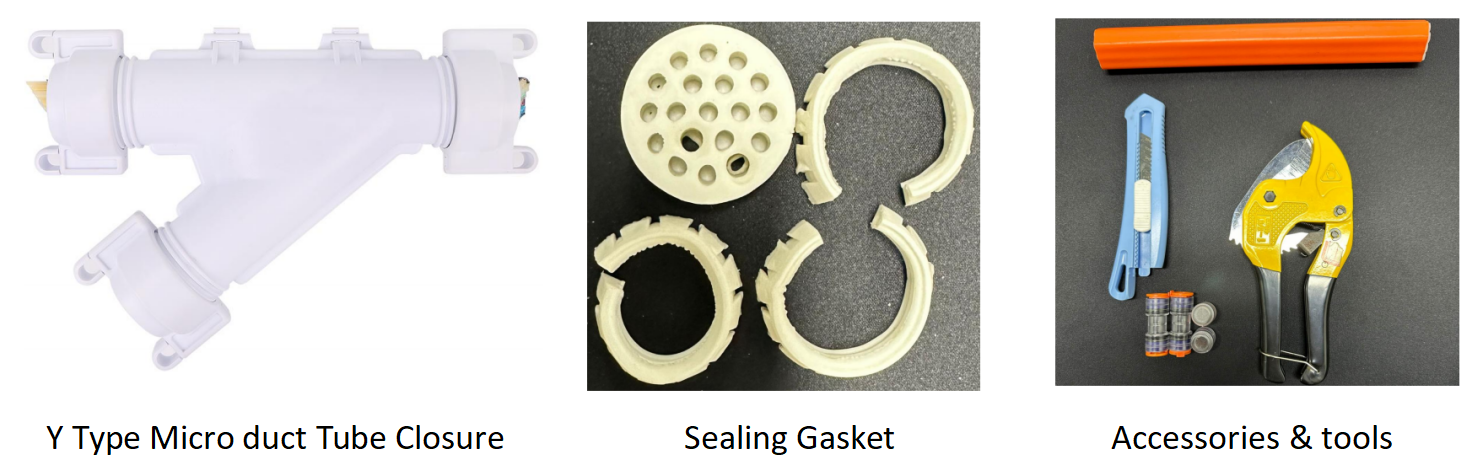

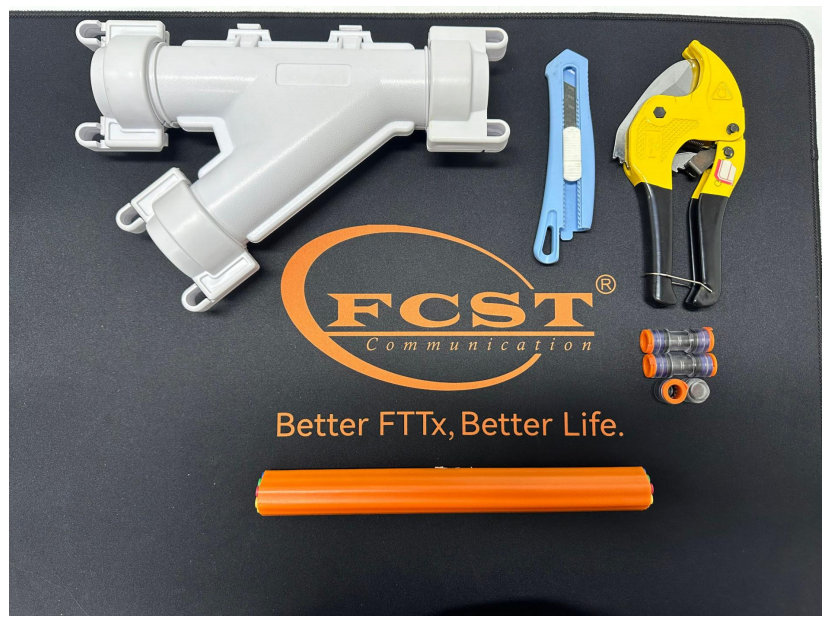

1.Antes de comenzar a instalar el cierre de distribución del tubo, debe preparar el paquete de tubos de HDPE , el acoplador recto del microducto , las tapas de los extremos del microducto , el cortador de conductos con trinquete y la cuchilla para uso general .

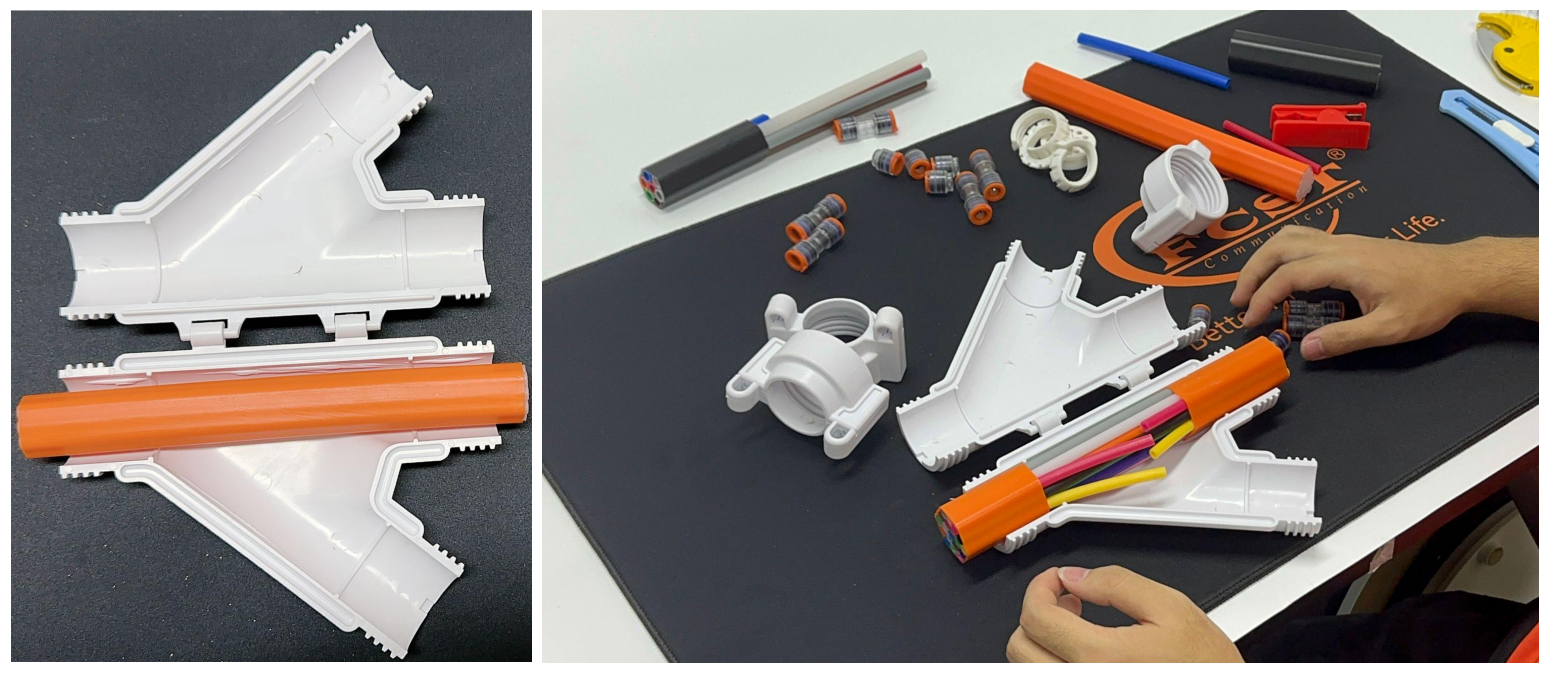

2. Primero desenrosque las tres tapas de bloqueo, abra la carcasa, saque los accesorios, coloque el tubo del conducto de telecomunicaciones en la ranura del tubo y seleccione la longitud de pelado adecuada según las necesidades reales. El cierre de juntas de microconductos interiores puede ramificarse hasta 19 orificios de tubos de 5/3,5 mm.

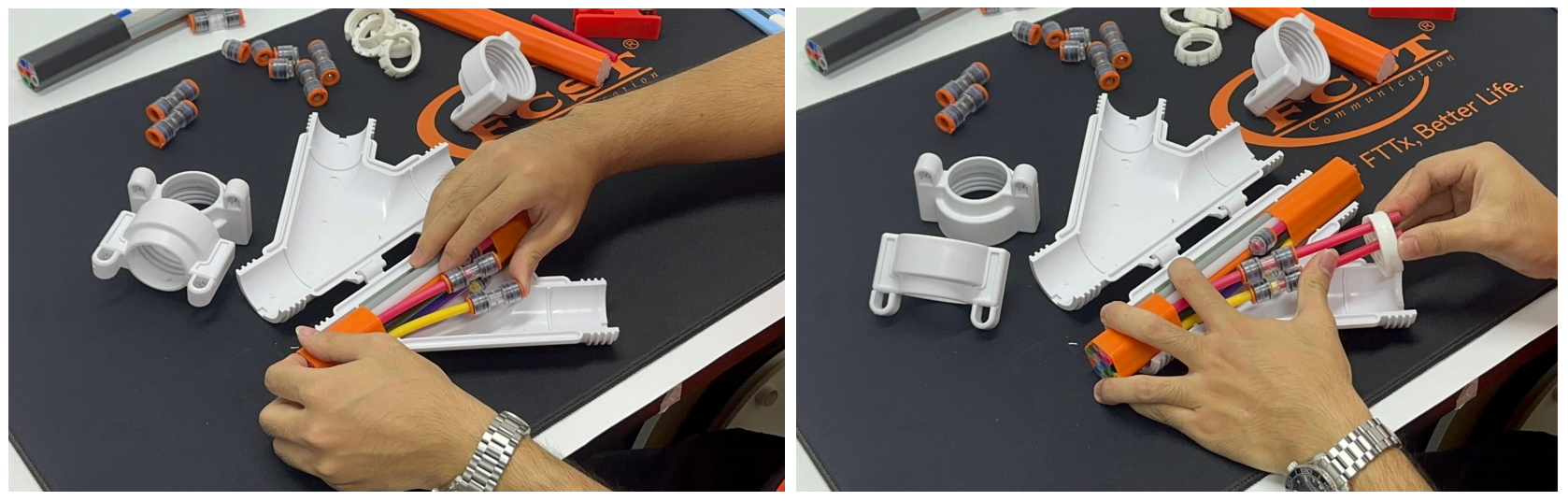

3.Utilice una navaja para despegar la funda exterior del conducto de HDPE . Utilice un cortador de conductos de trinquete para cortar el subtubo y ramificarlo de acuerdo con los requisitos de uso reales , luego conecte el sello del microducto y use el conector recto del microconducto para conectarlo al subtubo externo.

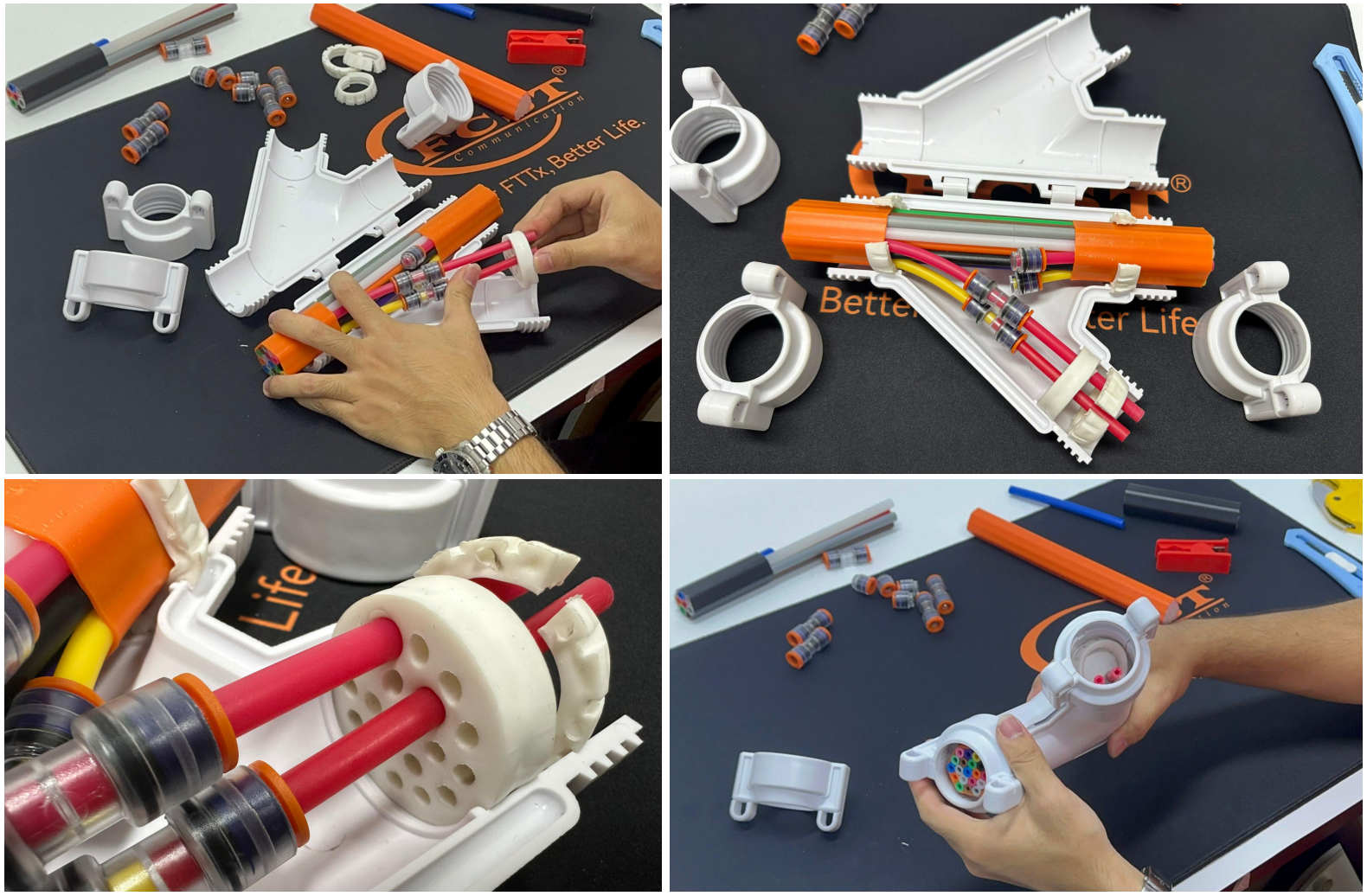

4.Coloque las juntas de sellado en las tres aberturas de salida, fije el microtubo, cubra la carcasa y atornille las tres tapas de cierre. la instalación del cierre Se completó Como se muestra en la siguiente figurade cables del micro conducto . .
