Método de colocación de cable de fibra óptica aérea

Actualmente existen dos métodos para colocar cables aéreos de fibra óptica: uno es el polea fija Método de tracción, incluido el método de tracción artificial y el método de tracción mecánica; el otro es el método de liberación móvil del disco de cable.

Un método de tracción de polea fija.
Cable de fibra óptica para colgar en estante, la primera configuración que se coloca en el disco del cable de fibra óptica, en la entrada y salida de los dos polos fijados en la liberación del cable con una polea grande. Cada poste se coloca en la línea para colgar, cada 10 ~ 20 m, se cuelga una polea pequeña (polea guía) y se usará en la cuerda de tracción de la polea pequeña. Luego, haga un buen cabezal de tracción y conecte la cuerda de tracción con el cable de fibra óptica, listo para su implementación.

Cuando utilice tracción manual, empuje manualmente el disco del cable de fibra óptica, suelte gradualmente el cable de fibra óptica y luego, cada dos polos, coloque a una persona en el poste para tracción auxiliar (si es necesario, en la esquina del poste está equipada con una polea guía). ). Apriete gradualmente la cuerda de tracción en el extremo de tracción, de modo que el cable de fibra óptica se suelte lentamente. Para garantizar completamente la seguridad de la fibra óptica, las líneas de cable en el extremo del cable, el extremo del cable y el cabezal de tracción del cable deben configurarse con 3 contactos telefónicos y siempre mantener un contacto fluido. Cuando el cable de un solo disco es largo, generalmente se divide en dos lanzamientos: es decir, después de soltar la primera mitad del disco, se invierte en el lugar, palabra '8', y luego en la otra dirección del lanzamiento. de la segunda mitad del disco.

Cuando se utiliza tracción mecánica, el anfitrión de tracción mecánica debe colocarse en el extremo de recogida del cable y la máquina de tracción auxiliar debe colocarse en la posición adecuada de la ruta de montaje. En el extremo de liberación del cable, configure la bandeja del cable de fibra óptica que se liberará y empuje manualmente el bandeja de cable de fibra óptica para que el cable de fibra óptica se suelte gradualmente desde la parte superior del bandeja, de manera de sustituir la tracción manual por la mecánica, y lograr el propósito de tender y soltar el cable de fibra óptica. En la producción final de tracción, se debe asegurar que el Fuerza de tracción Principalmente en las partes de refuerzo del cable de fibra óptica. Bajo la limitación de la fuerza de tracción permitida del cable de fibra óptica, la longitud del cable de fibra óptica que se desplegará al mismo tiempo debe depender de las condiciones del terreno. Además, la velocidad de tracción de la máquina de tracción del cable de fibra óptica debe determinarse de antemano. Cuando la tensión de tracción excede el estándar, debe haber un dispositivo de advertencia o corte automático.

Luego de colocado el cable de fibra óptica se debe reservar el largo de cable de fibra óptica requerido para las uniones y el largo de cable de fibra óptica reservado para cada polo. Finalmente, el cable restante con los extremos enrollados se cuelga del poste.

La colocación del cable de fibra óptica aéreo colgante puede ser apropiada en el poste para hacer curvaturas de expansión y contracción, en el área de carga media, área de carga pesada, área de carga súper pesada, los requisitos generales de cada poste están reservados; en la zona de carga ligera, cada 3 a 5 polos para hacer una reserva; Para áreas sin hielo, no se puede hacer la reserva (pero el despliegue del cable de fibra óptica no se puede estirar demasiado, preste atención a la naturaleza). verticalidad ). Las especificaciones del codo de expansión del cable de fibra óptica en el poste como se muestra en la Figura 1, el centro del poste debe usarse para proteger la parte central del fuelle de polietileno, la longitud de la reserva es de 2 m (generalmente no menos de 1,5 m). Reserve ambos lados y las piezas de atado, debe prestar atención a que no se puedan agrupar, de modo que en el cambio de temperatura pueda expandirse y contraerse libremente, desempeñando un papel en la protección del cable de fibra óptica. También se debe instalar un cable de fibra óptica mediante la línea colgante 'ten' o la línea colgante 'd' para proteger la tubería.

Fijación y colgado de cables aéreos de fibra óptica, generalmente mediante ganchos. Gancho para cable de fibra óptica el espaciado es de 50 cm, la desviación permitida no debe ser inferior a ± 3 cm. Los ganchos en la línea de suspensión de la dirección de la hebilla deben ser consistentes, los ganchos deben estar en una bandeja completa y no debe haber daños mecánicos. El primer gancho a ambos lados del poste debe estar a 25 cm de la abrazadera del cable y la desviación permitida no debe ser superior a ± 2 cm.

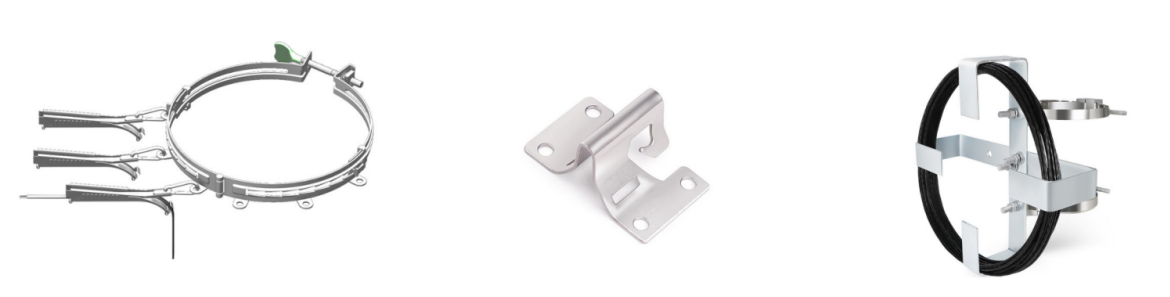

Aro de chapa de acero Gancho de acero inoxidable Soporte de almacenamiento de cable de fibra

TEl método de liberación móvil del disco de cable de fibra óptica.
Este método para colgar en bastidor consiste en colocar el disco óptico en el camión (un extremo del cable se fijará en la línea para colgar del poste), empujar manualmente el disco óptico, de modo que el cable óptico a lo largo del poste aéreo se suelte, mientras que el cable colgando de la cuerda para colgar. En una distancia del poste después del lanzamiento, el cable se puede fijar en la línea colgante, comience la siguiente distancia del poste del lanzamiento. Este método de implementación es simple de operar, pero el uso de camiones está condicionado por las limitaciones de las condiciones. Al utilizar este método, generalmente se deben cumplir las siguientes condiciones.

1.El ancho de la vía permite el paso de vehículos.
2.La distancia entre el poste elevado y el borde de la carretera no supera los 3 m.
3.No hay ningún obstáculo en la sección aérea.
4.El línea de suspensión está ubicado en el nivel más bajo de otras líneas en la carretera del poste.
