Los puntos de uso y las soluciones de fallas comunes de Fiber Optic Cleaver

El entorno operativo del Cortadora de fibra óptica Es relativamente duro, por lo que la operación y el mantenimiento adecuados son de gran importancia para garantizar la vida útil de la cuchilla y la calidad del corte de fibra. La cortadora de fibra óptica producida por FCST es una cortadora de fibra óptica compacta y fácil de operar, que puede usarse para cortar fibras ópticas SM, MM, DS, NZDS y se usa ampliamente en la construcción de comunicaciones de fibra óptica.

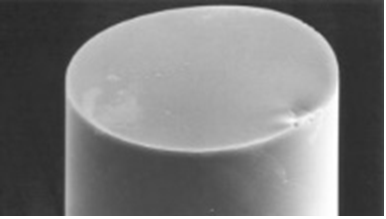

Figura 1. Extremo de fibra buena

El Pprincipio Of Fiber Cpartida

1) Los módulos de presión superior e inferior del cortador de fibra óptica sostienen la fibra.

2) Utilice una cuchilla Cleaver para hacer una incisión en la fibra.

3) Finalmente, la fibra se corta presionándola a través del Anvil Block.

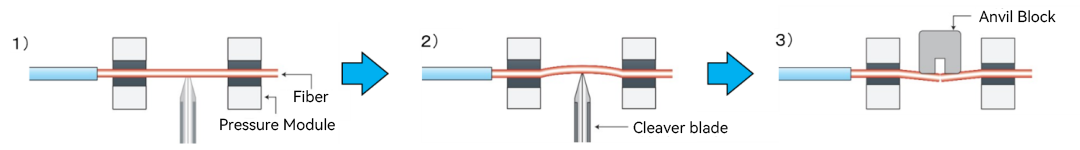

Figura 2. El principio de escisión de fibras-1

Si hay suciedad en el Cortadora de fibra óptica, el módulo de presión no podrá sujetar la fibra correctamente. Si la fibra óptica se corta en tal estado, no se puede obtener una cara terminal bien cortada.

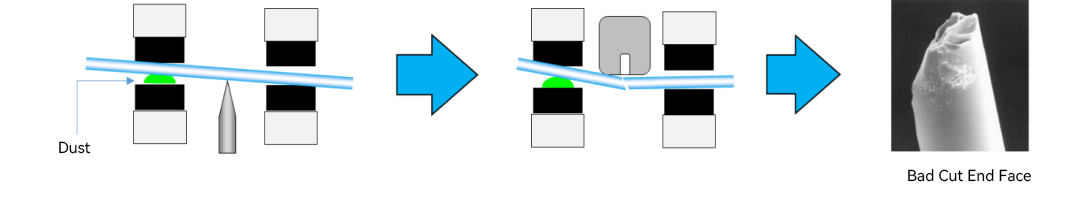

Figura 3. El principio de escisión de fibras-2

Por lo tanto, para obtener una buena cara final cortada cuando se utiliza Fiber Optic Cleaver para cortar fibras ópticas, el mantenimiento del módulo de presión, el bloque de yunque y la cuchilla Cleaver es muy importante.

Desnudándose ADakota del Norte Ccortando Of Oóptico Fíberas

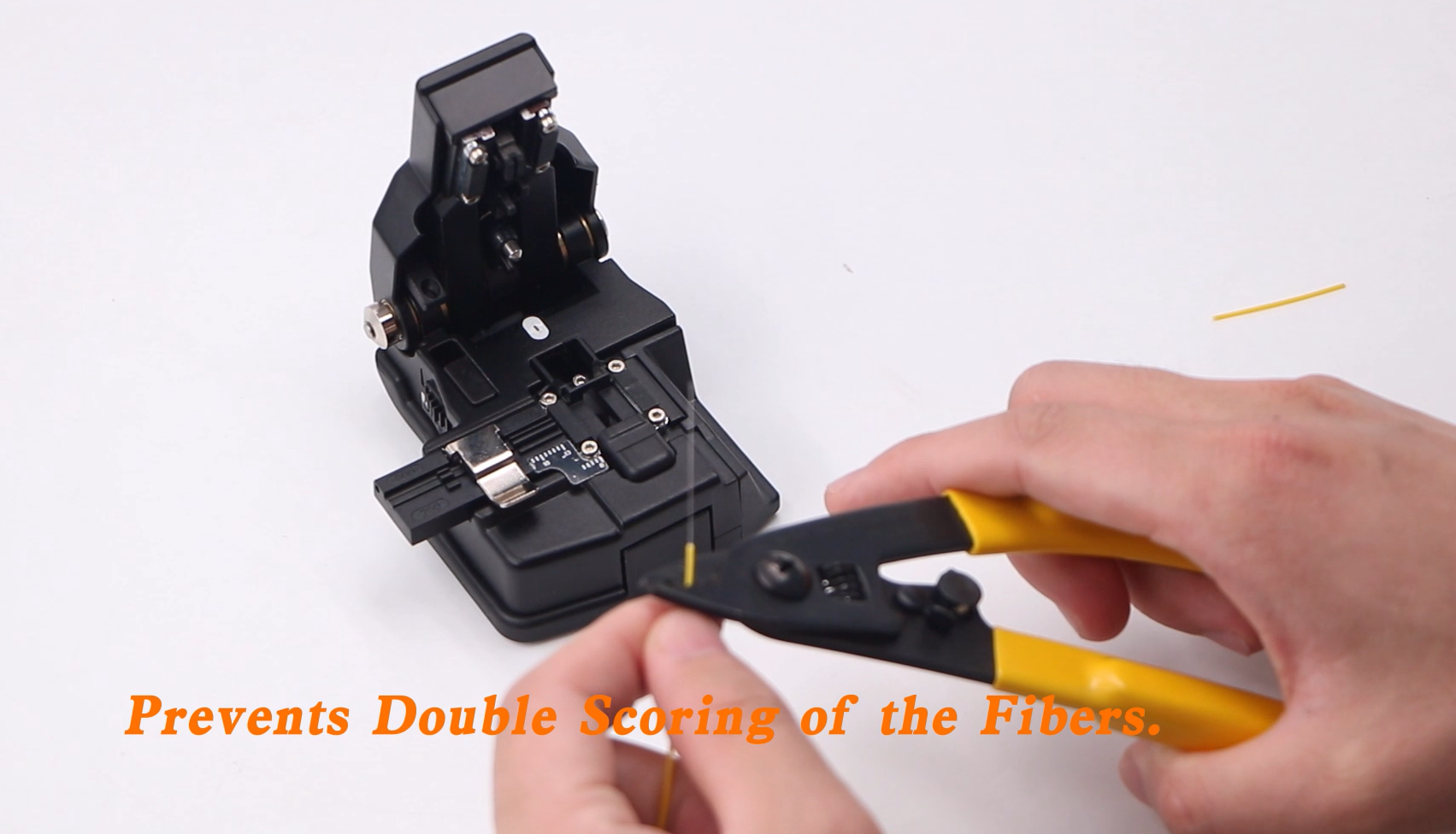

La siguiente es una descripción detallada del proceso de pelado y corte de fibras ópticas desnudas en combinación con imágenes y texto:

1) Abra la palanca de presión y la pequeña placa de presión, y empuje el control deslizante con la hoja hacia un lado frente a usted.

2) Pele la capa de revestimiento de fibra de unos 30 mm de largo y limpie la fibra desnuda con una bolita de algodón humedecida en alcohol anhidro.

3) Alinee el borde del revestimiento de fibra con la escala adecuada en la regla de la cuchilla de corte (10~20 mm).

4) Coloque la fibra en la ranura guía de fibra con la mano izquierda y solicite que la fibra desnuda se coloque recta sobre la almohadilla de goma.

5) Cierre la pequeña placa de presión y la varilla de presión, empuje el control deslizante con la cuchilla para que la cuchilla corte la superficie inferior de la fibra y deslícela libremente hacia el otro lado, corte la fibra, preste atención a no usar demasiada fuerza. .

6) Sostenga la cuchilla de corte con la mano izquierda y abra la varilla de presión con la mano derecha.

7) Pellizque la fibra con la mano izquierda, abra la pequeña placa de presión con la mano derecha y retire con cuidado la fibra con el extremo cortado.

Nota: La cara final limpia de la fibra no debe tocar otros objetos.

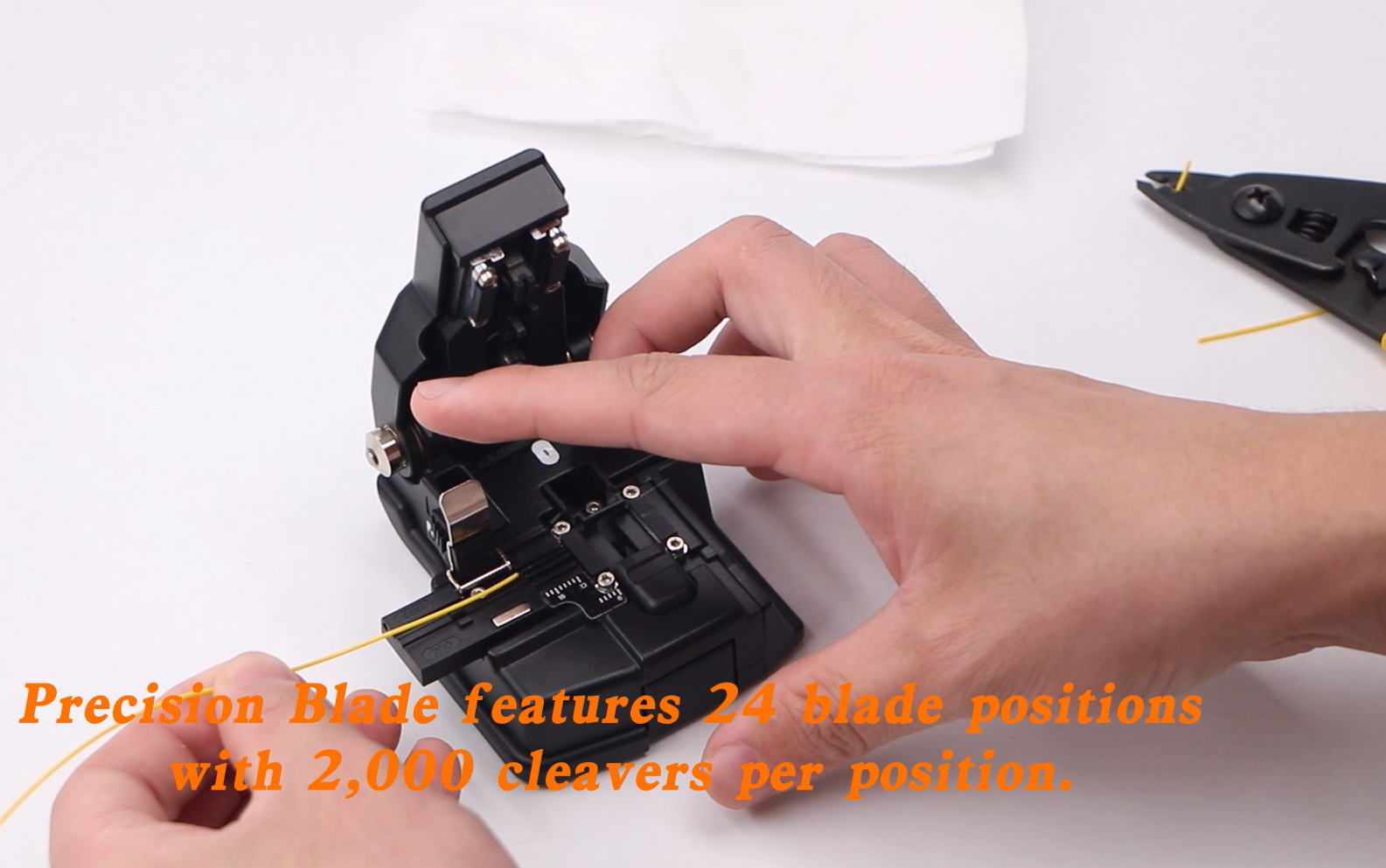

Cifra.4 Proceso de corte de fibra

Óptico Fiber Ccortando Qcalidad Jjuicio

La calidad del corte de la fibra tiene una influencia importante en la pérdida de empalme de fibra. El ángulo de corte de la cara del extremo de la cuchilla de fibra óptica no debe ser superior a 0,5°, y la cara del extremo de corte de la fibra debe ser plana, sin rebabas y sin defectos en el núcleo.

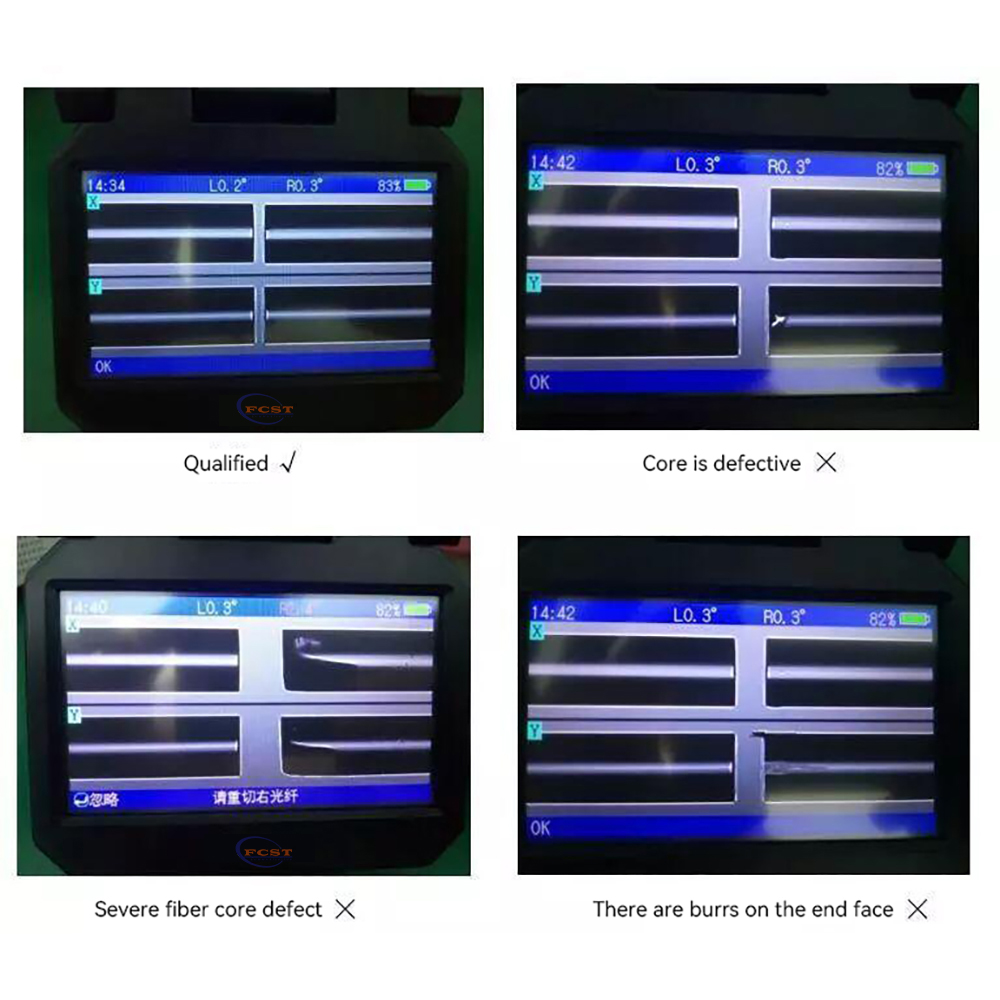

Cifra5.Calidad de corte del extremo de la fibra-1

Cifra6.Calidad de corte del extremo de la fibra-2

Cuchilla Aajuste ADakota del Norte Rreemplazo

Durante el proceso de corte de la fibra, si la calidad del corte de la fibra se deteriora y la fibra se corta continuamente, es necesario ajustar la altura o la posición de la cuchilla a tiempo. Si encuentra que la hoja está muy desgastada, reemplácela.

a. Ajuste de altura de la hoja:

1) Retire la caja recolectora de fibra.

2) Afloje los 2 tornillos de fijación de la cuchilla.

3) Afloje el tornillo de fijación de la altura de la hoja.

4) Ajuste el tornillo de ajuste de altura (aumente en el sentido de las agujas del reloj, 1 escala es de aproximadamente 10 μm)

5) Apriete el tornillo de fijación de la altura de la hoja.

6) Apriete los 2 tornillos de fijación de las aspas, tenga cuidado de no apretar demasiado los tornillos de fijación de las aspas

b. Ajuste del ángulo de la hoja:

1) Retire la caja recolectora de fibra.

2) Afloje el tornillo de bloqueo.

3) Gire la hoja a la siguiente posición numérica.

4) Apriete el tornillo de bloqueo, teniendo cuidado de no apretarlo demasiado.

5) Instale la caja recolectora de fibra.

do. Reemplace la cuchilla:

1) Retire la caja recolectora de fibra.

2) Afloje el tornillo de bloqueo y saque el tornillo de bloqueo y la junta.

3) Sujete con cuidado ambos lados de la hoja con unas pinzas, levante y retire suavemente la hoja.

4) Reemplácela con una cuchilla nueva (elija 41 cuchillas especiales)

5) Inserte la junta, apriete el tornillo de bloqueo, tenga cuidado de no apretar demasiado el tornillo de bloqueo.

6) Instale la caja recolectora de fibra.

Limpieza Ay mantenimiento

Dado que el cortador de fibra óptica es un instrumento de precisión y su entorno de uso es relativamente severo, la limpieza y el mantenimiento adecuados son particularmente importantes. Cuando se descubre que la calidad de corte de la cuchilla es deficiente o que la fibra no es fácil de cortar, una gran parte del motivo es que ha caído polvo o residuos en la hoja de la cuchilla, las placas superior e inferior, las ranuras guía, etc. , por lo que se requiere limpieza y mantenimiento frecuentes. Los pasos específicos son los siguientes:

1) Utilice un hisopo de algodón humedecido en alcohol anhidro (no se pueden utilizar otros disolventes orgánicos) y limpie las placas superior e inferior en una dirección.

2) Moje un hisopo de algodón con alcohol anhidro y gire la hoja en una dirección.

3) Utilice un bastoncillo de algodón humedecido en alcohol anhidro para limpiar y secar la ranura guía.

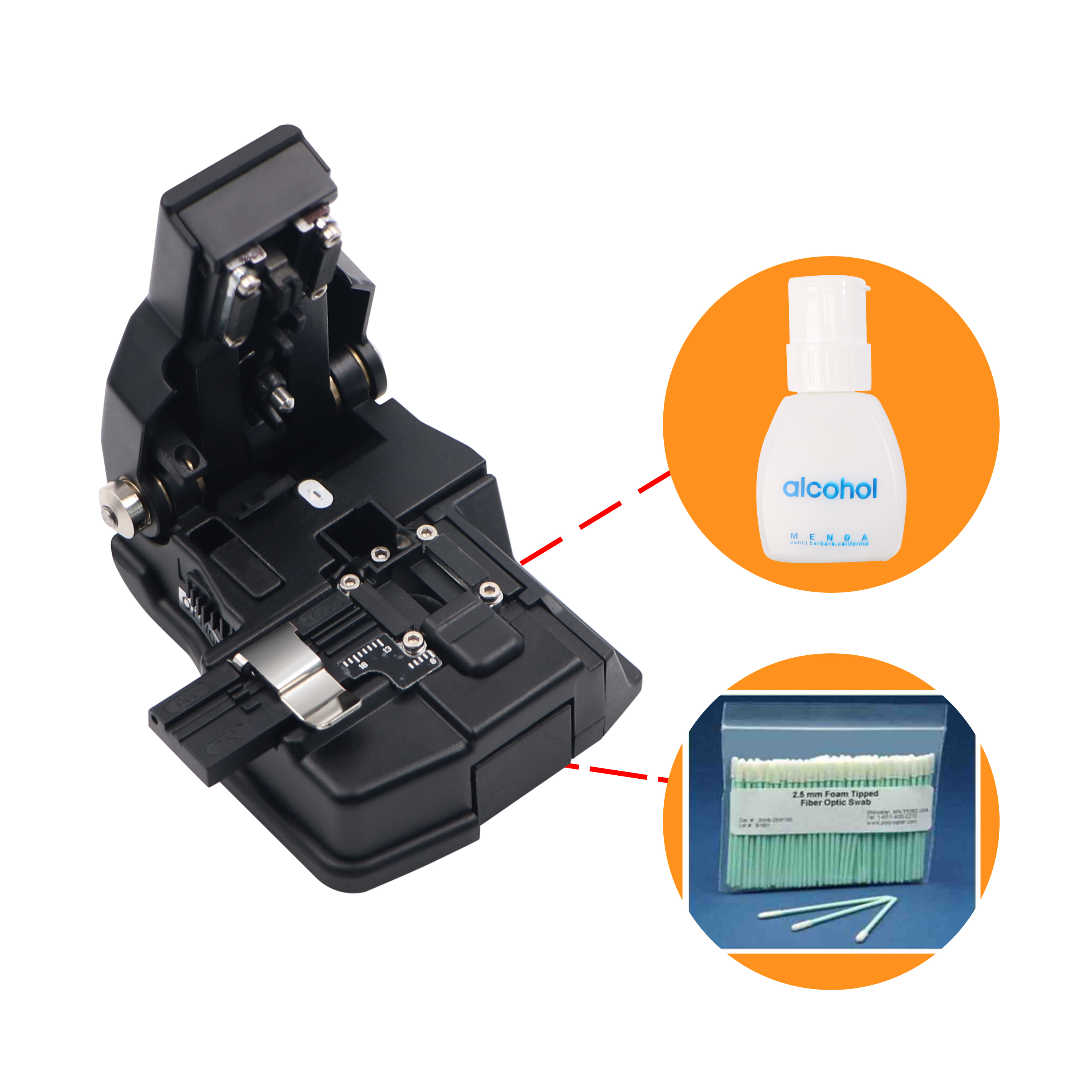

Cifra7.herramientas de limpieza

Común Faults ADakota del Norte Ssoluciones

1). La fibra óptica no está colocada en la ranura correcta (seleccione la posición adecuada para su cable de fibra óptica entre las 3 ranuras)

2). La posición de la hoja es demasiado alta (ajuste la altura de la hoja)

3). Queda basura en la abrazadera de sujeción de la fibra óptica (limpie la abrazadera con algodón con alcohol)

4). Hay objetos extraños como polvo en la hoja (use algodón con alcohol para limpiar la hoja)

5). Hay objetos extraños, como polvo, en la fibra óptica (retire nuevamente el revestimiento de la fibra óptica y limpie la fibra óptica desnuda con algodón con alcohol).

Precauciones

1) Preste atención para proteger la hoja durante el uso y la limpieza, y no toque la hoja con objetos duros.

2) La hoja está afilada, no la toque con las manos.

3) Manipular con cuidado y prestar atención a la protección.

Fin

Si hay algo que no entiendes en el proceso de mantenimiento diario de la fusionadora de fibra. Puede enviar un correo electrónico a sales@fcst.com o comunicarse con Whatsapp No. +8618720624696 para obtener más información. producto o más detalles. Esperamos su llamada.
