Las principales razones y contramedidas de la débil luz de la ONU

Introducción​

Las razones de la débil luz de la ONU incluyen principalmente dos aspectos: razones del equipo y atenuación del enlace ODN que excede el estándar. Debido a razones de equipo, es fácil de encontrar en la administración de la red y, por lo general, se puede encontrar y eliminar a tiempo. En la actualidad, la débil luz de la ONU se debe básicamente a una atenuación excesiva del enlace ODN.

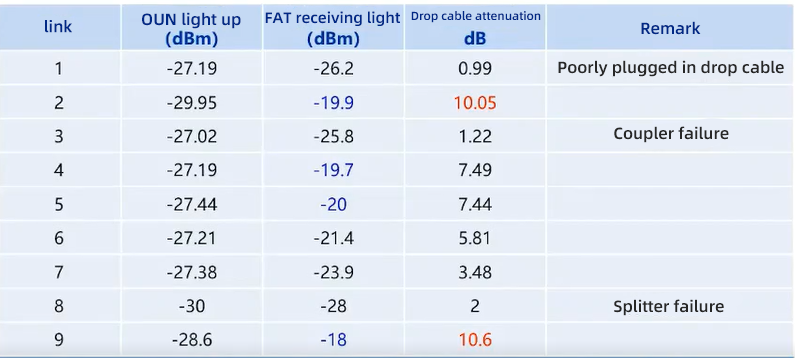

Para el enlace ODN con poca luz, probamos la potencia óptica descendente de la PON en el cruce óptico troncal y en el cruce óptico del cableado respectivamente, y no se encontró ninguna anomalía obvia. Al realizar pruebas en el FAT, sólo se encontró alrededor del 30% de las anomalías de atenuación. Como se muestra en la siguiente tabla, muestra que alrededor del 70% de los problemas de enlaces con luz débil se encuentran en el segmento doméstico.

La sección de entrada suele utilizar un cable de acometida, que tiene menos de 100 metros de longitud, lo que representa sólo aproximadamente el 1% de la longitud de todo el enlace ODN. ¿Por qué produce una gran atenuación?

Fenómeno de fracaso

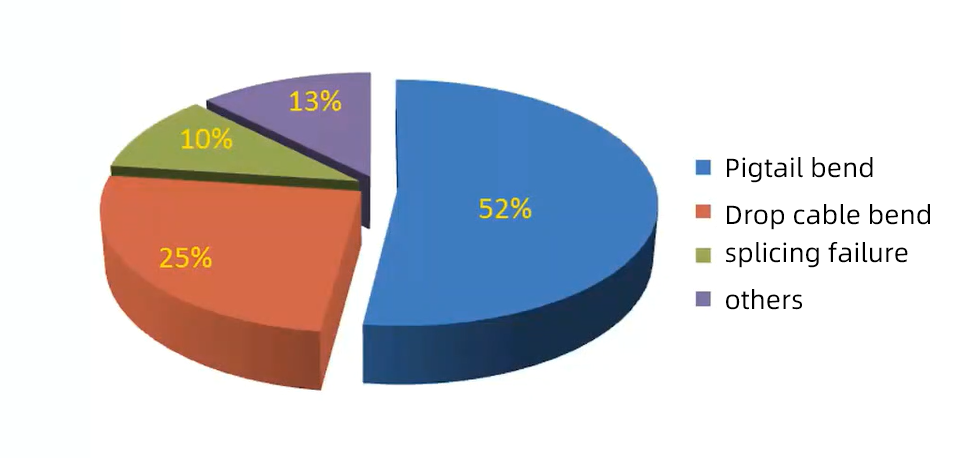

En '¿Cuál es la diferencia en la resistencia a la flexión entre las fibras G.657 y G.652 de uso común? ' En el artículo, hemos analizado que el uso de pigtails G.652 en el extremo del cable óptico del segmento doméstico FTTH en el módem óptico y FAT es la razón principal de la atenuación excesiva del cable óptico doméstico. Sin embargo, alrededor del 25% de la pérdida del enlace es excesiva debido a la flexión del propio cable de acometida.

El cable de acometida utiliza fibra óptica tipo G.657A2 con buena resistencia a la flexión. Generalmente, cuando el radio de curvatura del cable de acometida no supera los 7,5 mm, la pérdida por macroflexión se puede ignorar básicamente. Sin embargo, el fenómeno encontrado en el lugar de la falla está relacionado con la curvatura del cable de cuero.

Cuando se desatan estas curvas, la falla desaparece; Si no es la pérdida por macroflexión, ¿qué la causó?

Análisis de la causa de la falla

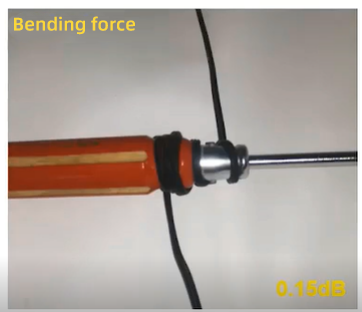

Teniendo en cuenta que en algunos escenarios, el cable de acometida está bajo tensión, probamos la pérdida adicional del cable de acometida bajo flexión y tensión, y descubrimos que la flexión y la tensión no aumentaron significativamente la pérdida adicional.

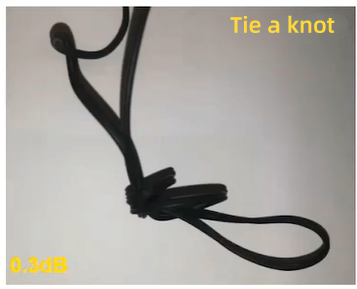

¿Podría estar relacionado con el nudo del cable de fibra óptica? Porque desde la perspectiva del fenómeno de falla, el cable de acometida en el punto de falla está mayoritariamente anudado. Después de las pruebas, se descubre que el anudado no aumentará significativamente la pérdida adicional. Incluso si el cable de acometida está anudado y sometido a fuerzas externas, la pérdida adicional no aumenta significativamente.

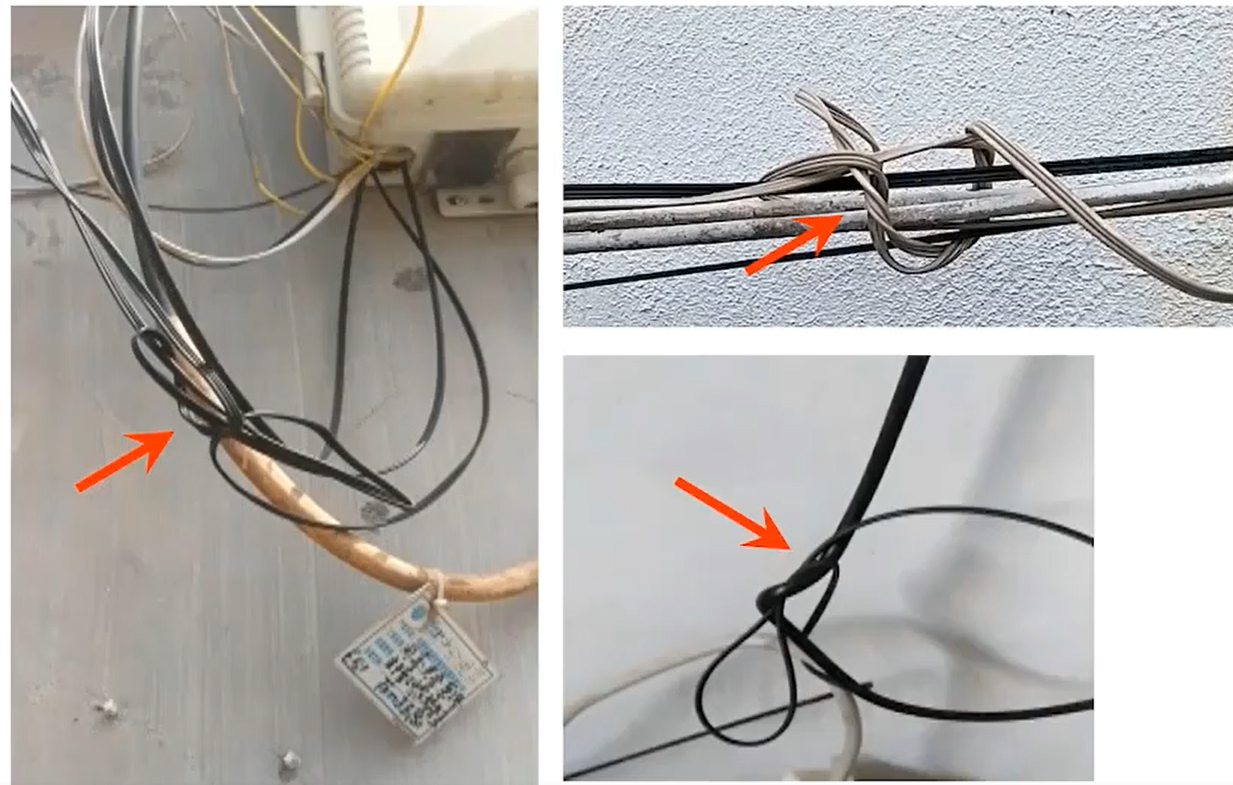

Después de estudiar cuidadosamente las fotografías de la sección de entrada del campo de falla, se encontró que en la mayoría de los casos, el cable de acometida estaba torcido. Por lo tanto, el cable de acometida fue torcido y probado para detectar pérdidas adicionales.

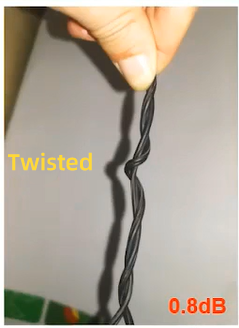

La pérdida adicional de cable de acometida después de torcer sigue siendo relativamente obvia. Cuando el cable de acometida está torcido, la pérdida adicional aumentará de manera más evidente.

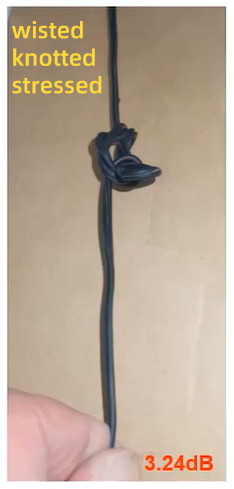

Cuando el cable de acometida está retorcido y anudado, se aplica una fuerza externa para probar:

La pérdida adicional llega a 3,24 dB. Parece que la torsión del cable de acometida es la razón principal de la pérdida adicional del cable óptico residencial. Esto es básicamente consistente con la situación en el lugar de la falla.

C onclusión y sugerencia ​​

Debido a que Drop Cable utiliza fibra óptica G.657A2, siempre que el radio de curvatura no sea inferior a 7,5 mm, incluso si hay curvatura o nudos, incluso en el caso de curvatura o nudos, la pérdida adicional no aumentará significativamente. Sin embargo, si se produce una torsión, se producirán pérdidas adicionales significativas. Si el nudo se vuelve a torcer o incluso se somete a fuerzas externas, la pérdida adicional aumentará significativamente. Por lo tanto, durante la instalación y el mantenimiento, se debe evitar esta situación.
