Las mejores prácticas para las pruebas PON de próxima generación

La banda ancha Gigabit se está volviendo esencial y los servicios comerciales y las pequeñas estaciones base 5G han brindado algunas oportunidades. En este caso, los operadores han comenzado a considerar la adopción del dispositivo PON de próxima generación para actualizar su infraestructura de fibra óptica existente. Este artículo explorará qué operadores necesitan comprender qué conocimientos para garantizar que su infraestructura pueda soportar esta migración.

Entre las redes FTTH existentes, suele existir una línea de alimentación de fibra (llamada F1) desde el extremo (CO). Este enlace tiene a veces una longitud de 30 kilómetros. La fibra óptica proporciona una señal para el dispositivo óptico, y este último normalmente proporciona una señal para 32 fibras ópticas, y cada fibra óptica está conectada a una familia de usuarios diferente. Estas fibras ópticas se denominan fibras F2.

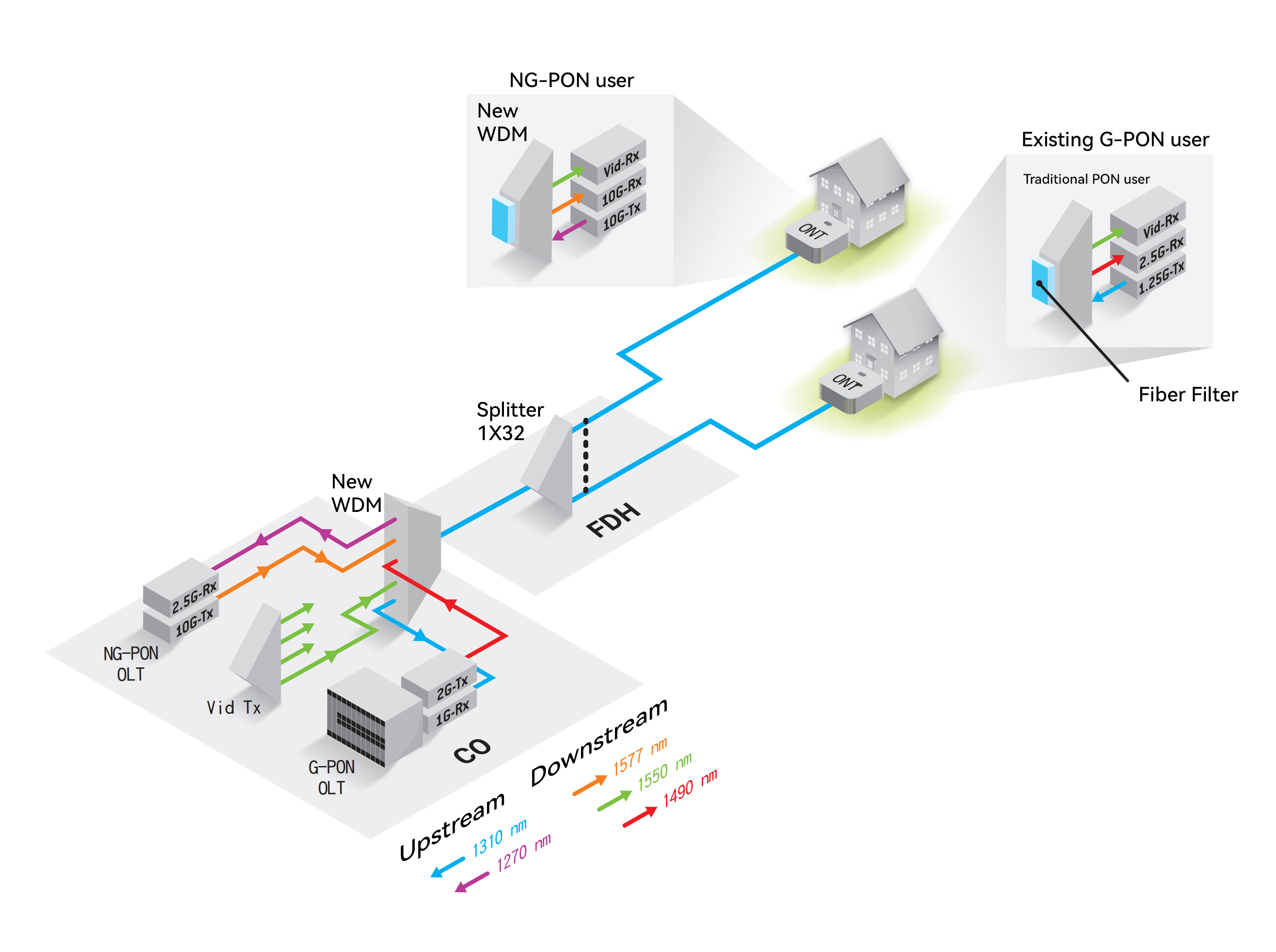

Figura 1: Tecnología de red PON típica

Ya sea la red PON de próxima generación, la tradicional o la FTTH de baja velocidad, el primer tipo de problema importante de fibra óptica encontrado en el lugar incluye conectores sucios o dañados. Los conectores contaminantes pueden provocar pérdidas o reflejos, por lo que la calidad del conector es crucial. El segundo tipo de problemas principales incluyen los problemas físicos existentes en la propia fibra, como la tensión sobre la fibra (como las correas de unión y el tubo de fibra).

Doblar y torcer, etc.). Para facilitar las discusiones, prestamos atención principalmente a los desafíos y soluciones que enfrentan PON y la próxima generación de PON.

PON Pflor Méter Iintroducción

Existen dos funcionalidades desde el domicilio del usuario (Terminal de Red Óptica, ONT), lo que hace más complicado su medición y verificación:

1. En la fase de instalación, la ONT suele estar en modo Keep-Alive y envía una señal breve y repentina, lo que significa que la transmisión en sentido Upstream no es continua. Por lo tanto, el medidor de potencia estándar no puede medir la potencia de la señal de ONT.

2. La ONT se transmitirá ascendente solo cuando se reciban señales de CO (terminal de línea óptica, OLT). Para medir la potencia de la señal en las dos direcciones, la ONT debe recibir suficiente potencia y enviarla correctamente. Los medidores de potencia convencionales (sin paso) no pueden medir la potencia de la señal de la ONT porque ya no reciben señales descendentes de la OLT, por lo que no enviarán señales.

Por estas razones, a principios del siglo XXI, la industria de pruebas y mediciones desarrolló un medidor de potencia específico de PON, que puede medir la señal de emergencia (es decir, un ajuste fino, que puede detectar el modo de transmisión de señal de emergencia específico de la tecnología PON existente). ). Por tanto, habrá dos conexiones en el dispositivo. Inserte el temporizador de energía PON en la red, la mayoría de las señales continuarán pasando, de modo que la red aún pueda estar operativa, pero algunas señales se filtrarán para la medición de energía. Debido a que la transmisión es bidireccional (de C a la transmisión en modo continuo del usuario y la transmisión de emergencias de los usuarios a CO), un medidor de potencia PON de este tipo puede medir la configuración correcta de la luz interna y el filtrado mientras se mide al mismo tiempo. La potencia de la señal de las dos direcciones (ver Figura 2).

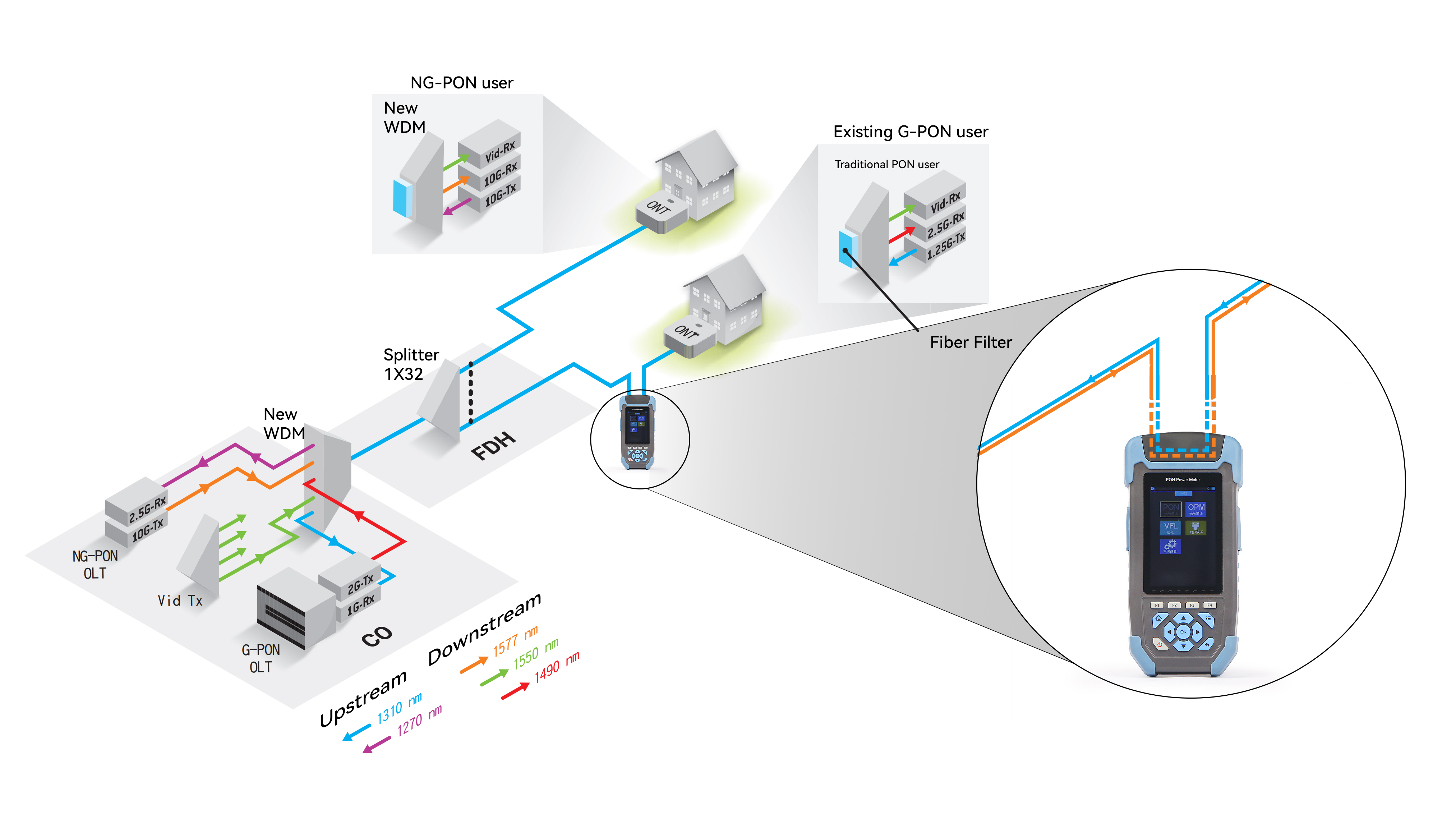

Figura 2: medidor de potencia PON

En el GPON tradicional, esto es muy simple, porque solo hay una longitud de onda (1310 nm) del usuario, una longitud de onda (1490 nm) de OLT y, a veces, dos (longitud de onda aumentada de 1550 nm para RF). Por lo tanto, no se requiere filtrado de longitud de onda en la dirección del enlace ascendente, y rara vez se requiere la dirección del enlace descendente para separar las dos longitudes de onda.

Hay muchas ventajas en la próxima generación de PON, como el ancho de banda y el nivel de luz, pero también puede volverse más complicado porque puede aumentar la longitud de onda en la dirección del enlace ascendente y descendente (consulte la Figura 3).

Tabla 1: Comparación de parámetros PON tradicionales, actuales y de próxima generación

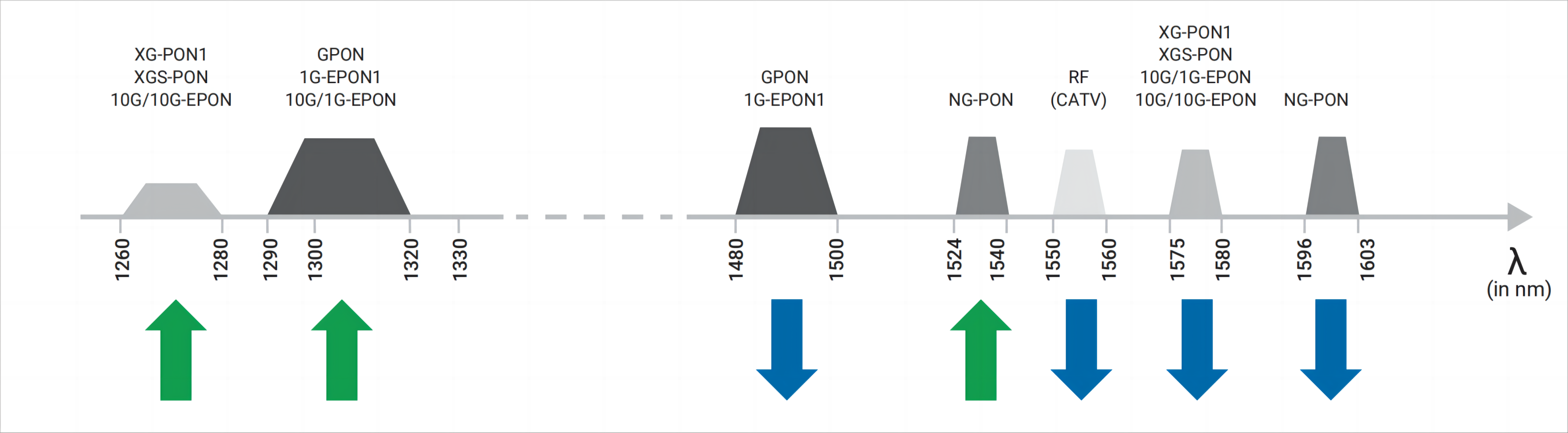

Figura 3: Detalles de PON tradicional, actual y de próxima generación

La función de filtrado de longitud de onda proporcionada por el medidor de potencia Pon estándar es muy limitada. En este caso, si la longitud de onda o la señal del medidor de potencia excede

En uno, ya sea en dirección ascendente o en dirección descendente, esta potencia mide la suma de sus potencias -el usuario no puede saber si una u otra longitud de onda funciona con normalidad, por lo que es imposible determinar si el servicio es normal-. Cada tecnología tiene su propio conjunto de longitudes de onda de enlace ascendente y descendente (consulte la Figura 3). Sin embargo, debido a que una variedad de tecnologías pueden coexistir al mismo tiempo, una herramienta de prueba que necesita distinguir todas estas longitudes de onda y tecnologías ahora requiere herramientas que puedan detectar múltiples emergencias y proporcionar una función completa.

Además, la tecnología PON de próxima generación NG-PON2 tiene su banda específica, que utilizará el ancho de banda para enviar múltiples señales estrechamente relacionadas con la longitud de onda (ver Figura 4). Esto se llama PON (WDM-PON) y se reutiliza en una banda de transmisión muy estrecha. Este proceso puede aumentar en gran medida la longitud de onda de la dirección descendente. De igual forma, es necesario medir cada longitud de onda con un coste más razonable para los operadores. Debido a que la implementación de FTTH no requiere un analizador de señales luminosas (OSA) integral, puede ser más fácil reducir costos.

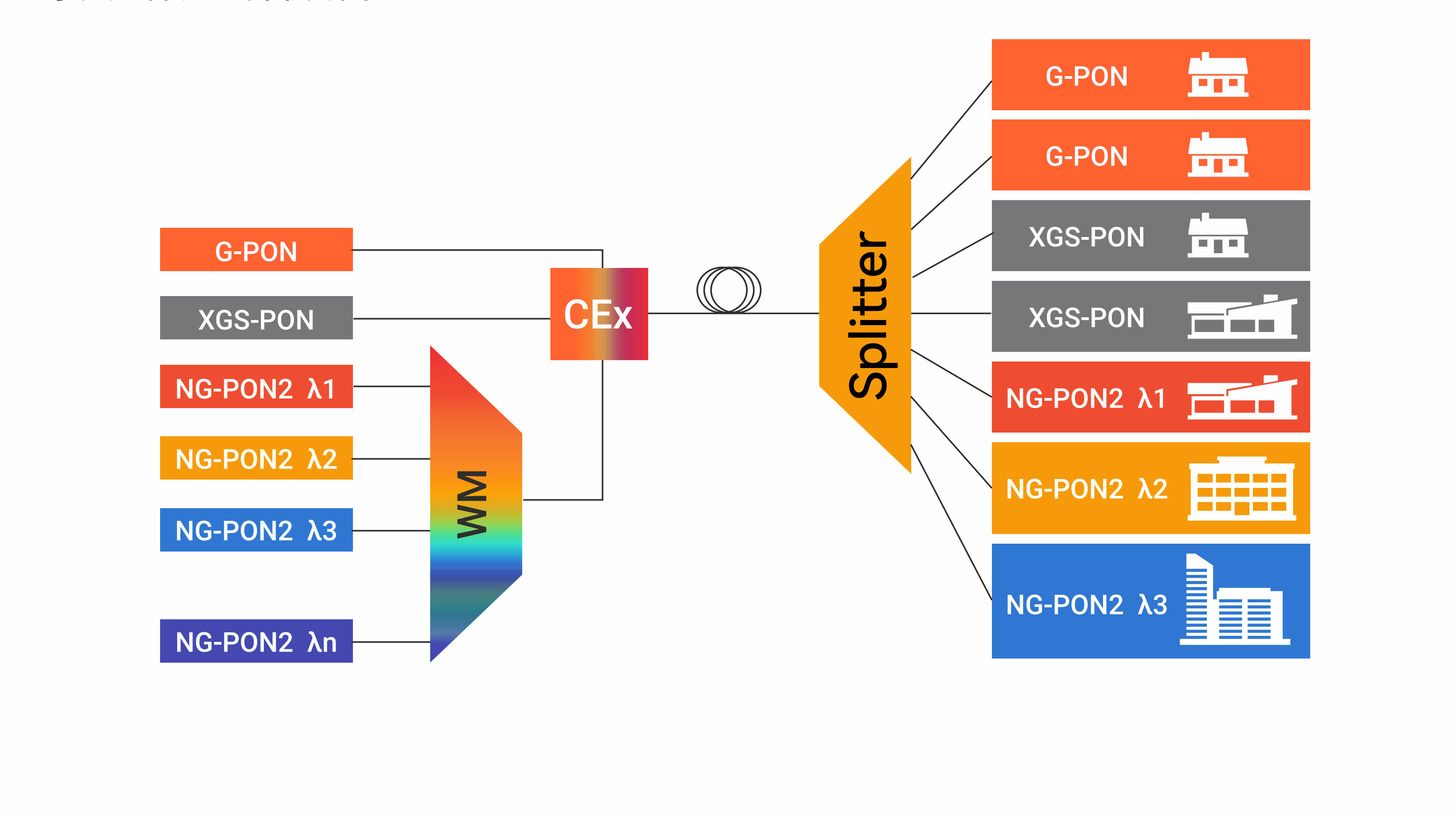

Figura 4: La tecnología PON de próxima generación NG-PON2 utiliza ancho de banda para enviar múltiples señales estrechamente relacionadas con la longitud de onda

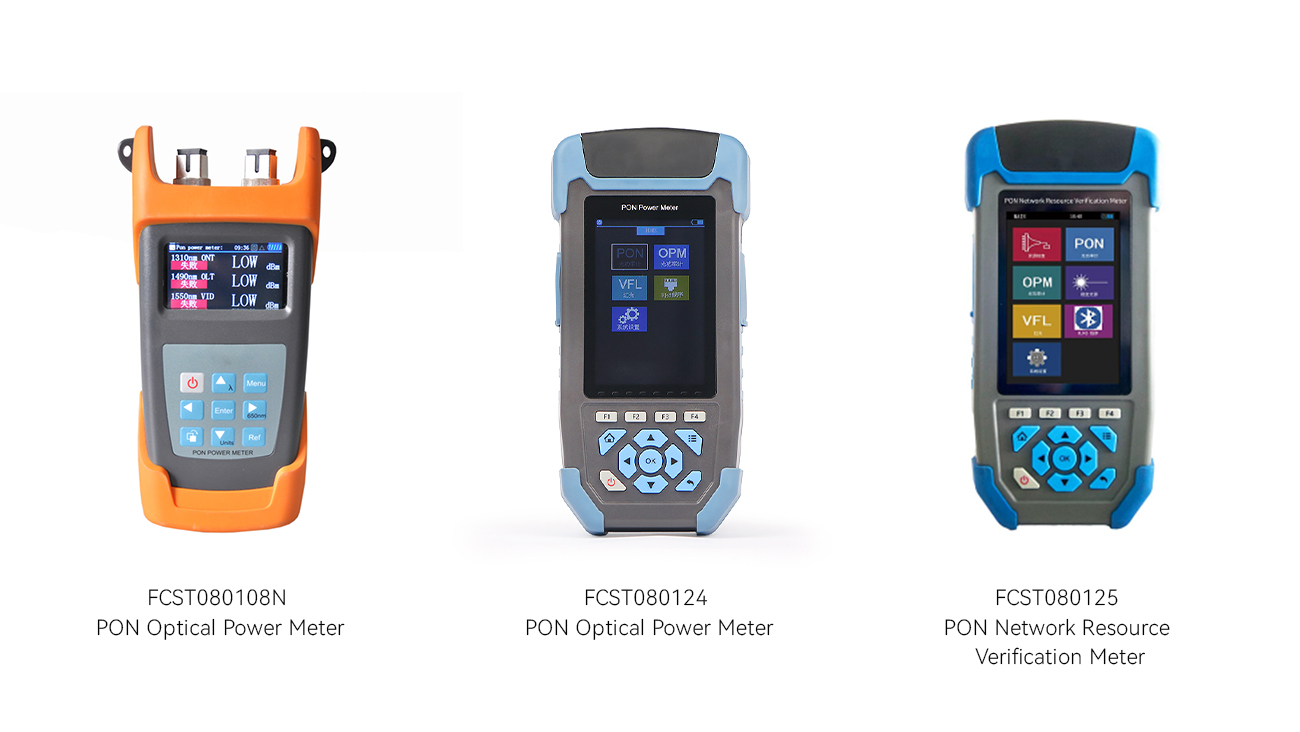

En comparación con la tecnología PON existente, la tecnología PON de próxima generación es sin duda un progreso útil, porque proporciona un mayor ancho de banda y admite a más clientes. En la etapa de activación, para garantizar la prueba correcta, es necesario optimizar la medidor de potencia pon optimizado para la próxima generación, como FCST080108N Metro de potencia óptica de PON, FCST080124 Medidor de potencia óptica PON, FCST080125 Verificación de recursos de red Pon Me TER para evitar fallas accidentales y altos costos posteriores Obdoic.
