La mayor dificultad en la construcción de redes ODN tradicionales es que la conexión entre cada equipo de nodo ODN y el cable óptico requiere complejas operaciones de pelado, fijación y empalme de cables ópticos, lo que requiere mucho tiempo y mano de obra. Para reducir el empalme de fibra en sitio, surgieron soluciones ODN preconectadas a medida que los tiempos lo requieren, mejorando la velocidad de instalación en el sitio. También se le llama solución Quick ODN. Actualmente, se puede utilizar la solución de preconexión para todo Proceso de construcción de la red FTTH.
Las ventajas de las redes ODN preconectadas son las siguientes:
a. reducirCostos laborales
El trabajador general funcionará, no necesita técnicos ni profesionales. equipo de empalme, y el costo laboral se puede reducir en más del 30%.
b. Guardar recursos
Al utilizar redes ópticas de proporción desigual, se pueden usar cables ópticos de un solo núcleo o de doble núcleo en lugar de cables ópticos de 12 o 24 núcleos para conectar múltiples cajas de distribución de fibra en serie, lo que ahorra una gran cantidad de recursos de fibra óptica y reduce los costos. Y mejorar la eficiencia de la construcción de FDB en aproximadamente un 70%.
do. Mejora de la eficiencia de la construcción
Funcionalidad 'plug and play' rápida y fácil de instalar, que puede acortar el tiempo de construcción de 90 minutos a 15 minutos. mientras tanto, debido a que el cable óptico y el nodo están segmentados, se pueden construir en paralelo.
d. Fiabilidad mejorada
La caja completamente sellada que no se puede abrir se ensambla en fábrica, simplemente inserte el cable de conexión rápido en la caja y no es necesario abrir la caja para mantenimiento, lo que mejora la confiabilidad de las instalaciones del equipo del nodo.

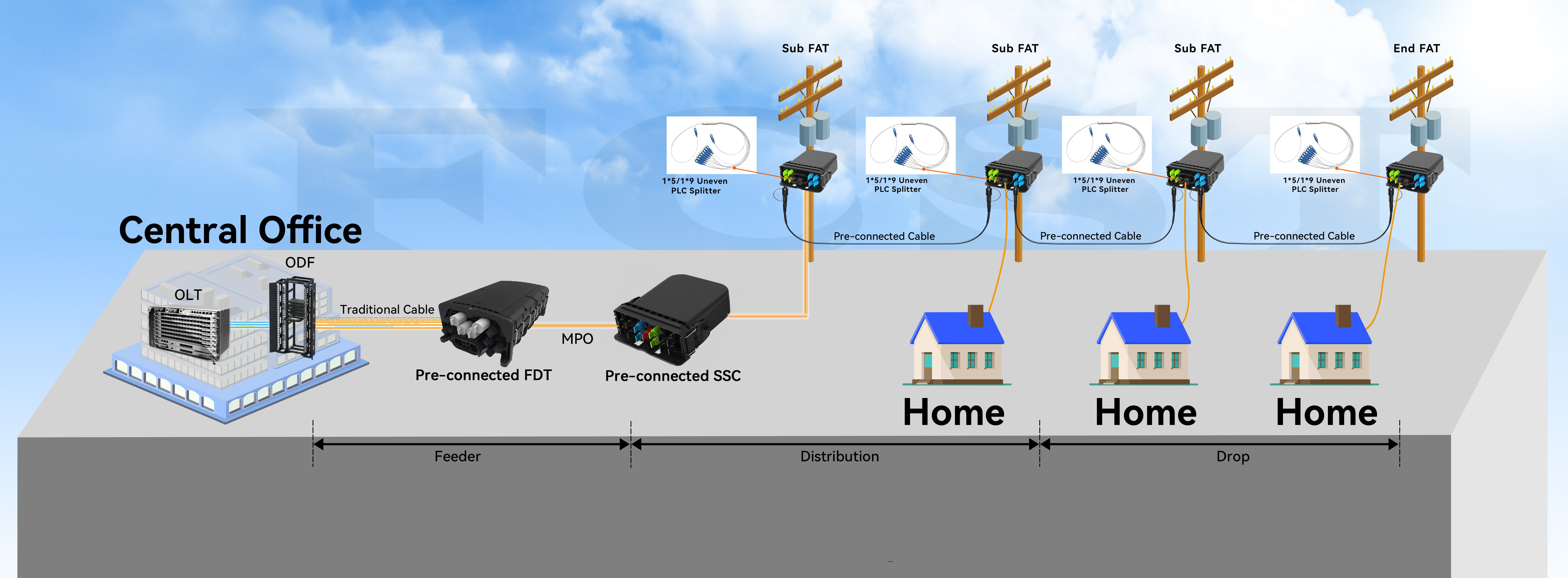

ODN preconectado Nred Finstalaciones
1. Caja de empalmes preconectada
el pre cconectado sLa caja de conexiones se utiliza cuando es necesario transferir la red ODN tradicional a la red ODN preconectada. Su función es convertir el cable óptico tradicional que sale de la sala de ordenadores en un conjunto de cable óptico MPO para exteriores. Por lo tanto, el pre cconectado cLa caja del conector debe admitir la apertura y el cierre. El cable óptico tradicional está conectado al preconectado cCaja del conector, fusionada al cable flexible del conector MPO multinúcleo en la caja, y luego salida a través del externo conector MPOy conectado a la preconexión posterior a través del conjunto de cable óptico MPO exterior.
2. Pre conectado ocaja de entrega óptica
El preconectado oLa caja de conexiones ópticas es el punto de transferencia entre la sección de alimentación y la sección de distribución en la red ODN. Realiza la conversión entre conjuntos de cables ópticos MPO para exteriores y conjuntos de cables ópticos de distribución de un solo núcleo/doble núcleo. También se llama Hub Box y su función es similar a la del ODN tradicional. Caja de conexiones de cables de fibra óptica en la red. Según los requisitos de la arquitectura de red para la relación de división óptica, se puede configurar un divisor óptico 1:2 en el pre conectado caja de distribución óptica o no se puede configurar ningún divisor óptico.
Pre conectado oLas cajas de distribución óptica generalmente están completamente selladas y el enlace ascendente se puede conectar al preconectado scaja de empalme a través de conjuntos de cables ópticos MPO para exteriores. El extremo de salida generalmente proporciona 8 puertos ópticos externos de un solo núcleo, y cada puerto de salida se puede conectar a una cadena ODN preterminada (4 pre conectado cajas de distribución de fibra con diferentes niveles de distribución de luz). El preconectado oLa caja de distribución óptica con cuatro divisores ópticos 1:2 incorporados puede conectar a 256 usuarios cuando está completamente equipada.
Pre conectado oLas cajas ópticas a menudo se conectan en cascada varias veces para aumentar la cobertura. Si se utiliza la cascada del conjunto de cables ópticos MPO, dado que el conjunto de cables ópticos MPO convencional tiene 12 núcleos, se pueden lograr tres niveles de conexión en cascada y cada nivel de preconectado oLa caja óptica ocupa 4 núcleos.
3. Pre conectado fcaja de distribución de fibra
Fterminal de acceso de fibra ast connect se utiliza en secciones de cableado y se puede dividir en pre conectado cajas en cascada (Sub Box) y pre conectado cajas finales (End Box) según si se pueden colocar en cascada hacia abajo. El preconectado fLa caja de distribución de iber puede proporcionar 4, 8 o 16 interfaces de usuario. La Sub Box tiene divisores ópticos de relación desigual incorporados, que pueden conectar usuarios y cascadas. End Box tiene divisores ópticos de igual proporción incorporados, que solo pueden conectar usuarios con diferentes proporciones. Luego están las cascadas inferiores.

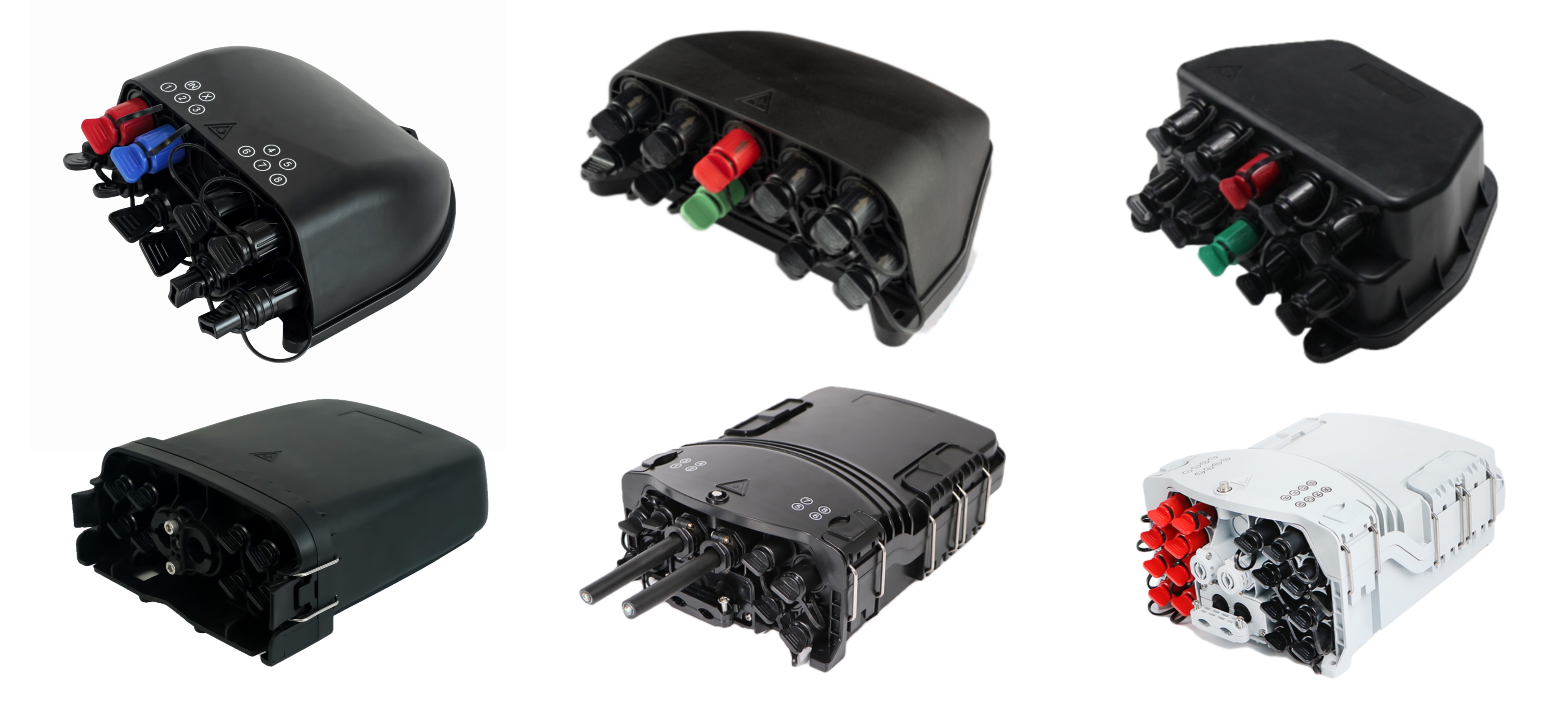

Caja de terminales de acceso de conexión rápida FCST
La caja de grasa preterminada está completamente sellada y la entrada y salida son puertos ópticos externos de un solo núcleo. Tomando como ejemplo el divisor óptico de relación desigual 1:9 incorporado en la Sub Box, el 70% de la potencia óptica se envía al puerto en cascada y se conecta a la Sub Box del siguiente nivel a través de un conjunto de cable óptico de distribución de un solo núcleo. , y el 30% de la potencia óptica se distribuye a 8 usuarios. End Box tiene un divisor óptico 1:8 incorporado que distribuye energía óptica a 8 usuarios. Debido a la limitación del presupuesto de potencia óptica, la subcaja en el esquema de relación desigual 1:9 generalmente se puede conectar en cascada tres veces, es decir, cada cadena contiene 3 subcajas y 1 caja final.
4. Conjunto de cable óptico MPO para exteriores
Los conjuntos de cables MPO para exteriores se pueden utilizar en segmentos de alimentación y distribución, equivalentes a los cables troncales en las redes ODN tradicionales. Los conjuntos de cables de fibra óptica suelen tener 12 núcleos con conectores MPO reforzados para exteriores preterminados en uno o ambos extremos del cable. El conjunto de cable óptico MPO de un solo extremo se utiliza para conectar ODF y pre conectado cajas de empalme y el conjunto de cable óptico MPO de doble extremo se utiliza para conectar preconectado scajas de empalme y preconectado ocajas de distribución óptica, así como cascada entre preconectado oCajas de distribución óptica. Al utilizar componentes de cable óptico MPO, al tiempo que admite FTTH, también puede proporcionar núcleos de fibra para SPN, OTN y otros servicios de transmisión para satisfacer las necesidades de acceso multiservicio de edificios, aldeas y otros escenarios.
5. Conjunto de cable óptico de distribución de un solo núcleo/doble núcleo
En la sección de distribución se utilizan conjuntos de cables ópticos de distribución de un solo núcleo o de doble núcleo, lo que equivale al cable óptico de distribución en la red ODN tradicional, pero el número de núcleos se reduce considerablemente. Ambos extremos del cable óptico de un solo núcleo/doble núcleo están preterminados con refuerzo exterior. Conector tipo, que se puede conectar directamente al puerto óptico externo del preconectado ocaja de conexiones ópticas o pre conectado caja de distribución de fibra, y se utiliza para conectar el preconectado ocaja de conexiones ópticas y el pre conectado caja de distribución de fibra, así como la cascada entre los preconectado fCajas de distribución de fibra.
6.Introducir componentes de cable óptico.
El conjunto de cable óptico empotrado se utiliza en la sección empotrado para conectar el punto de acceso del usuario y el ONU/ONT del usuario. El conjunto de cable óptico empotrable es generalmente un cable óptico empotrable de un solo núcleo con forma de mariposa. Un extremo está preterminado con un conector reforzado para exteriores y conectado a un pre conectado Caja de distribución de fibra. El otro extremo está preterminado con un conector ordinario o sin conector mediante empalme o el montaje in situ del conector (FMC, Field Mountable Connector) se conecta al usuario ONU/ONT. El escenario de uso de introducción de componentes de cable óptico es el más complicado. Generalmente, debe atravesar la pared desde el exterior hasta el sótano o pasillo de la casa. Para usuarios de rascacielos, también es necesario pasar por el pozo de corriente débil para llegar al piso donde se encuentra el usuario.
