Hable sobre el principio de diseño de los conectores de microductos

Conector de microducto, como accesorio indispensable para la conexión del Microducto, recorre toda la construcción de soplado de aire. Hoy les mostraré cómo los ingenieros combinan los problemas encontrados en la construcción real al diseñar productos para producir un producto perfecto.

TAntecedentes técnicos

El conector de microducto tradicional tiene una estructura de ventana abierta. Después de ser instalado bajo tierra, es muy fácil que entre suciedad al interior del producto afectando así el sellado. Una vez que se produce una fuga de aire, es necesario reemplazar el producto por uno nuevo, lo que requiere mucho tiempo y mano de obra. En segundo lugar, la estructura de ventana abierta hace necesario aumentar el espesor de la pared del producto, por lo que el volumen del producto también es mayor y la demanda de materias primas también aumenta.

Aspectos destacados de la actualización técnica

El ajuste de actualización se caracteriza porque: el cuerpo tubular está provisto de una ranura anular, la cara extrema inferior del manguito de plástico tubular se inserta en el extremo del cuerpo, las pestañas que sobresalen en la pared exterior del manguito de plástico se insertan y pegado en la ranura y hay dos anillos en la funda de plástico. Escalón, se presiona el borde exterior de un anillo de seguridad en forma de anillo en el escalón cerca de la cara del extremo inferior del manguito de plástico, se inserta un botón en el manguito de plástico, se presiona la pestaña elevada en la pared exterior del botón en el escalón cerca de la cara del extremo superior de la funda de plástico, la parte inferior del botón. La cara del extremo se presiona sobre el anillo de seguridad; cuando el Microducto Se inserta en la funda de plástico, el microconducto pasa a través del anillo de seguridad y el anillo interior del anillo de seguridad se apoya contra la pared exterior del microconducto. En comparación con la ventana abierta, se adopta la ventana oculta, que reduce la entrada de suciedad al producto y mejora en gran medida la vida útil del producto. Su pequeño tamaño es conveniente para una instalación sin problemas y uso en lugares estrechos.

Instalación

Para explicar más claramente el ajuste técnico, a continuación se presentarán brevemente los dibujos adjuntos que deben utilizarse en la descripción. Obviamente, los dibujos adjuntos en la siguiente descripción son sólo los dibujos estructurales del producto. para completar la instalación del producto. (Enlace del vídeo de operación: https://www.youtube.com/watch?v=Maqs-fd_24I)

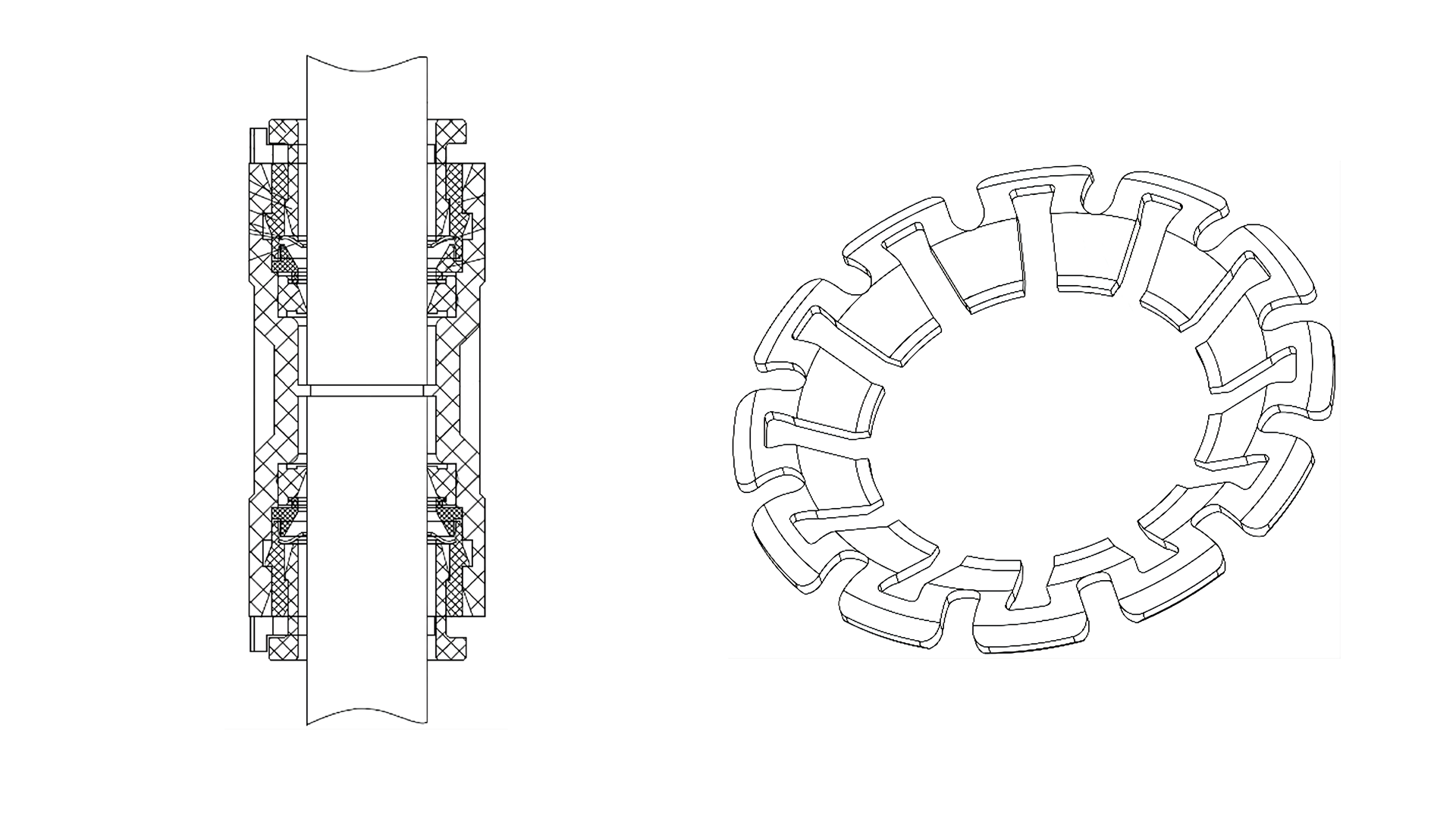

Figura 1.Detalles del producto

El diseño inteligente de la ventana empotrada en forma de ranura no sólo puede garantizar una resistencia suficiente del producto, sino que también reduce en gran medida su volumen. Y no se requieren ayudas adicionales durante la instalación. El interior del producto utiliza una cerradura metálica de acero inoxidable. La presión máxima puede alcanzar los 28 bar, lo que permite que el gas a alta presión no se escape a través de la conexión. Para obtener indicadores de prueba detallados, consulte 'Qué pruebas de control de calidad se requieren para el conector de microducto fuera de fábrica'

Fin

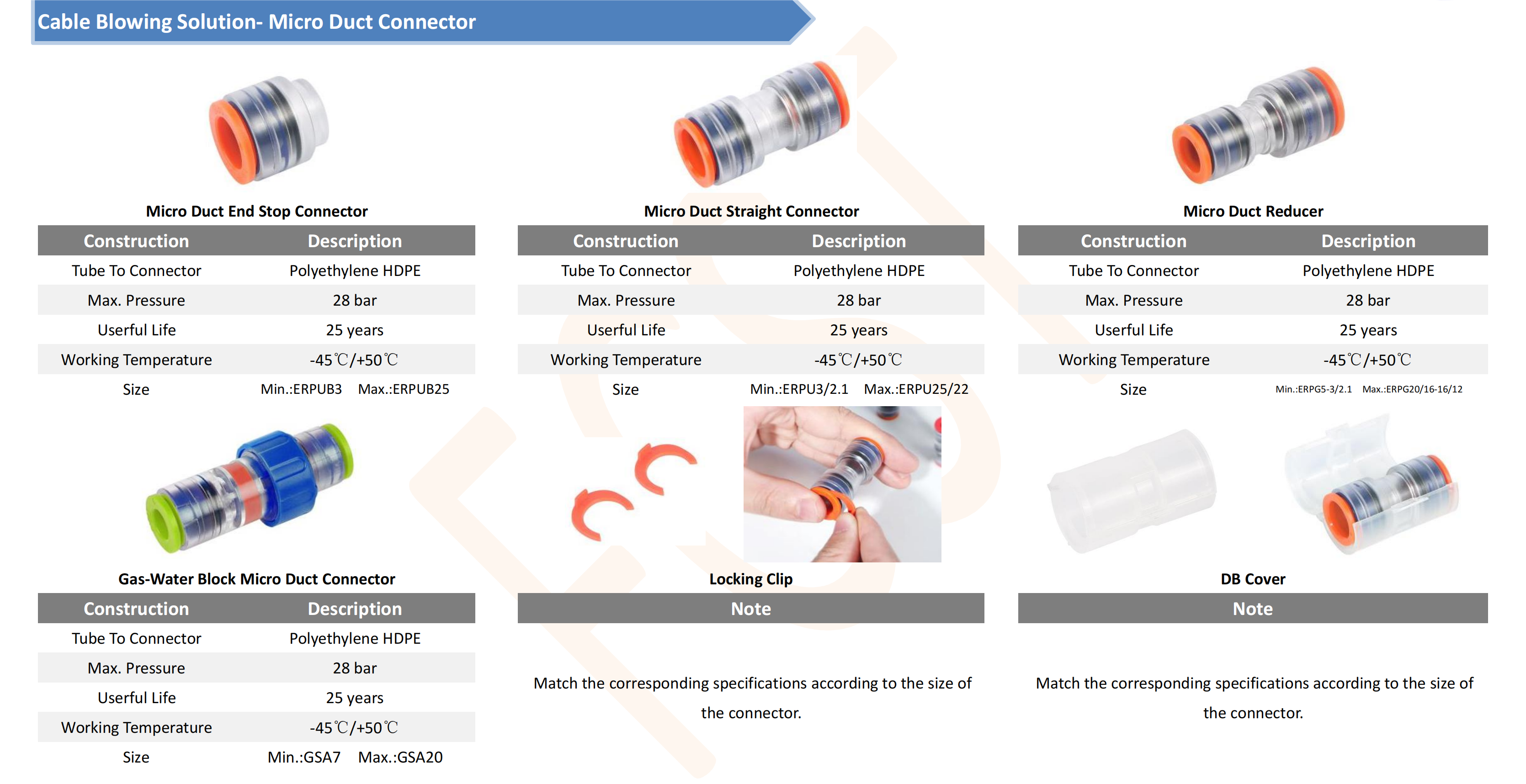

Cifra 2.Conectores de microductos

Si hay algo que no entiendes en el proceso de mantenimiento diario de los Conectores de Microductos. Puede enviar un correo electrónico a sales@fcst.com o comunicarse con Whatsapp No. +8618720624696 para obtener más información. producto o más detalles. Esperamos su llamada.
