Vistas:0 Autor:Curry Hora de publicación: 2023-02-07 Origen:Sitio
Una serie de investigaciones teóricas y pruebas demuestran que la fibra óptica G.654.E tiene características de pérdida ultrabaja y área efectiva de gran tamaño. En comparación con la fibra óptica G.652 convencional, puede aumentar significativamente la longitud de la red de 100G, 200G, 400G y una futura longitud de red de mayor velocidad. Rendimiento de la transmisión. Por lo tanto, la fibra óptica G.654.E se reconoce como una solución eficaz para la próxima generación de optimización del rendimiento de la transmisión de luz a larga distancia y velocidad ultraalta.
La fibra óptica G.654.E pertenece a la nueva fibra monomodo de desplazamiento de longitud de corte, que cumple con el estándar G.654.E. El estándar fue publicado por el Departamento de Telecomunicaciones de la Alianza Internacional de Telecomunicaciones (UIT-T) en noviembre de 2016. Es la última versión de ITU-T G.654 'Las características del cable de fibra de modelo único Deadfords Dead of Modeling'. Desde su lanzamiento en 1988, el estándar ha sido revisado muchas veces, incluidas G.654.A, G.654.B, G.654. C , G.654.D, que se utilizan principalmente en sistemas de comunicación por cable submarino.
Como G.654. A , G.654.B, G.654. C , fibra óptica G.654.D, la fibra óptica G.654.E tiene las características de pérdida ultrabaja y gran área efectiva. Además, su ventaja única radica en el aspecto de la temperatura de trabajo y la macroflexión. Específicamente, los cuatro tipos de fibra anteriores se utilizan principalmente en ambientes marinos con temperatura constante entre -1 ℃ ~ 2 ℃, mientras que la fibra óptica G.654.E es adecuada para redes terrestres y la temperatura ambiental puede variar de -65 ℃ a 85 ℃. Esencia Además, la fibra óptica G.654.E puede resistir todo tipo de tensión y tiene un excelente rendimiento de flexión para hacer frente a la presión ambiental, la tensión de flexión y el impacto mecánico en el complejo entorno ambiental. De acuerdo con las características anteriores, la fibra óptica G.654.E es especialmente adecuada para redes de transmisión de alta velocidad a larga distancia en tierra, no en aplicaciones transoceánicas. La siguiente tabla muestra las diferencias en las características del cable de fibra óptica monomodo de los estándares G.654.a, G.654.B, G.654.c, G.654.D, G.654.E.
Tabla 1: Comparación de diferencias de cables de fibra óptica monomodo G.654
Parámetro de rendimiento | G.654 A | G.654B | G.654C | G.654D | G.654E | |
carácter de fibra | ||||||
Modo Campo Diámetro | longitud de onda | 1550nm | 1550nm | 1550nm | 1550nm | 1550nm |
Diámetro del núcleo | 9.5~ 10,5 µm | 9.5~ 13,0um | 9.5~ 10,5 µm | 11.5~ 15,0um | 11.5~ 12,5 um | |
Tolerancia | ± 0,7 µm | ± 0,7 µm | ± 0,7 µm | ± 0,7 µm | ± 0,7 µm | |
embarque C Diámetro | Diámetro revestido | 125um | 125um | 125um | 125um | 125um |
Tolerancia | ± 0,7 µm | ± 1 um | ± 0,7 µm | ± 0,7 µm | ± 1 um | |
No circularidad revestida | máximo | ≦ 2,0% | ≦ 2,0% | ≦ 2,0% | ≦ 2,0% | ≦ 2,0% |
Error de concentricidad revestida | máximo | ≦ 0,8 µm | ≦ 0,8 µm | ≦ 0,8 µm | ≦ 0,8 µm | ≦ 0,8 µm |
Longitud de onda de corte del cable | máximo | ≦ 1530nm | ≦ 1530nm | ≦ 1530nm | ≦ 1530nm | ≦ 1530nm |
Atenuación de curvatura macro | Número | 100 vueltas | 100 vueltas | 100 vueltas | 100 vueltas | 100 vueltas |
1652 nm es un valor extremadamente alto | 0,5 dB | 0,5 dB | 0,5 dB | 0,5 dB | 0,1dB | |
Estrés de prueba | Valor mínimo | 0,69 Gpa | 0,69 Gpa | 0,69 Gpa | 0,69 Gpa | 0,69 Gpa |
Coeficiente de dispersión cromática | D1550max | 20 ps/(nm · km) | 20 ps/(nm · km) | 20 ps/(nm · km) | 23 ps/(nm · km) | 23 ps/(nm · km) |
S1550max | 0,070 ps/nm² · km | 0,070 ps/nm² · km | 0,070 ps/nm² · km | 0,070 ps/nm² · km | 0,070 ps/nm² · km | |
Atributo del cable | ||||||
Coeficiente de atenuación | Máx. a 1550 nm | 0,22 dB/km | 0,22 dB/km | 0,22 dB/km | 0,22 dB/km | 0,23dB/km |
coeficiente PMD | M | 20 cables | 20 cables | 20 cables | 20 cables | 20 cables |
Q | 0,01% | 0,01% | 0,01% | 0,5 dB | 0,01% | |
Máx. PMDQ | 0,5ps/km½ | 0,5ps/km½ | 0,5ps/km½ | 0,5ps/km½ | 0,2ps/km½ | |
La fibra óptica G.654.E aumenta el valor de la relación señal ruido óptica
La relación de ruido de señal óptica (OSNR) es uno de los parámetros importantes que afectan la calidad de la transmisión de luz. Debido a que la fibra óptica G.654.E tiene dos características clave: una atenuación de flexión macro muy pequeña y un área efectiva grande, puede mantener efectivamente la potencia óptica en el núcleo de la fibra y hacerla más descentralizada, aliviando así la relación de ruido de la señal óptica como transmisión. La distancia se reduce, amplía la distancia de transmisión de alta velocidad. El método FOM se utiliza para comparar el rendimiento de transmisión de G.654.E y otras transmisiones de fibra de larga distancia.

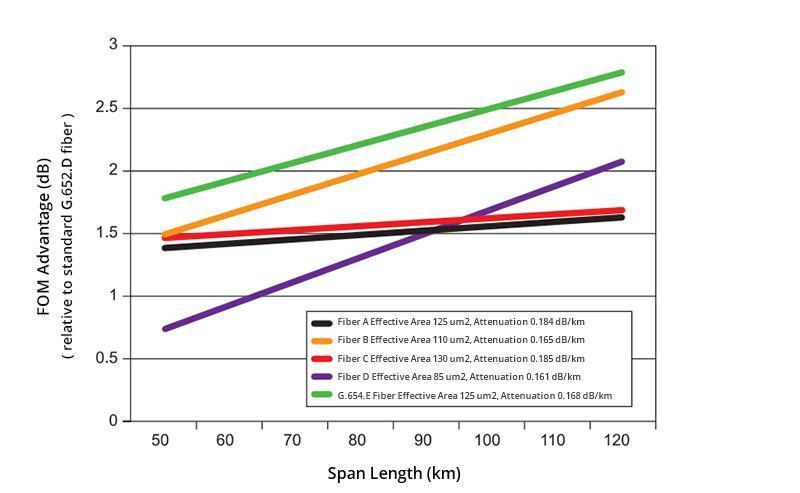

Como se muestra en la Figura 1, el FOM en el eje y es un aumento en el factor Q incremental (para el índice de rendimiento utilizado para caracterizar rápidamente el sistema de transmisión digital de fibra óptica). Puede entenderse como un aumento en la distancia de transmisión. Esencia: una ventaja de 1 decibelio corresponde al 25% del aumento de distancia, una ventaja de 2 decibelios corresponde al 60% del aumento de distancia y una ventaja de 3 decibeles corresponde a un aumento de distancia del 100%. En la figura se puede ver que, en comparación con otras fibras de transmisión de largo alcance, la fibra óptica G.654.E puede proporcionar el mejor rendimiento de transmisión, creando un espacio más grande para actualizar a una velocidad más alta.
Figura 1: Comparación del rendimiento de transmisión de larga distancia terrestre G.654.E y otras
G.654.E extensión de fibra óptica distancia de transmisión de relé no eléctrico
Las redes de transmisión de luz de alta velocidad y larga distancia se enfrentan a enormes desafíos para ampliar la distancia de transmisión por relés no eléctricos. La fibra óptica G.654.E aumenta el tamaño del núcleo, logrando así un área efectiva grande, de modo que la fibra óptica puede transmitir una mayor potencia óptica. Por lo tanto, en comparación con la fibra óptica G.652 convencional, la fibra óptica puede extender la distancia de transmisión óptica entre un 70% y un 100%. Se ha demostrado que la fibra óptica G.654.E puede extender la distancia de transmisión de retransmisión sin distancia a más de 900 kilómetros para reducir la configuración de estaciones de retransmisión. La prueba in situ muestra que la combinación de fibra monomodo G.654.E y EDFA y DRA puede lograr una transmisión de puntuación de onda de 400G a 2.000 kilómetros.
La fibra óptica G.654.E reduce los costos de implementación de red
En comparación con la fibra óptica G.652 convencional, la fibra óptica G.654.E teóricamente aumentará el costo de la fibra óptica debido a su alto precio. Sin embargo, este costo es insignificante en comparación con el despliegue de fibra G.652 en sistemas de redes de fibra de alta velocidad. Debido a la corta distancia de transmisión de la fibra óptica G.652, es necesario configurar una mayor cantidad de estaciones repetidoras de transmisión óptica en el despliegue de la red, lo que aumenta el costo total, y la fibra óptica G.654.E adecuada para la larga distancia de transmisión puede ser efectiva. Reducir el número total y el costo de las estaciones repetidoras.
Conclusión
La fibra óptica G.654.E de gran área efectiva y pérdida ultrabaja puede aumentar significativamente el rendimiento de transmisión de 100G, 200G, 400G y velocidades más altas. En los próximos años, con el continuo despliegue a gran escala de interconexión de centros de datos (DCI), redes urbanas y otras redes de fibra óptica de larga distancia, se espera que la nueva fibra óptica G.654.E obtenga un mayor mercado de aplicaciones.
