FCST080108
FCST
FCST080108
Descripción del producto

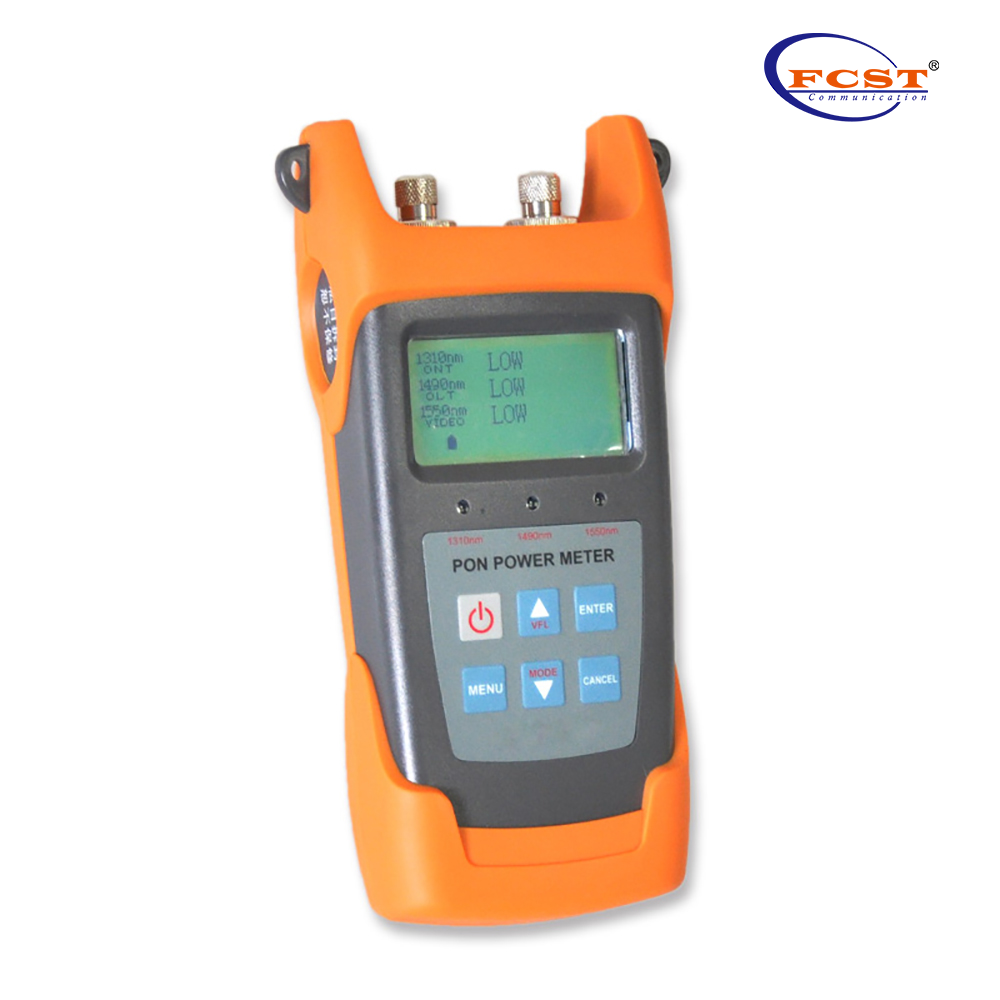

FCST080108 objetivo del medidor de potencia óptica PON en la aplicación y mantenimiento FTTX. Este medidor de potencia puede probar y estimar simultáneamente las señales de la voz, los datos y el video. Es una herramienta esencial e ideal para la construcción y mantenimiento de los proyectos PON.
Producto Ventajas
l Puede experimentar una medición sincrónica de señal de voz, datos y video y mostrar en BPON/Epon/GPON.
l Proporcionando medición simultánea para las tres longitudes de onda en la fibra (1490nm, 1550 nm, 1310 nm).
l Se utiliza en la medición del modo de ráfaga de 1310 nm aguas arriba.
l Use el software Connect con PC, configurando el umbral, la transferencia de datos y la calibración de la longitud de onda.
l El puerto de comunicación USB permite la transferencia de datos a un elementos de medición de PC.1000 se puede guardar en FCST080108 Medidor de potencia PON o computadora para la revisión de datos.
l *Con el medidor de potencia óptica modual, incluya 850、1300、1310、1490、1550、1625SIXS (FCST080108AP ， FCST080108A sin Longitud de onda de 850 nm） ； con localización de fallas visuales modual （fcst080108 yfcst080108av）
l Medidor de potencia óptica y VFL con un puerto. （Solo FCST080108A）
l Pantalla opcional china/inglés.
l Ofrece hasta 10 conjuntos de umbral diferentes en total, tres LED de estado representan diferentes condiciones de señal óptica de pase, advertencia y fallas respectivamente.
l La función automática de 10 minutos se puede activar o desactivar
l Buen diseño clave, alta sensibilidad, reduciendo en gran medida el volumen y el peso del probador.l Diferentes modelos correspondientes a diferentes funciones, según el uso propio para elegir.
Especificaciones del producto
Módulo Pon: | FCST080108 | FCST080108A | Fcst080108av | FCST080108AP | |||
1310 Medición aguas arriba | |||||||
Zona de pase (NM) | 1260 nm～1360 nm | ||||||
Rango de medición (DBM) | -30dbm～+8dbm | ||||||
Potencia de salida (máximo) | 15dbm | ||||||
Aislamiento@1490/1550 (DB) | > 40db | ||||||
Error de medición del modo de ráfaga | <± 0.5db | ||||||
1490 Medición posterior | |||||||
Zona de pase (NM) | 1470 nm～1505 nm | ||||||
Rango de medición (DBM) | -40dbm～+12dbm | ||||||
Potencia de salida (máximo) | 15dbm | ||||||
Aislamiento@1310/1550 (DB) | > 40db | ||||||
1550 Medición posterior | |||||||
Zona de pase (NM) | 1535 nm～1570 nm | ||||||
Rango de medición (DBM) | -40dbm～+20dbm | ||||||
Potencia de salida (máximo) | 25dbm | ||||||
Aislamiento@（1310/1490 nm） | > 40db | ||||||
Precisión de la medición | |||||||
Incertidumbre connatural (DB) | ± 0.5dB | ||||||
Linealidad (DB) | ± 0.1db | ||||||
Pasando por la inserción Pérdida (DB) | <1.5db | ||||||
Información general | |||||||
Tipo de detector | In Georgia Como | ||||||
Conector óptico | FC/SC/ST intercambiable/2.5 Adaptador universal | ||||||
Tipo de fibra | SM 9/125um | ||||||
Unidad de medida | DB/DBM/XW | ||||||
Resolución (DB) | 0.01db | ||||||
Voltaje de operación (v) | DC 3.3V～5.5V | ||||||
Fuente de alimentación | Batería de 3pc1.5v | ||||||
Tiempo de operación continuo (h) | Pone：90h | Pone：90h | Pone：90h | Pone：90h | |||
OPM：100h | VFL：50h | OPM：100h | |||||
VFL：50h | |||||||
Temperatura de operación (℃) | 10 ℃～60 ℃ | ||||||
Temperatura de almacenamiento (℃) | -25 ℃～70 ℃ | ||||||
Peso (kg) | 423g | 425G | 424g | 424g | |||
Nota:El tiempo de funcionamiento de la batería es todo para el instrumento que no enciende la luz de la espalda, si la luz posterior enciende el tiempo de operación se acortará.
Módulo de medidor de potencia óptica normal：
Medidor de potencia óptica normal | FCST080108 | FCST080108A | FCST080108AP | |
Precisión de la medición | ||||
Connatural incertidumbre (db) | Ninguno | ± 0.5dB | ||
Linealidad (DB) | ± 0.1db | |||
Medición Rango (DBM) | -70dbm～+6dbm | |||
Información general | ||||
Unidad de medida | Ninguno | db/dbm | ||
Resolución (DB) | 0.01db | |||
Calibración Longitud de onda (nm) | 1310/1490/1550/1625 | 1310/1490/1550/1625 | ||
Tipo de detector | In Georgia Como | |||
Conector óptico | FC/SC/ST intercambiable/2.5 Adaptador universal | |||
FCST080108DO no tiene el módulo OPM
Módulo VFL：
Potencia de salida | Ninguno | > 0.5MW |
Longitud de onda | 650 nm | |
Conector óptico | FC/SC/ST intercambiable/2.5 Adaptador universal | |
Tipo de fibra | SM/mm |
FCST080108 sin módulo VFL.
Paquetes estándar
Modelo | Medidor de potencia óptica de PON de la serie FCST080108 | |
Elementos | Título | Cantidad |
1 | FCST080108 ensayador | 1 unidad |
2 | Manual de usuario | 1 PC |
3 | USB | 1 PC |
4 | CD suave | 1 PC |
5 | Batería de 1.5VAA | 3pc |
