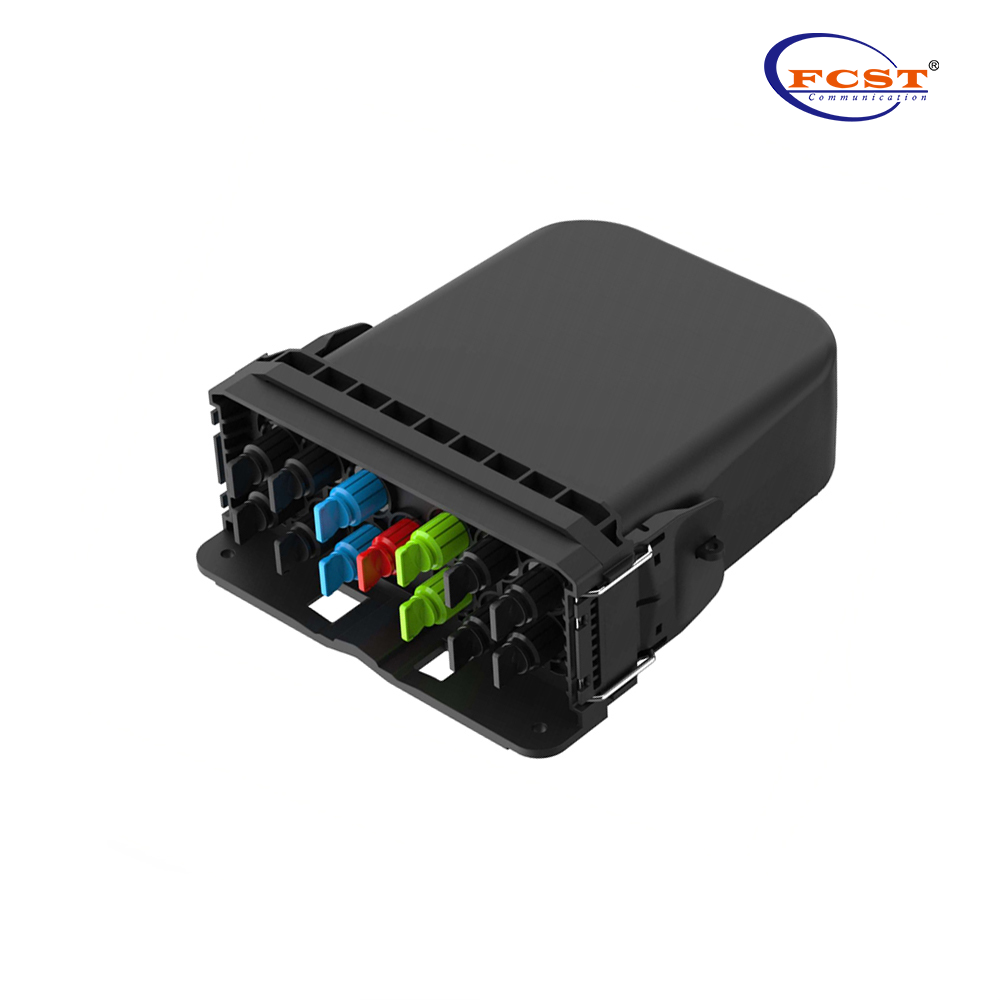

FCST022102 FastConnect Closure

  • Protección IP68.
  • El diseño sin herramientas, fácilmente se abre y cerra por el mango de palanca.
  • Conecte y reproduce, FastConnect Drop Cable en lugar de empalme, se instale sin abrir el cierre.
Estado de Disponibilidad:
  • FCST022102

  • FCST

  • FCST022102

Descripción general del producto

FCST022102 FastConnect Closur e is a wiring line device of user distributions in FTTH system, it provides protection and management for fiber cable, and be used for terminating, cable branching, cross connection.The terminal splice box is mainly used for user access point in FTTH-ODN network ,  fiber optic terminal box can be divided into indoor and outdoor type according to the installation scenario, and can be divided into distribution type and Tipo de división óptica según la función.

FCST022102 se usa como punto de terminación para que el cable del alimentador se conecte con el cable de caída en el sistema de red de comunicación FTTX. El empalme de fibra, la división y la distribución se pueden hacer en esta caja, y mientras tanto proporciona una protección y gestión sólidas para la construcción de redes FTTX.

Ventajas de productos

L  enrutamiento de fibra es razonable.

l  Apropiado para instalación de poste interior o exterior, montada en la pared.

L  sujeción para cable de alimentación y cable de caída, empalme de fibra, fijación, almacenamiento, distribución ... etc. Todo en uno.

l  bandeja de empalme apilada incorporada, fácil para abrir, la bandeja de empalme se puede eliminar, fácil para la instalación y el mantenimiento.

l  Hecho de material plástico de ingeniero de alta calidad (PP), buena resistencia mecánica,  apariencia elegante, resistencia y durabilidad.

Especificaciones del producto

Construcción

Descripción

Max. Capacidad

12cores (SC/APC)

Material

PÁGINAS

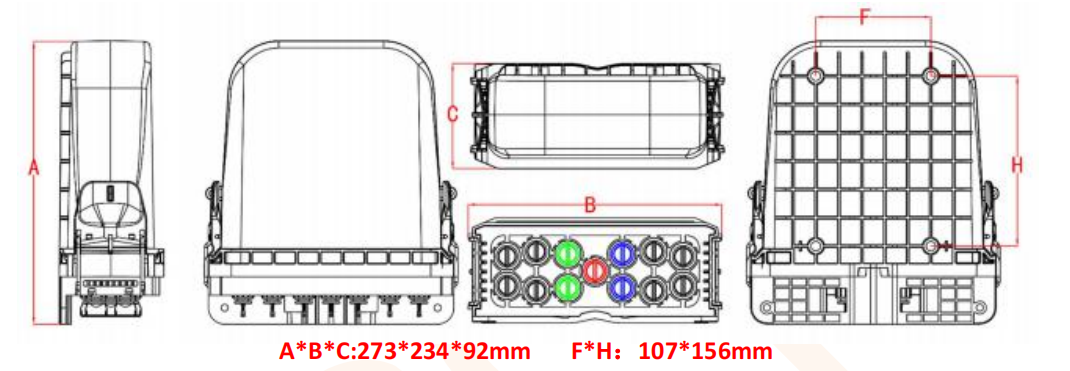

Dimensión (mm)

273*234*92

Entradas/salidas

1/12

Instalación

Montaje en poste, montaje en pedestal

Montaje en hebra, montaje en la pared

Nivel de protección

IP67

FCST022102 FastConnect Cierre (3)

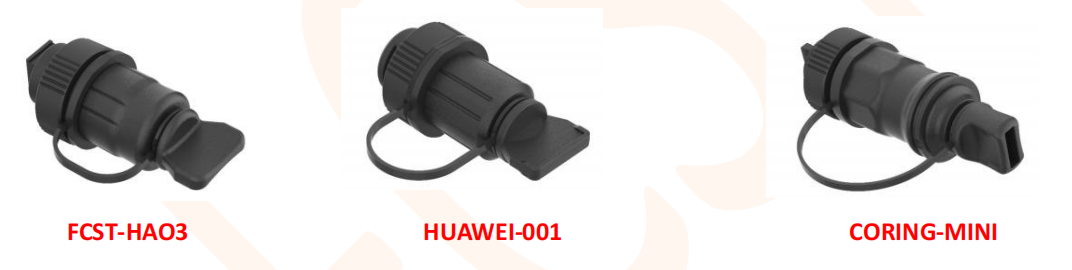

Adaptador endurecido opcional

FCST022102 FastConnect Cierre (5)

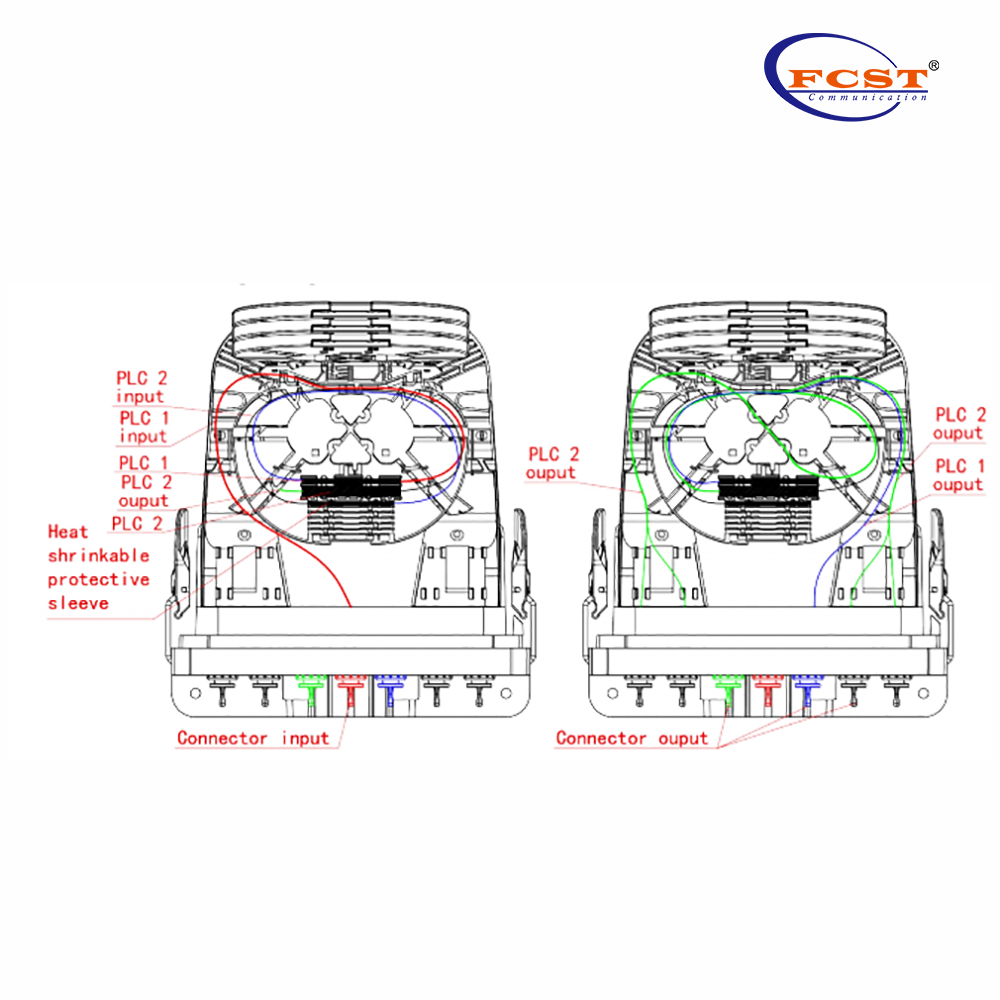

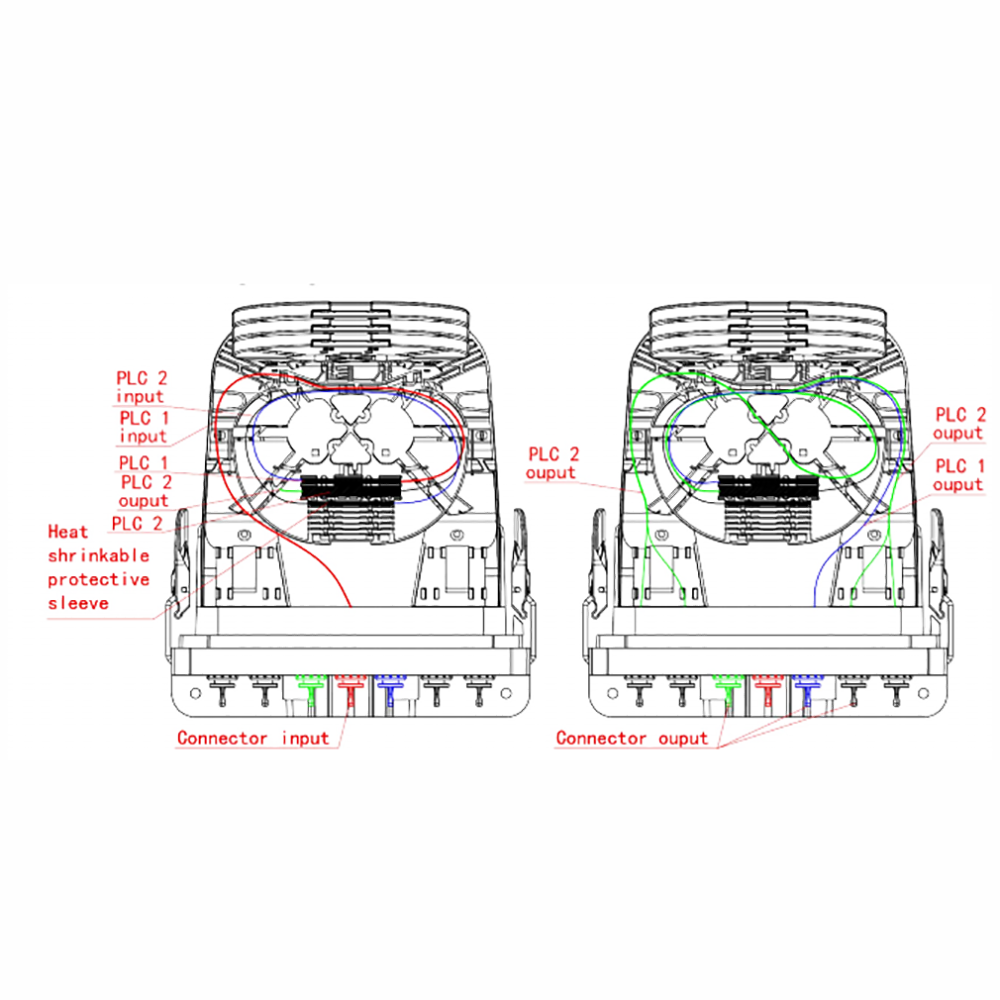

Diagrama de enrutamiento de fibra

FCST022102 FastConnect Cierre (6)

Instalación

Instalación del conector de fibra

FCST022102 FastConnect Cierre (4)

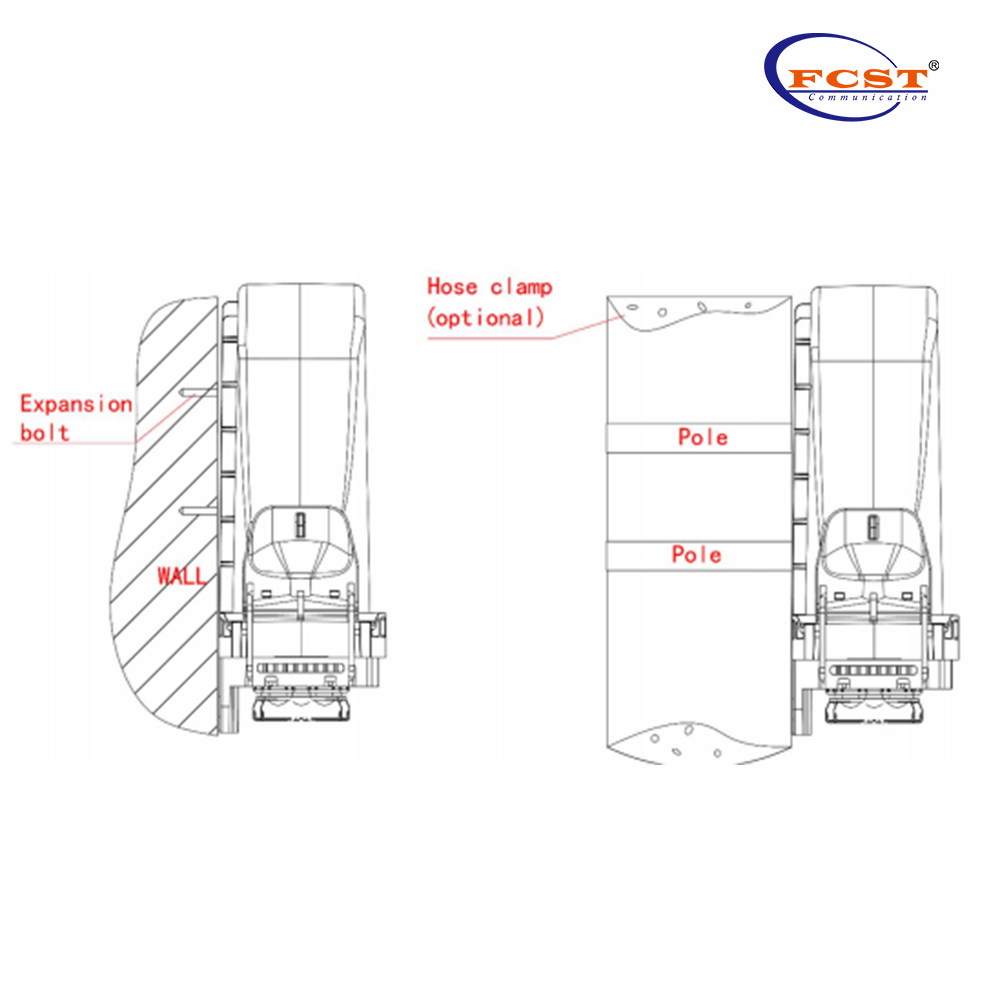

Instalación de productos

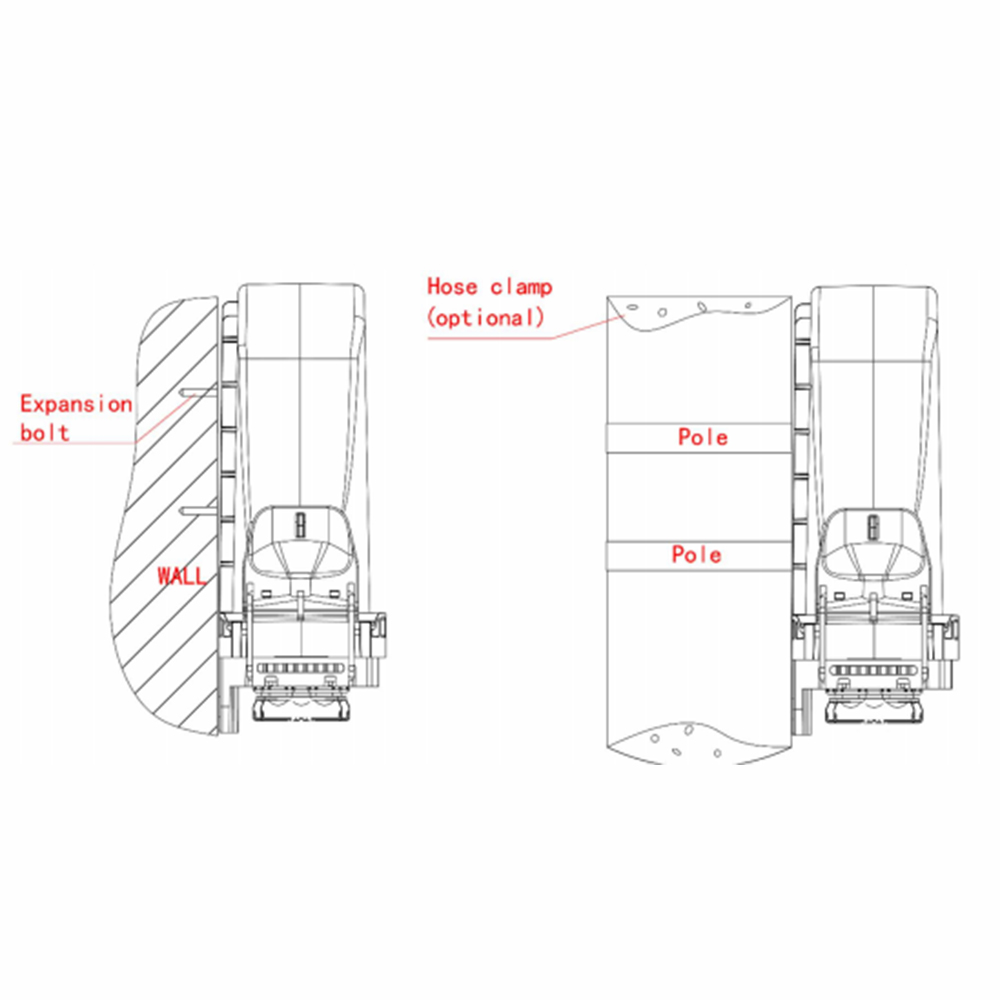

Instalación montada en la pared

Taladre 4 agujeros en la pared en función del tamaño de la Tabla 1, coloque el perno de expansión φ7.5*40, coloque la caja para que coincida con los agujeros y use el perno para sujetar.

Instalación montada en polos

Arregle 1 conjunto del anillo de poste al poste de telecomunicaciones, como se muestra a continuación.

FCST022102 FastConnect Cierre (2)
