Estrategias para maximizar la distancia del soplado de aire de los cables de fibra óptica

En la ingeniería de comunicaciones moderna, la tecnología de inyección de cables ópticos se ha convertido en un método eficaz para tender redes de fibra óptica. Utiliza aire comprimido para soplar cables ópticos en tuberías preinstaladas para lograr un tendido de cables ópticos rápido y con bajas pérdidas. Sin embargo, para maximizar la distancia del soplado de aire del cable, se deben considerar múltiples factores, incluida la selección de cables y tuberías de fibra óptica, equipos y procesos de soplado de cables, técnicas operativas, entorno y condiciones, y monitoreo y ajustes en tiempo real. Esto se presentará en detalle a continuación.

1. Selección de cables y tuberías ópticos ​​ ​​

Diseño de microcable de soplado de aire : Para reducir la fricción del cable óptico en la tubería, se debe seleccionar un cable óptico liviano especialmente diseñado para soplado de aire. Un microcable de soplado de aire tiene un tamaño pequeño, peso ligero, estructura de cable óptico perfecta, alta densidad de fibra, bajo costo y flexibilidad sexual. Este tipo de cable de fibra óptica suele tener un coeficiente de fricción menor y una estructura exterior optimizada, lo que facilita su avance durante el proceso de soplado de aire. Hay dos tipos principales de microcables soplados por aire: el tipo de tubo central (GCYFXTY) y el tipo trenzado de capa de tubo suelto (GCYFY).

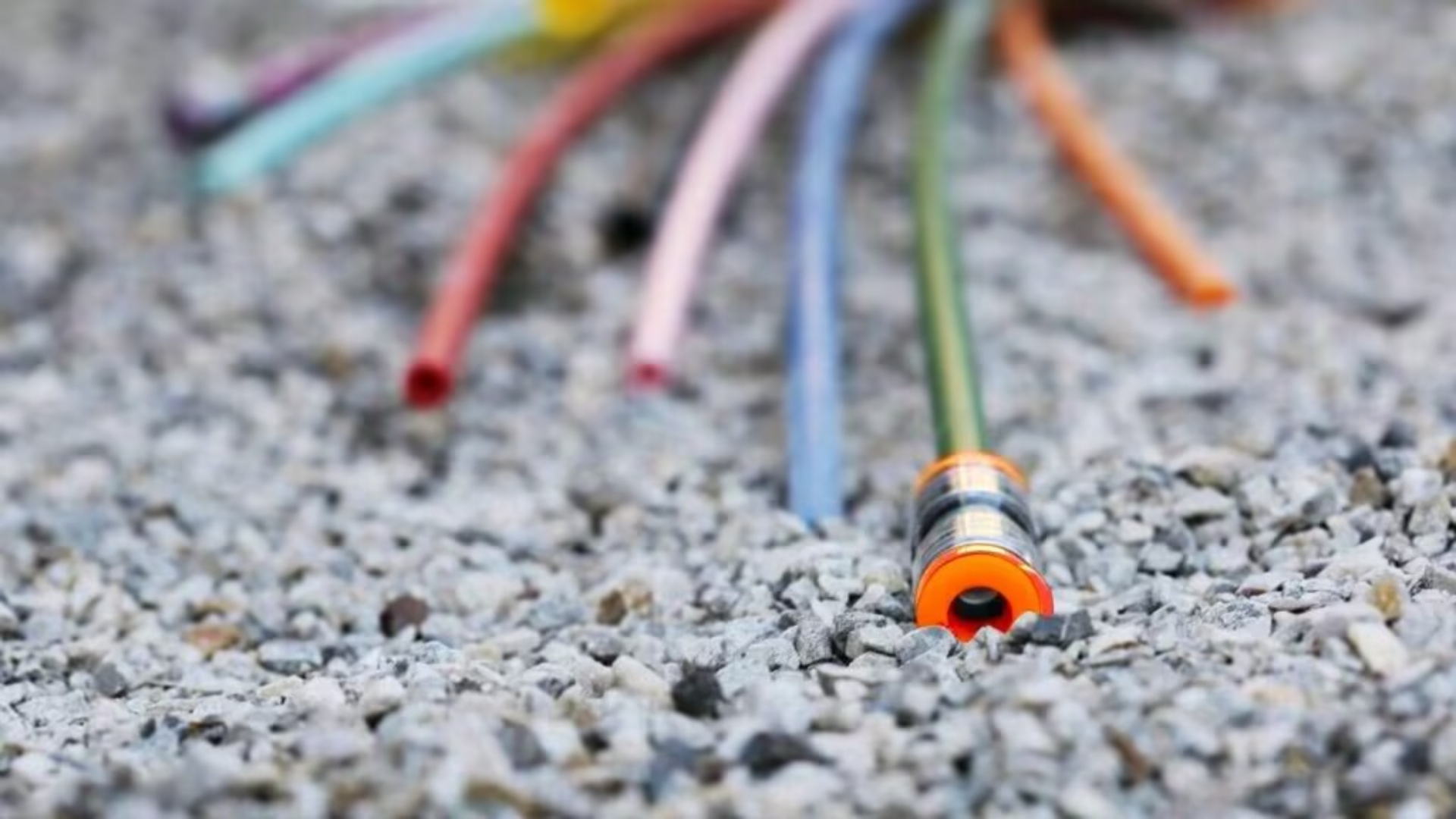

Calidad de la tubería : Los haces de tubos o conductos de microconductos de alta calidad son la base para el éxito de los cables ópticos soplados por aire. Las tuberías con paredes interiores lisas y sin costuras pueden reducir significativamente la resistencia a la fricción de los cables ópticos y evitar que los cables de fibra óptica soplados por aire se atasquen o dañen en las tuberías. Por lo tanto, es fundamental elegir materiales de tubería de alta calidad. Por ejemplo, si necesita soplar cables a largas distancias o soportar alta presión, debe elegir materiales con mejor resistencia a la presión. Los microtubos soplados por aire hechos de polietileno de alta densidad ( microconducto HDPE ) pueden ser más adecuados.

2. Equipos y tecnología de soplado de cables ​​

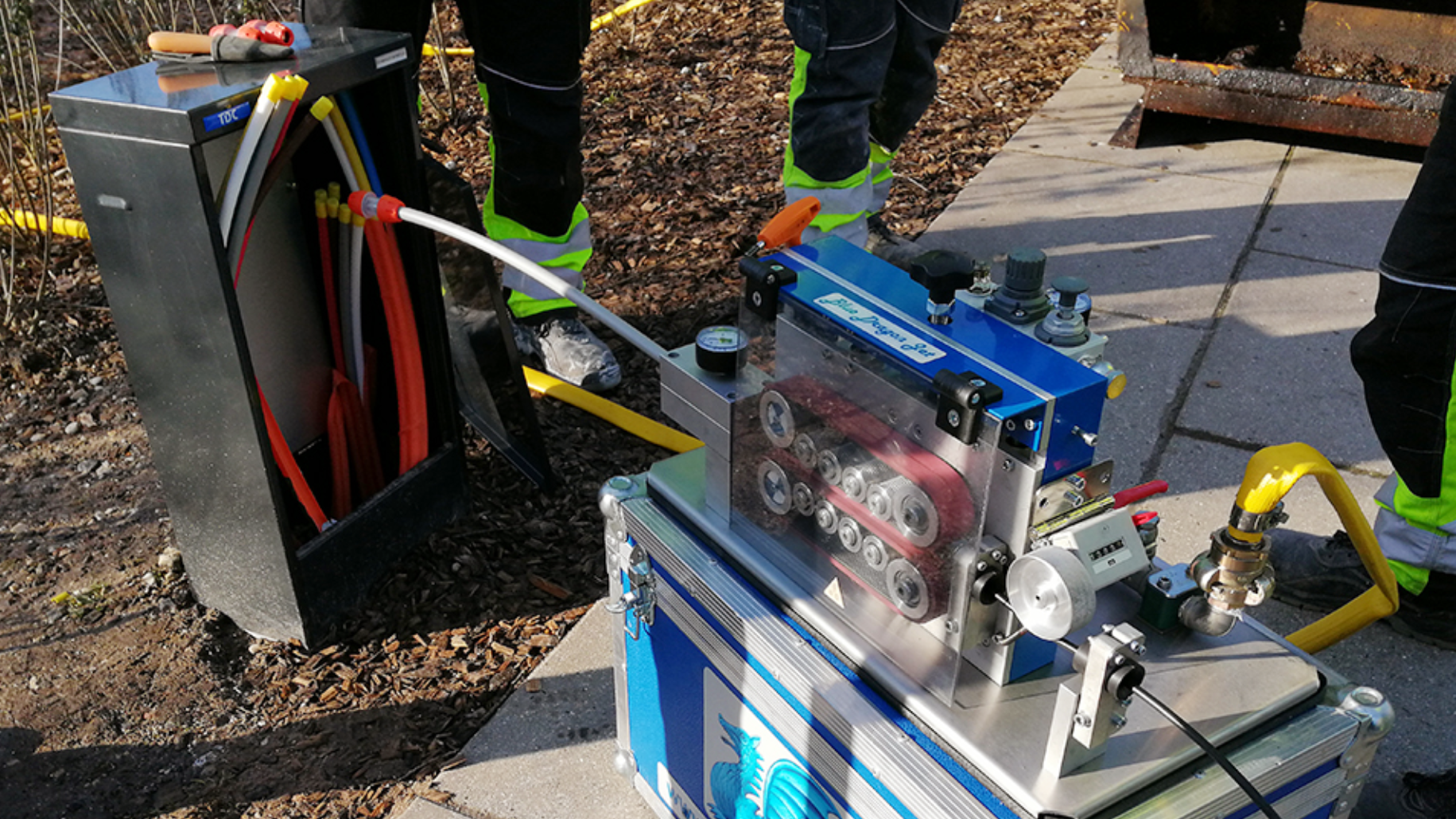

Equipos de aire comprimido : los equipos de aire comprimido eficientes pueden proporcionar un flujo de aire estable y suficiente, que es la clave para el soplado exitoso de cables de fibra óptica. La presión del aire y el caudal deben ajustarse en función de las condiciones específicas de los cables y tuberías de fibra óptica para garantizar que funcionen en condiciones óptimas.

Secado al aire : utilice un secador o deshumidificador para garantizar que la humedad en el aire comprimido sea lo más baja posible para evitar que se forme una película de agua en la pared interior de la tubería y aumente la fricción del cable óptico. Esta medida es especialmente importante para ampliar la distancia de soplado de aire.

Lubricación adecuada: el uso adecuado de lubricante para soplado de cables en cables o tuberías ópticas puede reducir eficazmente la fricción y aumentar la distancia de soplado del cable. Sin embargo, es necesario prestar atención a la cantidad y distribución uniforme del lubricante para evitar un uso excesivo que pueda causar otros problemas.

3. Tecnología de operación

Presión de funcionamiento razonable: durante el proceso de soplado del cable, mantenga la presión de aire adecuada. Demasiada presión puede hacer que el cable se deforme o se atasque, mientras que muy poca presión no es suficiente para empujar el cable hacia adelante. Por lo tanto, encontrar el rango de presión correcto es clave.

Soplado de cable progresivo: El método de soplado de cable por etapas se utiliza para soplar el cable en secciones, con pausas o ajustes de presión adecuados entre cada sección para reducir la dificultad del soplado de cable continuo a lo largo de largas distancias. Este método puede controlar eficazmente el estado de funcionamiento de los cables ópticos en la tubería.

Tirado sincrónico : mientras sopla el cable, puede aplicar la fuerza de tracción adecuada (máquina tiradora de cables) al final de la tubería y operarla sincrónicamente con la máquina sopladora de aire del equipo de soplado de cables para reducir aún más la resistencia del cable óptico en la tubería. Esta operación sincronizada puede mejorar significativamente la eficiencia del soplado de cables.

Planificación del recorrido del oleoducto : al diseñar el recorrido del oleoducto, trate de minimizar las curvas cerradas y las secciones de carretera complicadas, y elija un camino que sea lo más recto y suave posible. Esto no sólo puede reducir la resistencia a la fricción del cable óptico durante el proceso de soplado del cable, sino que también reduce los riesgos de construcción.

4. Supervisar y ajustar ​​

Monitoreo en tiempo real : utilice equipos de monitoreo para observar la posición y el estado del cable óptico durante el proceso de soplado del cable en tiempo real y ajuste parámetros como la presión y el flujo de manera oportuna para evitar que el cable óptico se atasque o se dañe en la tubería. El monitoreo en tiempo real puede garantizar el buen progreso de la construcción y detectar y resolver problemas de manera oportuna.

Mantenimiento preventivo : inspeccione y mantenga periódicamente los equipos y tuberías de soplado de aire para garantizar que estén en óptimas condiciones de funcionamiento. El mantenimiento preventivo no sólo extiende la vida útil de los equipos, sino que también mejora la eficiencia y seguridad de la construcción.

Al considerar exhaustivamente la selección de tuberías y cables ópticos soplados con aire , equipos y procesos de soplado de cables, tecnología operativa y monitoreo y ajuste en tiempo real, la distancia de soplado de aire del cable óptico se puede aumentar significativamente para garantizar el buen progreso de la construcción. La tecnología eficiente de soplado de aire de cables ópticos no solo puede aumentar la velocidad de tendido de las redes de fibra óptica, sino también reducir los costos de construcción y brindar un fuerte apoyo al desarrollo de redes de comunicación modernas.
