La terminación de fibra óptica se refiere a la conexión física entre Patch Cord o cables y equipos. Es un paso necesario para la conexión en red de fibra óptica y proporciona una manera conveniente para la conexión cruzada de fibra óptica y la distribución de señales de ondas de luz. Generalmente tenemos dos formas de terminar cables de fibra óptica: mediante conectores o empalmes.
Al realizar la terminación del Patch Cord, el conector se puede colocar al final del arnés de fibra óptica. Desde la introducción de la tecnología de fibra óptica hace décadas, se han desarrollado una variedad de tipos de conectores, como SC, FC o LC. El conector óptico se compone de tres componentes principales: férula, conector y mecanismo de acoplamiento.
El conector óptico epoxi/pulido es un conector muy tradicional y ampliamente utilizado. Es posible que la mayoría de los conectores fabricados en fábrica sean conectores ópticos epoxi/pulidos. Esto se debe a la consideración de múltiples factores. /El tipo de pulido tiene un bajo costo y un rendimiento de baja pérdida, lo cual es relativamente confiable en comparación con otros tipos. El cable de fibra óptica se pega al conector con resina epoxi y el extremo se pule con una película pulidora especial. Este tipo de conectores ópticos tradicionales epoxi y pulidos se utilizan principalmente en implementaciones de redes de fibra óptica que requieren el uso de una gran cantidad de conectores.
Conector rápido, se pega un trozo de fibra en el casquillo, la cara del extremo del casquillo se pule hasta la superficie de PC/UPC/APC y el otro extremo de la fibra se corta y se coloca en el cuerpo del conector. Es más caro que el conector óptico epoxi/pulido. La siguiente figura muestra el componente Fast Connector de FCST.

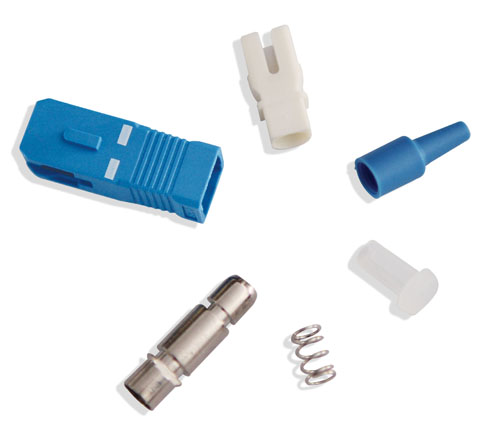

Ffigura 1:FCST CAROLINA DEL SUR Conector óptico
Se recomienda utilizar un localizador visual de fallas para monitorear la pérdida durante la terminación, porque una vez que hay un problema con el proceso de terminación, perderá tanto el conector como ambos conectores. Es adecuado para aplicaciones de cableado que utilizan menos conectores y que a menudo necesitan moverse, agregarse, cambiarse o probarse.
El empalme por fusión es otro tipo de terminación comúnmente utilizado en terminaciones de campo sin ningún conector. Se puede subdividir en empalme mecánico y soldadura.
El empalme mecánico es la conexión de dos o más fibras ópticas, que están alineadas con precisión y fijadas en su lugar mediante componentes mecánicos. Cabe señalar que las fibras ópticas que se empalman mecánicamente no están conectadas permanentemente, sino que se fijan y mantienen juntas con precisión para que la luz pueda ingresar a otra fibra óptica desde una fibra óptica.
Dado que todo el proceso de empalme mecánico es relativamente simple y rápido, generalmente se utiliza cuando el tiempo y las habilidades profesionales son limitados. Los técnicos de fibra óptica suelen utilizar empalmes mecánicos en cables de transmisión interiores.
El empalme por fusión utiliza el calor generado por el arco para lograr la terminación de la fibra, también conocida como fusión por arco. A diferencia del empalme mecánico, el empalme por fusión requiere una empalmadora por fusión, lo que intuitivamente muestra que su costo es mayor. Cuando comienza el proceso de empalme por fusión, debe quitar todas las capas protectoras en los extremos de cada fibra, luego cortar las fibras con una cuchilla de fibra de alta precisión, alinear los extremos de las fibras con una empalmadora por fusión y finalmente 'fusionarlos'. ' o 'soldado' mediante arco. La siguiente figura muestra la empalmadora por fusión FCST.

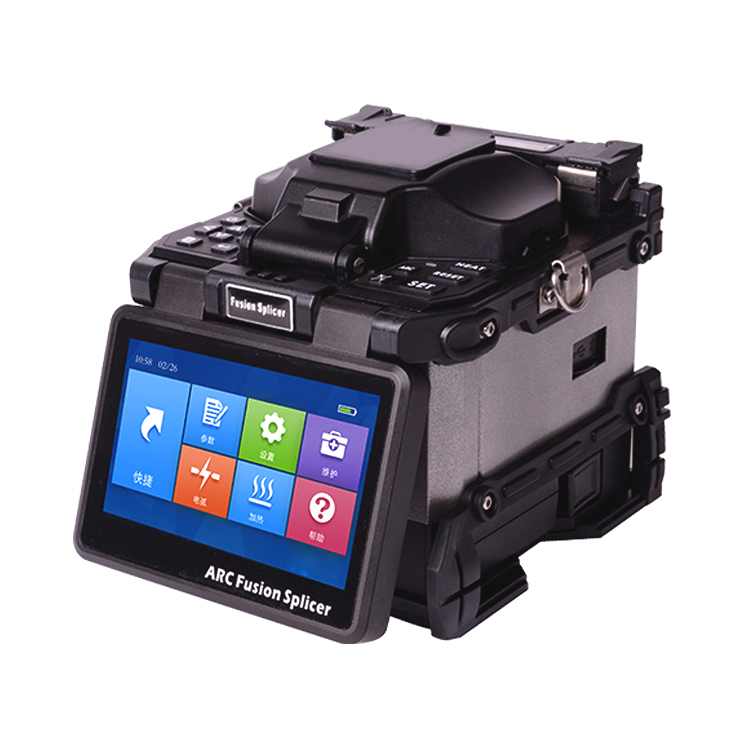

figura 2: Empalmadora de fusión de fibra de alineación de núcleo a núcleo FFS-60D
El empalme se utiliza generalmente en redes monomodo exteriores, de larga distancia y de alto rendimiento. Más importante aún, el empalme por fusión también es necesario en las fábricas que fabrican equipos de fibra óptica, como amplificadores y láseres de fibra.
En la actualidad, no existe un estándar uniforme en la industria para juzgar si es mejor utilizar conectores o empalmes para la terminación de fibra óptica. La elección de cuál es mejor depende de varios factores. Consulte las ventajas y desventajas de los conectores y empalmes que se enumeran a continuación. Quizás recibas ayuda.
1. Beneficios
En comparación con el empalme por fusión, es más fácil utilizar el conector para operar, sin el uso de una empalmadora por fusión, lo que ahorra tiempo y costos económicos.
2. Desventajas
La pérdida óptica de la terminación del conector es mayor que la pérdida óptica de la terminación de fusión.
1. Beneficios
En comparación con el uso de conectores, el empalme no sólo proporciona una unión más fuerte y confiable, sino que también tiene una menor pérdida de inserción.
El empalme se puede utilizar para mezclar varios tipos diferentes de cables ópticos; por ejemplo, un cable óptico de 48 núcleos se puede conectar a seis cables ópticos de 8 núcleos.
2. Desventajas
El empalme requiere operadores con habilidades profesionales y el costo de empalme y ensamblaje puede ser muy alto.
El empalme y el ensamblaje limitan la capacidad de almacenamiento de la batería, lo que no resulta conveniente cuando se trabaja al aire libre.
En el despliegue de redes de fibra óptica, además de los dos tipos de cables de fibra óptica con terminación in situ, los cables de fibra óptica preterminados se están volviendo cada vez más populares. Se pueden instalar inmediatamente sin tener que terminarlos y probarlos en el sitio. Aun así, para algunas situaciones, como transmisiones de larga distancia o cableado oculto en la pared, la terminación de campo es mejor porque tiene mayor flexibilidad. En general, considere factores como mano de obra, herramientas, costo, etc., y luego decida qué solución es más adecuada para su proyecto.
