En la topología de la red óptica, la aparición de divisores ópticos ayuda a los usuarios a maximizar el rendimiento de la red. Un divisor óptico es un dispositivo óptico pasivo que puede descomponer una señal óptica en múltiples salidas de señal óptica, incluidos uno o dos terminales de entrada y múltiples terminales de salida. Cuando el sistema de red óptica necesita acoplar y distribuir señales ópticas, se pueden utilizar divisores ópticos para lograrlo.
El divisor óptico es un componente óptico pasivo que divide las señales de vídeo y voz/datos de enlace descendente a los ONT de N usuarios, y envía las señales de voz/datos de enlace ascendente al OLT. Los divisores ópticos se pueden dividir según la tecnología: divisores ópticos cónicos fusionados (Cono bicónico fusionado con FBT) y divisores ópticos de potencia de guía de ondas ópticas planas (Circuitos PLC-Planar Lightwave). Según la proporción de división, se puede dividir en proporción de división igual y proporción de división desigual.

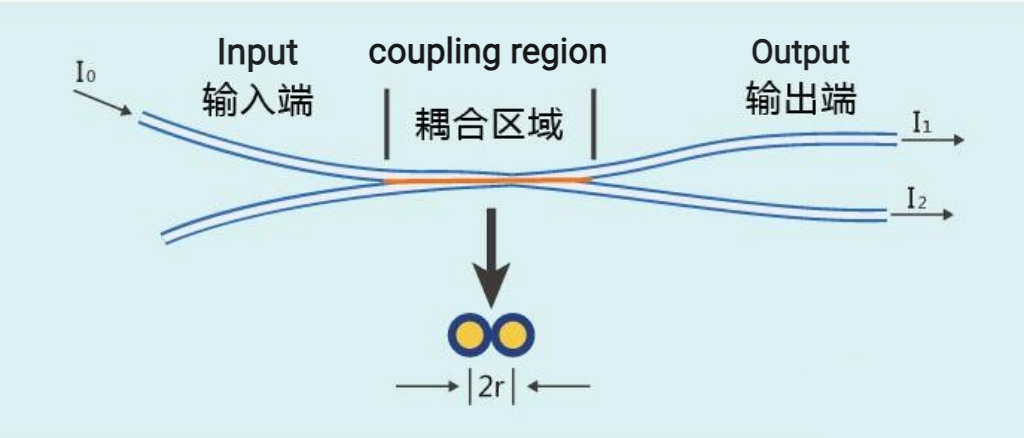

A. Tecnología de fusión cónica
Agrupe dos o más fibras ópticas, luego fúndalas y estírelas en una máquina ahusadora y controle los cambios en la relación de división. Una vez que la proporción de división alcanza el nivel requerido, se completa la fusión y el estiramiento.

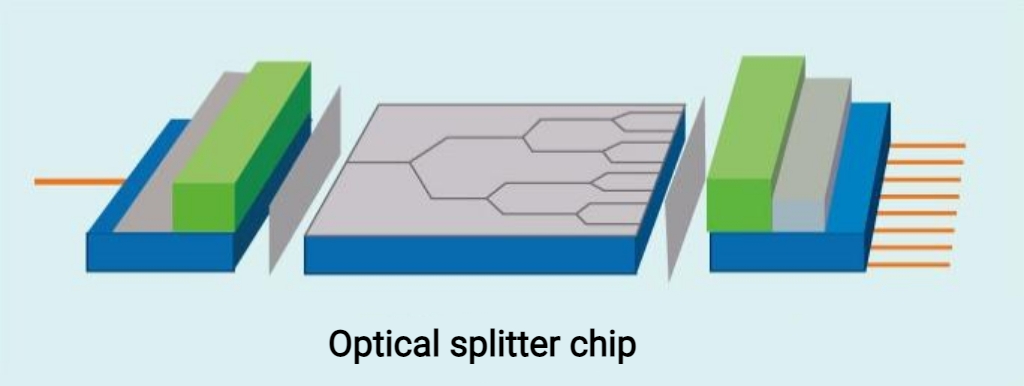

B. Tecnología de guía de ondas óptica plana
Basado en la tecnología de integración óptica, el proceso de semiconductores se utiliza para producir dispositivos de derivación de guías de ondas ópticas. La función de ramificación se completa en el chip. Se pueden lograr hasta 1x32 ramificaciones en un chip y luego los extremos de entrada y salida se acoplan y empaquetan en ambos extremos del chip. Conjunto de fibra óptica multicanal. Para obtener detalles sobre las ventajas y desventajas de las dos tecnologías, consulte el artículo. Tipo de divisor óptico: Comparación de divisor FBT y divisor PLC.
Cuando las señales ópticas se transmiten en fibras ópticas monomodo, la energía óptica no se concentra completamente en el núcleo y una pequeña cantidad de energía óptica se propaga cerca del revestimiento de la fibra. En general, cuando la distancia del núcleo de dos fibras ópticas es lo suficientemente cercana, la señal óptica transmitida en una fibra óptica puede ingresar a la otra fibra óptica, es decir, la señal óptica se puede redistribuir en las dos fibras ópticas, razón por la cual El origen del divisor óptico.
PLC Splitter es un dispositivo de distribución de energía óptica de guía de ondas integrado basado en sustrato de cuarzo. Tiene las características de tamaño pequeño, amplio rango de longitud de onda operativa, alta confiabilidad y buena uniformidad en la división de la luz. Es especialmente adecuado para conexiones en redes ópticas pasivas (EPON, GPON, etc.). También implementa división de señales ópticas para oficinas centrales y equipos terminales, proporciona una gama completa de productos 1×N y 2×N y personaliza divisores ópticos adecuados. para diversas ocasiones y diversos requisitos de relación de división para los clientes.

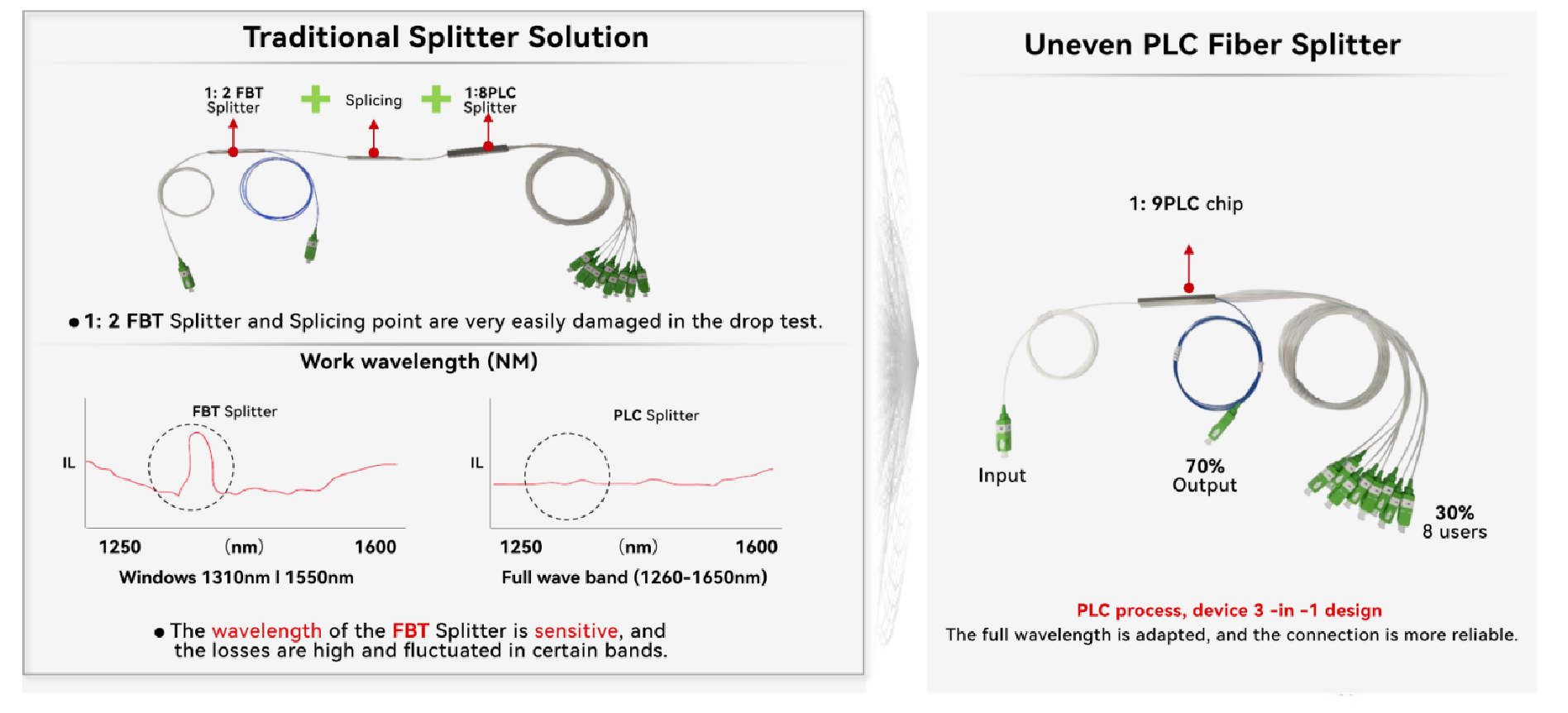

FIG3: Adopción del divisor de fibra PLC desigual para ahorrar recursos de fibra
El divisor PLC desequilibrado es un dispositivo integrado dos en uno desarrollado en base a la plataforma tecnológica de guía de luz plana (PLC) que tiene funciones de haz de relación desigual y de igual relación. Este dispositivo equivale a un divisor de haz desigual. Las funciones de acoplador y divisor de fracciones iguales están integradas en un solo dispositivo.
El divisor de fibra PLC desigual es un componente óptico central importante para realizar solución preconectorizada. Las ventajas de la solución de red óptica de proporción desigual son las siguientes:
Mediante el uso de tecnología de división desigual, se pueden usar cables ópticos de un solo núcleo o de doble núcleo para reemplazar los cables ópticos de 12 o 24 núcleos para conectar múltiples cajas de distribución de fibra óptica en serie, ahorrando una gran cantidad de recursos de fibra óptica y reduciendo costos. . Además, la combinación de tecnología de preconexión basada en cables ópticos de un solo núcleo o de doble núcleo puede eliminar el trabajo original de pelar las fibras ópticas en la caja de distribución de fibra, desempaquetar, empalmar y gestionar los cables ópticos, y puede mejorar la eficiencia de la construcción de la caja de distribución de fibra en aproximadamente un 70%.
En la actualidad, las proporciones de división ligera de 30%+70% y 15%+85% se utilizan comúnmente en el mercado y tienen menos pérdidas.

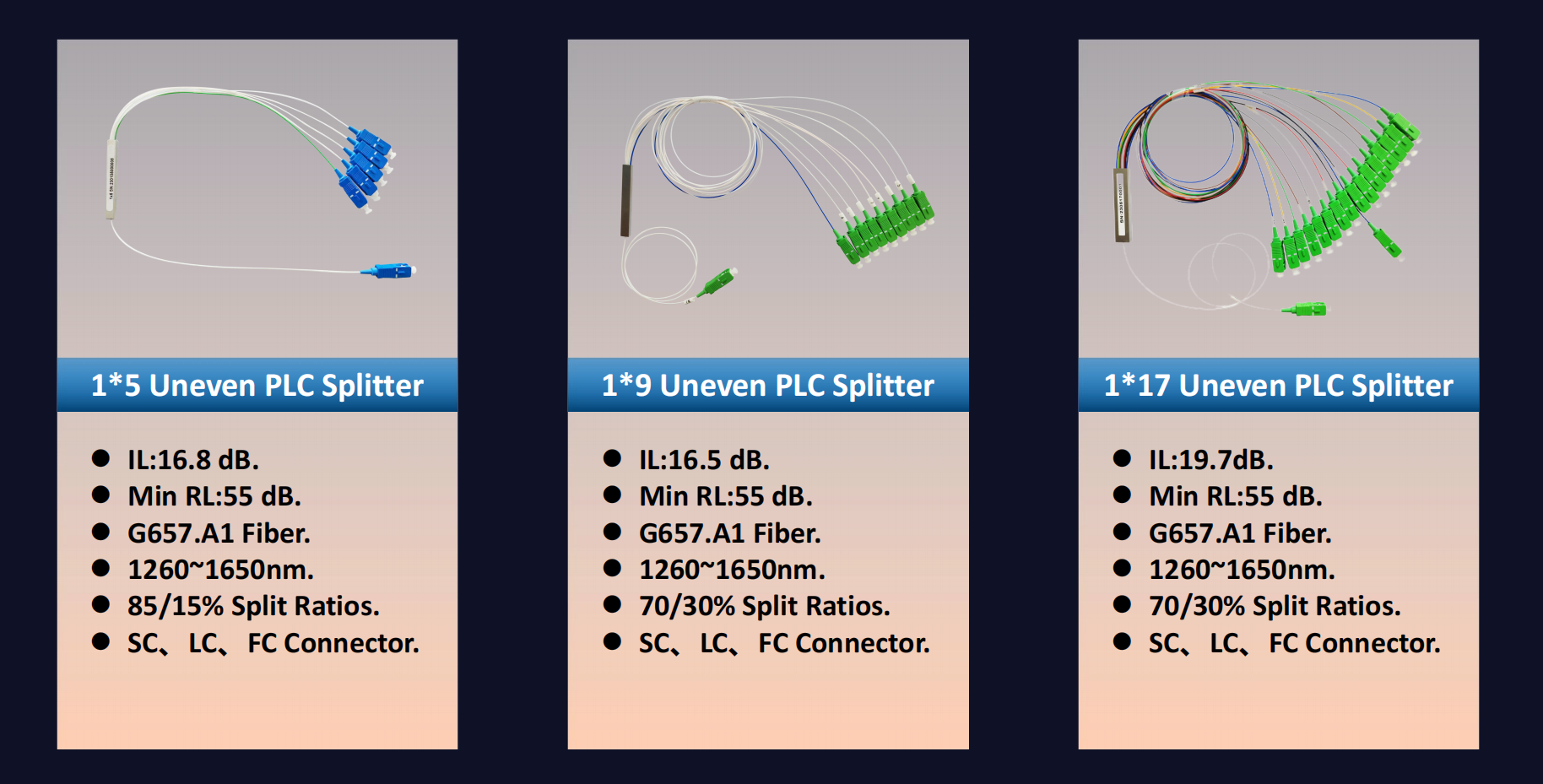

FIG4-Producto FastConnect Divisor de fibra PLC desequilibrado
