Conector de tubería con núcleo de silicio HDPE FCST-FDS-GC
FCST
FCST-FDS-G-C HDPE Silicon Core Pipe Connector
Ventajas de productos
l Conecte dos microductos que tengan el mismo diámetro exterior.
l Un diseño de acoplador de conducto de 40 mm para una instalación rápida y sencilla.
Especificaciones del producto
Construcción | Descripción |
Nombre del producto | Conector de tubería con núcleo de silicio HDPE FCST-FDS-GC |
Material | FCST-FDS-GA /B Cuerpo:P E FCST-FDS-G- C/FCST-SDC Cuerpo: ABS |
Color del producto | Negro, blanco, azul (admite colores personalizados) |
Tamaño del producto | 32/26 、40/33 、46/38 、50/42 、60/50 、63/54 |
Estándar de referencia | JT/T496-2004 、Q/KL020-2005 |
Apariencia | Brillo superficial, sin impurezas, sin rebabas, sin burbujas, sin grietas, rosca completa. |
Fuerza de conexión (en estado apretado) | 32/26 mm :≥ 4300N 32/28 mm : ≥ 4300 N 40/33 mm : ≥ 6700 N 46/38 mm : ≥ 8000 N |
Peso ( gramos ) | 194( 40/33 mm ) |
Resistencia a altas temperaturas | -40℃ ~+65 ℃ |
Tamaño del producto

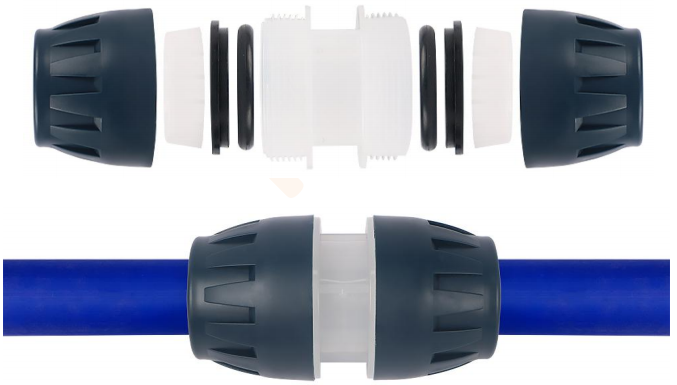

Estructura de productos
Secuencia de conexión:

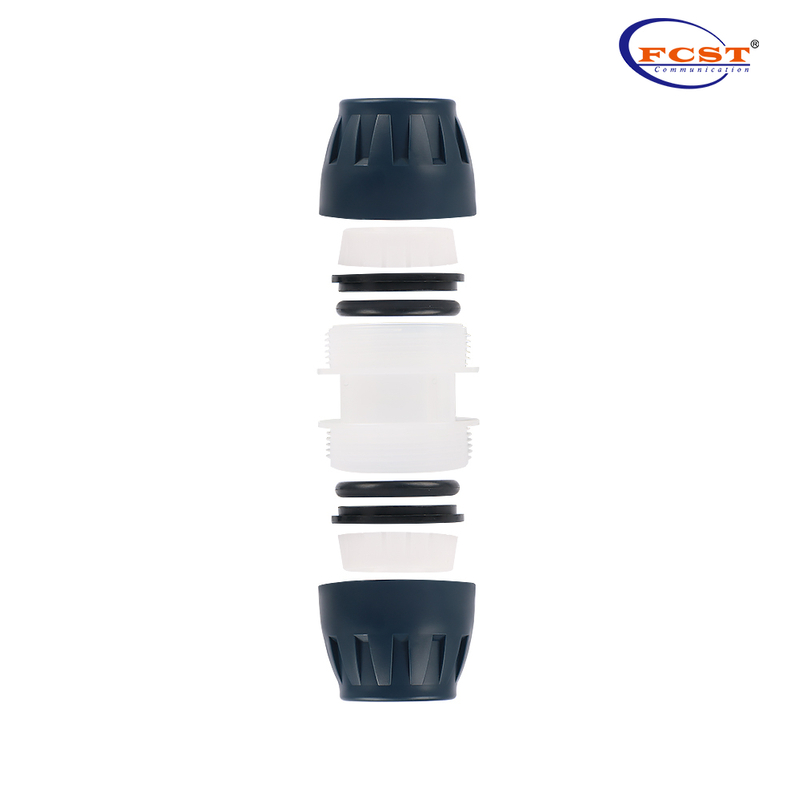

Tapa de extremo, collar elástico, junta, anillo de sellado de goma, tornillo de conexión, anillo de sellado de goma, junta, collar elástico, tapa de extremo
FCST-FDS-GC- 40/33 mm
Instalación
l 1. El acoplamiento de tubería de HDPE puede cortar ambos extremos del tubo con núcleo de silicio de manera plana y limpia;
l 2.Ensamble la conexión en el orden de conexión;
l 3.Apriete con las herramientas especiales proporcionadas con este producto para garantizar que la secuencia de montaje sea correcta y, cuando el ajuste esté en su lugar (Nota: no es necesario utilizarlas después de quemar herramientas en el proceso de ajuste), el rendimiento de sellado de la junta alcance una buena condición;
l 4. El conector de tubería de HDPE se puede desmontar y montar muchas veces. Después de un uso prolongado, desmonte la junta y vuelva a instalarla; compruebe cuidadosamente la eficacia del anillo de sellado.
