Cómo administrar la fibra óptica después de empalme？

El método científico de bobinado de fibra puede hacer que el diseño de la fibra óptica sea razonable, la pérdida adicional es pequeña, puede resistir la prueba del tiempo y el entorno hostil y puede evitar el fenómeno de rotura de la fibra causado por la extrusión.

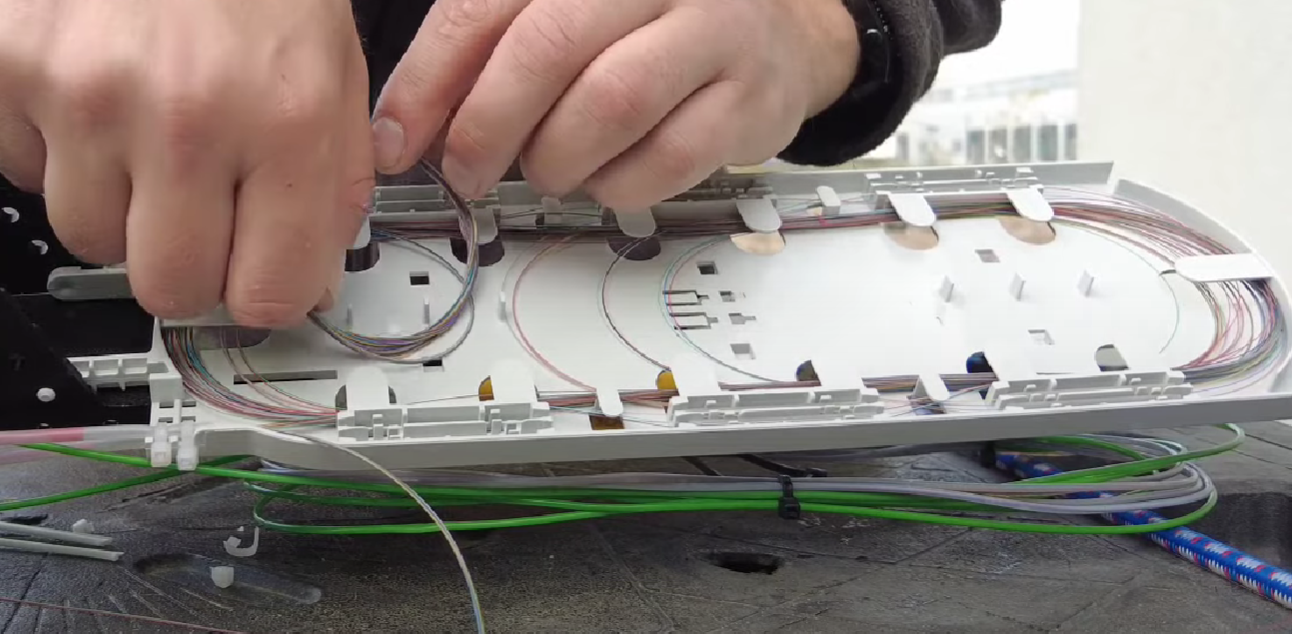

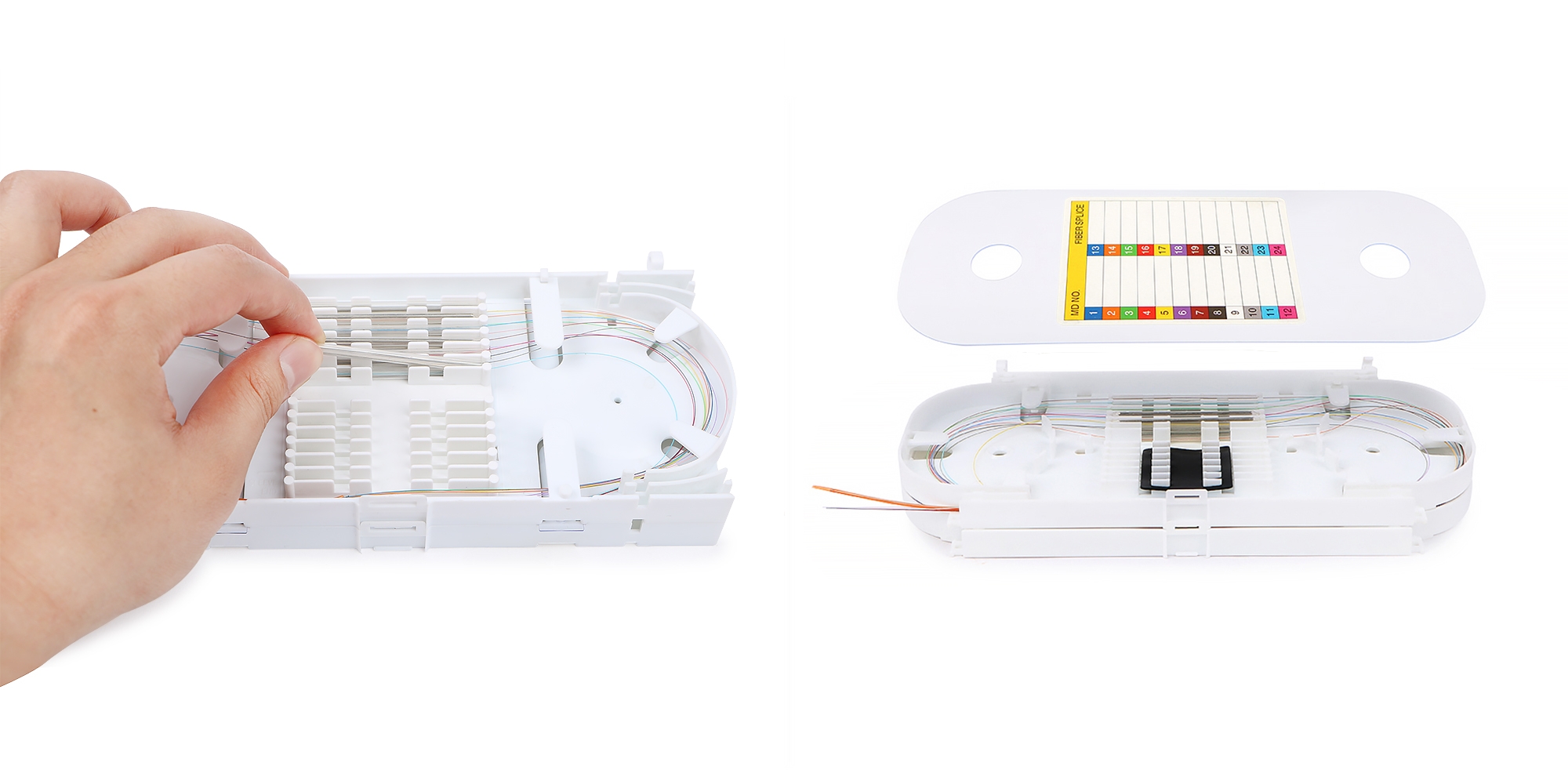

Bandeja de empalme de fibra

Optic Fibra Gestión Normas

1. Enrolle las fibras a lo largo de la dirección del tubo suelto o de la dirección de ramificación del cable óptico. El primero es aplicable a todos los proyectos de empalme; este último sólo es aplicable al extremo del cable óptico principal y tiene una entrada y múltiples salidas. La mayoría de las ramas son pequeños cables ópticos logarítmicos. La regla es enrollar la fibra una vez después de empalmar y termocontraer una o varias fibras en tubos sueltos, o fibras en un cable de dirección dividida. Evita la confusión de fibras ópticas entre tubos sueltos de fibras ópticas o entre diferentes cables ópticos derivados, lo que hace que su diseño sea razonable, fácil de enrollar y desmontar y más fácil de mantener en el futuro.

2. Toma el tubo termorretráctil Unidad de colocación en la bandeja reservada como unidad para enrollar la fibra. Esta regla se basa en la cantidad de tubos termocontraíbles. eso poder Se colocará en una pequeña área de colocación en la bandeja reservada en la caja de empalmes. El mismo haz de fibras ópticas causado por diferentes posiciones es desigual, difícil de enrollar y arreglar, e incluso aparecen curvas pronunciadas y pequeños círculos.

3. En casos especiales, como divisores ópticos, arriba o Para bajar pigtails, pigtails y otros dispositivos especiales en el empalme, es necesario empalmePrimero, encoja por calor y enrolle fibras ópticas ordinarias, y luego resuelva las situaciones anteriores por turno, por razones de seguridad. Gestión operación para evitar el aumento de pérdidas adicionales causadas por la extrusión.

Optic Fibra Gestión Mmétodo

1. Primero el medio y luego ambos lados, es decir, primero coloque los manguitos termorretráctiles en la ranura de fijación uno por uno, y luego trate las fibras restantes en ambos lados. Es beneficioso para proteger las uniones de fibras y evitar posibles daños causados ​​por la bobina de fibra. Este método se utiliza a menudo cuando el espacio reservado para la fibra óptica es pequeño y la fibra óptica no es fácil de enrollar y fijar.

2. Comience desde un extremo para enrollar la fibra, es decir, comience desde la fibra de un lado, fije el tubo termocontraíble y luego procese la fibra restante en el otro lado. De acuerdo con la longitud de la fibra restante en un lado, la posición de instalación del tubo de cobre efectivo se puede seleccionar de manera flexible, lo cual es conveniente y rápido, y puede evitar curvas pronunciadas y pequeños círculos.

3. En circunstancias especiales, como fibras ópticas individuales que son demasiado largas o demasiado cortas, se pueden enrollar por separado en el extremo; cuando hay dispositivos ópticos especiales, se pueden procesar en otra bobina, si están enrollados con fibras ópticas comunes, deben colocarse ligeramente sobre la fibra óptica común y se agrega un revestimiento amortiguador entre los dos para evitar la rotura de la fibra. causado por extrusión, y la fibra de cola de dispositivos ópticos especiales no debe ser demasiado larga.

4. Según la situación real, se utilizan diversas fibras de disco gráfico. Según la longitud de la fibra restante y el tamaño del espacio reservado en el disco, se enrollará de forma natural según la tendencia. No lo tire con fuerza. Debe utilizar con flexibilidad varios gráficos como círculo, elipse, 'CC' y '~' (nota R≥4cm), maximiza el uso del espacio en disco reservado y reduce eficazmente la pérdida adicional causada por la fibra del disco.

Además, Fortalecer el monitoreo de OTDR es de gran importancia para garantizar la calidad de la fusión de fibra óptica, reducir la pérdida adicional causada por la bobina de fibra y el posible daño a la fibra óptica causado por la caja de sellado. La continuidad del cable óptico es un trabajo meticuloso, especialmente en los enlaces de preparación de los extremos, soldadura, bobinado de fibra, etc., que requiere que el operador observe cuidadosamente, considerar cuidadosamente y operar de manera estandarizada.
