divisor óptico es el dispositivo óptico central en el sistema de red óptica pasiva (PON), que se usa ampliamente en fibra hasta el hogar (FTTH). Dispone de dos modos de distribución diferentes en red FTTH: distribución centralizada y distribución en cascada.
Centralizado Ddistribución

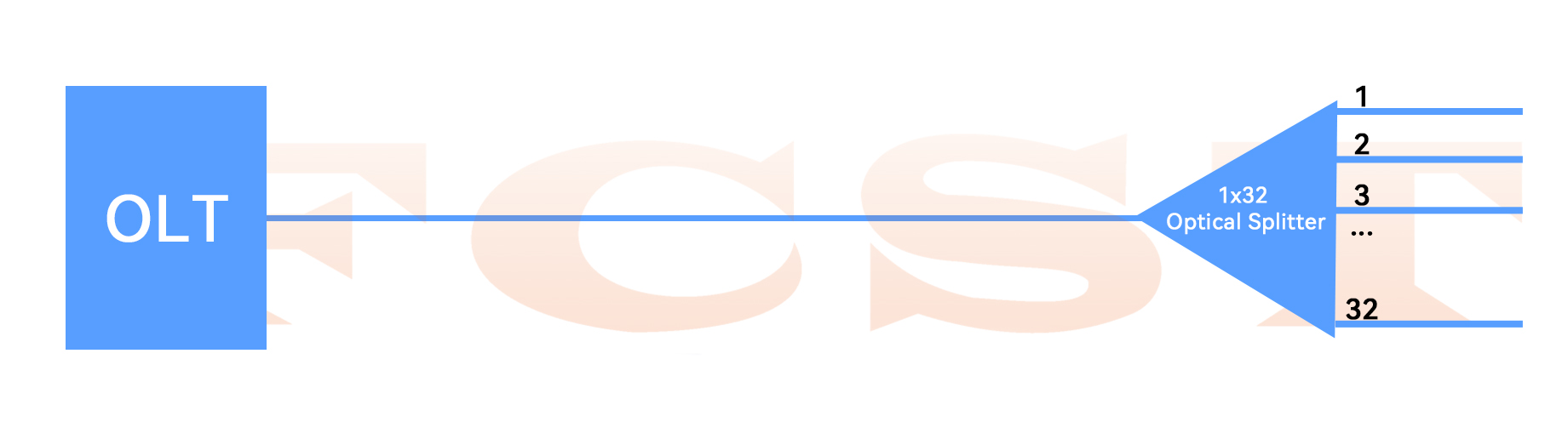

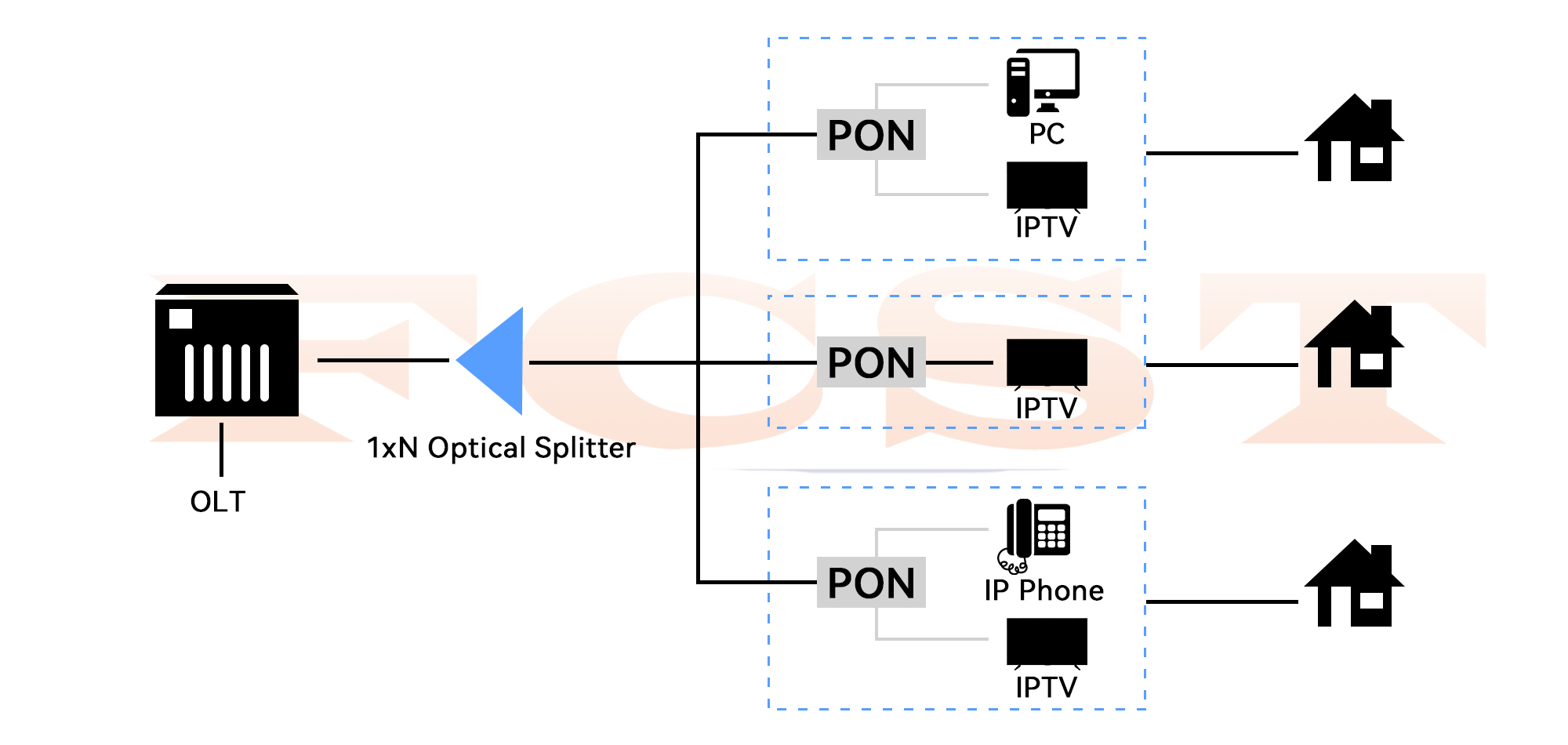

La distribución centralizada significa que los divisores ópticos entre el terminal de línea óptica (OLT) y la unidad de red óptica (ONU) son paralelos, y la forma básica es 'OLT → divisor óptico →ONU', donde la relación del divisor óptico suele ser 1 :32. En la distribución centralizada, el divisor óptico se distribuye centralmente en el caja de distribución de fibra, y está conectado directamente al OLT en la oficina central a través de una sola fibra, y el otro extremo está conectado a múltiples ONT en el extremo del cliente a través de múltiples fibras. Su uso se divide generalmente en cuatro situaciones:
1. Colóquelo en la sala de equipos al final de la oficina.
2. Colocarlo en la sala de la comunidad;
3. Colocado en la caja de entrega de luz comunitaria;
4. Colóquelo directamente en el pasillo.
La distribución centralizada tiene las ventajas de alta flexibilidad, bajo costo y fácil mantenimiento, y generalmente es adecuada para el centro de la ciudad o pueblo donde se concentran los usuarios.
en cascada Ddistribución

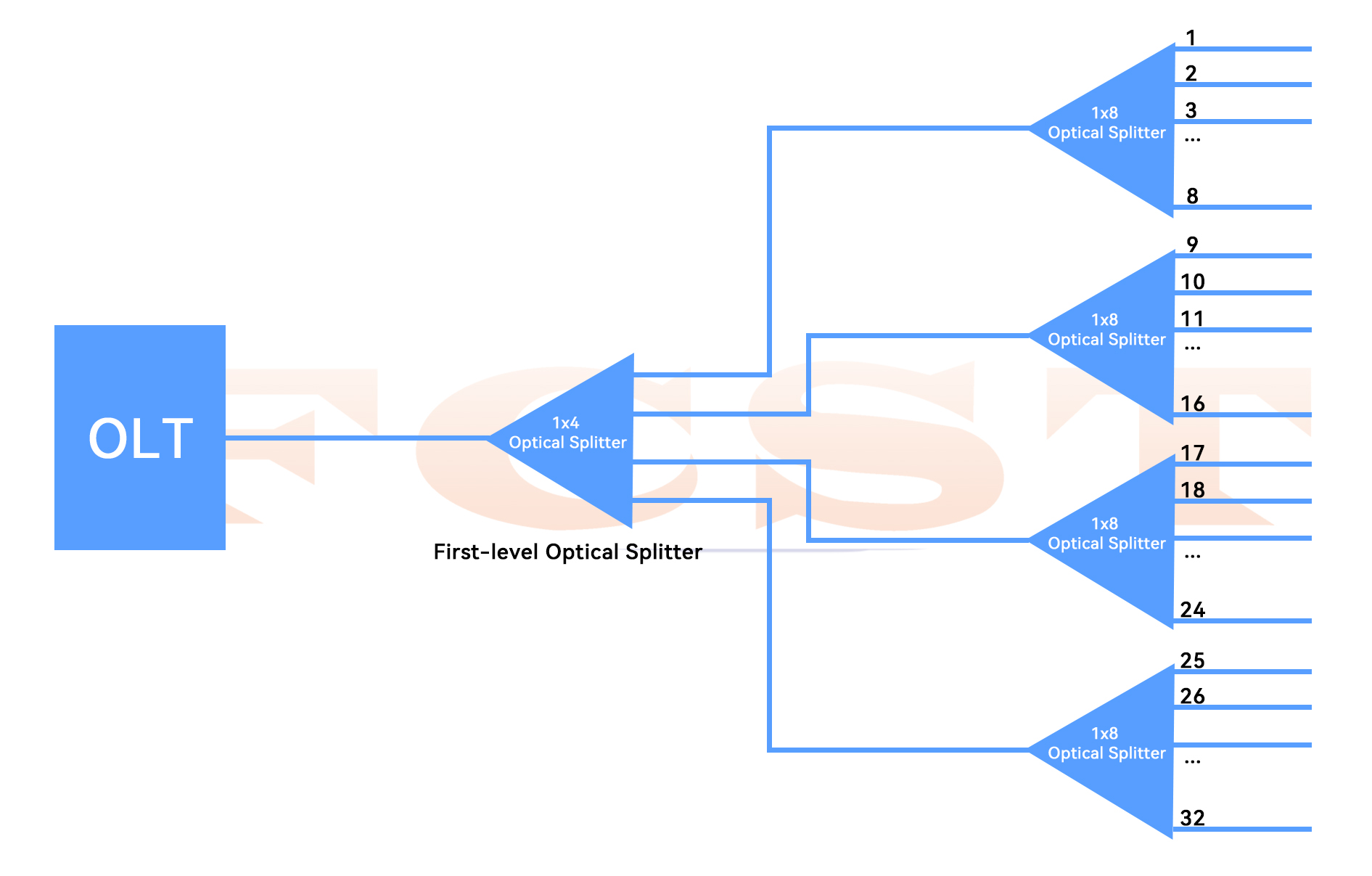

Distribución en cascada significa que el divisor óptico entre el terminal de línea óptica (OLT) y la unidad de red óptica (ONU) está en cascada, y la forma básica es 'OLT→ divisor óptico 1→ divisor óptico 2→ONU', donde el divisor óptico El divisor 1 suele ser 1:4 y el divisor óptico 2 suele ser 1:8. En una distribución en cascada, el divisor óptico 1 suele instalarse cerca del extremo de la oficina central y el divisor óptico 2 suele instalarse cerca del extremo del cliente, como por ejemplo dentro del pasillo. Su uso se divide generalmente en tres situaciones:
1. El divisor óptico de primer nivel se coloca en la sala de equipos de oficina y el divisor óptico de segundo nivel se coloca en la caja de transferencia óptica residencial;
2. El divisor óptico del primer nivel se coloca en la sala comunitaria y el divisor óptico del segundo nivel se coloca en la caja de transferencia óptica comunitaria;
3. El divisor óptico de primer nivel se coloca en la caja de transferencia óptica comunitaria y el divisor óptico de segundo nivel se coloca en el pasillo.
La distribución en cascada tiene las ventajas de un bajo costo de acceso para los usuarios y un ajuste flexible de la relación de división óptica, y generalmente es adecuada para aldeas con usuarios dispersos.
El divisor de fibra se puede colocar en diferentes ubicaciones de la red FTTH según la red PON, lo que implica el uso de una configuración de derivación centralizada (una sola etapa) o en cascada (varias etapas) en la parte distribuida de la red FTTH. De hecho, ambos enfoques tienen sus propias ventajas y desventajas. Entonces, ¿cuál deberías implementar? La comparación entre distribuciones centralizadas y en cascada se explorará a continuación.
Centralizado Ddistribución Nred

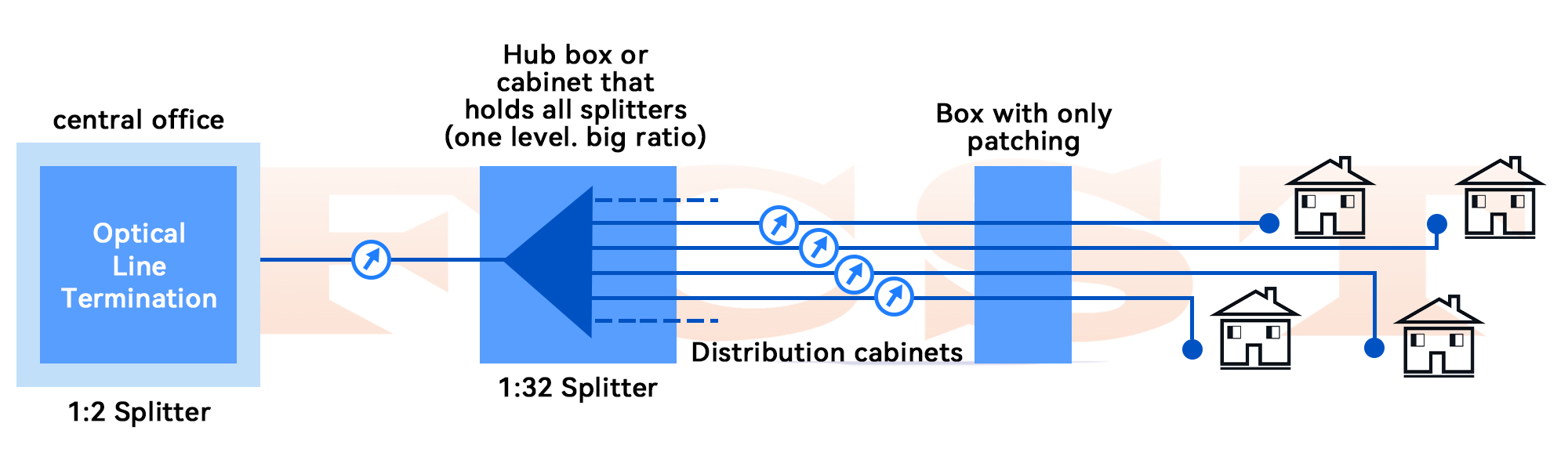

En la distribución centralizada, generalmente se adopta la relación de derivación combinada de 1:64, siendo el divisor en el extremo de la oficina de 1:2 y el gabinete de 1:32. Estos divisores de fibra de una sola etapa pueden colocarse en múltiples ubicaciones de la red o instalarse en una ubicación central. Pero en la mayoría de los casos, el divisor de fibra centralizado se coloca en un dispositivo externo (OSP) para reducir la cantidad total de fibra necesaria.
El puerto activo OLT (terminal de línea óptica) en la sala central (CO) se conecta/empalma con las fibras ópticas que salen de la sala central (CO). La fibra óptica pasa a través de diferentes dispositivos de sellado hasta el puerto de entrada del divisor de fibra óptica que normalmente se encuentra en el gabinete. El puerto de salida del divisor de fibra ingresa a la red de distribución FTTH y llega al domicilio del potencial cliente a través de diferentes cierres y cajas de terminales interiores/exteriores denominadas ONT (Terminales de Red Óptica). Por lo tanto, en esta topología dividida centralizada, PON conecta un puerto OLT a 32 OnT.
en cascada Ddistribución Network

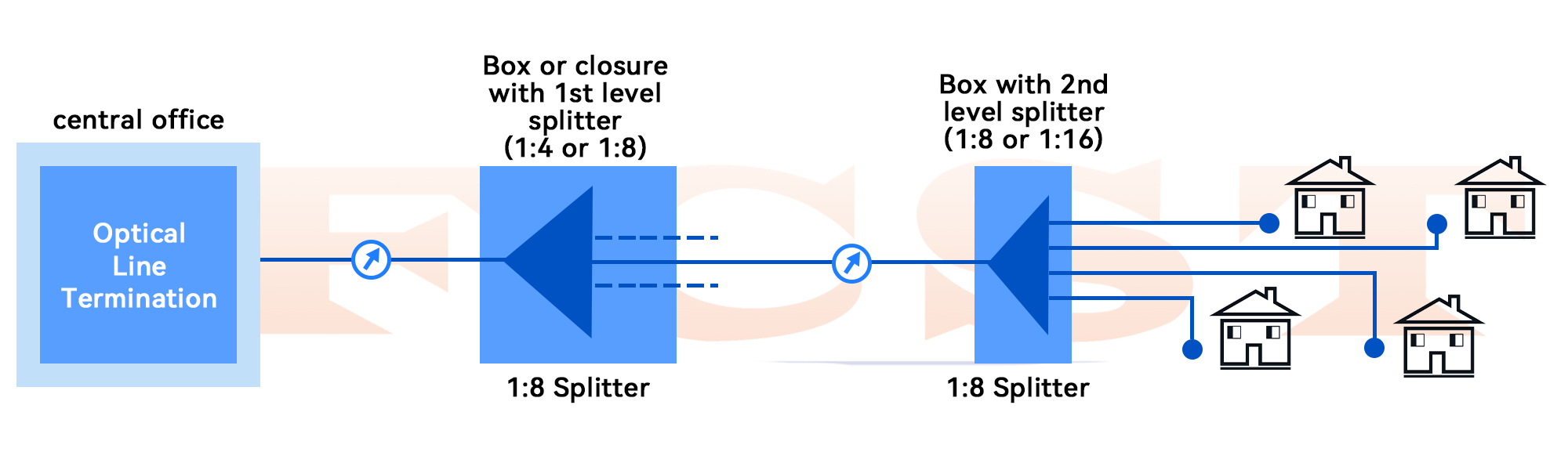

A diferencia de la topología del divisor centralizado, el método del divisor en cascada no tiene un divisor de fibra en la oficina central. Los puertos OLT están conectados/empalmados directamente a fibras de planta externas. El divisor de primer nivel (1:4 o 1:8) se instala en un recinto no lejos de la oficina central. La entrada del divisor de fibra de primera etapa se conecta a la fibra OLT desde la oficina central. Un divisor de fibra óptica de segundo nivel (1:16 o 1:8) se encuentra en la caja de terminales muy cerca de la ubicación del cliente, y cada divisor cubre de 8 a 16 viviendas. La entrada a estos divisores PON es la fibra de la salida del divisor de primera etapa anterior.
Centralizado Ddistribución ADakota del Norte Cen cascada Ddistribución In FTTH-PON Nred
De la introducción anterior a las redes distribuidas centralizadas y en cascada, sabemos que en una red distribuida centralizada, todos los divisores PON están ubicados en un solo cierre, lo que maximiza la utilización de OLT y proporciona un único punto de acceso para la resolución de problemas. Pero debido a que el divisor debe conectarse al cliente mediante un conector o un extremo del conector separado, el costo del cable de distribución será muy alto.
En una red distribuida en cascada, el divisor PON está ubicado en dos o más dispositivos de cierre diferentes, lo que minimiza la cantidad de fibra que se debe implementar para brindar el servicio. Sin embargo, esto puede resultar en un uso ineficiente del puerto PON del OLT y puede aumentar el tiempo de prueba y puesta en servicio para el cliente.
Cómo elegir entre una distribución centralizada ¿Red y una red de distribución en cascada?
Tipo | Ventajas | Desventajas |
Ccentralizado Ddistribución | Utilización de OLT (cargada por el crecimiento) | Necesidad de poner más fibra. |
Tecnología orientada al futuro y fácil de cambiar | El elemento de red más grande del OSP | |
Monitoreo y Mantenimiento | Agregar infraestructura adicional | |
Cen cascada Ddistribución | Reducir el gasto de capital continuo del cliente. | Más agentes activos y más divisores ópticos. |
Reducir el número de gabinetes asignados | Una red inflexible | |
Flexibilidad en la proporción de asignación del área de servicio. | Menos capacidades de monitoreo y mantenimiento. |
Además de la información sobre las diferencias entre los dos enfoques de implementación de redes centralizadas y distribuidas en cascada, a continuación se ofrecen algunos consejos sobre cómo decidir cuál elegir. La arquitectura de la red FTTH dependerá de una variedad de factores, incluido su presupuesto y la escalabilidad futura esperada.
Además, la densidad de la base de clientes es uno de los determinantes más importantes. En las zonas urbanas, las redes de distribución en cascada serán la mejor opción para escalar y conectar rápidamente a muchos usuarios. Por otro lado, dada la flexibilidad de las zonas rurales o menos pobladas, las redes de distribución centralizadas son mejores.
