Estado de Disponibilidad: | |
---|---|
5G+4G Sistema remoto de fibra óptica digital
FCST
5G+4G Digital Optical Fiber Remote System
Descripción del producto
El sistema es una solución complementaria de cobertura rentable y de alta potencia. El sistema utiliza una combinación de arquitectura de la unidad de dos niveles "Au+Ru " y es compatible con redes 4G.
En comparación con el sistema remoto de fibra óptica digital 4G tradicional, la ventaja es que puede Proporcione más de 100 m ancho de banda de radiofrecuencia, y al mismo tiempo, tenga en cuenta el esquema MIMO tanto en enlace ascendente como en enlace descendente, tecnología de compresión digital más avanzada, tecnología de retraso de sistema más baja, tecnología de sincronización más confiable y gran tecnología de DPD de ancho de banda, comparado con 4G Digital óptico óptico digital digital repetidores, el producto general ha mejorado significativamente las capacidades técnicas y comerciales.
Red de arquitectura
Especificaciones del producto
Especificaciones funcionales del sistema | |
Función | |
Frecuencia | Apoya la banda de frecuencia de China Telecom y China Unicom 5G/4G · 2.1GHz:2110 - 2170/1920 - 1980(4T4R) · 1.8 GHz:1830 - 1880/1735 - 1785(2T2R) |
Estructura del sistema | Unidad de acceso + Unidad remota |
Número de canales | Apoyar a 6 canales hacia arriba/hacia abajo (4g es 2 canales,5G es 4 canales) |
Capacidad de red | Apoya la conexión de fibra y las redes entre AU y RU Networking de la cadena de soporte (Nivel 8), Networking Star (8 puertos), Función de diagrama de topología de redes de redes de red híbridas y función de consulta de nodo de soporte |
Protección del amplificador | Detectar el estado del amplificador de potencia, evite que el amplificador de potencia se queme cuando sea anormal |
DPD | Soporte del interruptor DPD y el interruptor de supresión máxima |
Tiempo de retardo | Función de ajuste automático y manual de retraso de soporte, rango de ajuste de retraso ≥ 50 crogundos, precisión de ajuste de retraso ≤ 2 microsegundos |
Detección de onda estacionaria | Apoyo |
Detección de potencia | Apoyo |
AGC | Apoyo |
Interruptor de ahorro de energía | Incluye el modo de ahorro reduce el consumo de energía durante el tráfico inactivo |
División celular y expansión | Soporte para la división y expansión de las células agregando Au Cascade |
Diseño compatible | Admite antena incorporada y tiene una interfaz de antena externa |
Gestión | Admite la gestión centralizada a través del acceso de red cableado e inalámbrico al sistema OMC Gestión de soporte a través del software OMT local |
Fiabilidad | MTBF(Tiempo medio entre fallas del sistema) :≥100,000h MTTR(Tiempo estimado o promedio para reparar) :≤0.5h |
Especificaciones funcionales del sistema | ||
Especificaciones de RF | ||
Categoría de equipo | Unidad de acceso | Unidad remota |
5 g de frecuencia | Ul:1920 - 1980MHz / DL:2110 - 2170MHz | |
5 g de ancho de banda | 60MHz | |
5G Número de canales | 4T4R | |
4G frecuencia | Ul:1735 - 1785MHz / DL:1830 - 1880MHz | |
Ancho de banda 4G | 50MHz | |
4G Número de canales | 2T2R | |
Transmisión de potencia | -10dbm(±2db) | 40dbm(±2db) |
Metida | ±2db | |
Ganar | 50dB(±2db) ;Rango de ajuste≥30dB;Paso de ajuste≤1dB | |
Retraso de transmisión | ≤8 μs | |
EVM | DPD≤5%(QPSK/16QAM/64QAM/256QAM ) | |
Figura de ruido | ≤5dB | - |
Error de frecuencia | ≤ ±0.01ppm | |
Relación de onda estante de voltaje | ≤1.5 | |
Fluctuación en la banda | ≤3DB | |
Especificaciones de transmisión óptica | ||
Rango dinámico de ruta óptica | ≥15dB | |
Potencia de salida óptica | ≥-9dbm | |
Distancia de transmisión óptica | 20 km |
Especificaciones funcionales del sistema | ||
Especificaciones físicas | ||
Categoría de equipo | Unidad de acceso | Unidad remota |
Ambiente | temperatura:-5 ℃~+45 ℃ humedad :≤80% | temperatura:-40 ℃~+55 ℃ humedad:≤95% |
Nivel de protección | IP30 | IP65 |
Peso del equipo | ≤20 kg | |
el consumo de energía | ≤65 | ≤400 |
Volumen de equipos | 1U | ≤20L |
Metodo de instalacion | Soporte de instalación estándar de gabinete de 19 pulgadas e instalación de pared | Soporte de la instalación de pared y polo |
Tamaño del equipo | 440 × 261 × 43.6 mm | 479 × 310 × 115 mm |
Especificaciones de interfaz | ||
Categoría de equipo | Unidad de acceso | Unidad remota |

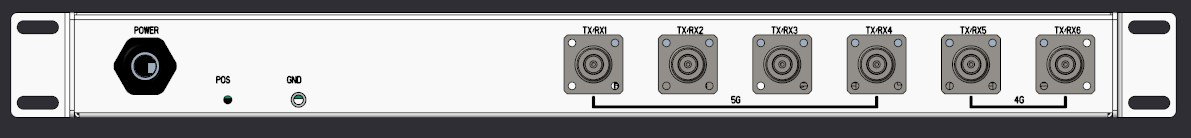

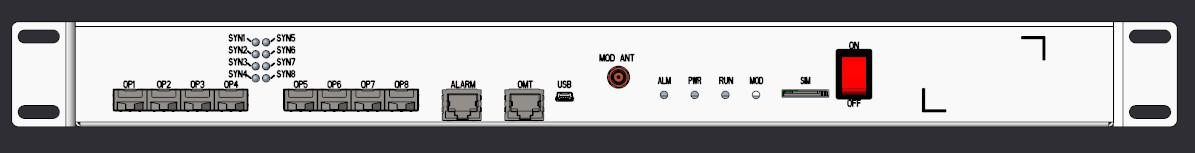

Descripción de la interfaz del dispositivo |
Interfaz RF:N-mujer ×6 Interfaz óptica:10G SFP+ ×8 gestión:1G RJ-45 ×2(OMC+OMT) USB:Tipo C ×1 Tarjeta SIM ×1 Mod hormiga ×1 |
Interfaz RF:N-mujer ×4 Interfaz óptica:10G SFP+ ×2 gestión:1G RJ-45 ×1(OMT) |
