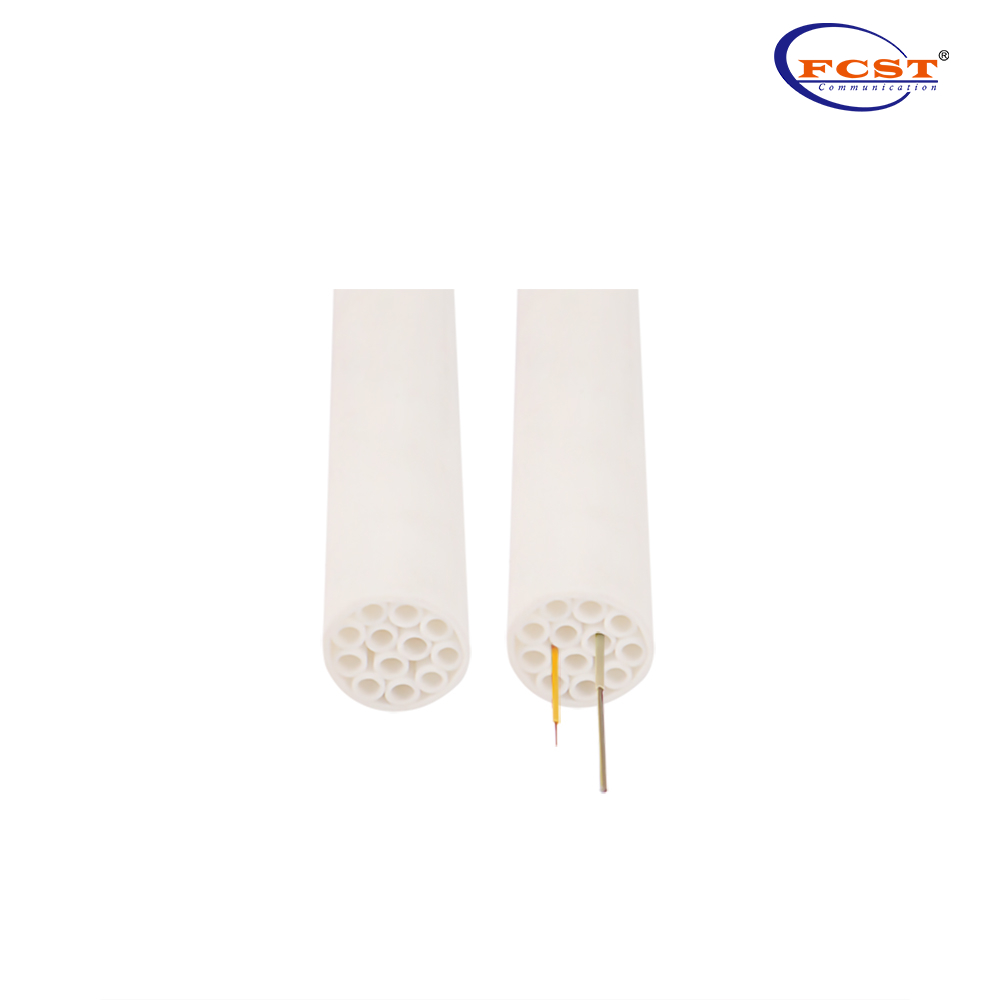

12-3.5 mm LSZH Tuble Bundle
FCST
12-Ways 5-3.5mm LSZH Tube Bundle
Prueba | Característica | Método de prueba | Criterios de aceptación |
Materias primas | |||
1 | Bundles se fabrica con 100% de HDPE virgen | ||
2 | Índice de flujo de fusión | ASTM 1238 190℃ @ 2.16 kg de carga | ≤ 0.40 g/10 minutos |
3 | Densidad | ASTM D792 | 0.940~0.958 g/cm3 |
4 | Resistir al estrés ambiental (F50) | ISO 4599 | Mínimo 96h |
Propiedades físicas y mecánicas - Micro conducto interno 5/3.5 mm | |||
1 | Apariencia visual | Inspección visual | Acanalado dentro y superficie exterior suave, libre de ampollas, agujero retráctil, descamaciones, rasguños y rugosidad. |
2 | Diámetro externo | FCST | 5.0 mm ± 0.1 mm |
3 | Muro espesor | FCST | 0.75 mm ± 0.10 mm |
4 | Iespacio libre de diámetro nner | Soplando bola de acero | Una bola de acero de 3.0 mm se puede soplar libremente a través del conducto. |
5 | Ovalidad | FCST | ≤ 5% |
6 | Presurización | 5 minutos @15Bar cada conducto | No Daño y fuga |
7 | Ktinta | IEC 60794-1-2 Método E10 | ≤ 50 mm |
8 | Tfortaleza de ensayo | Tasa de extensión: 100 mm/min | ≥ 185n |
9 | Ccorrer | Longitud de la muestra: 250 mm Carga: 550n Duración de máx. Carga: 1 min Tiempo de recuperación: 1 hora | No Deformación residual> 15% del diámetro interno y externo, pasará la prueba de espacio libre de diámetro interno. |
10 | Impact | IEC 60794-1-2 Método E4 1.0 J Impacto, Tiempo de recuperación 1 hora | No Deformación residual> 15% del diámetro interno y externo, pasará la prueba de espacio libre de diámetro interno. |
11 | Hcomer reversión | 110℃ ~ 23℃, 1 hora | ≤ 3% |
12 | Men. Radio de curvatura | 60 mm | No Deformación residual> 15% del diámetro interno y externo, pasará la prueba de espacio libre de diámetro interno. |
13 | Co-eficiente de fricción | 750 mm de diámetro, bucle de 450 °, masa de 5 kg | ≤ 0.1 |
14 | Color e impresión | Inspección visual | As por especificación del cliente |
Prueba | Característica | Método de prueba | Criterios de aceptación |
Propiedades físicas y mecánicas: paquetes de tubo | |||
1 | Apariencia visual | Inspección visual, OVarela de uter: negro | Acanalado dentro y superficie exterior suave, libre de ampollas, agujero retráctil, descamaciones, rasguños y rugosidad. |
2 | Diámetro externo | FCST | 22.4 mm*20.4 mm (± 1.1 mm) |
3 | Vaina Muro espesor | FCST | 1.20 mm ± 0.20 mm |
4 | Presurización | 5 minutos @15 bar cada conducto | No Daño y fuga |
5 | Tfortaleza de ensayo | Tasa de extensión: 100 mm/min | ≥ 2200n |
6 | Ccorrer | Longitud de la muestra: 250 mm Carga: 1000n Duración de máx. Carga: 1 min Tiempo de recuperación: 1 hora | No Deformación residual> 15% del diámetro interno y externo, pasará la prueba de espacio libre de diámetro interno. |
7 | Impact | IEC 60794-1-2 Método E4 3.0J Impacto, Tiempo de recuperación 1 hora | No Deformación residual> 15% del diámetro interno y externo, pasará la prueba de espacio libre de diámetro interno. |
8 | Men. Radio de curvatura | 480 mm | No Deformación residual> 15% del diámetro interno y externo, pasará la prueba de espacio libre de diámetro interno. |
9 | Color e impresión | Inspección visual | Naranja o según la especificación del cliente |
Los paquetes completos del micro conducto HDPE en el tambor se pueden almacenar al aire libre máximo. 6 meses en la fecha de producción.
Temperatura de almacenamiento: -40 ° C ~ +70 ° C
Temperatura de instalación: -30 ° C ~ +50 ° C
Temperatura de funcionamiento: -40 ° C ~ +70 ° C
Packing Información
