¿Cuántos métodos diferentes para instalar un cable de fibra óptica?

Debido a las diferentes condiciones y requisitos de construcción, los cables de fibra óptica se tenderán con diferentes métodos y escenarios. Los métodos de colocación más habituales incluyen: entierro directo, techo (instalación aérea), tubería (subterráneo), bajo el agua y en interiores, etc.

1. Entierro directo

El entierro directo se refiere al método de tendido de cables ópticos directamente en el suelo subterráneo. Por lo general, en suelos ordinarios y duros, los cables ópticos deben enterrarse a menos de 1,2 metros de la superficie.

Durante la construcción de cables ópticos enterrados directamente, es necesario excavar la base del suelo según se solicite, luego colocar el cable óptico enterrado en el fondo de la zanja y luego rellenar el suelo. Para que sea más fácil encontrar el lugar de tendido del cable óptico durante el mantenimiento, después de rellenar el suelo, se enterrarán piedras de marcado en la superficie cada 50 metros. Los cables ópticos directamente enterrados se pueden tender de forma manual o mecánica.

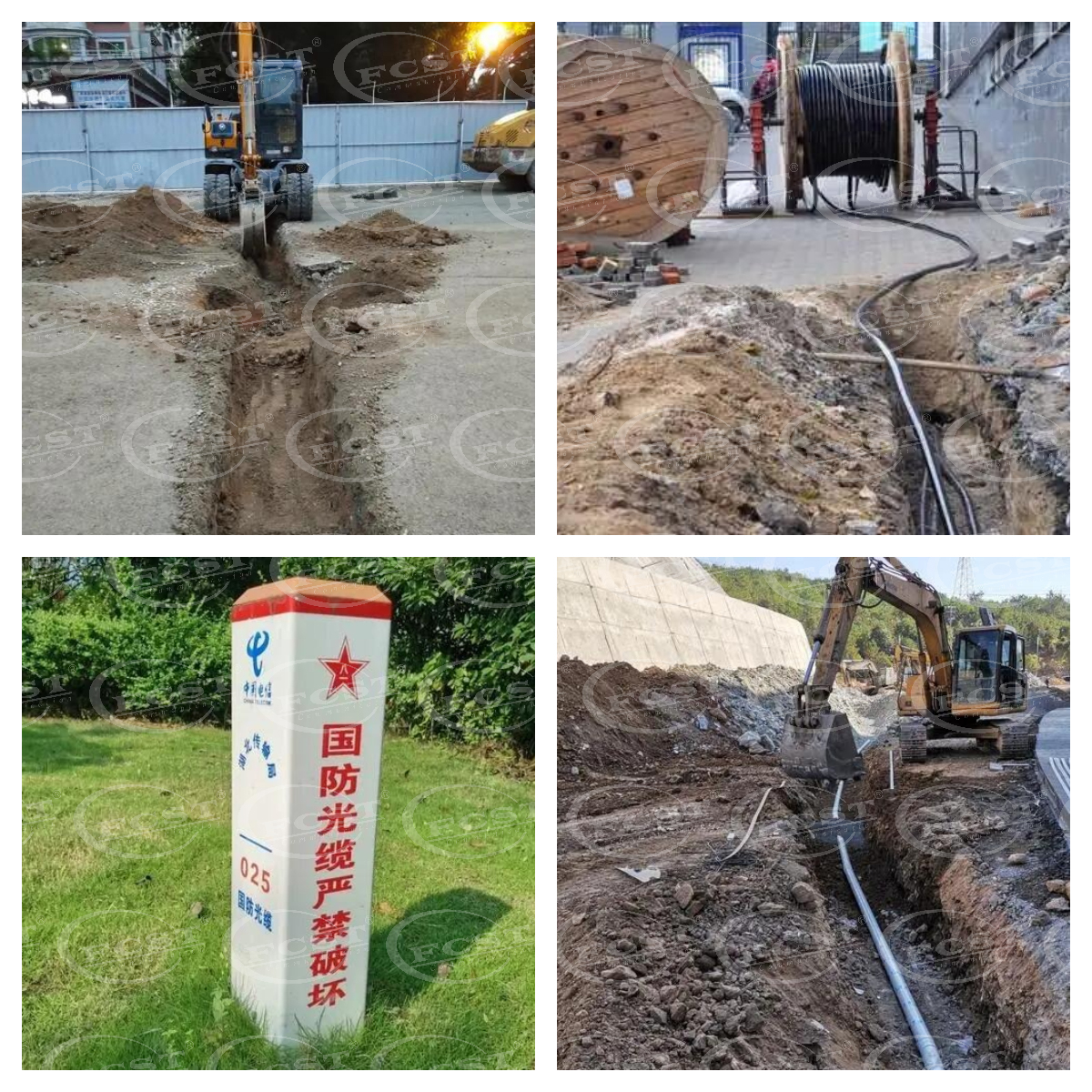

La figura 1 muestra la construcción de cables ópticos enterrados directamente.

Los cables ópticos enterrados directamente generalmente utilizan la estructura GYTA53. Esta estructura equivale a agregar una tira de acero cromado y una funda exterior de polietileno a la funda de los cables ópticos GYTA ordinarios, como se muestra en la Figura 2, para que el cable óptico tenga un mejor rendimiento de protección.

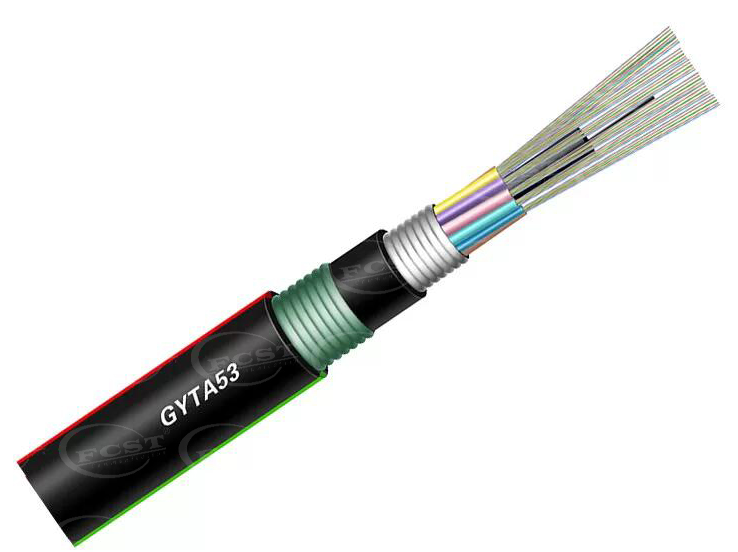

La Figura 2 es un diagrama esquemático de la estructura del cable óptico GYTA53.

En la década de 1990, se inició en todo el país la construcción a gran escala de líneas de cable óptico de larga distancia (incluidas la primera y la segunda línea troncal actuales). En aquella época, las líneas de cables ópticos de larga distancia utilizaban principalmente el enterramiento directo. La seguridad de las líneas de cables ópticos directamente enterradas es mejor, pero los costos de construcción y mantenimiento son altos y es difícil ampliar la capacidad. Por lo tanto, se reemplaza gradualmente por el soplado de aire de tuberías de plástico a larga distancia y otros métodos de colocación. Actualmente, se utiliza en algunas secciones donde el terreno está escasamente poblado y el método de colocación aérea no es adecuado (como: pastizales, desiertos) todavía hay una pequeña cantidad de construcción.

Desde la perspectiva de la gestión del proyecto, el contenido de construcción de las tuberías de plástico de larga distancia enterradas en la naturaleza es similar al de los cables ópticos enterrados directamente. Por lo tanto, algunos propietarios a menudo manejan cables ópticos soplados por aire enterrados en tuberías de plástico de larga distancia en la naturaleza como proyectos de líneas de cables ópticos enterrados directamente, pero desde la perspectiva del método de tendido de cables ópticos, lo anterior debe pertenecer al tendido de tuberías ópticas. cables.

2. Arriba (instalación aérea)

La sobrecarga del cable óptico significa que el cable óptico depende de soportes como postes para suspender el cable óptico en un espacio de 3,0 metros a 8,0 metros sobre el suelo. Los soportes utilizados para los cables ópticos aéreos son principalmente postes eléctricos, y la separación entre postes (la distancia entre postes eléctricos adyacentes) es generalmente de unos 50 metros.

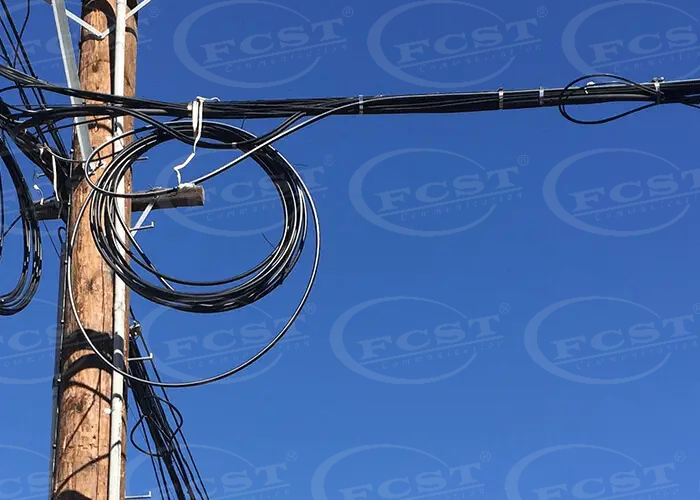

Figura 3 Línea de cable óptico aéreo

Los cables aéreos de fibra óptica son más baratos de construir, pero también menos seguros. A menudo es fácil quedar atrapado por vehículos demasiado altos al cruzar la calle; Cuando se producen inundaciones, las carreteras conectadas con los polos suelen quedar arrasadas.

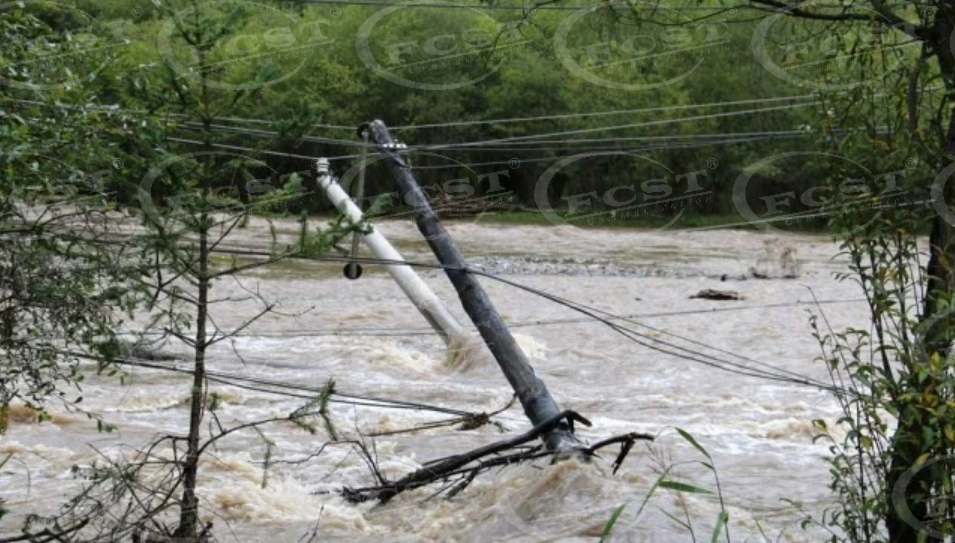

Figura 4 La línea aérea de cable óptico descolorida

3. Tendido de tuberías

tendido de tuberías de cables ópticos suele referirse al tendido de cables ópticos en tuberías de comunicación subterráneas mediante tracción o soplado de aire. Las tuberías de comunicación subterránea generalmente consisten en un grupo de tuberías enterradas bajo la superficie y pozos de registro) en ambos extremos del grupo de tuberías. Un grupo de tubos suele estar formado por uno o más tubos de plástico. Dependiendo del área de construcción y la longitud del tramo, las tuberías de comunicación subterráneas generalmente se dividen en tuberías urbanas y tuberías de larga distancia.

Las tuberías interiores generalmente se construyen en áreas con densos servicios de comunicación, como áreas urbanas, suburbios o ciudades comerciales, y la longitud de la sección es de aproximadamente 100 metros. Los cables ópticos se tienden generalmente en tuberías mediante tracción de pozo o tracción mecánica.

Los oleoductos de larga distancia suelen construirse en la naturaleza. Los tubos están hechos de Tubos de plástico con núcleo de silicona de 40 mm/33 mm, con una longitud de tramo de unos 980 metros. Los cables ópticos deben colocarse en la tubería soplando aire, como se muestra en la Figura 5. Soplando aire El tendido de cables consiste en soplar aire comprimido en el tubo con núcleo de silicio, de modo que el cable óptico penetrado quede suspendido en el tubo con núcleo de silicio junto con el flujo de aire de alta velocidad. Al mismo tiempo, el mecanismo transportador de orugas de la máquina sopladora de cable sujeta el cable óptico y lo transporta hacia adelante.

Figura 5 Soplado de cable de fibra

Para mejorar la tasa de utilización de los recursos de los orificios de las tuberías, microducto y microcable Se han utilizado ampliamente en tuberías de telecomunicaciones a lo largo de carreteras.

4. Tendido de cable óptico en túnel ferroviario de alta velocidad

El tendido de cables ópticos a lo largo de líneas ferroviarias de alta velocidad no sólo es fácil de construir y muy seguro, sino que las líneas troncales de comunicación también pueden acortar las distancias de retransmisión y reducir los retrasos en la transmisión. En los últimos años, se ha vuelto cada vez más común que los cables ópticos troncales se construyan a lo largo de líneas ferroviarias de alta velocidad.

Las propias líneas ferroviarias de alta velocidad tienen necesidades de energía y comunicación. A ambos lados de los carriles se encuentran canales de corriente fuerte y de corriente débil. Los cables ópticos de comunicación se colocan en canales de corriente débil, como se muestra en la Figura 6.

El tipo de cable óptico tendido a través del canal de corriente débil del ferrocarril de alta velocidad suele utilizar GYTA58. Este tipo de cable óptico tiene la misma estructura que el cable óptico GYTA53, pero el revestimiento exterior del cable óptico está hecho de polietileno retardante de llama, libre de halógenos y con bajo contenido de humo (el revestimiento exterior del cable óptico GYTA53 es

polietileno), por lo que el cable óptico tiene ciertas propiedades retardantes de llama.

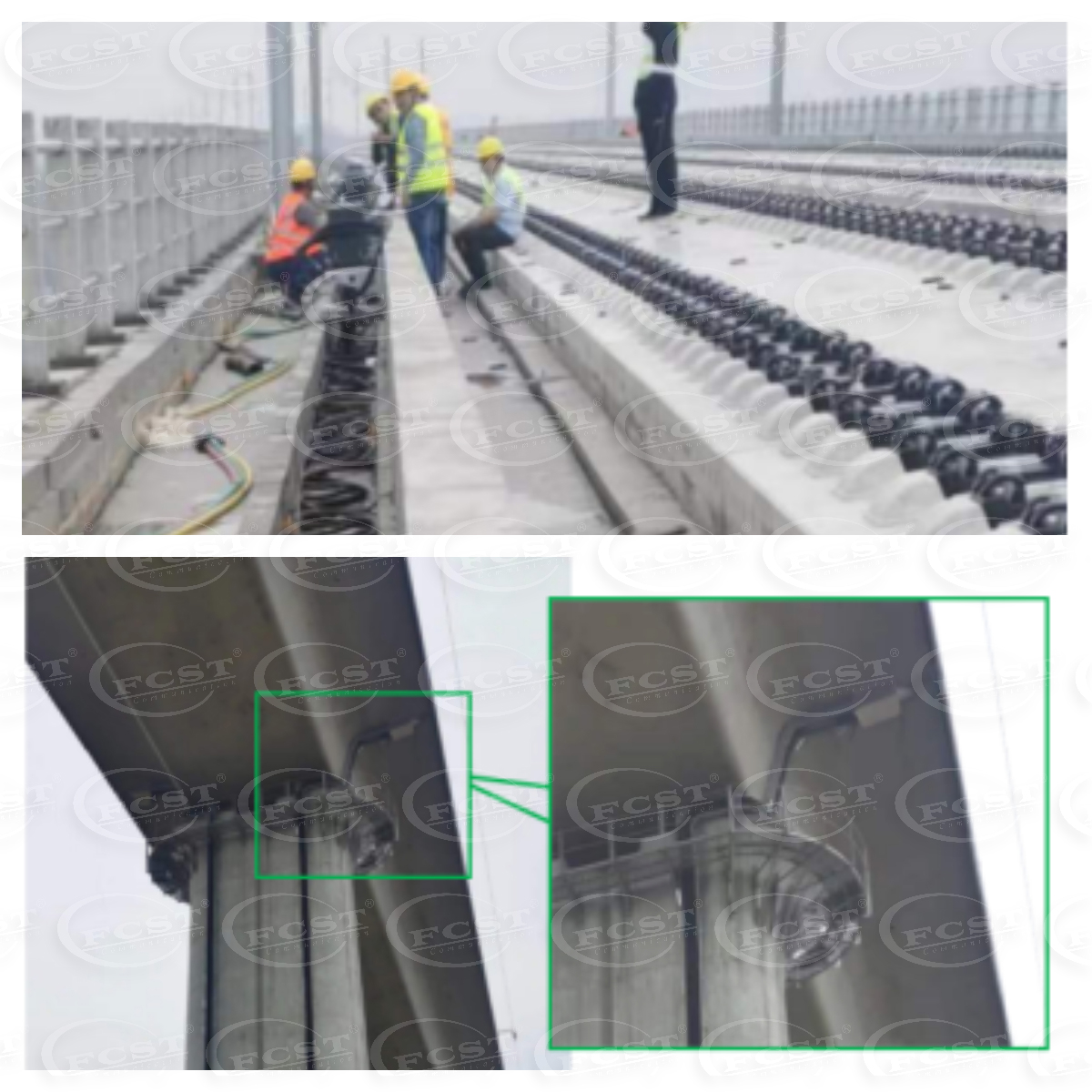

Figura 6 Tendido de cable óptico en túnel ferroviario de alta velocidad

Además de los cuatro métodos de tendido comunes: entierro directo, tuberías y aéreo, con la construcción de líneas ferroviarias de alta velocidad en los últimos años, hay cada vez más escenarios en los que los cables ópticos se tienden a lo largo de canales ferroviarios de alta velocidad. Además, las líneas enterradas directamente (cables ópticos enterrados directamente y tubos con núcleo de silicio enterrados directamente) implican un tendido bajo el agua al cruzar ríos. Cuando los cables ópticos ingresan a la estación de oficina, es necesario tenderlos en la estación de oficina.

Referencias

【1】GB 51158-2015 Especificaciones de diseño de ingeniería de líneas de comunicación

【2】GB 51171-2016 Especificaciones de aceptación de ingeniería de líneas de comunicación
