¿Cuál es el rango normal de pérdida de atenuación óptica de banda ancha?

Para la banda ancha de fibra óptica ordinaria, el rango ideal de atenuación de la luz es de -20 dBm a -25 dBm. Si la velocidad va a ser de 200 M, la atenuación de la luz debe ser inferior a -25 dBm. Cuando la atenuación de la luz es de -27 dBm, la velocidad máxima sólo puede alcanzar los 100 M.. W.Cuando -28dBm, la velocidad máxima solo puede alcanzar los 50M.

1.¿Cuál es la atenuación de la luz?

La decadencia de la luz generalmente se refiere a su flujo luminoso. Al cargar la superficie del tambor fotosensible, a medida que la carga se acumula en la superficie del tambor fotosensible, el potencial continúa aumentando y finalmente alcanza el potencial de 'saturación', que es el potencial más alto. El potencial superficial disminuirá con el paso del tiempo. Generalmente, el potencial durante la operación es menor que este potencial. El proceso por el cual este potencial disminuye naturalmente con el tiempo se llama proceso de 'desintegración oscura'. Cuando se escanea y expone el tambor fotosensible, el potencial del área oscura todavía se encuentra en el proceso de decadencia oscura; la densidad del portador en la capa fotoconductora del área clara aumenta rápidamente, la conductividad aumenta rápidamente, formando un voltaje fotoconductor, la carga desaparece rápidamente y el potencial de la superficie del fotoconductor también disminuye rápidamente. Llámelo 'decadencia de la luz'.

2.Causas de la atenuación de la fibra óptica.

a. Pérdida de absorción: la señal óptica transmitida en la fibra óptica será absorbida por el material de la fibra óptica, provocando atenuación.

b. Pérdida por dispersión: pequeños defectos o impurezas en la fibra óptica dispersarán la señal óptica en la fibra óptica, provocando atenuación.

do. Pérdida por flexión óptica: cuando la fibra óptica se dobla, la señal óptica en la fibra óptica se atenuará debido al cambio del ángulo de refracción.

d. Pérdida en la interfaz núcleo-revestimiento: la señal óptica en la fibra óptica se reflejará en la interfaz núcleo-revestimiento, lo que provocará una atenuación.

mi. Pérdida por asimetría del núcleo: cuando el núcleo de la fibra es asimétrico, la señal óptica se desviará, lo que provocará una atenuación.

F. Efecto de la temperatura de la fibra óptica sobre la atenuación: Los cambios de temperatura de la fibra óptica provocarán cambios en el coeficiente de expansión lineal del material de la fibra óptica, lo que dará como resultado una atenuación de la señal óptica.

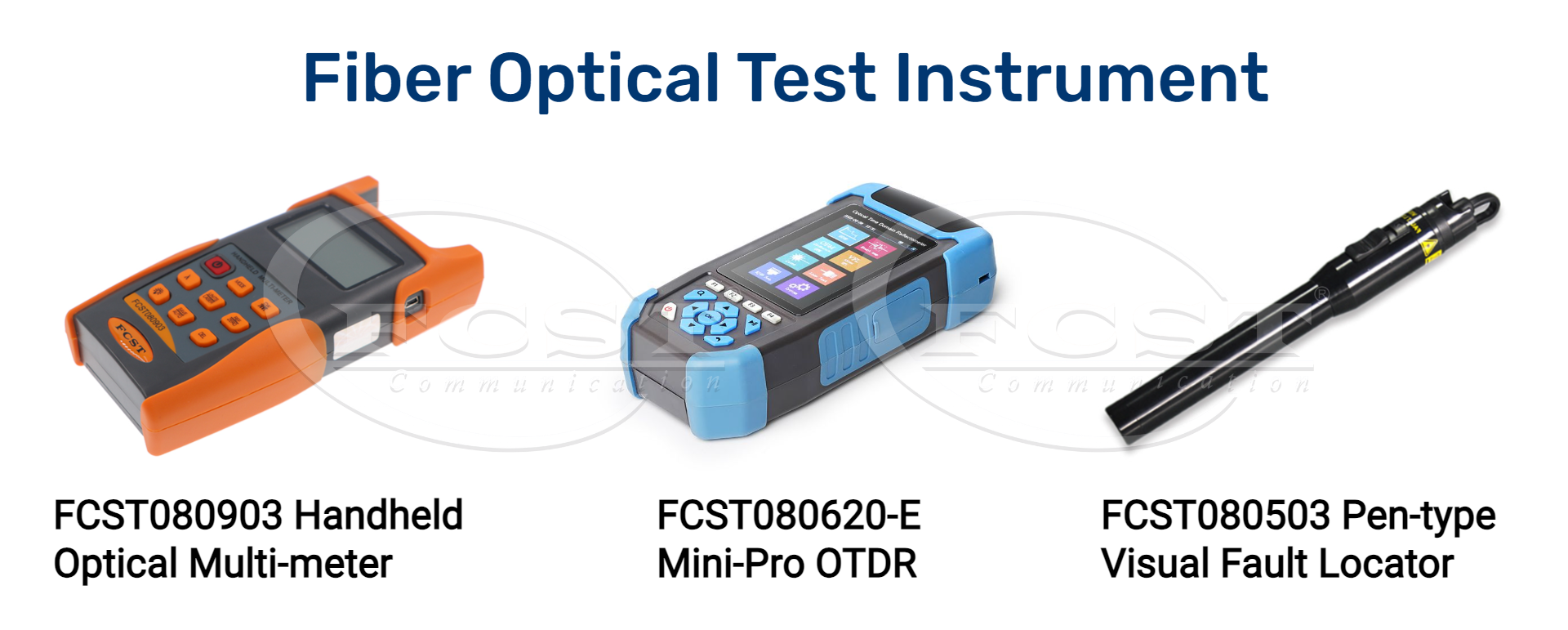

Al realizar pruebas de atenuación de fibra óptica, los instrumentos de prueba que generalmente utilizamos incluyen medidor de potencia óptica, OTDR, y localizador visual de fallos.

3.Cómo calcular la pérdida óptica?

1)Contabilidad de atenuación de proceso completo de ODN:

La prueba calcula los indicadores de transmisión según el método del peor valor. La distancia de transmisión entre EPON OLT y ONU debe satisfacer la siguiente fórmula:

Coeficiente de deterioro de la fibra óptica*Distancia de transmisión+pérdida del enchufe del separador óptico+número de cabezal de conexión de actividad*pérdida+equilibrio de deterioro de la línea de cable óptico ≤ El punto EPON R/sS/R permite la máxima caída.

2)Rango de punto de caída de EPON R/SS/R:

El puerto OLT PON envía energía de luz 2dBm~ 7dBm, la sensibilidad a la luz recibida es -27dBm;

ONU emite potencia luminosa -1dbm~ 4dBm, la sensibilidad a la luz recibida es -24dBm;

Considerando el costo del canal óptico de 1DB, la caída máxima del sistema EPON R/SS/R es 25dB de la ONU-OLT 1310nm, 25dB of OLT-ONU 1490 nm.

3)Coeficiente de descomposición de la fibra de fibra (incluido fijo fijo sempalmeloss):

(ONU-OLT, 1310nmetros): 0,4 dB/KM

(OLT-ONU, 1490 nm): 0,3 díasB/km

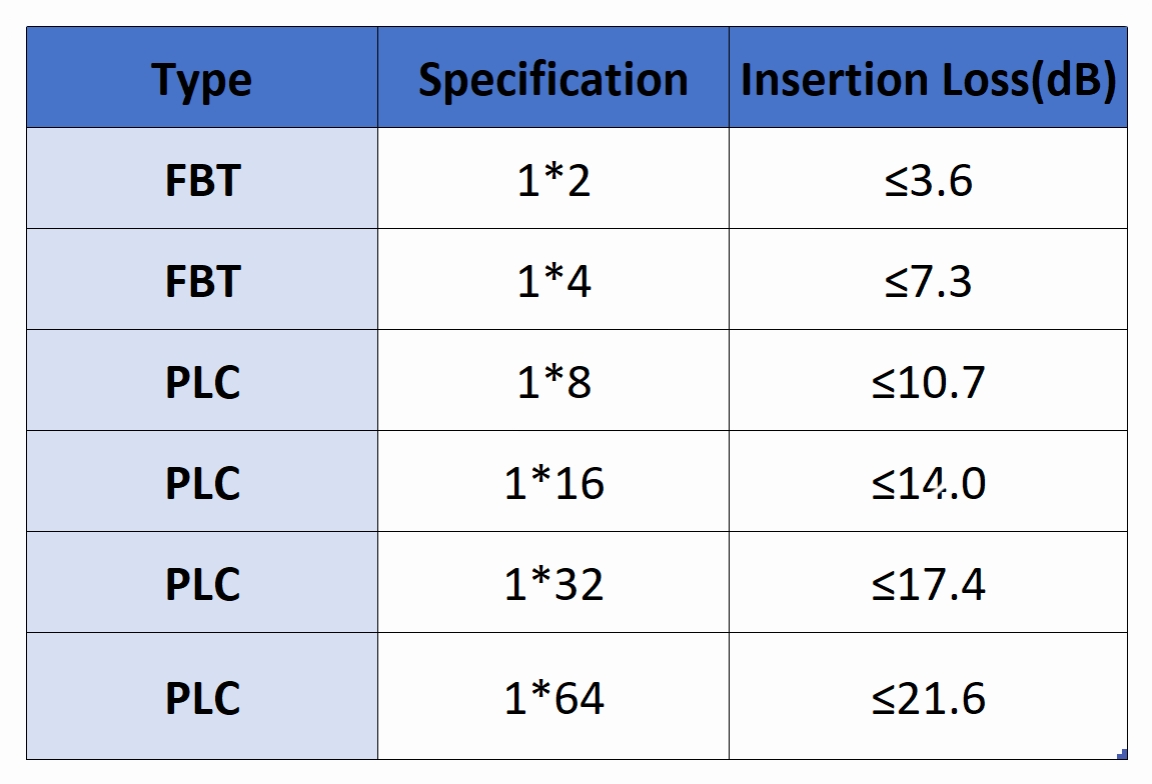

4)El valor típico de la sdivisor iinsertarPérdida de iones (esparcimiento uniforme, sin pérdida de conector)

5)Pérdida de carga de conexión de actividad: cada una actividad la pérdida de conexión del conector es 0,5dB.

6)Rico en línea de cable óptico:

Distancia de transmisión ≤5 km, toma 2dB

Distancia de transmisión ≤10 km, toma 2 ~ 3 dB

Distancia de transmisión> 10 km, tomar 3dB
