Al igual que con el sistema de transmisión por cable coaxial, los sistemas de redes ópticas también necesitan acoplarse, bifurcarse y distribuirse señales ópticas, lo que requiere un divisor óptico para lograrlo. El divisor óptico , también conocido como divisor, es uno de los componentes pasivos más importantes en el enlace de fibra óptica, es un dispositivo de empalme de fibra óptica con múltiples entradas y múltiples salidas, comúnmente se usa MXN para indicar que un divisor tiene M entradas y N salidas. Los divisores ópticos utilizados en los sistemas CATV de fibra óptica son generalmente divisores ópticos de 1×2, 1×3 y 1×N compuestos por ellos.
1. Principio de división del divisor óptico

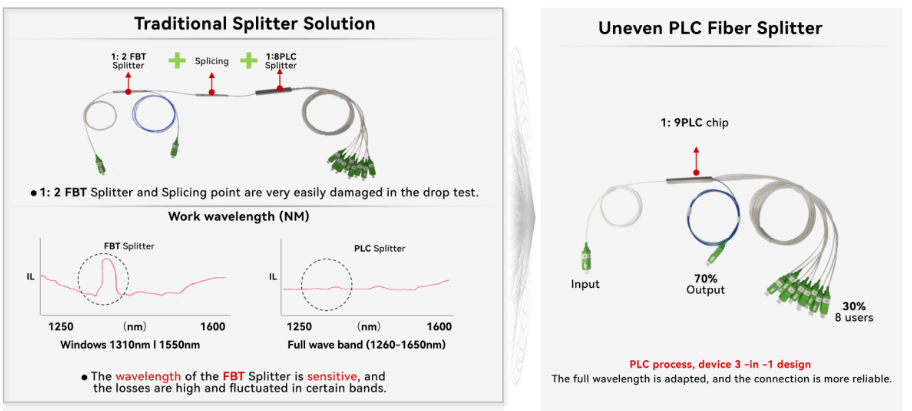

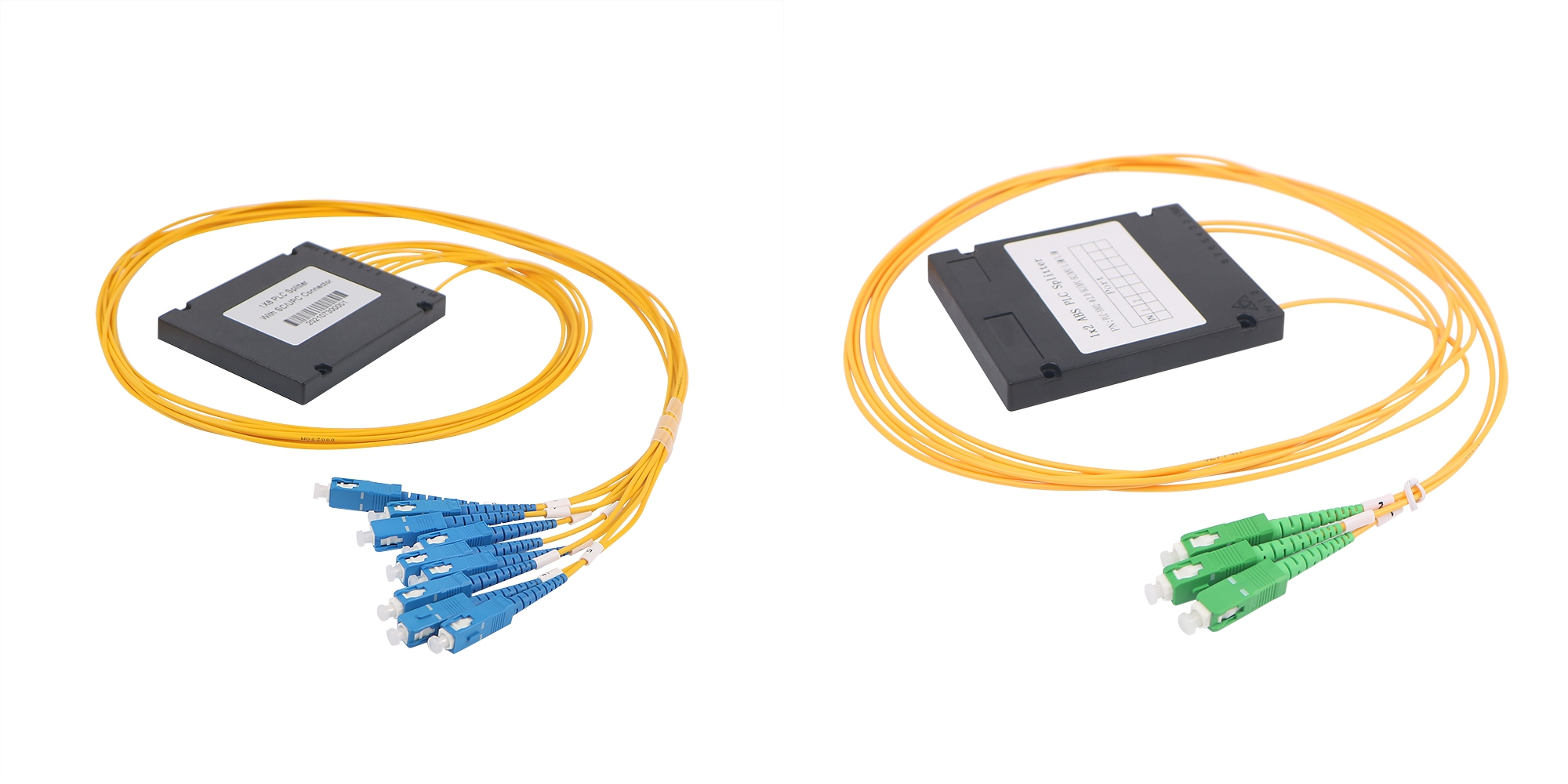

El divisor óptico según el principio se puede dividir en tipo de cono de tracción fusionado y tipo de guía de onda plana. Dos tipos de productos de tipo cono de tracción fusionado son dos o más fibras ópticas para fusión lateral y se convierten; El tipo de guía de onda plana es un producto de tipo componente microóptico, que utiliza fotolitografía, en la formación de sustrato dieléctrico o semiconductor de guía de onda óptica, para lograr la función de distribución de rama. Estos dos tipos de principio de intercambio de luz son similares, cambian la fibra óptica cambiando el acoplamiento del campo de desvanecimiento (acoplamiento, longitud de acoplamiento 〉, así como cambiando el radio de la fibra para lograr diferentes tamaños de la cantidad de ramificación, y viceversa, también puede haber más de una forma de combinar la señal óptica en una señal se llama sintetizador. El acoplador de fibra óptica de tipo cono fusionado debido al método de producción es simple, económico, fácil de conectar con la fibra externa para formar un todo y puede soportar la mecánica cambios de vibración y temperatura, etc., convirtiéndose actualmente en la corriente principal de la tecnología de fabricación del mercado.
El método de cono de tracción fundido consiste en quitar dos (o dos o más) para eliminar la capa de recubrimiento de la fibra óptica con un cierto método de interferencia, fusionarla bajo calentamiento a alta temperatura, mientras se estira hacia ambos lados y, finalmente, en el área calentada de la formación de un doble cono en forma de una estructura de guía de onda especial, a través del control de la fibra óptica para torcer el ángulo y la longitud del estiramiento se puede obtener mediante una proporción diferente del divisor. Finalmente se tira del área del cono con adhesivo de curado curado sobre un sustrato de cuarzo insertado en un tubo de acero inoxidable, que es el divisor óptico. Este proceso de producción debido al coeficiente de expansión térmica del adhesivo de curado y al sustrato de cuarzo, el tubo de acero inoxidable no es consistente, en los cambios de temperatura ambiente en el grado de expansión y contracción térmica no es consistente, esta situación es probable que provoque daños al divisor óptico, especialmente el divisor óptico colocado en el campo es más aún, que es el divisor óptico fácil de dañar la razón más importante. Para un mayor número de carreteras, la producción de divisores puede estar compuesta por más de dos divisores.
2. Especificaciones técnicas comunes del divisor óptico.
(1) Pérdida de inserción
La pérdida de inserción del divisor óptico es el número de dB de cada salida en relación con la pérdida óptica de entrada, y su expresión matemática es: Ai = -10lg Pouti/Pin, donde Ai es la pérdida de inserción del iésimo puerto de salida; Pouti es la potencia óptica del i-ésimo puerto de salida; Pin es el valor de la potencia óptica de la entrada.
(2) Pérdidas adicionales
La pérdida adicional se define como el número DB de la suma de la potencia óptica de todos los puertos de salida en relación con la pérdida de potencia óptica de entrada. Cabe mencionar que, para los acopladores de fibra óptica, la pérdida adicional es un indicador de la calidad del proceso de fabricación del dispositivo, reflejando la pérdida inherente del proceso de producción del dispositivo, cuanto menor mejor, mejor será la calidad de la producción de los indicadores de evaluación. La pérdida de inserción solo indica la condición de potencia de salida de cada puerto de salida, no solo el factor de pérdida intrínseca, sino que también considera la influencia de la relación de división. Por lo tanto, entre diferentes acopladores de fibra óptica, la diferencia en la pérdida de inserción no refleja la calidad de producción del dispositivo. Para el divisor óptico estándar monomodo 1 * N, la pérdida adicional se muestra en la siguiente tabla.
Número de sucursales 23 4 56 789 10 11 12 16
Pérdida adicional DB 0,20,3 0,4 0,45 0,5 0,55 0,6 0,7 0,8 0,9 1,0 1,2
(3) Relación espectral
La relación de división se define como la relación de la potencia de salida de cada puerto de salida del divisor óptico; en la aplicación del sistema, la relación de división se basa en los nodos ópticos reales del sistema requeridos por la cantidad de potencia óptica, para determinar la relación de división apropiada (excepto para la distribución promedio), la relación de división del divisor óptico y la transmisión de la longitud de onda de la luz está relacionada con la longitud de onda de la luz, por ejemplo, un divisor óptico en la transmisión de la luz de 1,31 μm cuando la relación de división de los dos salidas para la relación de división de 50:50; en la transmisión de 1,5 um de luz, se convierte en 70:30 (la razón de esta situación es que el divisor óptico tiene un cierto ancho de banda, es decir, la relación de división básicamente no cambia cuando el ancho de banda de la señal óptica transmitida). Por lo tanto, se debe especificar la longitud de onda al pedir un divisor óptico.
(4)Aislamiento
El grado de aislamiento se refiere al divisor óptico de una ruta óptica en la otra ruta óptica de la capacidad de aislamiento de la señal óptica. En los indicadores anteriores, el grado de aislamiento del divisor óptico es más significativo; en el sistema real, las aplicaciones a menudo requieren aislamiento de dispositivos de más de 40 dB; de lo contrario, afectará el rendimiento de todo el sistema.
Además, la estabilidad del divisor óptico también es un indicador importante de la llamada estabilidad que se refiere a los cambios en la temperatura externa, otros dispositivos, los cambios en el estado operativo de la relación de división del divisor óptico y otros indicadores de rendimiento deben permanecer básicamente sin cambios; de hecho, la estabilidad del divisor óptico depende completamente del nivel del proceso del fabricante, los productos de diferentes fabricantes y la calidad de la diferencia entre los grandes. En aplicaciones prácticas, me encontré con muchos divisores ópticos de baja calidad, no solo los indicadores de rendimiento se deterioran rápidamente y la tasa de daño es bastante alta, en cuanto a la columna vertebral de fibra óptica de los dispositivos importantes, en la compra se debe prestar atención al precio, no se puede simplemente mirar el nivel de proceso del bajo precio del divisor óptico es ciertamente bajo.
