¿Cómo terminar el cable de fibra óptica con el conector rápido SC?

Terminar cables de fibra óptica con conectores rápidos SC es una habilidad crucial para cualquier persona involucrada en instalaciones, reparaciones o mantenimiento de fibra óptica. Los conectores rápidos SC (Subscriber Connector) se utilizan ampliamente en diversas aplicaciones debido a su facilidad de uso y rendimiento confiable. En esta guía, lo guiaremos a través del proceso paso a paso para cancelar una cable de fibra óptica Con conector rápido SC.

Paso 1: reúna las herramientas y materiales necesarios

Antes de comenzar el proceso de terminación, asegúrese de tener listas todas las herramientas y materiales necesarios:

• Conector rápido SC

• Cable de fibra óptica (monomodo o multimodo, según sus necesidades)

• cuchilla de fibra

• herramienta para pelar fibras

• Suministros de limpieza de fibras (toallitas sin pelusa y solución de limpieza de fibras)

• Epoxi o adhesivo (dependiendo del tipo de conector rápido SC que se utilice)

• Película pulidora (para pulir el conector)

• Disco o accesorio de pulido (para sujetar el conector durante el pulido)

• Microscopio de inspección de fibras o localizador visual de fallos (VFL)

• Gafas y guantes de seguridad.




Paso 2: prepare el cable de fibra

1.Pele la cubierta exterior: Utilice la herramienta de pelado de fibras para quitar la cubierta exterior del cable de fibra, exponiendo las fibras individuales. Tenga cuidado de no mellar ni dañar las fibras durante este proceso.

2.Retire el recubrimiento amortiguador: una vez que las fibras estén expuestas, use la herramienta de pelado de fibras nuevamente para quitar el recubrimiento amortiguador, dejando las fibras desnudas listas para la terminación. La longitud de la fibra expuesta debe coincidir con la longitud requerida por el conector rápido SC.

3.Limpie las fibras: limpie las fibras desnudas con un paño sin pelusa y una solución limpiadora de fibras para eliminar el polvo, el aceite o los contaminantes. La limpieza es esencial para garantizar una terminación exitosa.

Paso 3: cortar la fibra

1.Coloque la fibra en la cuchilla: Inserte la fibra preparada en la cuchilla, alineándola con cuidado para asegurar una hendidura perpendicular.

2.Marque la fibra: baje la hoja de la cuchilla para marcar suavemente la superficie de la fibra. Tenga cuidado de no aplicar fuerza excesiva para evitar grietas o astillas en la fibra.

3.Complete la división: aplique una fuerza controlada para completar la división. Una escisión limpia y suave es fundamental para lograr conexiones con bajas pérdidas.

Paso 4: Instalación del conector rápido SC

1.Abra el conector: si está utilizando un conector rápido SC prepulido, abra la carcasa del conector e inserte con cuidado la fibra cortada en el casquillo del conector. Asegúrese de que la fibra esté completamente asentada y sobresalga ligeramente del extremo del casquillo.

2.Aplique epoxi o adhesivo (si es necesario): si está utilizando un conector rápido SC que requiere epoxi o adhesivo, aplique una pequeña cantidad al casquillo del conector antes de insertar la fibra cortada. Siga las pautas del fabricante para el epoxi o adhesivo específico que se utiliza.

3.Cure el epoxi (si corresponde): si usó epoxi, siga las instrucciones de curado para garantizar una unión segura entre la fibra y el conector.

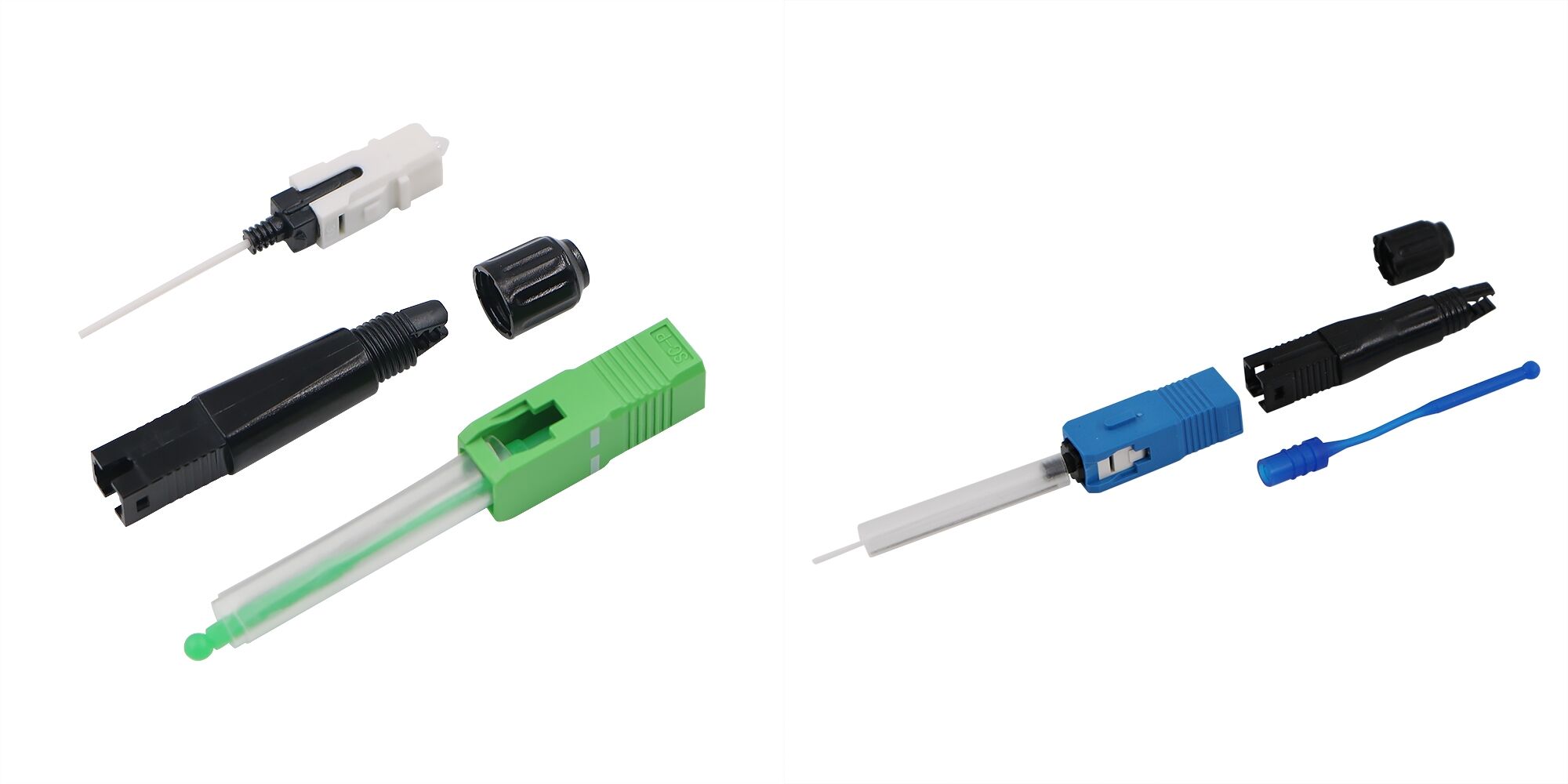

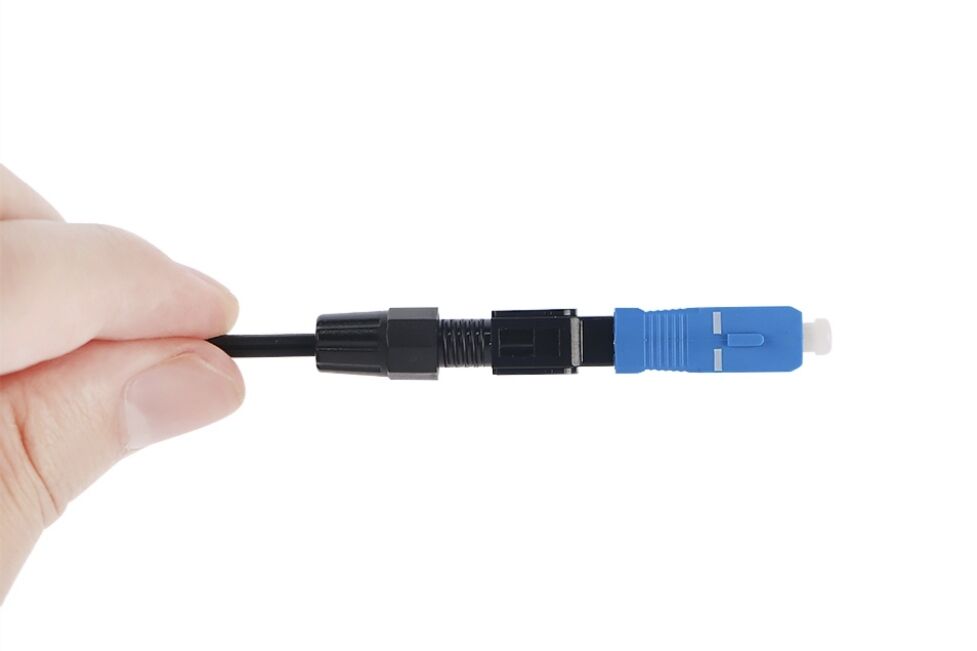

Conector rápido SC

Paso 5: pulir el conector

1.Coloque el conector en el accesorio de pulido: si está utilizando un conector prepulido, omita este paso. De lo contrario, asegure el conector en el disco o dispositivo de pulido, asegurándose de que el extremo del conector sobresalga ligeramente del dispositivo.

2.Pula el conector: utilice la película pulidora para pulir el extremo del conector con un movimiento en forma de ocho. Comience con una película de grano grueso y pase gradualmente a granos más finos para obtener un acabado suave y pulido.

3.Inspeccione el conector: después de pulir, inspeccione el extremo del conector utilizando un microscopio de inspección de fibra o VFL. Verifique si hay defectos, rayones o contaminación. Un conector limpio y bien pulido garantiza un rendimiento óptimo.

Terminación de cables de fibra óptica con Conectores rápidos SC Requiere atención al detalle y manejo adecuado de fibras delicadas. Si sigue la guía paso a paso proporcionada en este artículo, podrá lograr terminaciones de fibra exitosas y confiables, lo que permitirá una transmisión y comunicación de datos eficiente en redes de fibra óptica. Recuerde siempre cumplir con las pautas de seguridad y las instrucciones del fabricante cuando trabaje con cables y conectores de fibra óptica.
