¿Cómo instalar un cierre de empalme de fibra óptica tipo domo?

El cierre de empalme de fibra óptica se utiliza para conectar el cable de distribución y el cable entrante, se aplica ampliamente en comunicación, sistemas de red, televisión por cable CATV, etc. Adopta plástico de ingeniería científicamente formulado y se le da forma mediante moldeo por inyección, con efectos antienvejecimiento, anticorrosión, retardante de llama, impermeable, antivibración y antichoque. Puede prevenir eficazmente las fibras ópticas de la influencia del ambiente exterior.

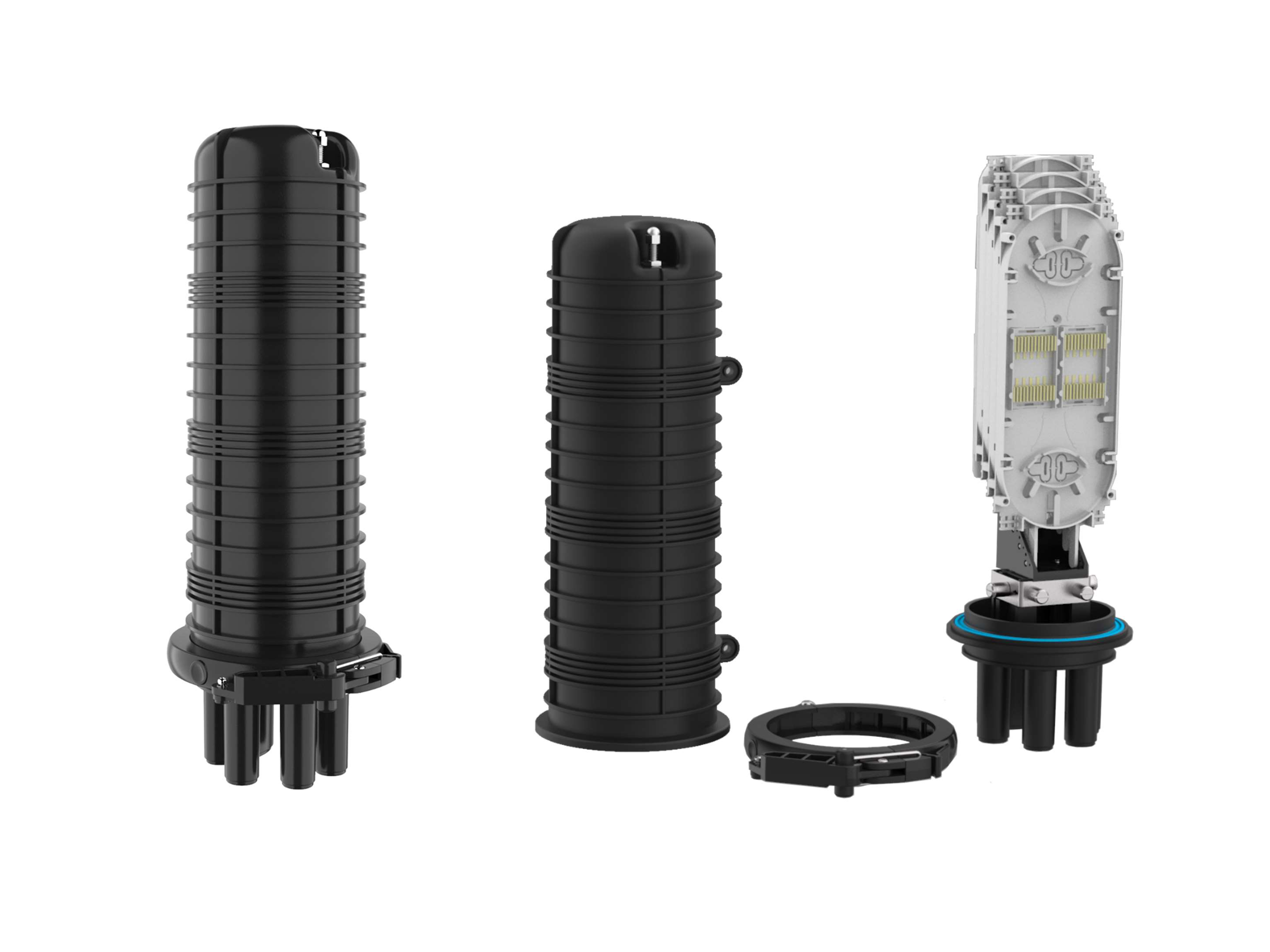

Cierre termocontraíble del empalme de la fibra óptica del sello de la bóveda FCST012238

Háganos saber hoy: ¿Cómo instalar un cierre de empalme de fibra óptica tipo domo? (Demuestre con el cierre de empalme de fibra óptica FCST012238 ).

1.1 Paso uno: abra el cierre.

1.1.1 Limpiar el local y determinar dónde instalar el FOSC y luego colocar los cables de fibra requeridos.

1.1.2 Comprobar si los componentes principales y accesorios han sido bien preparados dentro del paquete.

1.1.3 Abrir el cierre

1. Desmonte el perno de fijación del aro y extraiga el sistema de bloqueo del aro, luego proceda a desmontar el aro.

2. Tire de la cubierta FOSC hacia arriba y podrá comenzar la instalación.

1.1.4 Ver Dibujo 1

Cuestiones importantes: Si las condiciones climáticas no son lo suficientemente buenas, se debe montar una tienda de campaña para que sea resistente al agua y al polvo.

1.2 Paso dos: determine la longitud del cable de fibra que se fijará y pelará dentro del FOSC.

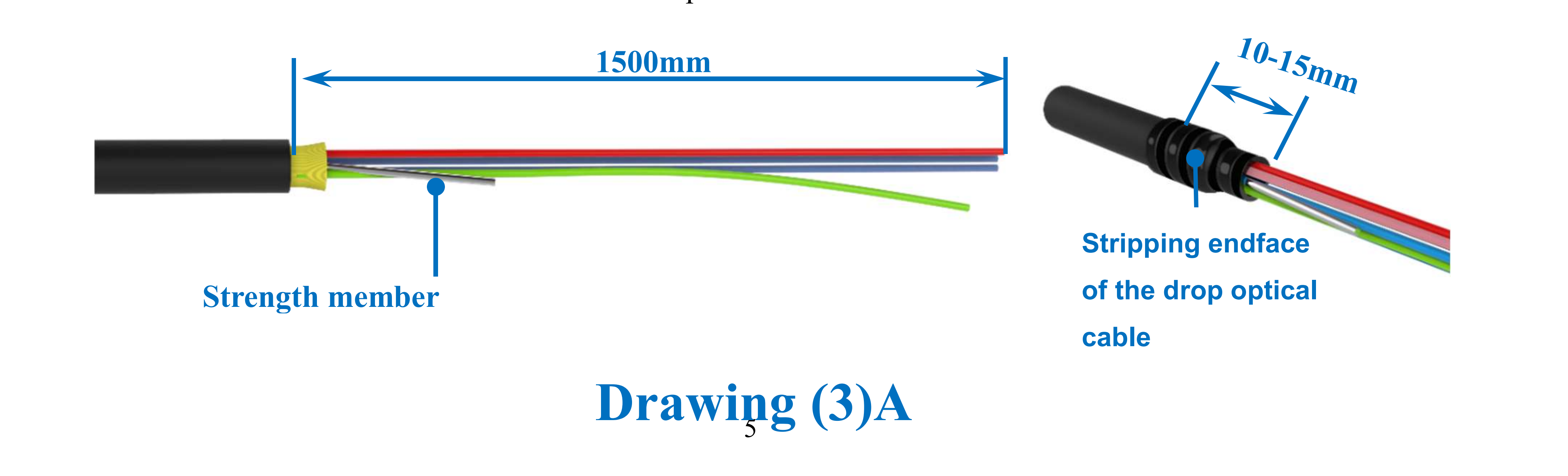

1.2.1 Si todas las fibras son para empalme de ramas, consulte el Dibujo 3(A) para conocer la longitud de pelado.

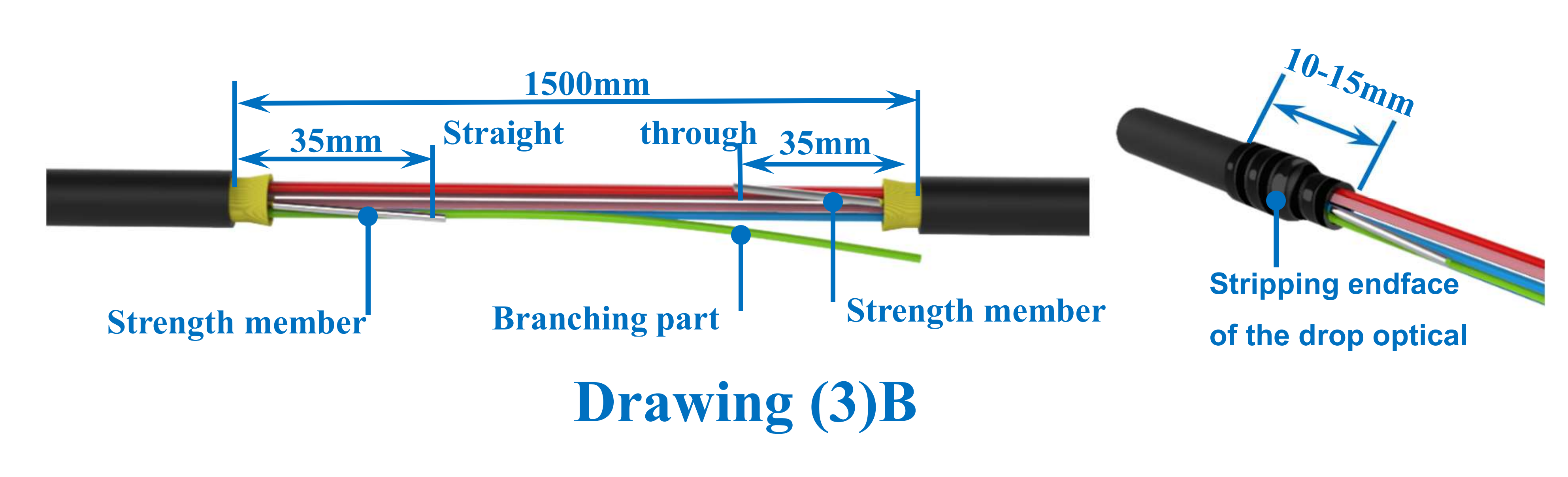

1.2.2 Si algunas fibras son para empalme directo, mientras que otras son para empalme de ramas, consulte el Dibujo 3(B) para conocer la longitud de pelado.

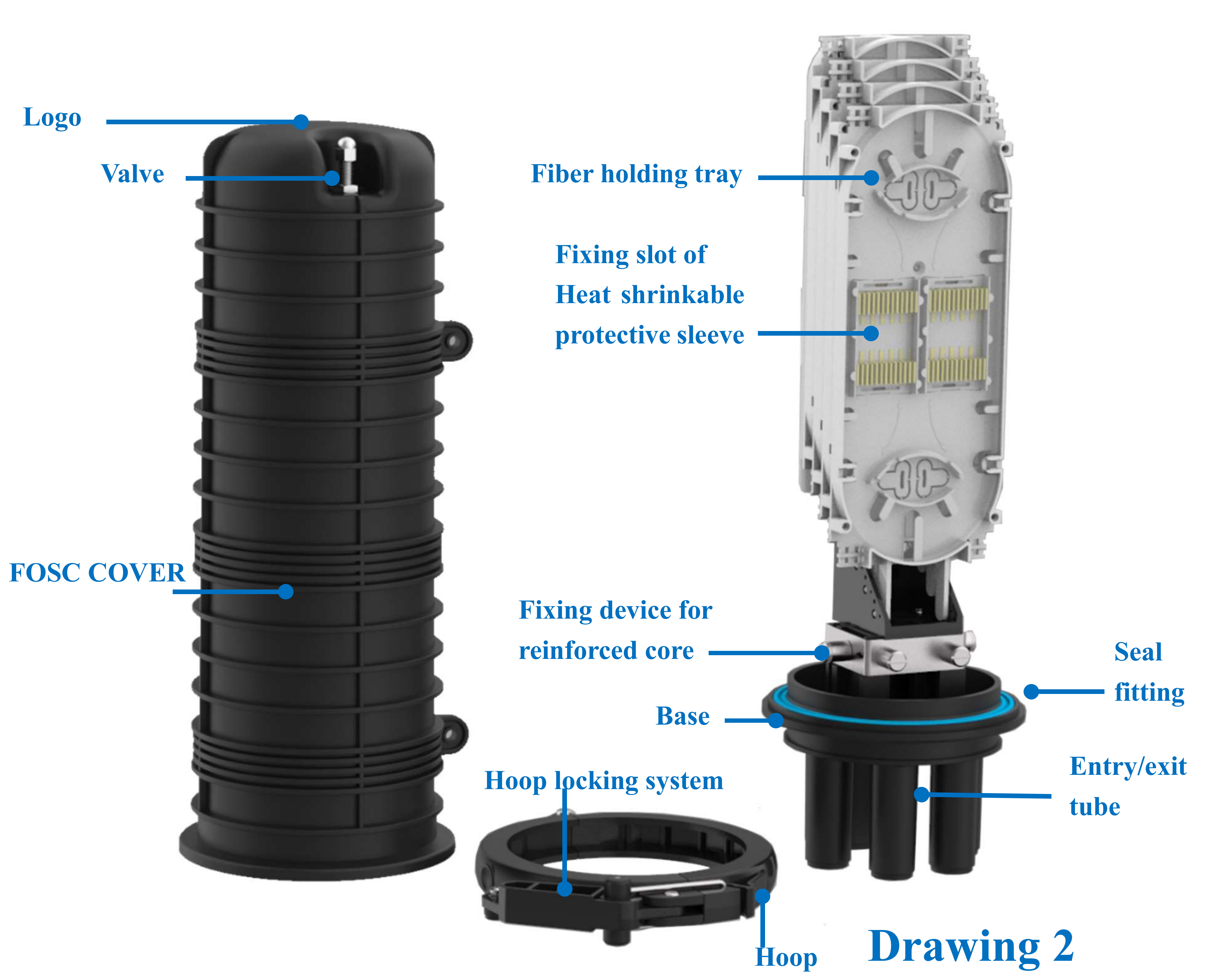

1.2.3 Ver Dibujo 2.

Cuestiones importantes: 1. Reserve suficiente longitud de cable de fibra para empalmar.

2. Los clientes también pueden decidir la longitud de desmontaje según los requisitos de instalación..

1.3 Paso tres: retire la capa protectora del cable de fibra y la fibra.

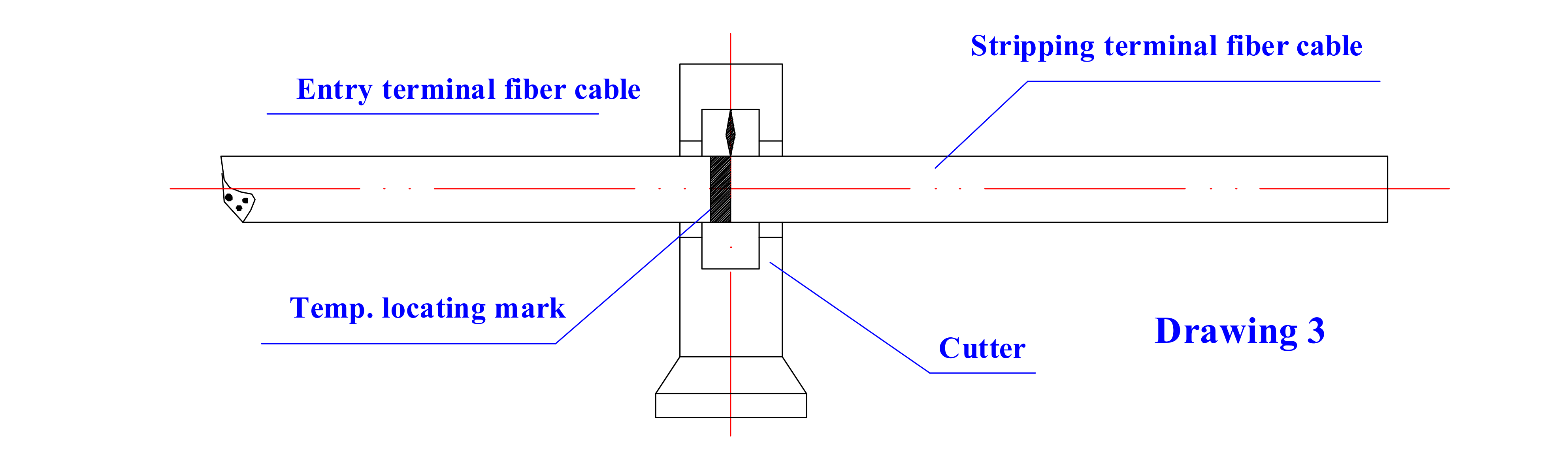

1. .3.1 Quite la capa protectora del cable de fibra de la temperatura. Para localizar la marca con el cortador y el pelador, consulte el Dibujo 3f o la longitud de pelado. La longitud de desmontaje también se puede decidir según los requisitos de instalación.

1.3.2 Ver Dibujo 3.

Cuestiones importantes: Si resulta difícil retirar toda la capa protectora del cable de fibra a la vez, quítela sección por sección para evitar que se rompa la fibra.

1.4 Paso cuatro: separe los núcleos de fibra y prepare el trabajo antes de fijar el cable de fibra.

1.4.1 Enrolle 2 capas de cinta aislante sobre una capa protectora de núcleo de fibra para protección. Mientras tanto, deshazte del relleno para separar el núcleo de fibra y límpialos. Forme un anillo con un diámetro de aproximadamente 100 mm y fíjelo temporalmente a la fibra con cinta adhesiva.

1.4.2 Dependiendo del cable de fibra pelado, están disponibles los dos casos siguientes.

1. Todas las fibras deben ramificarse después de empalmarse por completo.

2. Algunas fibras son para empalme directo después de ser enrolladas, mientras que otras son para empalme de ramas..

1.4.3 El FOSC está provisto de 5 tubos de entrada/salida simples que se adaptan a cables de fibra única con máx. diámetro ф20 mm y 1 tubo de entrada/salida de masa que se adapta a 1 pieza de cable de fibra con máx. diámetro ф 32 mm o 2 piezas de cables de fibra con un diámetro máximo ф 25 mm o varias piezas de cables de fibra con diámetro corto.

1.4.4 Se requiere un tubo de entrada/salida de masa si algunas fibras son para conexión directa

1.4.5 La cubierta del tubo de entrada/salida correspondiente se puede quitar ligeramente con un destornillador de adentro hacia afuera según la cantidad y el diámetro del cable de fibra requerido.

1.4.6 Reservar núcleo reforzado de 35 mm de longitud y cortar los innecesarios.

1.4.7 Ver dibujo 3.

Cuestiones importantes: Los tubos de entrada/salida deben seleccionarse con precisión para facilitar el empalme y el sellado.

1.5 Fijar el núcleo reforzado, y pirocondensar, fijar y sellar el cable de fibra.

1.5.1 Inserte el cable de fibra en el tubo de fijación termorretráctil correspondiente y luego insértelo en el tubo de entrada/salida en la parte inferior del FOSC.

1.5.2 Utilice para aflojar los tornillos del núcleo reforzado con un destornillador, que luego se insertará en la ranura de fijación y se apretará. Luego vuelva a apretarlo con un destornillador.

1.5.3 Enganchar manualmente el manguito de fijación termorretráctil al cable de fibra hasta su raíz.

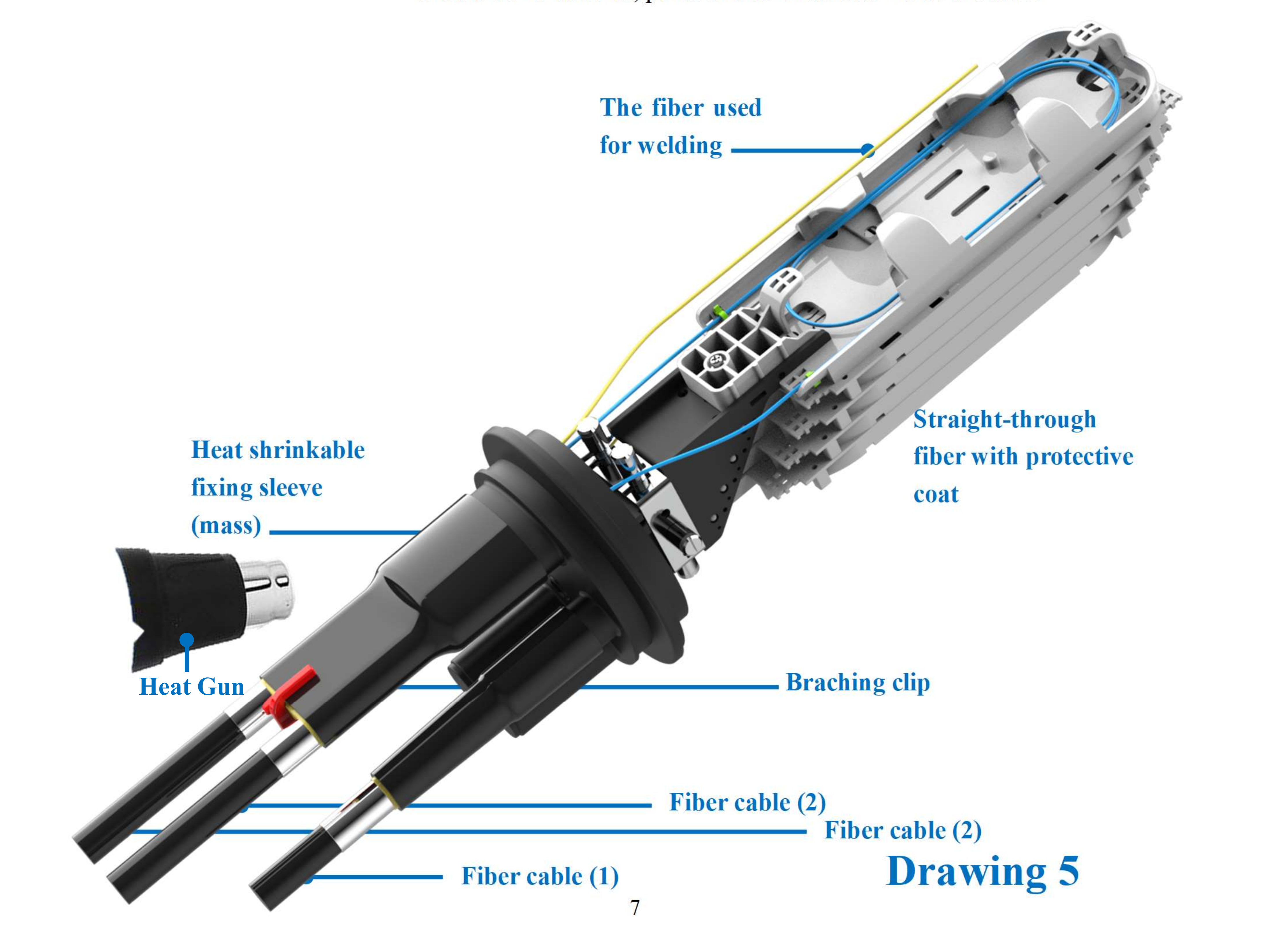

1.5.4 Consulte el Dibujo 5 para instalar el clip de bifurcación.

1.5.5 Calentar el manguito de fijación termocontraíble con un rociador contra incendios para que se ajuste al tubo de entrada/salida y al cable de fibra para alcanzar un sellado completo.

1.5.6 Ver Dibujo 5

cuestión importante: 1. Los tornillos del núcleo reforzado deben estar apretados.

2. Mientras se calienta, el tubo de fijación termocontraíble debe encogerse uniformemente y no debe haber burbujas, poros ni otros defectos dentro del tubo.

1.6 Paso Seis - Empalmar fibras.

1.6.1 Siga el manual del usuario de la máquina de empalme por fusión para empalmar fibra. Problema importante: preste atención a la torsión y curvatura de la fibra.

1.7 Paso siete: instale la funda protectora termocontraíble y las fibras del hogar.

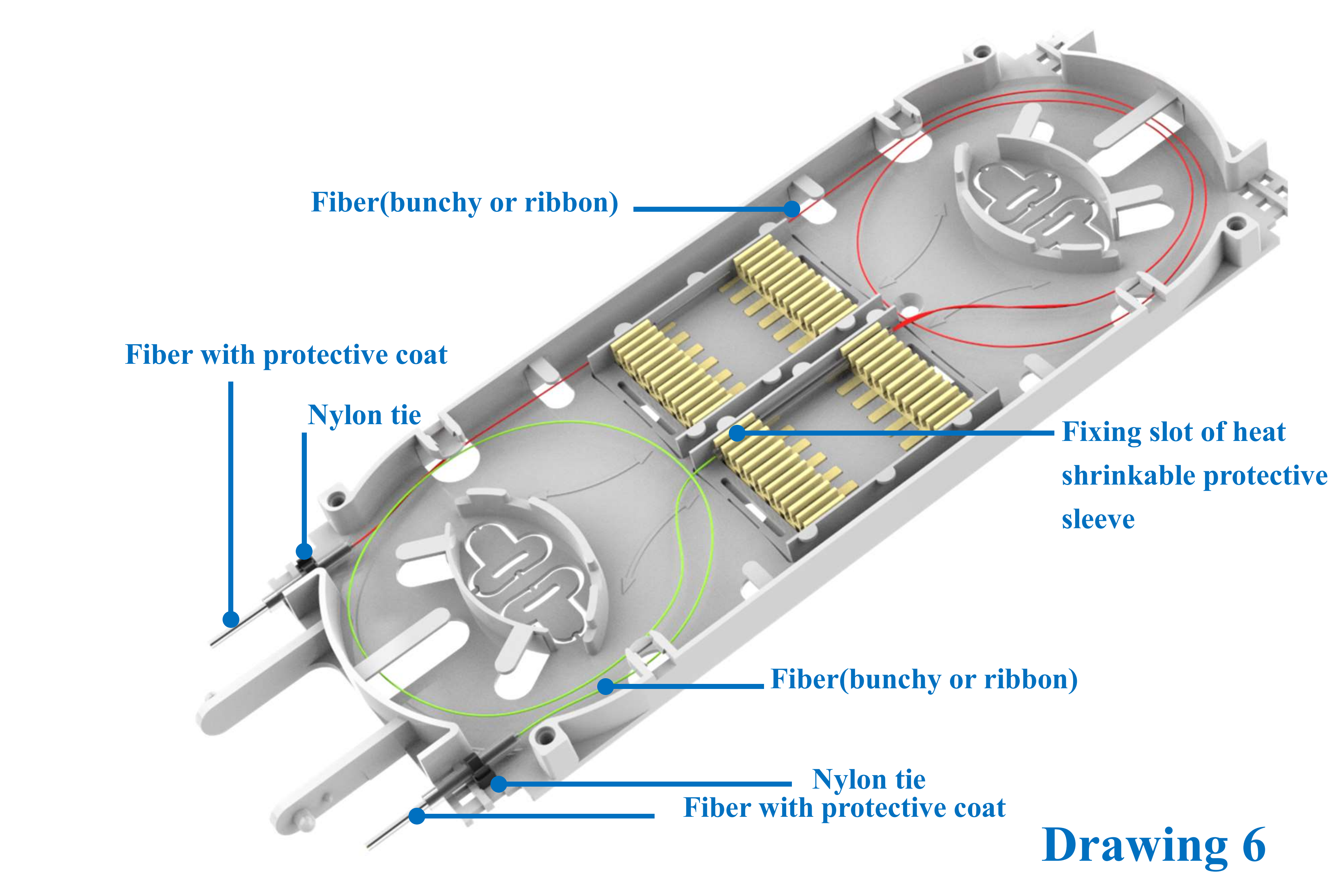

1.7.1 Al finalizar el empalme de las fibras, el primer anillo de fibra deberá alojarse en el lado más alejado del FOST, la fibra óptica restante deberá enrollarse formando un anillo con un diámetro no menor a 80 mm. luego colóquelo en FOST ( Bandeja de empalme de fibra óptica ) junto con la funda protectora termocontraíble. (Primero fije la funda protectora termocontraíble en la ranura, luego aumente el diámetro del anillo de fibra correctamente).

1.7.2 ver dibujo 6

Cuestión importante: preste atención a la torsión y curvatura de la fibra.

1.8 Paso Ocho: Verifique exhaustivamente.

Para garantizar los requisitos técnicos, se deben seguir las siguientes instrucciones:

1.8.1 Las fibras con capa protectora se fijan con brida de nailon en la entrada del FOST.

1.8.2 Se debe presionar el ojal desde adentro hacia afuera para instalar correctamente FOST.

1.8.3 Las fibras rectas y reservadas con una capa protectora deberían enrollarse en la bandeja de retención de fibras.

1.8.4 Comprobar si los tensores internos y la tuerca de fijación del núcleo reforzado están bien apretados.

1.8.5 Verifique si el accesorio del sello está instalado de manera ordenada y suave.

1.8.6 Compruebe si el manguito de fijación termorretráctil es confiable y sella completamente.

1.8.7 Ver dibujo 4.

Cuestiones importantes: si ocurre algún problema, debe resolverse de inmediato.

1.9 Paso nueve: ensamblar la carcasa del FOSC y reparar el FOSC.

1.9.1 Poner desecante en FOSC.

1.9.2 Coloque la cubierta FOSC directamente en la base.

1.9.3 Instale el aro de plástico entre la cubierta FOSC y la base, apriete el sistema de bloqueo del aro, que luego se fijará con el perno de fijación del aro.

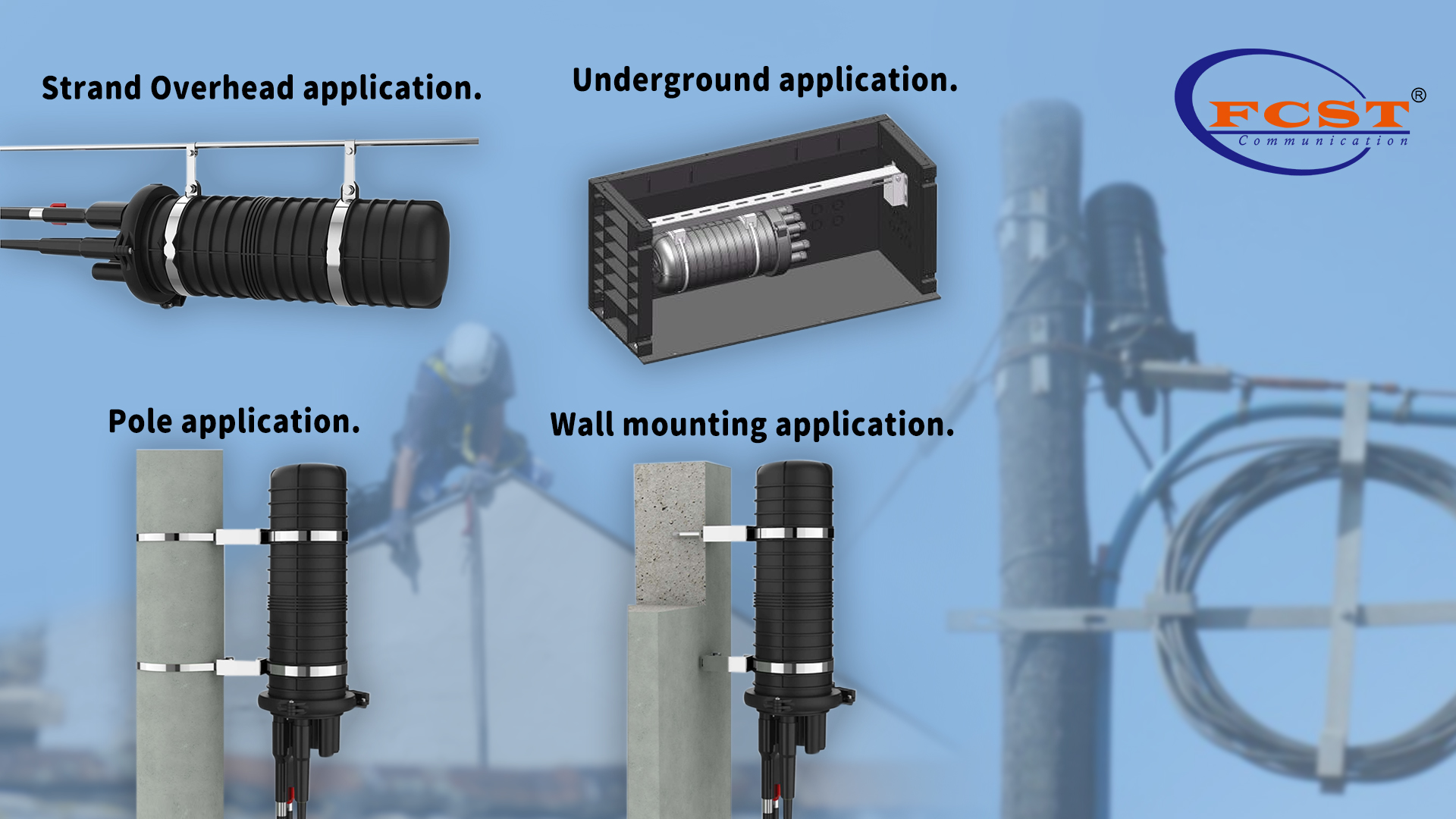

1.9.4 Instalación FOSC

1. Aplicación aérea del hilo: Sujete el alambre de acero con un clip metálico. Consulte el dibujo 7.

2. Aplicación en poste: fije el aro metálico y el espejo de popa al poste. Consulte el dibujo 8.

3. Aplicación de montaje en pared: fije el soporte en la pared con un perno. (No se requiere aro de metal). Dibujo 9

4. Aplicación subterránea : no se requiere aro metálico.

Cuestiones importantes: 1. Preste atención al instalar el aro de plástico.

2. La especificación del perno para fijar el soporte es M8.

Fin
