¿Cómo empalmar cables de fibra óptica?

¿Qué es el empalme de fibra??

La empalmadora por fusión es el acto de unir dos fibras ópticas de un extremo a otro. El objetivo es fusionar las dos fibras de tal manera que la luz que pasa a través de las fibras no sea dispersada ni reflejada por el empalme, y de modo que el empalme y la región que lo rodea sean casi tan fuertes como la fibra intacta. Cuando se realiza correctamente, el empalme crea un cable con mayor durabilidad y pérdidas mínimas. Gracias a la fusión de fibra, cuando la fibra se rompe, la avalancha masiva de datos aún puede ejecutarse rápidamente en la red de telecomunicaciones..

Empalme mecánico : una unión mecánica alinea dos o más puntas de fibras rotas y mantiene las fibras juntas a través de un solo conjunto. El empalme mecánico requiere menos tiempo y esfuerzo, no utiliza energía y tiene pocas herramientas. Sin embargo, el empalme mecánico generalmente se considera temporal y puede provocar pérdidas de inserción de aproximadamente 0,3 dB.

Empalme por fusión : el empalme por fusión de fibras es el método de empalme por fusión de fibras más utilizado y también es el método principal que se analiza en este artículo. En el proceso de empalme por fusión, se utiliza una máquina empalmadora por fusión especializada para alinear con precisión los dos extremos de la fibra y luego los extremos del vidrio se fusionan mediante un arco eléctrico o algún tipo de calor. La ventaja de este método de soldadura es que produce una conexión transparente, no reflectante y continua entre las fibras ópticas, y logra una pérdida muy baja, generalmente de sólo 0,1 dB.

Los dos métodos más comunes de empalme de fibras son la fusión y el mecánico. Tanto el empalme por fusión como el mecánico logran el mismo objetivo, que conecta dos fibras ópticas para que las señales de luz puedan viajar sin problemas a través de ellas. En términos generales, se recomienda utilizar el empalme por fusión. Este método tiene bajas pérdidas y bajos costos de mantenimiento posterior. A continuación, se presentarán los pasos operativos específicos de este método de empalme por fusión.

¿Cómo empalmar cables de fibra óptica ?

Paso 1: Preparación de la fibra. Primero necesitamos usar un pelacables para quitar la capa protectora de la fibra óptica, como el revestimiento, la cubierta y la funda. La fibra desnuda debe limpiarse cuidadosamente con un algodón con alcohol para garantizar que esté impecable.

Paso 2: corta la fibra. Para cortar se utilizan Este es uno de los pasos más importantes. Un mal cortador de fibra o un corte deficiente pueden aumentar significativamente la atenuación de una unión soldada. Es por eso que tenemos que hacer este paso con cuidado. Una superficie final de buen corte es plana, lo que resulta beneficioso para los trabajos de empalme posteriores. cuchillas de fibra .

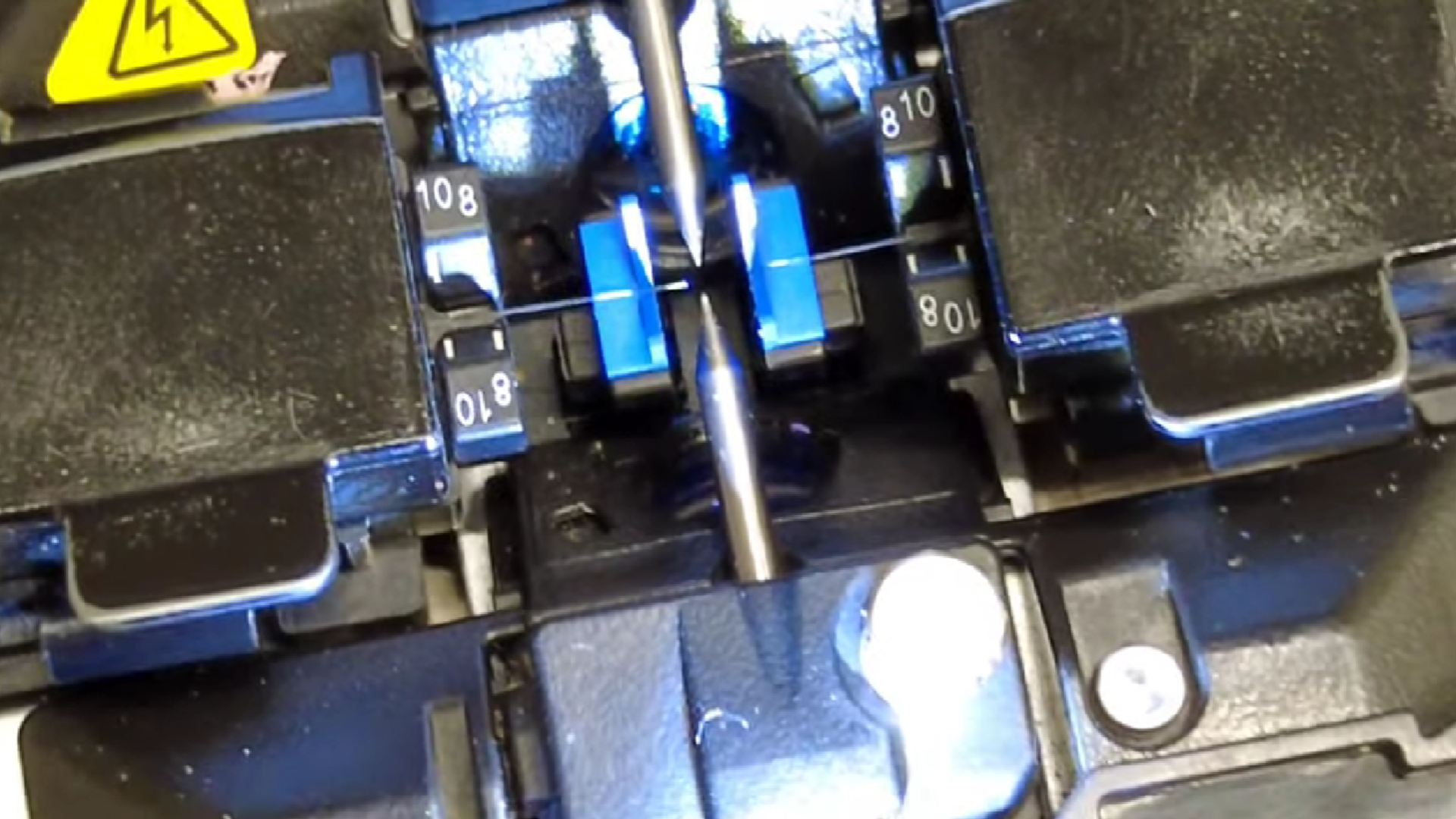

Paso 3: Coloque las fibras ópticas preparadas en ambos lados de la máquina empalmadora de fibra óptica y asegúrelas. La empalmadora por fusión primero utiliza un microscopio y un motor de posicionamiento 3D para posicionar la fibra. Alinear una fibra significa hacer coincidir sus extremos perfectamente para que la luz pueda viajar de una fibra a otra con una pérdida, reflexión o distorsión mínimas. Una vez completado el posicionamiento, se forma un arco eléctrico entre los electrodos, derritiendo la fibra óptica. Luego se probaron las uniones fusionadas para determinar su resistencia mecánica y atenuación de las uniones. De esta forma se completa el empalme, pero el empalme es sensible y necesita protección.

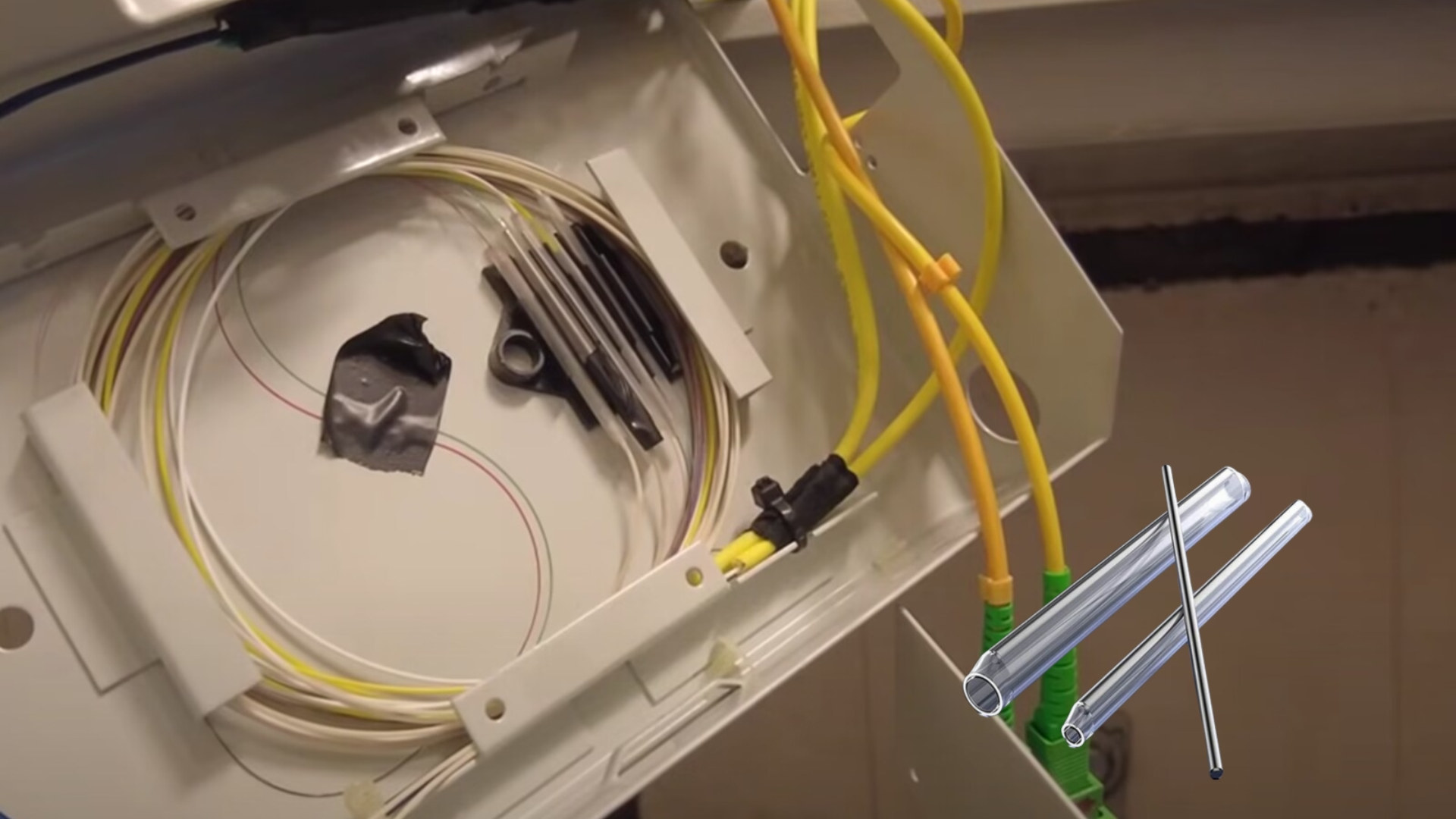

Paso 4: Protección de la fibra: Una junta soldada típica tiene una resistencia a la tracción de entre 0,5 y 1,5 libras y no se romperá durante la manipulación normal. Pero para proteger la fibra de fuerzas de flexión y tracción, necesitamos utilizar una funda protectora de fibra óptica , protectores de engarce mecánicos o de silicona para proteger el conector de factores externos y roturas.
