¿Cómo el sistema de fibra soplada por aire puede contribuir a la expansión urbana?

Los recursos de orificios de tuberías de las tuberías de comunicación subterráneas son recursos de comunicación básicos que escasean para los operadores. A excepción de las carreteras de nueva construcción y las de las zonas de desarrollo, la tasa de ocupación de los orificios de las tuberías en otras carreteras es generalmente alta. El indicador de 'ocupación de orificios de tubería' se usa generalmente para medir el uso de recursos de orificios de tubería en un determinado segmento de tubería. La 'tasa de ocupación de orificios de tubería' es la relación entre 'el número de suborificios ocupados por cables ópticos' y 'el número de suborificios convertidos en grupos de tubos'. Generalmente, cada subtubo de un tubo poroso se cuenta como un suborificio, y un tubo de un solo orificio de gran diámetro se calcula de acuerdo con el número de subporos de un tubo poroso con un diámetro exterior similar. Sin embargo, el método tradicional de tendido de cables ópticos tiene una tasa de utilización de orificios de tubería muy baja. Especialmente en las zonas urbanas con grandes áreas comerciales, los orificios de las tuberías se han ocupado básicamente y no se pueden desarrollar nuevos negocios.

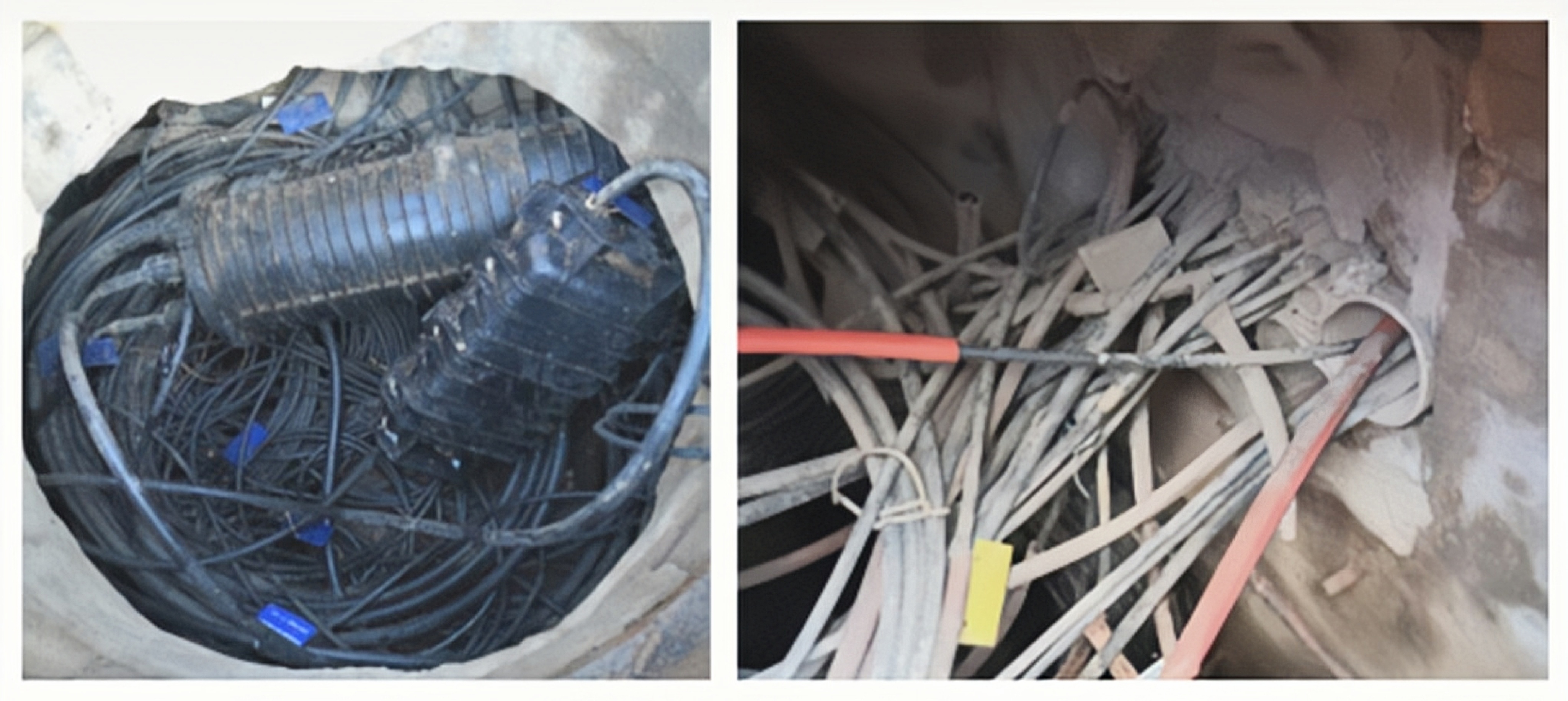

Enredado Ubajo tierra Fiber Oóptico Ccapaz

Debido a las condiciones de construcción, es extremadamente difícil ampliar la capacidad de perforación de las tuberías de comunicación. Con la escasez de recursos de tuberías, los usuarios han planteado mayores requisitos para la utilización del espacio, la eficiencia de la construcción y la conveniencia del mantenimiento de las tuberías, lo que también ha promovido el rápido desarrollo de la tecnología de soplado de cables.

Fibra Ccapaz Btecnología de bajada

Las estructuras comunes de microcables soplados por aire are tipo de tubo central aDakota del Norte tipo de capa trenzada. El microcable tipo tubo central tiene buenas características de temperatura, pero el número máximo de núcleos es de sólo 24 núcleos. El tipo comúnmente utilizado es GYCFXTY.

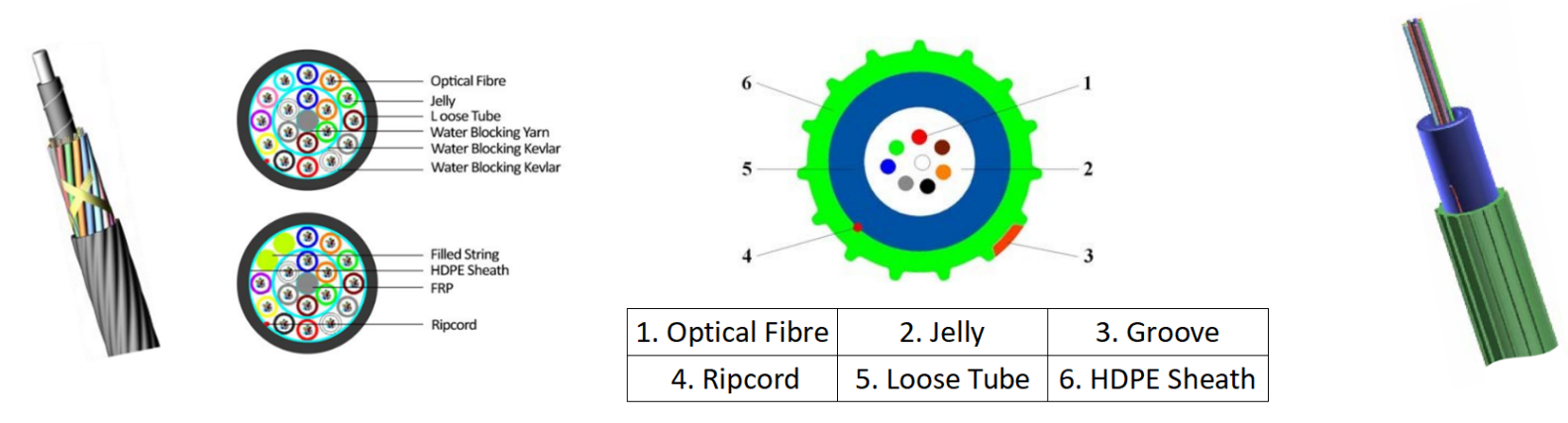

Layer varado Tsi y Ccentral Tube Tsi de Cables

El número de núcleos del microcable trenzado en capas puede alcanzar hasta 576 núcleos y sus características de temperatura son deficientes. Cuando se sopla aire a largas distancias, es necesario reservar una cierta longitud en los puntos inicial y final de cada sección de soplado de aire para adaptarse a los cambios en la longitud del cable causados ​​por la temperatura. La cubierta de los cables de fibra óptica soplada de varios hilos es delgada. Si se utiliza una estructura llena, la grasa puede filtrarse y afectar el efecto de soplado de aire después de la cables soplados por airease almacenan durante mucho tiempo. Por lo tanto, los microcables multicapa suelen ser secos o semisecos. Estructura de fórmula, tipo GCYFY.

Paquete de tubos DB iUn cable microóptico con un diámetro exterior más pequeño y menos material de cubierta que los cables ópticos convencionales. Se utiliza para llevar microcables. El El microconducto está hecho de material compuesto de plástico de silicona. La pared exterior del haz de tubos enterrados directamente está hecha generalmente de polietileno de alta densidad (HDPE), la pared interior es una capa lubricante sólida permanente (capa central de silicio) y la pared interior puede equiparse con una ranura guía de flujo.

Conducto múltiple de HDPE y la fibra soplada por aire generalmente se usan juntas. Se coloca un tubo madre en una tubería tradicional (para proteger los microtubos internos), y luego los microtubos se soplan en el tubo madre y luego los microcables se colocan en los conductos de fibra soplada. Dado que el diámetro exterior de los microtubos y microcables es significativamente menor, el número y el número de núcleos de cables ópticos se pueden duplicar en la misma tubería.

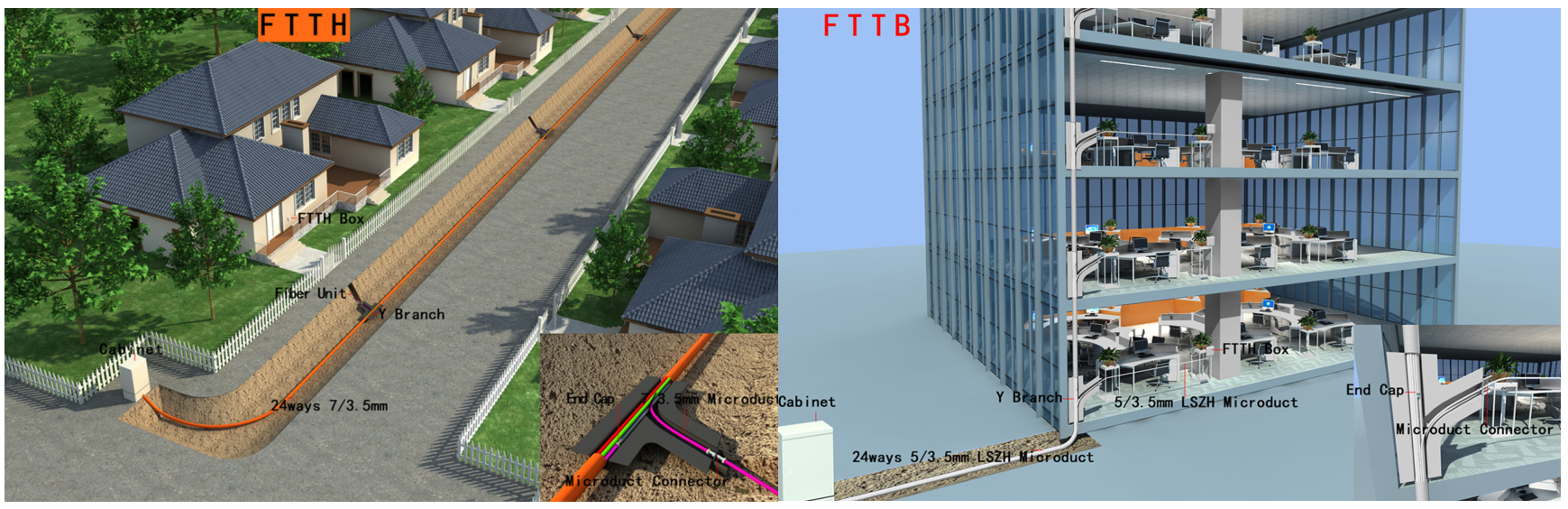

Diagrama de solución de chorro de cable fo FTTH y FTTB

La tecnología de microcable soplado por aire es una nueva tecnología de soplado de aire de cable óptico, que primero sopla microtubos en el tubo maestro colocado y luego sopla diferentes tipos de microcables en estos microtubos según las necesidades de los clientes en diferentes momentos.

En comparación con los métodos tradicionales de tendido de tuberías y enterrado directo, soplado de cables Puede aprovechar al máximo los recursos limitados de las tuberías y lograr la ventaja de 'una tubería, varios cables'. Por ejemplo, una tubería 40/33 puede acomodar de 4 a 5 conductos de fibra soplada de 10 mm o 10 de 7 mm, por lo que una tubería 40/33 puede acomodar 576 fibras ópticas centrales, lo que aumenta la densidad de tendido de fibras y mejora la utilización de la tubería.

Ventajas de Asoplado por infrarrojos Fibra Ttecnología

1) Se reduce la inversión inicial. Los operadores pueden soplar microcables en lotes e invertir en cuotas según la demanda del mercado.

2) Se reduce el costo de excavación de carreteras, se reduce el costo general, la tasa de utilización de recursos de la tubería es alta y la densidad de fibra óptica es alta.

3) Ramificación flexible, puede modificar y reparar rutas de forma arbitraria y flexible. Sólo necesita cambiar la dirección física y el método de conexión de los microtubos para cambiar fácilmente la estructura de la red de fibra óptica.

4) Los cables ópticos se almacenan en microtubos durante mucho tiempo y tienen una fuerte resistencia a las interferencias ambientales externas.

5) Colocación segura. A través de la prueba de resistencia a la torsión y la prueba de permeabilidad antes del tendido, es más seguro que el método tradicional de tendido por tracción de cables ópticos. No hay necesidad de preocuparse de que el cable óptico se rompa o se tire durante el proceso de tendido.

6) Es conveniente actualizar las líneas en el futuro, aumentar el número de núcleos de fibra óptica o sustituir nuevos tipos de fibras ópticas y adaptarse continuamente a las necesidades del mercado.

Tél Mmayor MFabricantes del mercado de microcables soplados por aire. Wen todo el mundo

lGrupo Hexatrónico.

lSoluciones NCM.

lMexichem.

lNéstor Cables.

lCables Datwyler.

lNexans Alemania.

lComunicaciones ópticas de Huiyuan.

lComunicaciones Draka.
