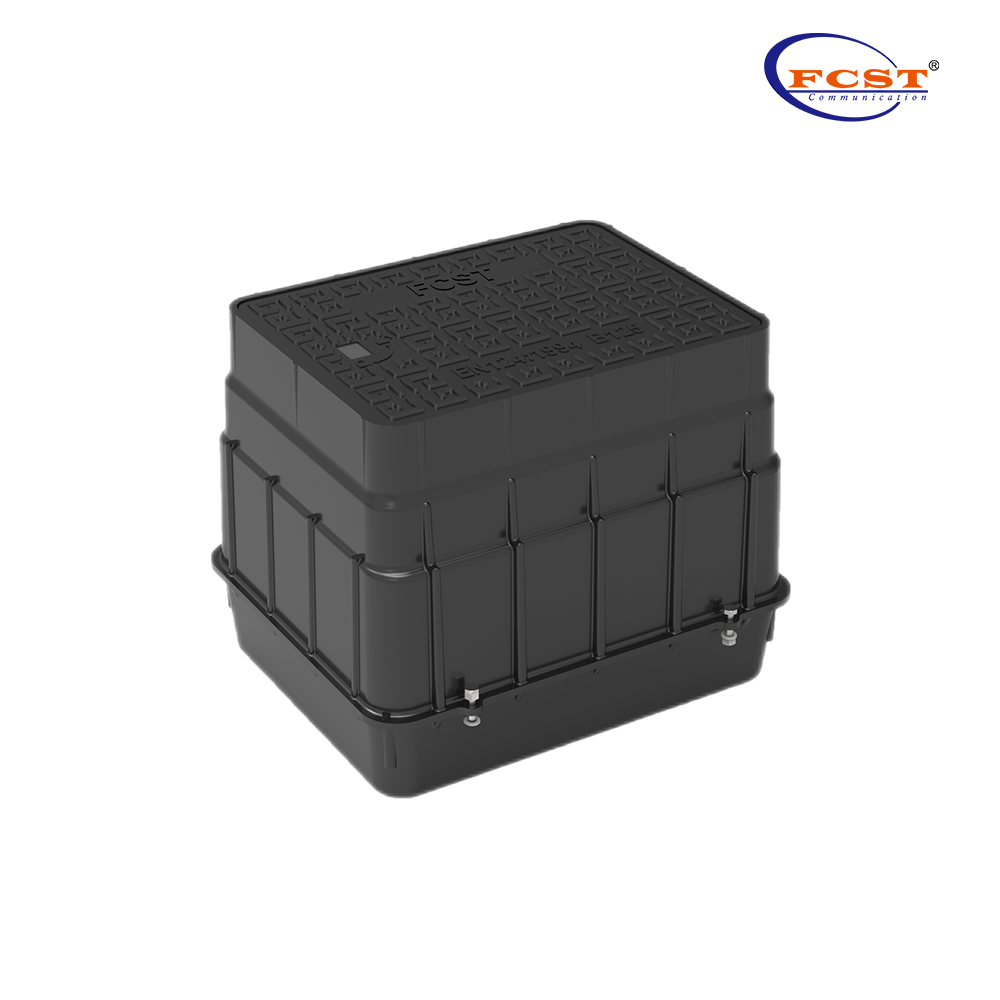

Aplicación de la Cámara de Manos SMC Telecom en ODN
ODN Architecture (red de distribución óptica), la red de distribución óptica es una red de cable óptica FTTH basada en equipos PON. Su papel es proporcionar un canal de transmisión óptica entre el OLT y el ONU.

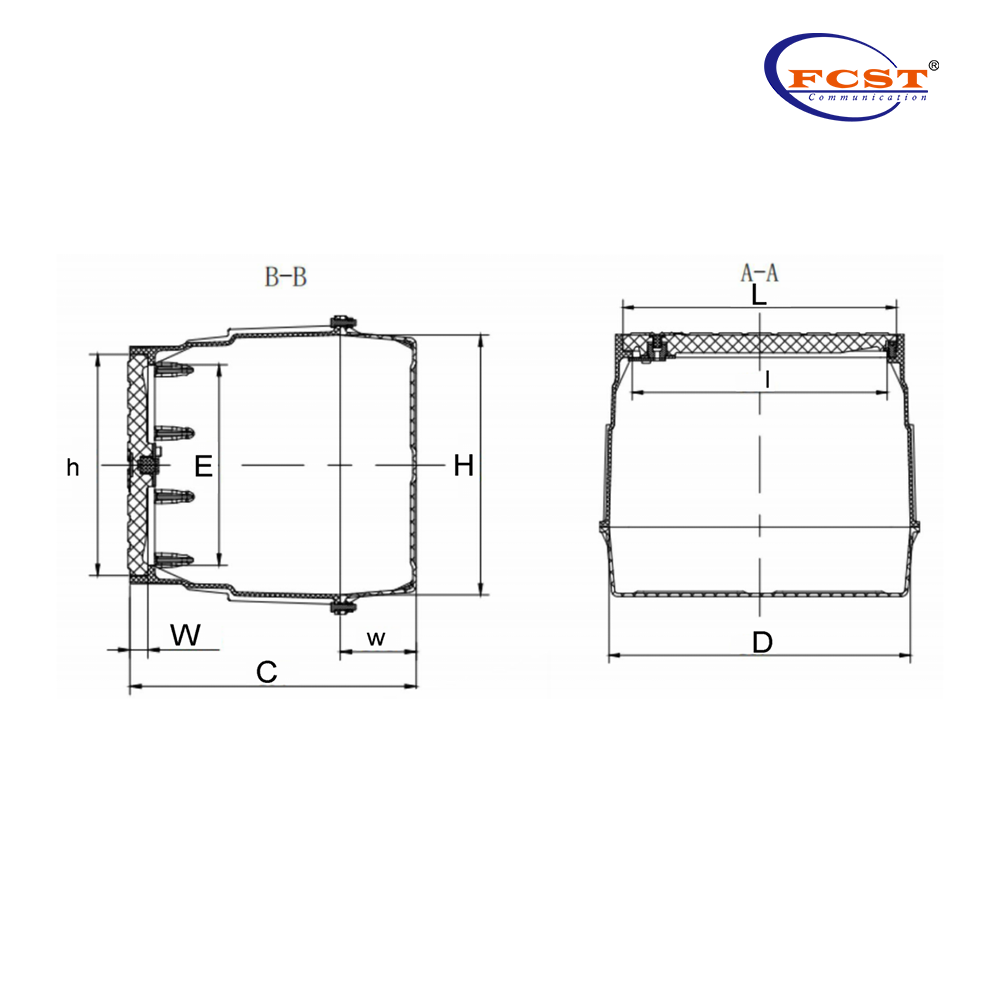

Tamaño del producto
Recinto Model | Recinto Tamaño | Agujero de hombre Cencima SIze | Máximo Error | Grado de carga de cobertura | |||||||||
L | I | W | w | H | h | C | D | E | A | B | ±3 | B125 (12.5t) se aplica a la acera, ciclelaneo, pequeños aparcamientos y estacionamiento subterraneo. | |
Fcst-th-smc04 | 442 | 395 | 22.5 | 108 | 369 | 314 | 407 | 467 | 2φ5 | 424 | 314 | ||
Producto Ventajas
l Capacidad de carga:
El cámaras de cable Utiliza material compuesto SMC de alta resistencia y alto módulo de termoseting, que tiene una buena mecánica
Propiedades, estructura estable y resistencia a la deformación. La carga axial puede alcanzar 100 kN, y la carga lateral puede alcanzar 40 kN.
l Resistencia a la corrosión:
El cámara de telecomunicaciones tiene buena resistencia a la corrosión química (ácido, álcali, sal, solvente orgánico, etc.), uso a largo plazo en el subsuelo
ambiente.
l Resistencia a temperatura alta y baja:
El cámara de acceso No solo tiene una alta temperatura de distorsión de calor, sino que también mantiene un buen rendimiento a bajas temperaturas. El
El producto se puede usar durante mucho tiempo a una temperatura de -40 ~ 100c.
l No conductivo:
El producto tiene un excelente aislamiento, puede mantener buenas propiedades dieléctricas y alta confiabilidad a altas frecuencias.
l Fácil instalación:
El proceso de instalación es simple y se puede completar refiriéndose al manual de instalación. La instalación del producto no será
afectado por el clima, y se puede construir todo el día.
l Bajo costo de logística:
El producto tiene una estructura simple y se puede dividir en partes, lo que ocupa un espacio más pequeño durante el transporte y el almacenamiento,
Lo cual es conveniente para el transporte de contenedores.
l Larga vida útil:
El producto tiene excelentes propiedades antienvejecimiento, y la vida útil enterrada es de más de 30 años.
Estructura del producto
Especificaciones del producto
PLos rodones cumplen con los estándares EN124: 1994.
Químico Resencia Performance
Químicos | Concentrado Sulfúrico ACid | Sodio Hydróxido | Sodio Chloruro |
Prueba Condiciones | Empapado en la solución especificada para 48h | ||
Resultados de la prueba | No hay corrosión obvia en la superficie, Qualityloss <1% | ||
Rendimiento mecánico
Elementos | Estándar No. | Requisitos | Resultados de la prueba |
Resistencia a la tracción | GB/T1447-2005 | ≥100MPA | 105MPA |
Módulo de tracción | GB/T1447-2005 | ≥10GPA | 11.8GPA |
Resistencia a la flexión | GB/T1449-2005 | ≥200MPA | 213MPA |
Módulo de flexión | GB/T1449-2005 | ≥10GPA | 11.3GPA |
Dureza de impacto | GB/T1451-2005 | ≥80kJ/㎡ | 90.8kJ/㎡ |
La dureza de Barr | GB/T3854-2005 | ≥50 | 56 |
Carga de la cámara
Tipo de cámara | FCST-th-SMC01 | FCST-th-SMC02 | FCST-th-SMC03 | FCST-th-SMC04 |
Carga de prueba axial | 100knet | 100knet | 100knet | 100knet |
Carga de prueba lateral | 40knet | 40knet | 40knet | 40knet |
Rendimiento térmico
Elementos | Estándar No. | Resultados de la prueba |
Temperatura de distorsión de calor | GB/T1634.2-2004 | > 200℃ |
Resistencia a la flexión | GB/T9979- 2005 (-40°C) | 265MPA |
Módulo de flexión | GB/T9979- 2005 (-40°C) | 1.43x10^(4) MPA |
Tasa de retención de fuerza de flexión | GB/T9979- 2005 (-40°C) | 124% |
Tasa de retención del módulo de flexión | GB/T9979- 2005 (-40°C) | 11.16% |
Coeficiente de expansión lineal | B/T2572-205 (26℃~100℃) | 1.66x10^(-5) |
Comparación de rendimiento integral
Comparación Categio | Elementos | Manual Stacleado Manhelo | SMC Cámara de teleal de telecomunicaciones | Comparativo Análisis |
Ingeniería Performance Comoto | Artesanía | Hecho a mano en el sitio, calidad incontrolable | La resina Macromolecule se usa como materia prima, producción prefabricada de fábrica, moldeo por inyección único, calidad estable y controlable. | El proceso de producción de Pozo de SMC está más avanzado y la calidad es más estable y confiable. |
Condición de construcción | Ladrillo artificial, afectado por el clima y el medio ambiente Período de construcción (como lluvia, alta temperatura, frío severo) | No afectado por ningún clima o entorno | Pozo de SMC se puede construir todo el día | |
Material Performance | No resistente a la corrosión ácida y alcalina | Resistente al ácido y la corrosión alcalina | El material SMC tiene una mejor resistencia al ácido, álcali y sal. | |
Conexión Métoda | Conexión rígida, fácil de caer y filtrarse. | Conexión flexible, asentamiento uniforme con la tubería. | El Pozo de SMC El método de conexión es más propicio para mantener la habitación del pozo limpia y no es fácil de filtrar. | |
Mantener | Mantenimiento irregular y bloqueo frecuente. | Mantenimiento simple | El Pozo de SMC es fácil de mantener, no es necesario limpiar piedras frágiles, ladrillos, escombros, etc. | |
Servicio Life | Vida útil promedio de 5 a 10 años | No es fácil colapsar, la construcción es segura y la vida útil es de al menos 30 años | La vida del material SMC en sí es ≥30 años | |
Económico Performance COmparison (tome 10 pozos como ejemplo) | Número de trabajadores de la construcción | 20 | 2 | Pozo de SMC ahorra trabajo |
Días gastados | 2 días | la mitad del día | Pozo de SMC ahorra tiempo | |
Costo integral | Alto | Bajo | El período de construcción del Pozo de SMC es corto, lo que ahorra mucho trabajo | |
Prescatar | utilización de recursos | Consumir recursos, recursos hídricos y tierras fértiles contaminando el medio ambiente | Protección del medio ambiente y ahorro de energía, ahorro de tierra, ahorro de agua, ahorro de material, reciclable | Pozo de SMC ahorro de energía y protección del medio ambiente |
tendencia de desarrollo | Destruir el medio ambiente, desperdiciar recursos, salir del mercado | El estado se enfoca en promover nuevos materiales de construcción de ahorro de energía y ecológicos | Pozo de SMC se ajusta al desarrollo sostenible del país | |
Descripción general | La construcción de pozos manuales enterrados SMC es flexible y eficiente, con tecnología de construcción simple, protección del medio ambiente y ahorro de energía, bajo costo y LONG Vida de servicio. | |||
Embalaje y transporte
Descripción del embalaje
Debido a las características estructurales del producto, el embalaje de fábrica se puede seleccionar de acuerdo con las necesidades reales de los clientes, las distancias de transporte y las rutas de transporte.
Desmontaje y transporte
La estructura del producto es simple y fácil de desmontar, y todos los componentes se pueden dividir en partes discretas, que son Plano apilado y agrupado. Ocupa espacio pequeño, bajo costo de transporte, el desmontaje y la agrupación son más propicios para Estabilidad del producto, es conveniente que el transporte y el daño de los bienes son pequeños.
Aplicación de productos
