Descripción del producto

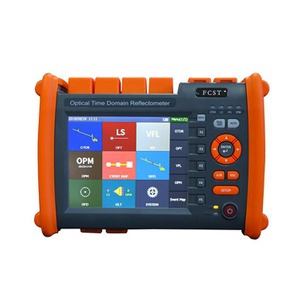

Fcst080624 La serie OTDR de alto rendimiento de la serie adopta una pantalla de 7 pulgadas de 7 pulgadas,que hace La operación más fácil. Eso Integra 7 funciones para ayudar a los clientes a resolver la prueba de campo de enlace de comunicación y luego el mantenimiento más tarde. El máximo se penetra a través del divisor de luz para efectivamente. El rango dinámico es de 45dB. Puede Mejorar el rendimiento en la prueba de red PON.
Fcst080624 Las series se utilizan principalmente para medir la calidad, la pérdida y la calidad de la conexión de la fibra óptica y el cable. Se usa ampliamente en la construcción de ingeniería, prueba de mantenimiento de línea, reparación de emergencias, desarrollo y medición de producción de fibra óptica y cable óptico. Es la red de área metropolitana.
Producto Ventajas
l Área ciega de eventos de 0.8M, jersey fácil de probar 5M.
l Detección de prueba en línea, alarma automática con luz..
l Procesamiento por lotes de datos, formularios de informe de impresión..
l Nomenclatura en chino e inglés..
l Soporte SM / MM / SM + MM TEST.
l Formato de salida de archivo SOR estándar.
l Longitudes múltiples de onda Prueba simultánea.
l Tecla + Modo de operación dual de pantalla táctil.
l Integrar OTDR / VFL / LS / OPM / Mapa / prueba de eventos / identificador de la cara del extremo.
Especificaciones del producto
OTDR | |||||||||
Modelo | Fcst080624-s1 | Fcst080624-s2 | Fcst080624-s3 | Fcst080624-s4 | Fcst080624-t1 | Fcst080624-t2 | Fcst080624-f1 | Fcst080624-m1 | Fcst080624-sm1 |
Escribe | Sm | Mm | SM / MM | ||||||
Longitud de onda | 1310nm / 1550nm | 1310nm / 1490nm / 1550nm | 1310nm / 1550nm / 1625nm | 1310nm / 1490nm / 1550nm / 1625nm | 850nm / 1300nm | 850nm / 1300nm / 1310nm / 1550nm | |||
Max Dinámica Rango | 35 / 33db | 38/36db | 42/40db | 45/43db | 37/35/35DB | 37/35/35DB | 37/35/35 / 35db | 28 / 26dB | 28/26 / 35 / 33db |
Zona ciega de eventos | 1M | 0.8m | 0.8m | 0.8m | 0.8m | 0.8m | 0.8m | 1M | 1M |
AtentoZuna | 6m | 6m | 6m | 6m | 6m | 6m | 6m | 6m | 6m |
Rango de prueba | 500m / 1km / 2km / 4km / 8km / 16km / 32km / 64km / 128km / 256km | ||||||||
Ancho de pulso | 3NS / 5NS / 10NS / 30NS / 50NS / 80NS / 160NS / 320NS / 500NS / 800NS /1000ns/ 3000ns/ 5000NS / 8000NS / 10000ns/ 20000ns | ||||||||
VistosoAccurdedumbre | ±(0.75m + intervalo de muestra + 0.005% × Distancia de prueba) | ||||||||
Pérdida Accurdedumbre | ±0.05db / db | ||||||||
Puntos de muestra | 16k~256k | ||||||||
Resolución de la muestra | 0.05m~16m | ||||||||
Precisión de reflexión | ±3DB | ||||||||
Formato de archivo | Formato de archivo estándar de SOR | ||||||||
Análisis de pérdidas | 4-Método de punto / Método de 5 puntos | ||||||||
Nivel de seguridad láser | ClaseII | ||||||||
Frecuencia de actualización | 3Hz (Typ.) | ||||||||
Almacenamiento de datos | EntonarrnAlmacenamiento AL: 200,000Curves; Almacenamiento externo: 4G bit | ||||||||
Conector | FC / UPC (SC intercambiable, ST) | ||||||||
Interfaz de datos | USB, MINI-USB, puerto Ethernet de 10M / 100M | ||||||||
Opm | |||||||||
Rango de onda | 800nm~1700nm | ||||||||
Conector | Universal FC / SC / ST | ||||||||
Alcance de prueba | -50dBm~+ 26dBm | ||||||||
Incertidumbre | ±5% | ||||||||
Longitud de onda de calibración | 850nm / 980nm / 1300nm / 1310nm / 1490nm / 1550nm / 1625nm / 1650nm | ||||||||
Ls | |||||||||
Longitud de onda | Consistente con la longitud de onda de salida de OTDR | ||||||||
Potencia de salida | ≥--5dbm | ||||||||
Estabilidad | CW, + 0.5dB / 15min (prueba después de 15 minutos de precalentamiento) | ||||||||
Conector | FC / UPC (SC intercambiable, ST) | ||||||||
Vfl | |||||||||
Longitud de onda | 650nm±20nm | ||||||||
Potencia de salida | ≥10MW | ||||||||
Modo | CW / 1HZ / 2Hz | ||||||||
Conector | FC / UPC (SC intercambiable, ST) | ||||||||
El óptico El índice de prueba de pérdidas se refiere a la fuente de luz anterior y el índice de medidor de potencia óptica. | |||||||||
Otros | |||||||||
Monitor | Pantalla LCD + táctil de color de 7 pulgadas | ||||||||
EnergíaSuministro | AC/DCAAI-90.,Fcst080624.,O splicer de fusão de fibra óptica AI-90 usa a mais recente tecnologia de alinhamento do núcleo com foco automático e seis motores, é uma nova geração de splicer de fusão de fibra. É totalmente qualificado com construção de tronco de distância média e curta, projeto FTTH, monitoramento de segurança e outros projetos de emenda de cabos de fibra. A máquina usa CPU industrial quad-core, resposta rápida, é atualmente uma das máquinas de splicing de fibra mais rápida do mercado; Com tela de alta resolução de 800x480 de 5 polegadas, a operação é simples e intuitiva; e até 300 vezes as ampliações de foco, fazendo com que seja muito fácil observar a fibra com olhos nus. 5 segundos de alinhamento de núcleo de velocidade, 15 segundos de aquecimento, a eficiência de trabalho aumentou 50% em comparação com as máquinas de emendentes comuns.,Sob as condições de testes rigorosos, o desempenho ainda é excelente; A caixa de ferramentas é pequena, requintada, durável e com design exclusivo de bancada. O design da plataforma operacional reflete o cuidado humanista; Design de iluminação único, é conveniente para construção ou reparo noturno. O brilho da tela é ajustável e é conveniente para a operação ao ar livre do ambiente da luz do sol. As partes principais estão usando marcas importadas, material do corpo do metal da aviação com detalhes requintados. Com a combinação de tecnologia avançada e design, a nova geração de splicer de fusão de fibra óptica lhe trará uma experiência de usuário confiável e confortável.,Resumo do Produto,O splicer de fusão de fibra óptica AI-90 usa a mais recente tecnologia de alinhamento do núcleo com foco automático e seis motores, é uma nova geração de splicer de fusão de fibra. É totalmente qualificado com construção de tronco de distância média e curta, projeto FTTH, monitoramento de segurança e outros projetos de emenda de cabos de fibra. A máquina usa CPU industrial quad-core, resposta rápida, é atualmente uma das máquinas de splicing de fibra mais rápida do mercado; Com tela de alta resolução de 800x480 de 5 polegadas, a operação é simples e intuitiva; e até 300 vezes as ampliações de foco, fazendo com que seja muito fácil observar a fibra com olhos nus. 5 segundos de alinhamento de núcleo de velocidade, 15 segundos de aquecimento, a eficiência de trabalho aumentou 50% em comparação com as máquinas de emendentes comuns. | ||||||||
Sob as condições de testes rigorosos, o desempenho ainda é excelente; A caixa de ferramentas é pequena, requintada, durável e com design exclusivo de bancada. O design da plataforma operacional reflete o cuidado humanista; Design de iluminação único, é conveniente para construção ou reparo noturno. O brilho da tela é ajustável e é conveniente para a operação ao ar livre do ambiente da luz do sol. As partes principais estão usando marcas importadas, material do corpo do metal da aviação com detalhes requintados. Com a combinação de tecnologia avançada e design, a nova geração de splicer de fusão de fibra óptica lhe trará uma experiência de usuário confiável e confortável.especificações do produtoConstrução | Descrição~Fibra | ||||||||
Temperatura de almacenamiento | -40 ° C~+ 70 ° C | ||||||||
Humedad relativa | 0 ~ 95%,No condensación | ||||||||
Peso | ≤1.2kg | ||||||||
Tamaño | 227mm × 160mm × 70mm |
Funciones del host: PON OTDR / OPM / VFL / LS / Mapa del evento / Detección de fibra de fibra (detector de compra adicional) / Óptico Loprueba de SS.
