Descripción del producto

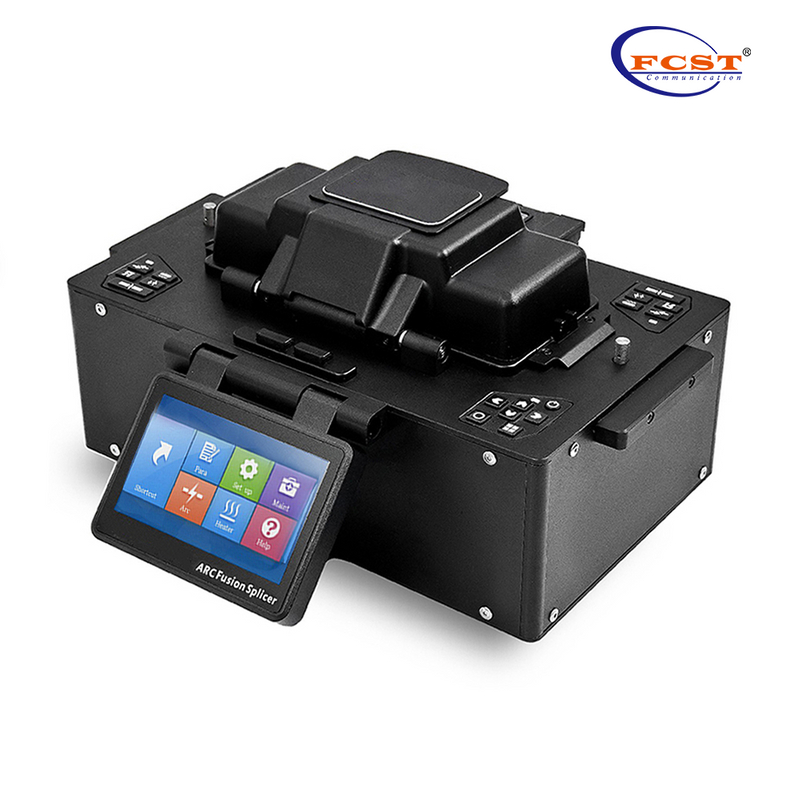

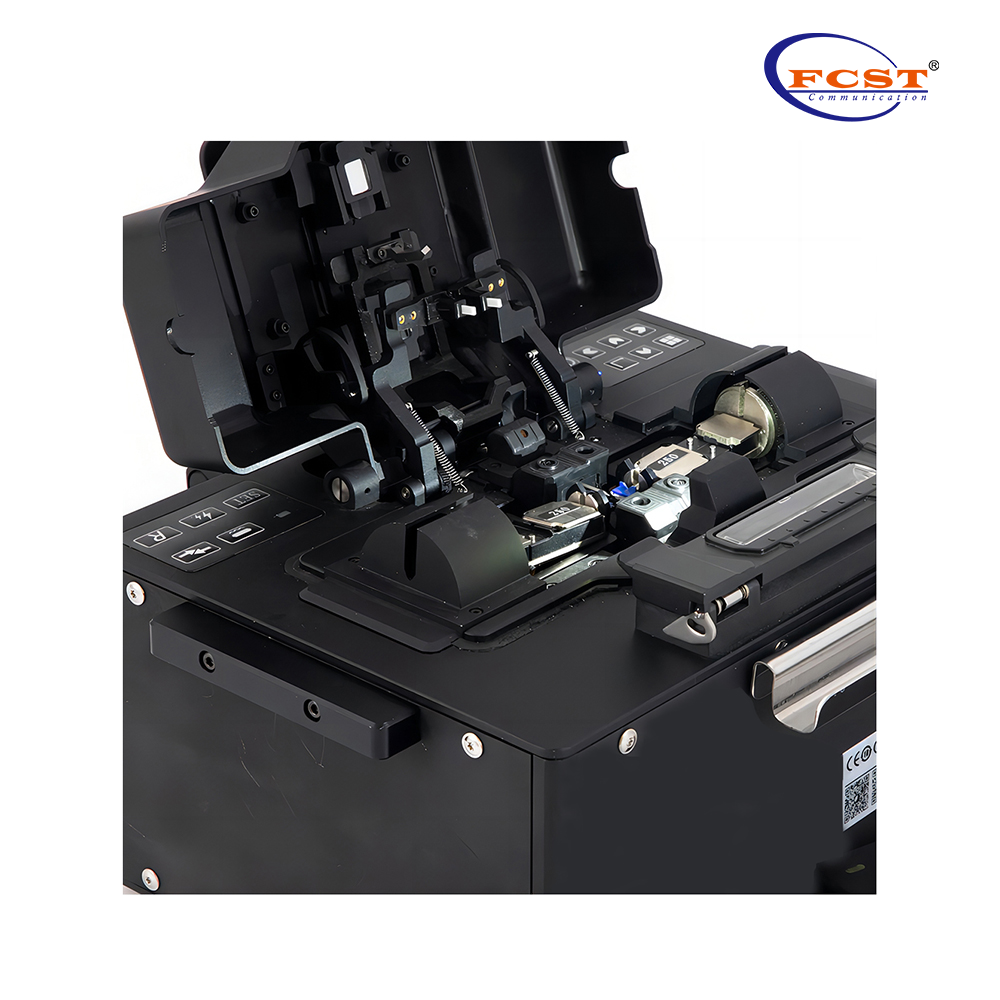

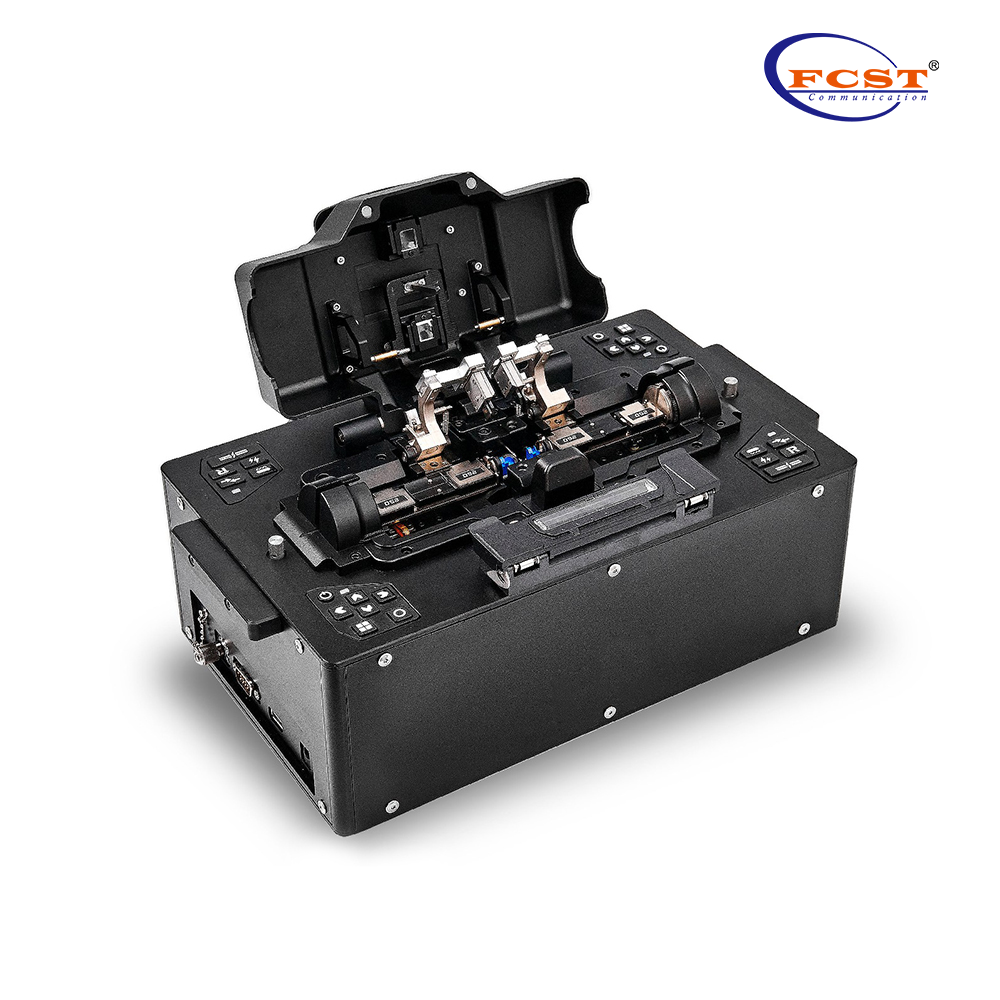

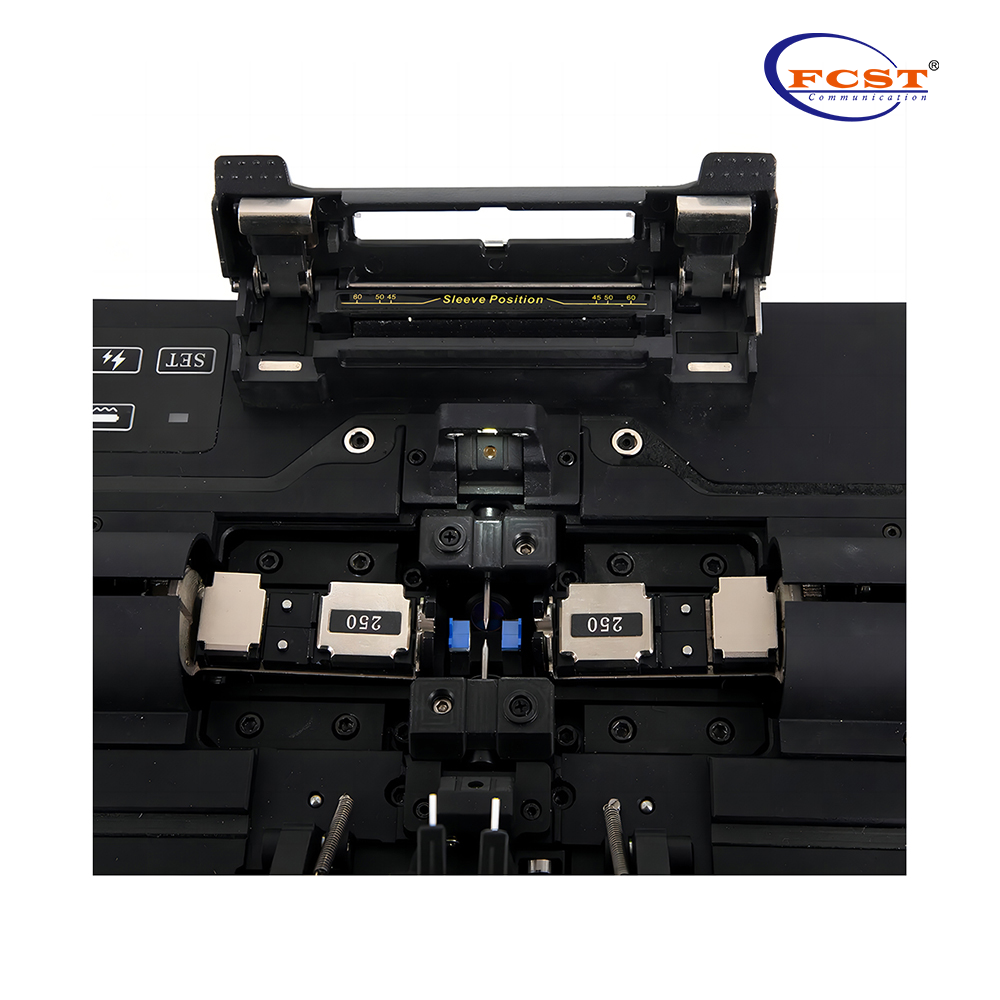

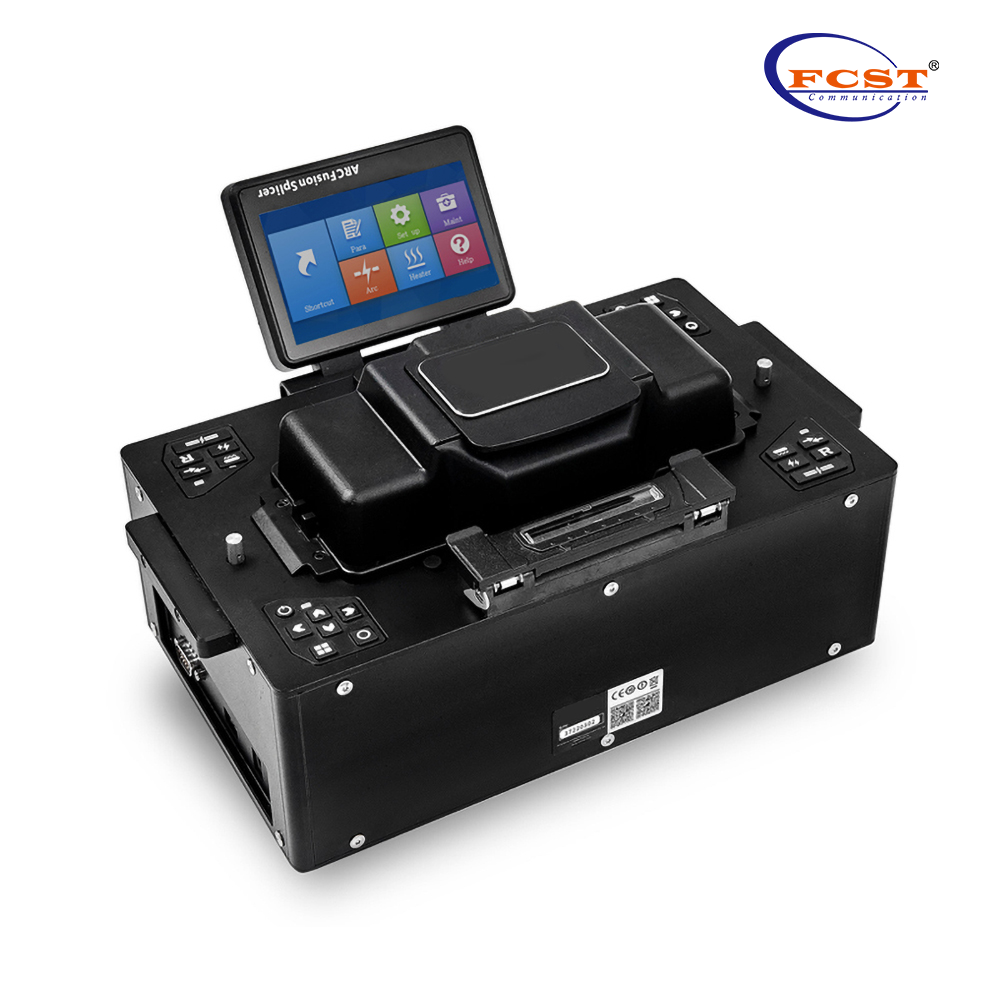

FFS-60H POLARIZACIÓN Manteniendo el empalmador de fusión de fibra está diseñado, desarrollado y fabricado por FCST. Este innovador empalme aplasta la barrera técnica de los empalmeros de fibra PM Fiber Fiber. Divide el posicionamiento de orientación angular del eje de polarización de fibra y las funciones de empalme de fusión de fibra en dos unidades independientes, lo que simplifica enormemente la estructura del empalmador de PM y facilita la operación y mantenimiento.

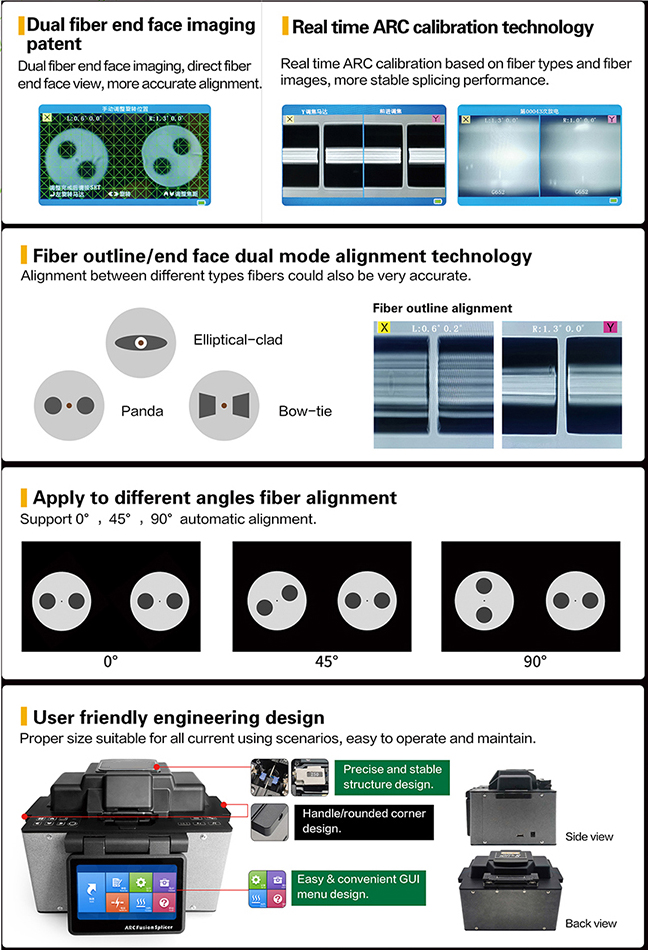

Utiliza una tecnología de imagen de cara final más intuitiva que el método tradicional de imágenes de visión lateral. Las imágenes de la cara final de la fibra se muestran directamente con alta resolución y alto aumento óptico en un monitor cuadrados. Por lo tanto, los usuarios finales pueden llevar a cabo el posicionamiento angular más crítico del eje de polarización de fibra de inmediato con los esfuerzos mínimos. La ventaja más significativa de FFS-60H es su capacidad de empalmar varias combinaciones de fibra PM con estructuras de estrés idénticas o diferentes, como panda, núcleo elíptico, tipo de i- y muchas otras de manera rápida y precisa.
Producto Ventajas
l Battería de Li Capticable.
l Calibración de la cara axial y final.
l Compacto y estructura estable.
l Calibración de núcleo a núcleo, baja pérdida.
l Calibración y empalme automáticamente.
l Disco Flash USB para software Auto-Upgrade.
l Diseño de GUI, interfaz operativa fácil de usar.
l Función de enfoque automático, realización de alineación precisa del núcleo de fibra.
l Aplicable a diferentes tipos de fibras que se extienden como fibra de panda, fibra de corbata de arco, fibra elíptica.
Especificaciones del producto
Construcción | Descripción |
Aplicable Fiber | MMF (ITU-G651), SMF (ITU-G652), NZDS (ITU-G655), DS (ITU-G653) |
PM Fiber | Fibra de panda y otro tipo PMF |
Revestimiento Diameter | 80～150µm |
Revestimiento Diameter | 160～900µm |
Típico Spluma Lagotamiento | SMF: 0.02DB MMF: 0.01DB NZDS, DS: 0.03DB, PMF 0.05DB |
Extinción Ratio | 32dB (panda) |
Escaso LEngth | 10～16 mm（diámetro de recubrimiento＜250um）; 16 mm（Diámetro de recubrimiento: 250-1000um） |
Alineación Métoda | Alineación de perfil y cara final |
Empalme Programa | 40 grupos |
Calefacción Programa | 20 grupos; Calefacción automática |
Operación Moda | Manual/ automático |
Típico Spluma Tyo me | Fibra no polarizada: 15 segundos; PM Fibra: 45 segundos |
Típico Hcomiendo Tyo me | 30 segundos para mangas encogibles de 60 mm y 40 mm |
Fibra Identificación | Identificar automáticamente SMF, MMF, NZDS, DS, PANDA PMF |
Fibra Magnificación | 180x (vista x o y), 90x (vista x e y) |
Visita Des juego | Cámara de doble sensibilidad de alta sensibilidad, monitor LCD de 5 pulgadas 800*480 |
Datos Sser un servicio | 4000 grupos registros de datos |
Tensión Test | 1.8～2.25n |
Interfaz | Interfaz de menú de GUI, fácil para operar |
Fuerza Saumentar | Adaptador, entrada: AC100-240V (50/60Hz), salida: DC11-13.5V |
Terminales | Puerto USB 2.0, para actualización de software, registros de exportación |
Operando Cendición | 0 ~ 40℃ No esbelto |
Dimensión/peso | 260 mm (W)×202 mm (d)×170 mm (h) /5.7kg（batería incumplida） |

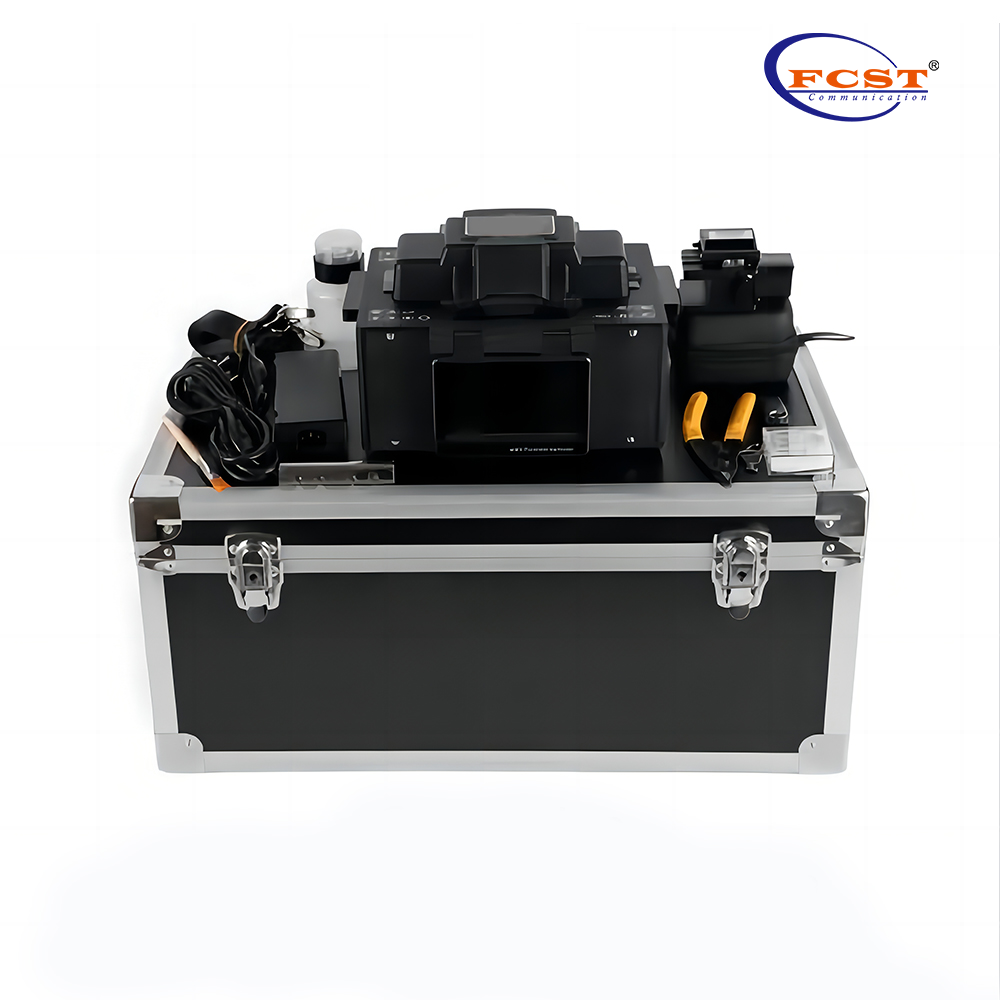

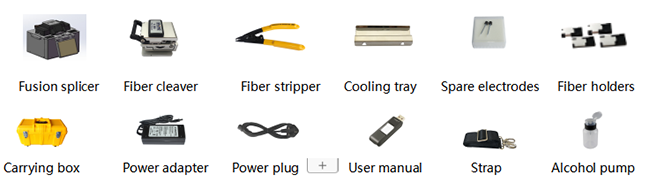

accesorios estandar
