Método de atenuación de luz y cálculo de la luz del divisor óptico

En la topología de la red óptica, la apariencia del divisor óptico Ayuda al usuario a maximizar el rendimiento de la red. Un divisor ópticoes un dispositivo óptico pasivo que puede descomponer una señal óptica en múltiples salidas de señal óptica, incluidos uno o dos extremos de entrada y extremos de salida múltiples. Cuando el sistema de red óptica necesita acoplar y distribuir la señal óptica, se puede utilizar un divisor óptico para realizarla. Este artículo contiene lo siguiente: Divisor óptico Método de atenuación de luz y cálculo.

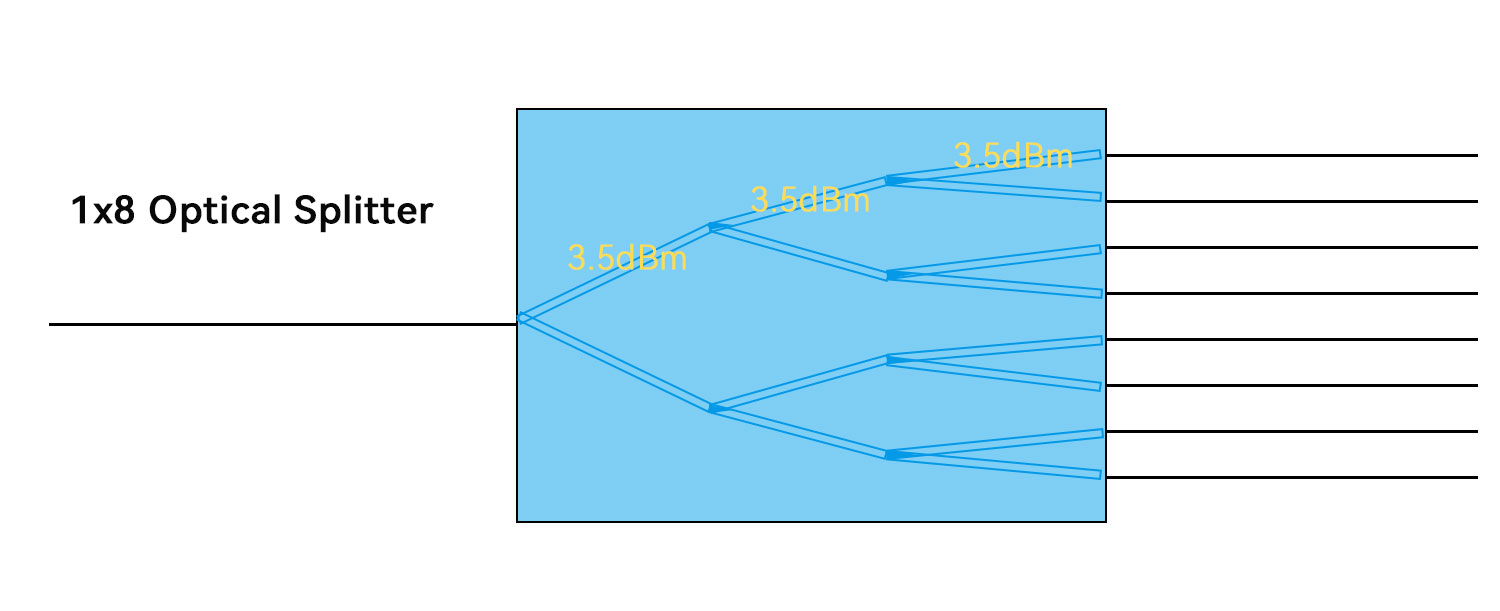

La pérdida de potencia óptica está relacionada con el número de ramas ópticas (cada división de 1: 2 produce una pérdida de ~ 3.5dB) • La pérdida de potencia óptica determina la distancia transmitible • Ancho de banda versus costo: el ancho de banda disponible depende del tamaño del tamaño De la relación de división óptica, cuanto mayor es la relación de división óptica, menor será el costo por hogar del OLT.

Como todos sabemos, los cuatro parámetros más importantes del divisor óptico son: longitud de onda, pérdida de inserción, pérdida adicional y relación de división, pero de hecho, el índice de rendimiento más importante del divisor óptico es el divisor óptico bajo una relación de división específica. Diferentes desintegraciones de la luz, en el caso de diferentes proporciones divididas, la disminución de la luz del divisor óptico también será diferente. Entonces, ¿cómo calcular la atenuación óptica del divisor óptico? Valor de atenuación óptica del divisor óptico = transmitir potencia óptica + pérdida adicional + pérdida de inserción + pérdida de fibra desnuda.

Cálculo de la relación espectral

Fórmula: ki = pi/sp*100%

Entre ellos, PI es la potencia de conducción requerida por cada enlace óptico, y SP es la suma de la potencia de conducción requerida de cada enlace óptico transportado por el láser.

Nota: En uso real, el fabricante ha indicado que la relación de división, como 1/2, es 80%: 20%o 70%: 30%; 1/3 es 70%: 15%: 15%; 1/4 es 70%: 10%: 10%: 10%.

Cálculo de pérdida adicional

En el proceso de operación real, se puede llevar a cabo la medición del valor de pérdida adicional, y solo es necesario llevar a cabo la detección y registro del valor de acuerdo con ciertas especificaciones de operación, y hacer un buen trabajo en la clasificación de diferentes enlaces.

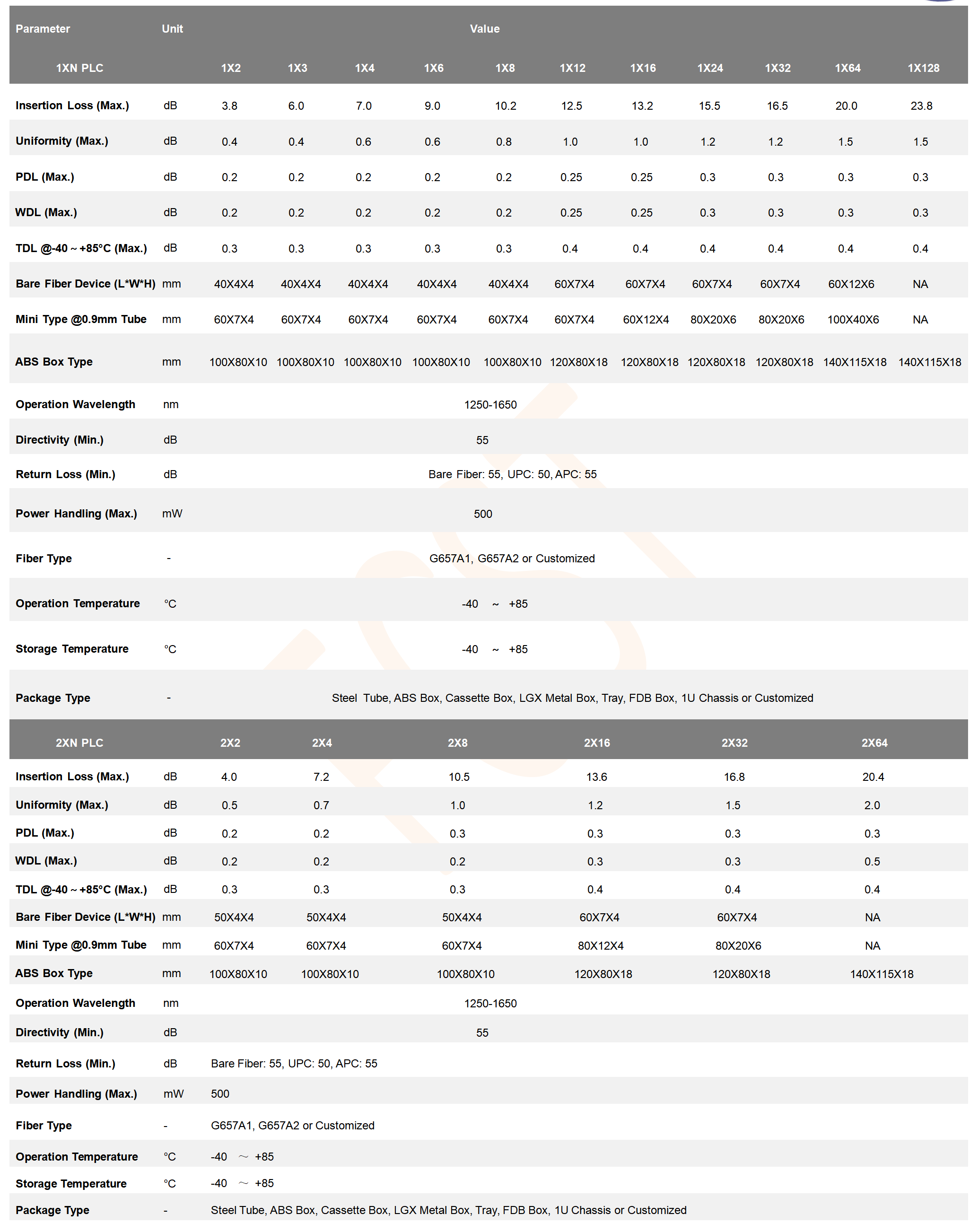

En general, la pérdida de 1 × N de divisor óptico estándar de modo único es la siguiente:

Cálculo de pérdida de inserción

Fórmula: IL = -10LG (PO/PI)

Entre ellos, PO es la potencia óptica en el extremo de salida, y Pi es la potencia óptica en el extremo de entrada.

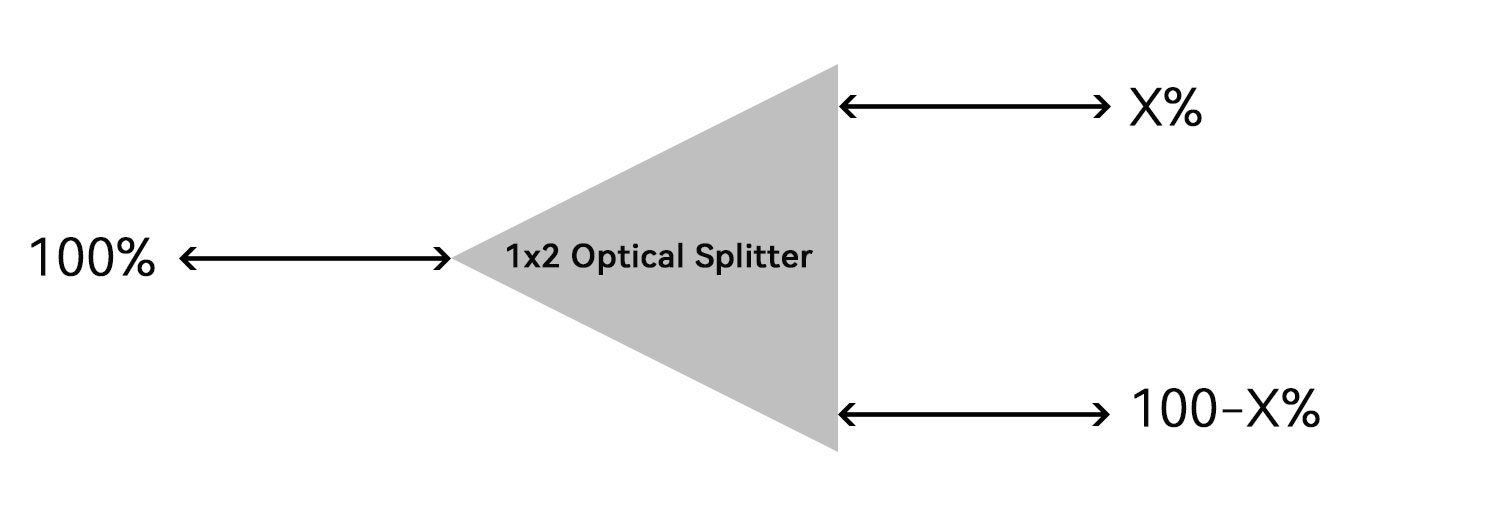

Nota: PO/PI en la fórmula es equivalente a la relación de división del divisor óptico, a saber: IL = -10LG (KI). Por ejemplo, hay un divisor de haz de uno a dos, que es un divisor de haz de dos a ocho, es decir, la relación de división es del 20%: 80%. Su valor teórico teórico de la pérdida de inserción del enlace óptico del 20% es -10LG (20%), que es aproximadamente igual a 6.99dB.

Cálculo de pérdida de fibra desnuda

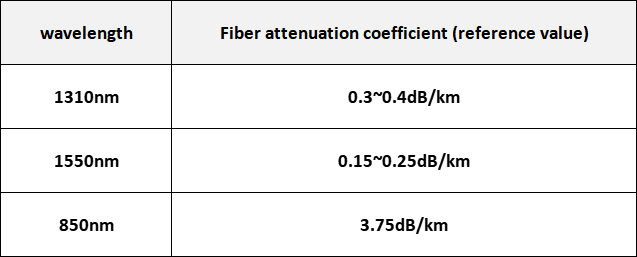

La pérdida de fibra generalmente disminuye al aumentar la longitud de onda. En la operación real, este valor no necesita calcularse, y hay un cierto estándar de referencia. Es necesario referirse estrictamente al estándar numérico y medir los valores de pérdida de diferentes longitudes de onda para determinar el valor de pérdida final.

Nota: Atenuación del conector: Generalmente cada uno es de 0.5dB.

El método de cálculo del divisor óptico La pérdida se menciona anteriormente, por lo que alguien preguntará: ¿Cómo medir la pérdida de divisor óptico? En primer lugar, cuando la señal óptica se transmite a través del divisor óptico, el valor de pérdida no tiene nada que ver con la dirección de transmisión. Si la señal óptica se transmite desde el extremo de entrada del divisor óptico aguas abajo hasta el extremo de salida o aguas arriba desde el extremo de salida hasta el extremo de entrada, el valor de pérdida es el mismo en ambas direcciones de transmisión. Por lo tanto, solo necesitamos medir el valor de pérdida en una dirección del divisor óptico.

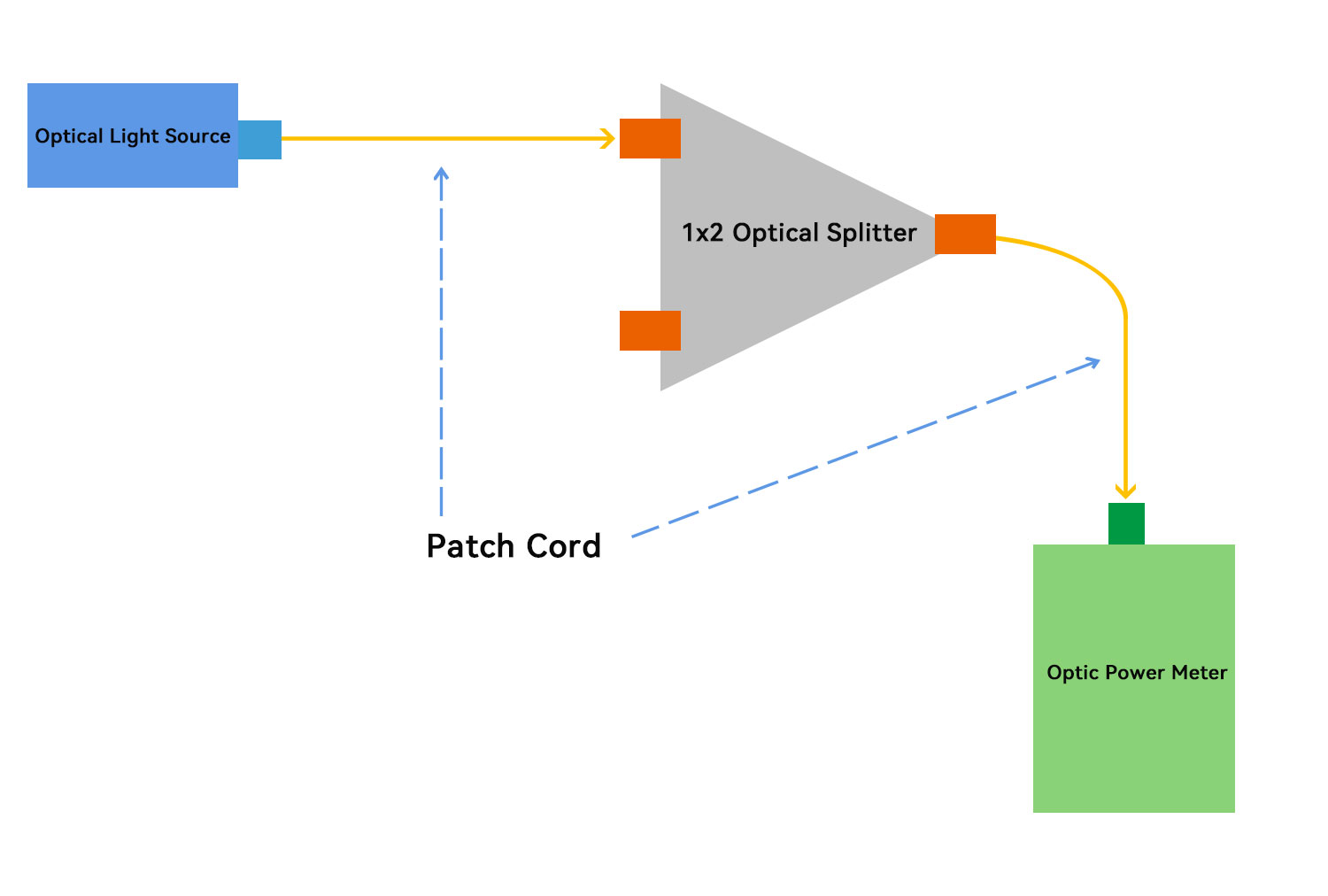

A continuación, tomamos un divisor óptico simple 1x2 como ejemplo para medir la pérdida en la dirección aguas abajo del divisor óptico, como se muestra en la figura a continuación. Primero, use el puente de fibra de prueba para conectar la fuente de luz y el medidor de potencia óptica, establezca el valor de referencia, luego use el jersey de fibra de prueba para conectar la fuente de luz y el extremo de entrada del divisor óptico y conecte el medidor de alimentación óptica al medidor Fin de la salida del divisor óptico, mida el primero en el valor de pérdida de un puerto de salida, luego use el mismo método para medir el valor de pérdida del segundo puerto de salida, y finalmente la pérdida del divisor óptico se puede obtener a través de la fórmula de cálculo.

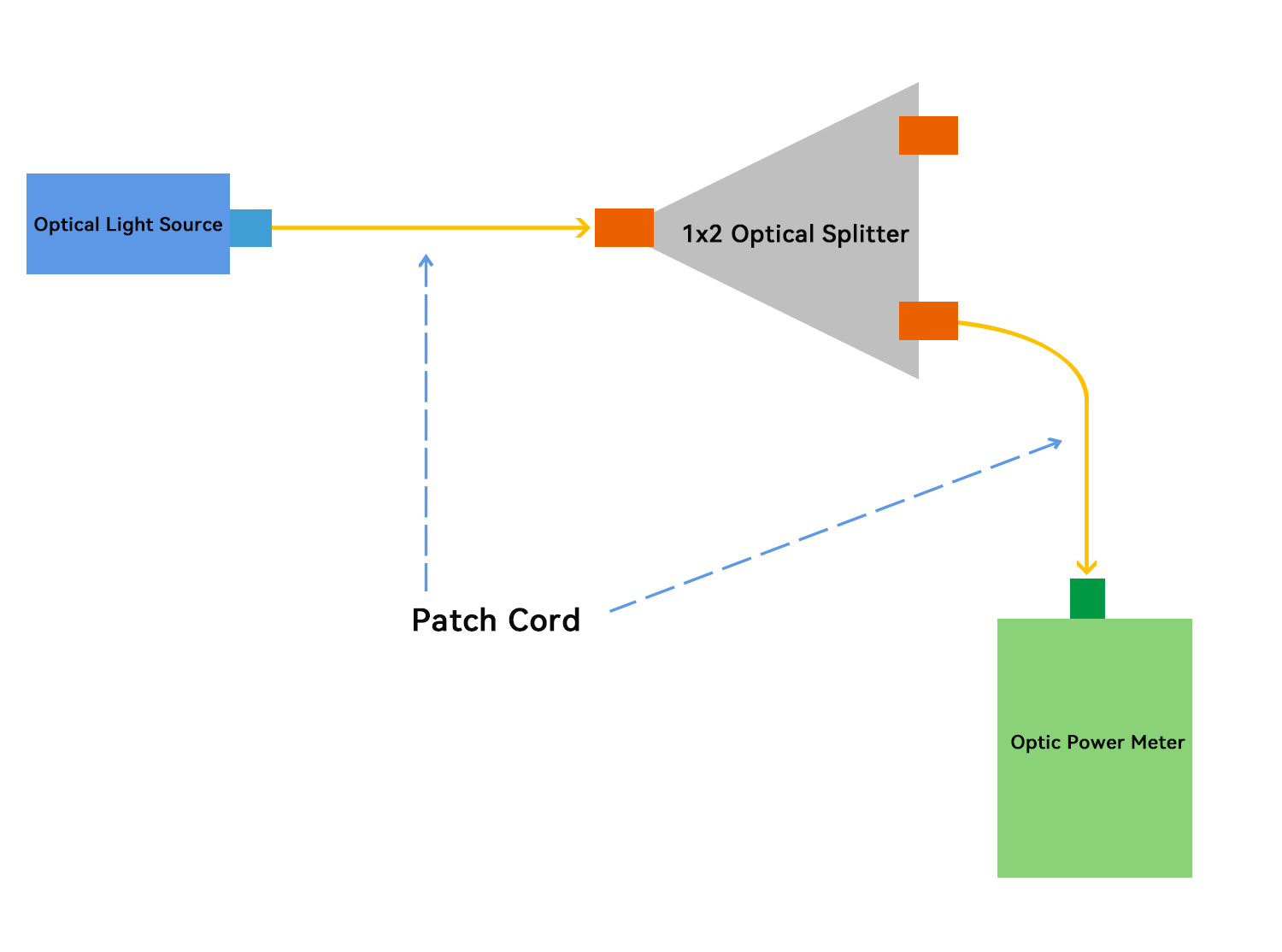

Del mismo modo, el método anterior también se puede usar para medir la pérdida en la dirección aguas arriba del divisor óptico. La diferencia es que la fuente de luz está conectada al puerto de salida del divisor óptico y el medidor de potencia óptica está conectado al puerto de entrada, como se muestra en la figura a continuación.

Para otros divisores ópticos 1xn, como los divisores ópticos 1x32, el método de medición anterior también se puede utilizar, solo necesitamos establecer el fuente de luz en el puerto de entrada del divisor óptico y luego mida cada salida a su vez usando un medidor de potencia y una pérdida de puerto de cable de parche de fibra de prueba.

Además, para la medición de pérdida del divisor óptico 2x2, el método anterior también es aplicable. Primero, mida la pérdida de un puerto de entrada a los dos puertos de salida y luego mida la pérdida del otro puerto de entrada a los dos puertos de salida. Del mismo modo, este método también se puede utilizar para medir la pérdida de un divisor óptico 2XN, pero el proceso de medición es más complicado y requiere que se registren más valores.

Nota: Debido a que el divisor óptico producirá pérdida adicional y pérdida de conector durante el proceso de fabricación, habrá ligeras diferencias entre los resultados de la medición y el valor real de pérdida de división óptica.
