Descripción del producto
FCST012128 Cierre de empalme de fibra óptica El tipo de FOSC está diseñado para la conexión y protección de los cables de fibra. Este modelo tiene un puerto sin cortar, siete puertos de rama, dos puertos de cable de caída. Tipo de domo de cierre Se puede utilizar para diferentes aplicaciones de empalme y ramificación de cable de fibra óptica y es adecuado para aplicaciones aéreas, forradas de tuberías, de manejo y enterrado directo. Se aplica a cualquier tipo de cables (tubo suelto, esqueleto, cinta, etc.)
Producto Ventajas
l Proporcionar servicio de personalización de logotipo.
l Método de instalación: Adecuado para enterrado directo, aéreo, polo, tubería, orilla, etc.
l Sellado: el sello mecánico se adopta para la boca del cuerpo y el cable de la caja, con grado de protección de IP68.
l Capacidad: puede instalar 24 piezas de bandejas de fibra de 6 núcleos o 12 piezas de bandejas de fibra de 12 núcleos, con la capacidad máxima de 144 núcleos.
l Diámetro del cable: 1 soporte de puerto sin cortar φ10 ～ 22 mm cable; 7 puertos de rama soporte φ8 ～ cable de 18 mm; 2 puertos de caída soportan φ2*Cable suave de 3 mm.
Especificaciones del producto
Construcción | Descripción |
Capacidad | 144F(fibra única) |
Dimensión (mm) | 370*φ300 mm |
Peso(kg) | 5.5-6.2 |
Sellando Type | Tipo mecánico o puerto medio por HeatShrink |
Puerto | 1+7+2 |
Diámetro de cable | 1*Puerto ovalado:Φ10～22 mm; 7*Puerto redondo:Φ8～18 mm; 2* Cable de caída:Φ2*3 mm |
Capacidad OF bandeja (Fibra única) | 6/12F |
Número máximo de bandejas | 6f: 24 piezas; 12f: 12pcs |
Material | PP+GF |
Nivel de protección | IP68 |

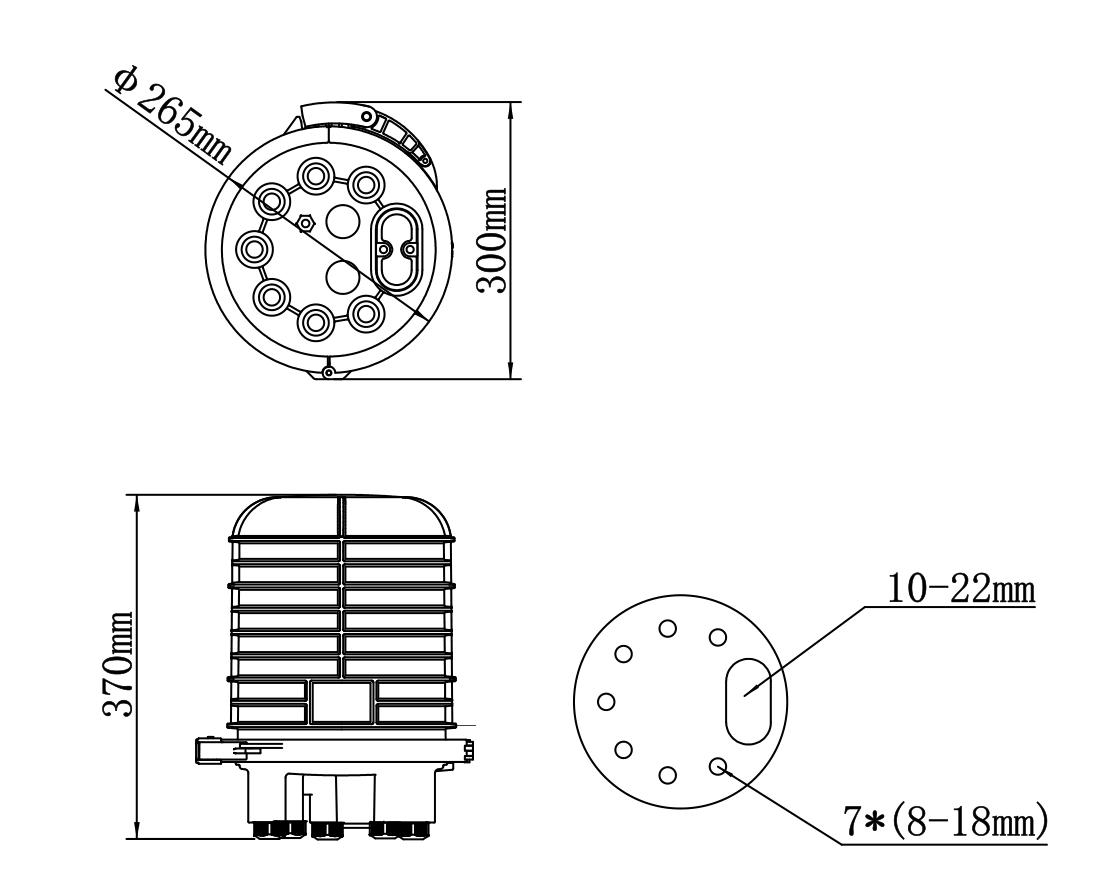

Dibujo de estructura

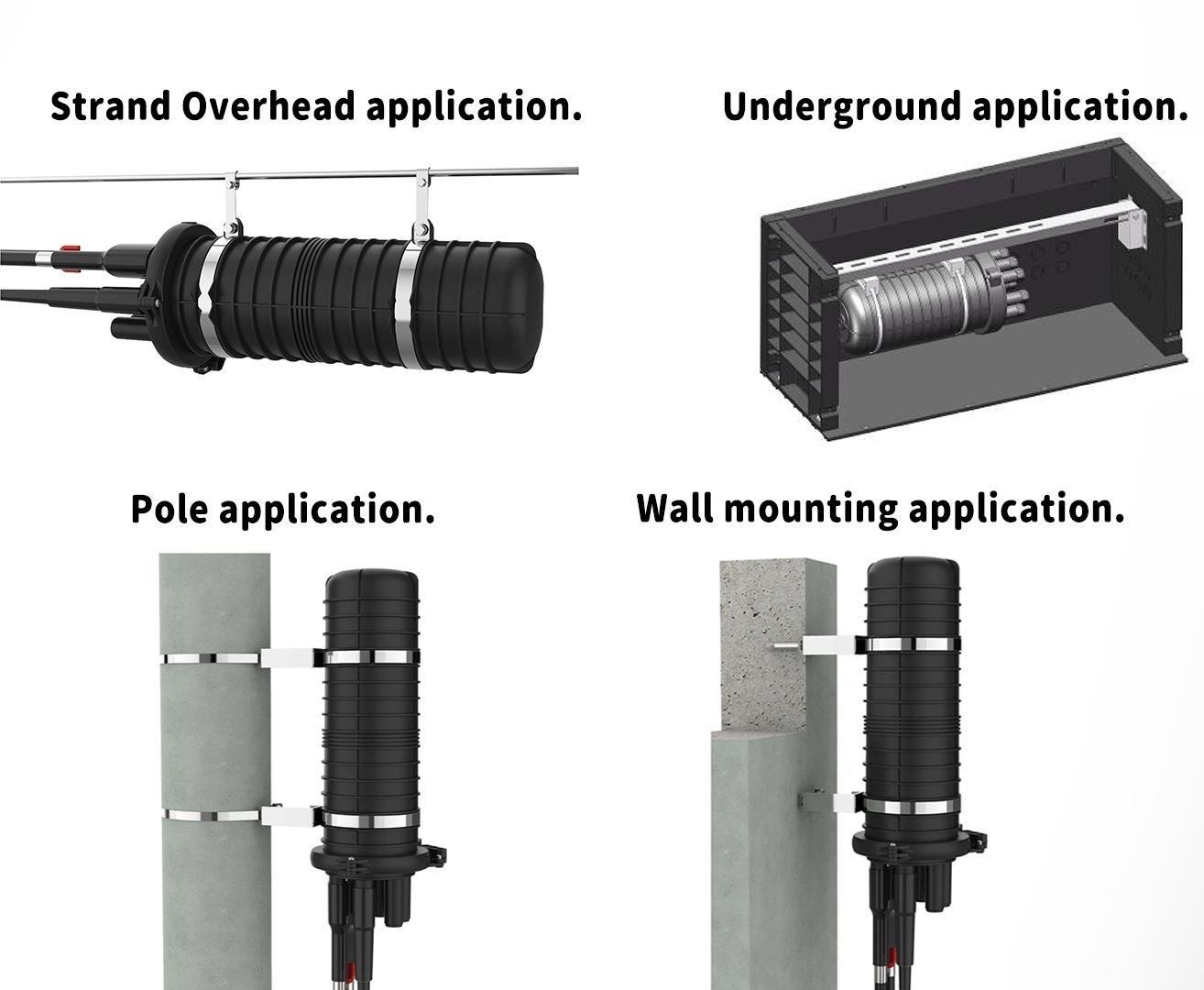

Aplicación de productos
Lista de accesorios

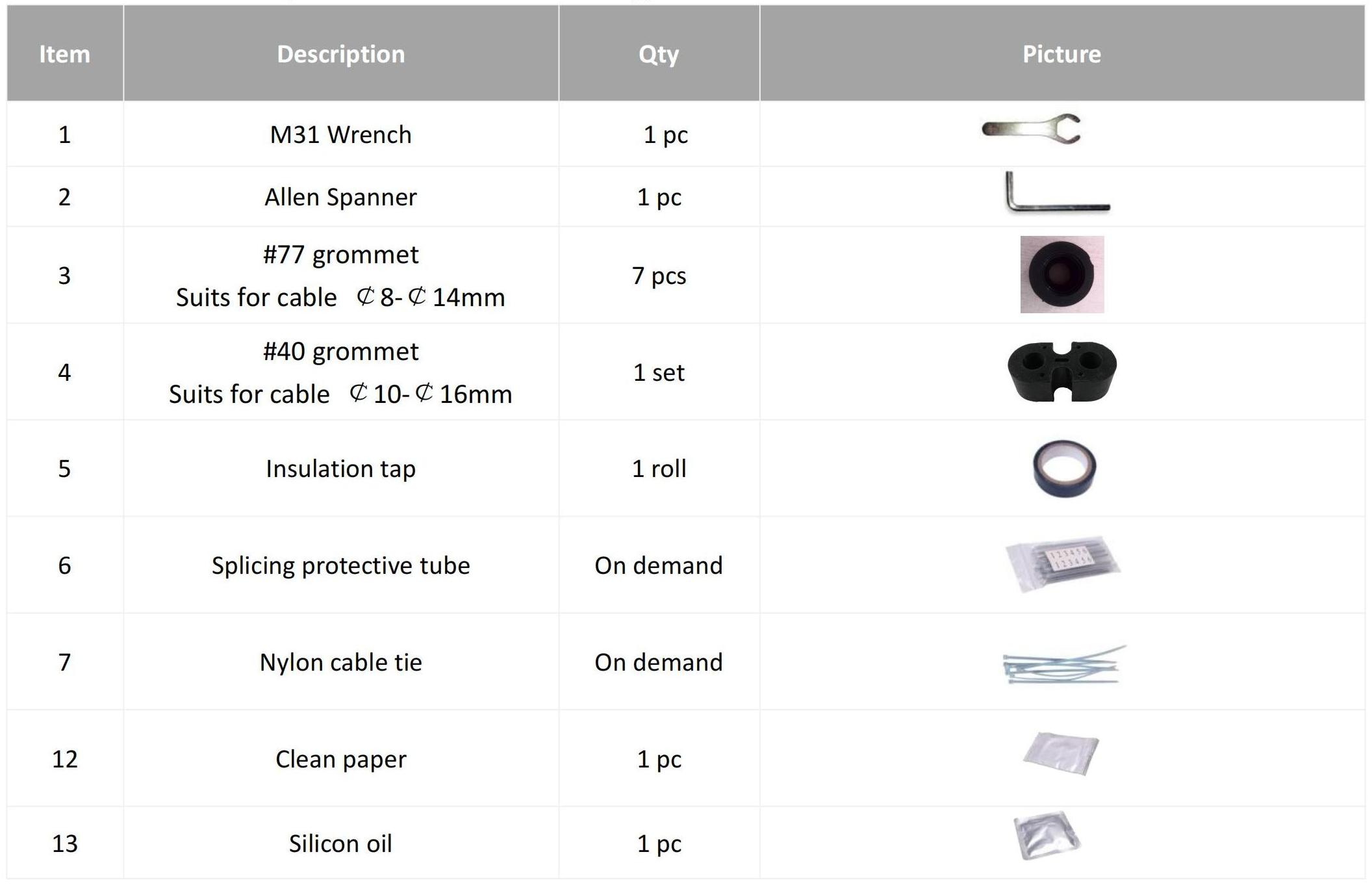

Accesorios estándar (imágenes solo de referencia)

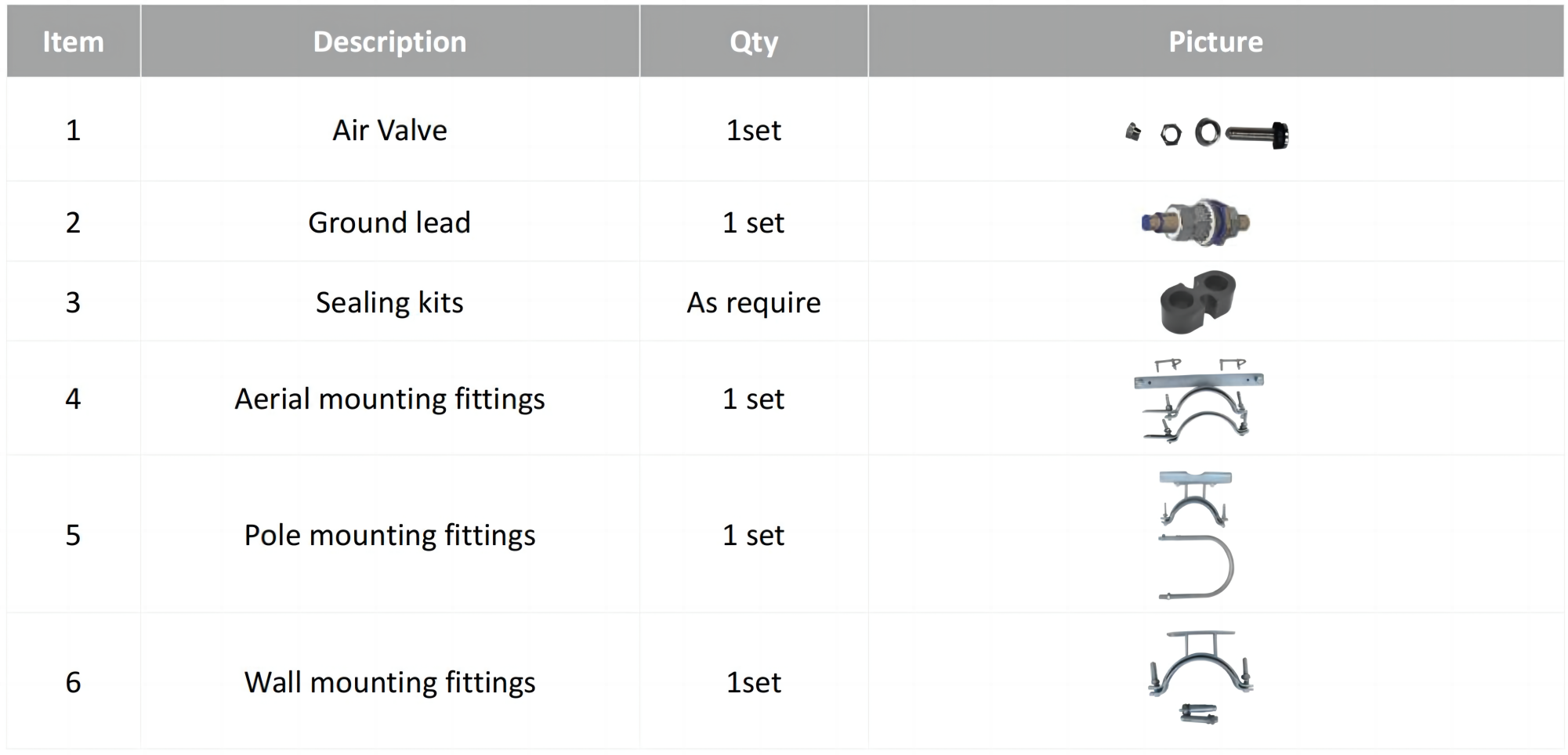

Accesorio opcional (solo para referencia)

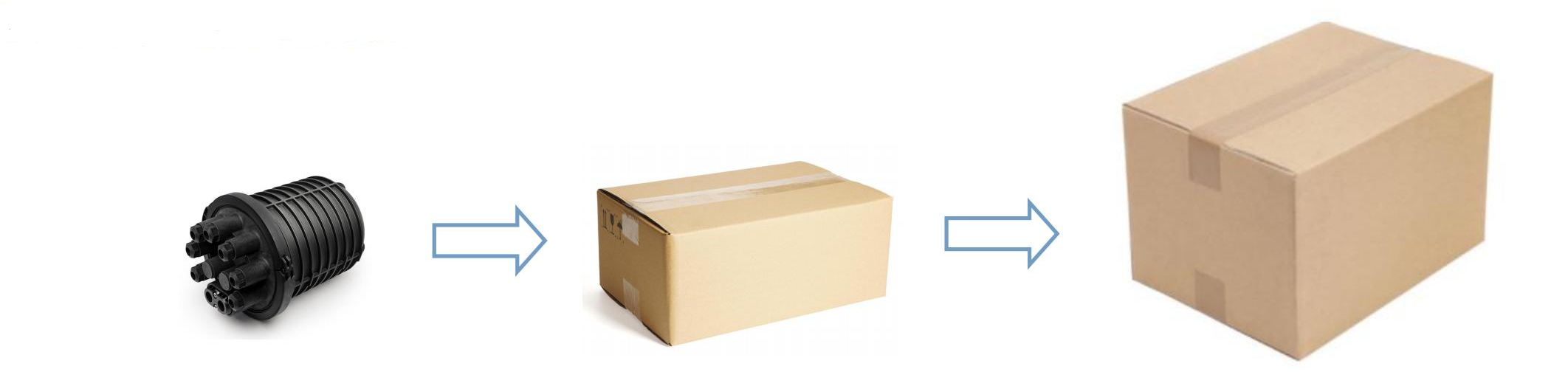

Información de embalaje
Construcción | Descripción |
Dimensión exterior（L*w*h）mm | 550*315*285 |
Peso/PC（kgs） | 6.9 |
Tamaño del cartón（L*w*h）mm | - |
Cantidad/CTN（pcs） | - |
Peso/CTN（kgs） | - |
Servicios de diseño y personalización
l Proporcione el servicio con todo el proceso desde el plan hasta el producto y el cliente.
l Conocer al cliente’S requisito de personalizar el logotipo en un lugar adecuado para el producto existente.
l Conocer al cliente’S requisito de realizar modificaciones y personalización razonables para el producto existente.
l Proporcione un diseño gratuito de acuerdo con el requisito del cliente después del acuerdo cooperativo firmado.
