| Cantidad: | |
|---|---|
FCST01135
FCST
FCST01135
Descripción del producto
FCST01135 Cierre de la terminal de acceso de fibra es un dispositivo de línea de cableado de las distribuciones de usuarios en el sistema FTTH, proporciona protección y administración de cable de fibra, y se utiliza para terminar, ramificación de cables, conexión cruzada. Se utiliza principalmente para el punto de acceso del usuario en la red FTTH-ODN, se puede dividido en tipo interior y exterior de acuerdo con el escenario de instalación, y se puede dividir en el tipo de distribución y el tipo de división óptica de acuerdo con el functionorte.
Cierre de fibra óptica se usa como punto de terminación para que el cable del alimentador se conecte con el cable de caída en el sistema de red de comunicación FTTX. El empalme de fibra, la división y la distribución se pueden hacer en esta caja, y mientras tanto proporciona una protección y gestión sólidas para la construcción de redes FTTX.
Producto Ventajas
l Hecho de material plástico de ingeniero de alta calidad (PP), buena resistencia mecánica, apariencia elegante, resistencia y durabilidad.
l Adecuado para la instalación de poste interior o exterior, montada en la pared.
l Bandeja de empalme apilada incorporada, fácil para abrir, la bandeja de empalme se puede eliminar, fácil para la instalación y el mantenimiento.
l El enrutamiento de fibra es razonable.
l A sujetación de cable de alimentación y cable de caída, empalme de fibra, fijación, almacenamiento, distribución ... etc. Todo en uno.
Especificaciones del producto
Construcción | Descripción |
Capacidad Of Fosc (Bunchy) | 66 núcleo |
Máxima capacidad | 8 (SC/APC) |
Material | PÁGINAS |
Dimensión (mm) | 336.5*195*128 |
Entradas/salidas | 4/8 |
Instalación | Montaje en poste, montaje en pedestal Montaje en hebra, montaje en la pared |
Peso neto（g） | 2050 |
Nivel de protección | IP67 |
Diámetro del cable de fibra | Φ11 mm ~φ16 mm |
Temperatura de funcionamiento | -40℃ ～+65℃ |

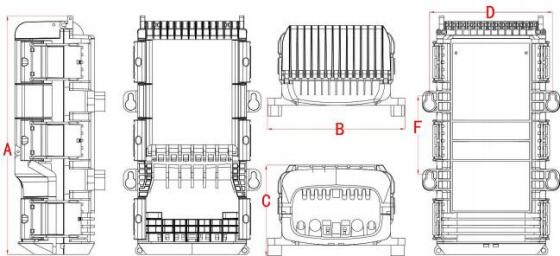

Estructura del producto
A: 336.5 mm B: 195 mm C: 128 mm D: 174 mm F: 110.5 mm

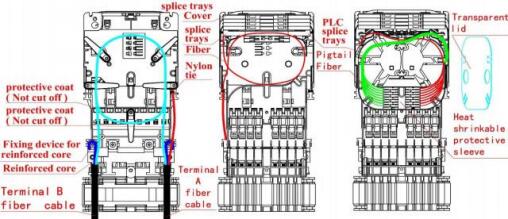

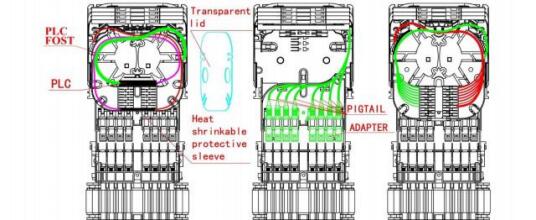

Diagrama de enrutamiento de fibra

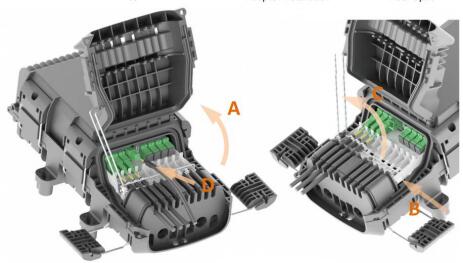

Cubierta de enchufe rápida
A. Abra la tapa B. Presione el botón de bloqueo C. Gire la varilla de metal para asegurar la tapa D. Insertar conector

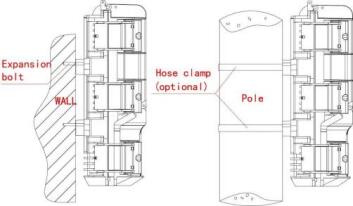

Instalación
Instalación montada en la pared
Taladre 4 agujeros en la pared en función del tamaño de la Tabla 1, coloque el perno de expansión φ7.5*40, coloque la caja para que coincida con los agujeros y use el perno para sujetar.
Instalación montada en polos
Arregle 1 conjunto del anillo de poste al poste de telecomunicaciones, como se muestra a continuación.
Servicios de diseño y personalización
l Proporcione el servicio con todo el proceso desde el plan hasta el producto y el cliente.
l Conocer al cliente’S requisito de personalizar el logotipo en un lugar adecuado para el producto existente.
l Conocer al cliente’S requisito de realizar modificaciones y personalización razonables para el producto existente.
l Proporcione un diseño gratuito de acuerdo con el requisito del cliente después del acuerdo cooperativo firmado.
