Descripción del producto

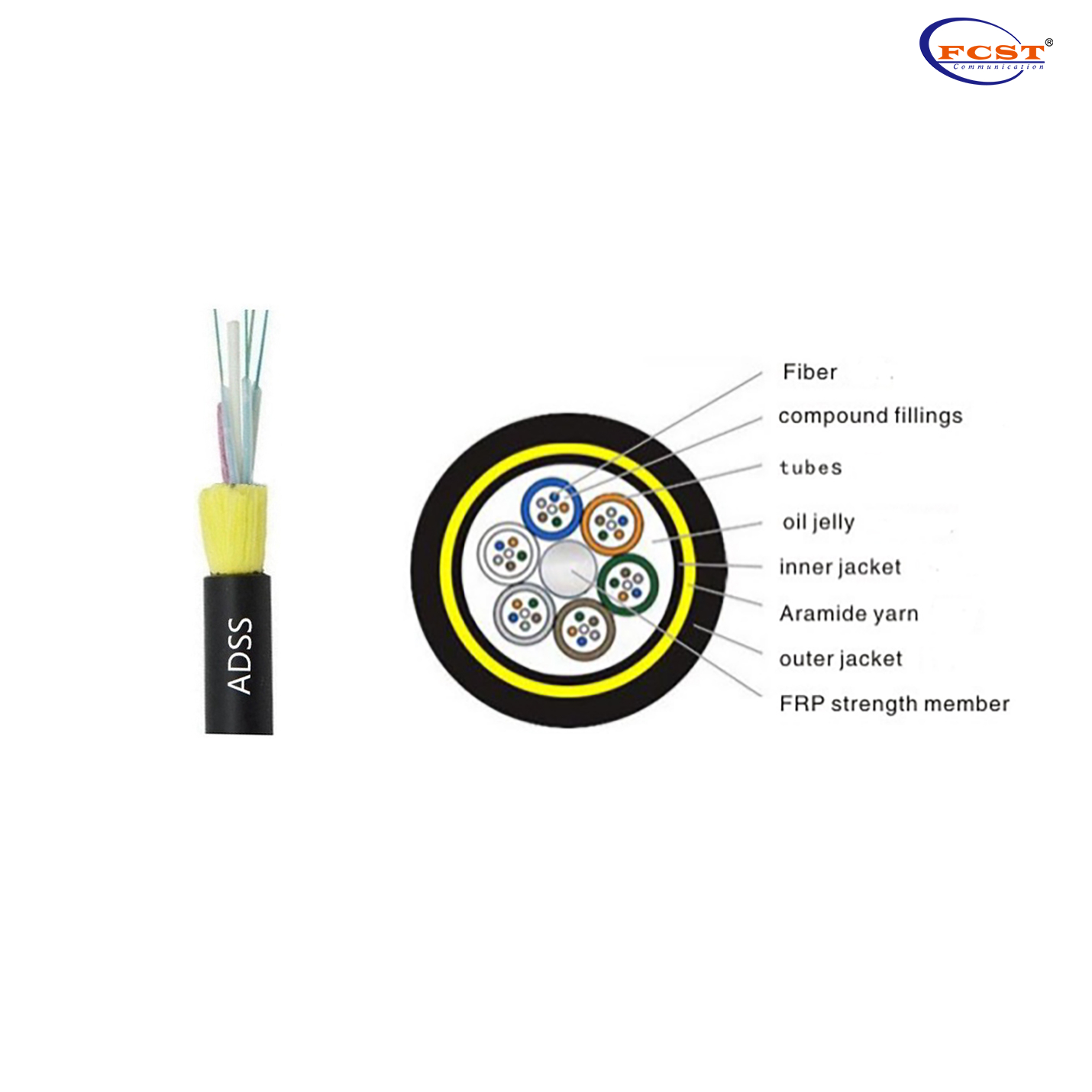

El espacio de los dos tipos de cables ópticos varía de 100 m a 1500 m. La estructura de los cables ópticos adopta una estructura retorcida de manga suelta. Los cables ópticos ADSS de 24 núcleos están compuestos de mangas sueltas (las fibras ópticas de 24 250 um se insertan en mangas sueltas hechas de alto poliéster de módulo) y se llenan con miembros de refuerzo no metálicos (FRP) alrededor del centro del cable para formar una ronda El núcleo. El espacio en el núcleo está lleno de ungüento de bloqueo de agua, y la vaina interna del polietileno (PE). El núcleo es entonces bidireccional. Dos capas de ñame aramid se torcen para reforzar el hilo. Finalmente, se extruyen la vaina de polietileno (PE) o en la vaina.
Producto Ventajas
l El diámetro del cable es pequeño, el peso es ligero, el tramo puede ser de 1500 m y la carga adicional en la torre es baja;
l La resistencia a la tracción es grande, que puede exceder los 90kn;
l Estructura no metal, buen rendimiento de aislamiento, protección del rayo;
l El proceso de producción es sofisticado, el hilo de aramida está uniformemente estresado y tiene un excelente rendimiento de estrés y tensión; Excelente resistencia a disparos de armas; mejor resistencia a la corrosión eléctrica;
l Se puede construir sin falla de energía, y la falla de la línea de alimentación no afecta la transmisión normal del cable óptico; fibra óptica de modo múltiple, en modo único y diseño de cable óptico integrado;
l La forma elegante hace que el cable óptico tenga un rendimiento aerodinámico superior; La estructura de cable óptico de Medium es propicio para la instalación y el mantenimiento:
l Una amplia gama de adaptabilidad de la temperatura y un pequeño coeficiente de expansión lineal pueden cumplir con los requisitos de entornos hostiles.
l Rango de aplicación de cable óptico: en las líneas eléctricas nuevas y antiguas, donde se erige la línea eléctrica en el mismo poste y requiere un amplio tramo;Fuerte campo eléctrico, truenos pesados y rayos, frío y otras áreas.
Especificaciones del producto
Fibras | Structura | Cable OD (mm) | Peso (kg/km) | Max.Operatear Tensayo（Kn） | Max. Anti-Pulling Srabia (KN) | Max.anti-Capresurado Force Largo Term, corto término(NORTE) | Radio de curvatura Dinámica estática(mm) | ||
2-3 | 1+6 | 11.9 | 117 | 4.0 | 15 | 1000 | 3000 | 12.5D | 25D |
22-36 | 1+6 | 11.9 | 117 | 4.0 | 15 | 1000 | 3000 | 12.5D | 25D |
38-60 | 1+6 | 12.4 | 127 | 4.0 | 15 | 1000 | 3000 | 12.5D | 25D |
62~72 | 1+6 | 12.4 | 128 | 4.0 | 15 | 1000 | 3000 | 12.5D | 25D |
74-84 | 1+7 | 13.0 | 144 | 4.0 | 15 | 1000 | 3000 | 12.5D | 25D |
96-96 | 1+8 | 14.0 | 162 | 4.0 | 15 | 1000 | 3000 | 12.5D | 25D |
98-108 | 1+9 | 14.7 | 177 | 4.0 | 15 | 1000 | 3000 | 12.5D | 25D |
110-132 | 1+10 | 15.5 | 196 | 4.0 | 15 | 1000 | 3000 | 12.5D | 25D |
122-132 | 1+11 | 16.1 | 211 | 4.0 | 15 | 1000 | 3000 | 12.5D | 25D |
134-144 | 1+12 | 16.7 | 229 | 4.0 | 15 | 1000 | 3000 | 12.5D | 25D |
Diagrama de aplicación de productos
Embalaje
