Conector de microducción al por mayor para acoplador de micro conducto de instalación de cable de fibra de aire

  • Fácil "Push-In " Instalación.
  • Cuerpo transparente cristalino.
  • El 95% del material está hecho de no metal.
  • Anillos de bloqueo para evitar la extracción accidental del conector.
Estado de Disponibilidad:
Cantidad:
  • Conector de microducción

  • FCST

conector de reducción de microductos alt varios tamaños09

Descripción del producto

Estos conectores se desarrollaron para conectar microductos entre sí. Nuestro sistema permite una conexión fácil y rápida y la desconexión del microducción. La robusta resistencia de la construcción de los conectores a las fuerzas de alta presión, lo que les permite usar en aplicaciones enterradas directas (DB). El cuerpo transparente permite una fácil inspección visual del cable con el conector.

Producto  Ventajas

lPara microductos de 3-25 mm.

lFácil "Push-In " Instalación.

lCuerpo transparente cristalino.

lEl 95% del material está hecho de no metal.

lAnillos de bloqueo para evitar la extracción accidental del conector.

Especificaciones del producto

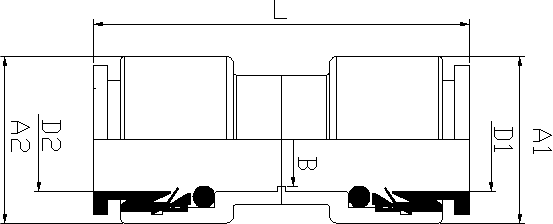

Estructura del conector de micro conducto alt.

Conector recto de micro conducto

Modelo

D1

D2

A1

A2

B

L

Peso (gramos)

ERPU3/2.1

3

3

11±0.2

11±0.2

2.1±0.12

30.7±0.5

-

ERPU4/2.5

4

4

11±0.2

11±0.2

2.1±0.12

30.7±0.5

-

ERPU5/3.5

5

5

13.5±0.2

13.5±0.2

3.5±0.12

35.8±0.5

3.6±0.1

ERPU6/3.5

6

6

13.5±0.2

13.5±0.2

3.5±0.12

35.8±0.5

3.6±0.1

ERPU7/3.5

7

7

15.2±0.2

15.2±0.2

3.5±0.12

41.2±0.5

5.2±0.1

ERPU7/5.5

7

7

15.2±0.2

15.2±0.2

5.5±0.12

41.2±0.5

5.4±0.1

Erpu8/6

8

8

15.2±0.2

15.2±0.2

6±0.12

41.2±0.5

4.7±0.1

ERPU8.5/6

8.5

   8.5

15.2±0.2

15.2±0.2

6±0.12

41.2±0.5

4.7±0.1

ERPU10/8

10

10

17.5±0.2

17.5±0.2

8±0.12

45.2±0.5

6.7±0.1

ERPU12/10

12

12

21.5±0.2

21.5±0.2

10±0.12

52.2±0.5

11.8±0.1

ERPU14/11

14

14

23.5±0.2

23.5±0.2

11±0.12

52.2±0.5

12.95±0.1

ERPU14/12

14

14

23.5±0.2

23.5±0.2

12±0.12

52.2±0.5

12.85±0.1

ERPU15/12

15

15

25.3±0.2

25.3±0.2

12±0.12

52.2±0.5

14.6±0.2

ERPU16/14

16

16

25.3±0.2

25.3±0.2

14±0.12

52.2±0.5

14.5±0.2

ERPU18/15

18

18

32.7±0.3

32.7±0.3

15±0.12

55.9±0.5

29.8±0.2

ERPU20/17

20

20

32.7±0.3

32.7±0.3

17±0.12

55.9±0.5

27.8±0.2

Erpu22/16

20

20

40±0.3

40±0.3

16±0.12

71±0.5

47.7±0.2

ERPU25/22

25

25

40±0.3

40±0.3

22±0.12

71±0.5

47.7±0.2

ERPU1/8 (2.1)

1/8

1/8

-

-

2.1±0.12

-

-

ERPU3/16 (3.5)

3/16

3/16

13.5±0.2

13.5±0.2

3.5±0.12

35.8±0.5

3.6±0.1

ERPU1/4 (3.5)

1/4

1/4

13.5±0.2

13.5±0.2

3.5±0.12

35.8±0.5

3.6±0.1

ERPU5/16 (6)

5/16

5/16

15.2±0.2

15.2±0.2

6±0.12

41.2±0.5

5.4±0.1

ERPU3/8 (8)

3/8

3/8

17.5±0.2

17.5±0.2

8±0.12

45.2±0.5

6.7±0.1

ERPU1/2 (10)

1/2

1/2

21.5±0.2

21.5±0.2

10±0.12

52.2±0.5

11.8±0.1

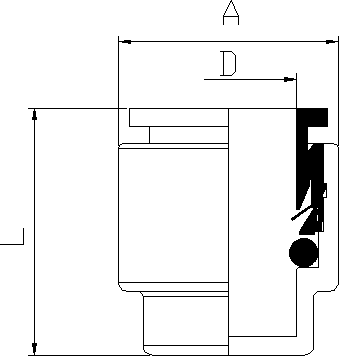

Estructura de la tapa final del micro conducto alt.

Conector de parada de extremo del micro conducto

Modelo

D

A

L

Peso (gramos)

ERPUB3

3

11± 0.2

16.2± 0.5

1.66 ± 0.1

ERPUB4

4

11± 0.2

16.2± 0.5

1.66 ± 0.1

Erpub5

5

13.5 ± 0.2

14.3 ± 0.5

1.86 ± 0.1

Erpub6

6

13.5 ± 0.2

14.3 ± 0.5

1.86 ± 0.1

Erpub7

7

15.2 ± 0.2

19.2 ± 0.5

2.6 ± 0.1

Erpub8

8

15.2 ± 0.2

19.2 ± 0.5

2.4 ± 0.1

Erpub8.5

8.5

15.2 ± 0.2

19.2 ± 0.5

2.4 ± 0.1

Erpub10

10

17.5 ± 0.2

20.4 ± 0.5

3.3 ± 0.1

ERPUB12

12

21.5 ± 0.2

23.5 ± 0.5

5.85 ± 0.1

ERPUB14

14

23.5 ± 0.2

24.5 ± 0.5

6.70 ± 0.1

Erpub15

15

25.3 ± 0.2

25.8 ± 0.5

7.80 ± 0.1

Erpub16

16

25.3 ± 0.2

25.8 ± 0.5

7.80 ± 0.1

Erpub18

18

32.7 ± 0.3

27.8 ± 0.5

15.05 ± 0.2

Erpub20

20

32.7 ± 0.3

27.8 ± 0.5

14.85 ± 0.2

ERPUB22

22

40.0± 0.3

36.5± 0.5

-

ERPUB25

25

40.0± 0.3

36.5± 0.5

-

Erpub1/8

1/8

11± 0.2

16.2± 0.5

-

Erpub3/16

3/16

13.5 ± 0.2

14.3 ± 0.5

1.86 ± 0.1

Erpub1/4

1/4

13.5 ± 0.2

14.3 ± 0.5

1.86 ± 0.1

Erpub5/16

5/16

15.2 ± 0.2

19.2 ± 0.5

2.4 ± 0.1

Erpub3/8

3/8

17.5 ± 0.2

20.4 ± 0.5

3.3 ± 0.1

ERPUB1/2

1/2

21.5 ± 0.2

23.5 ± 0.5

5.85 ± 0.1

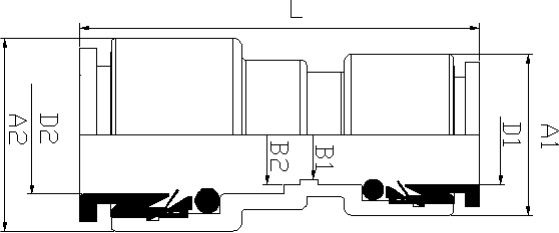

Estructura de reductores de micro conducto alt

Reductor de micro conducto

Modelo

D1

D2

A1

A2

B1

B2

L

ERPG5-3/2.1

3

5

13.5±0.2

13.5±0.2

2.1±0.12

2.1±0.12

35.8±0.5

ERPG5/3.5-3/2.1

3

5

13.5±0.2

13.5±0.2

2.1±0.12

3.5±0.12

35.8±0.5

ERPG6-4/3.5

4

6

11±0.2

13.5±0.2

3.5±0.12

3.5±0.12

33±0.5

ERPG7/4-3/2.1

3

7

15.2±0.2

15.2±0.2

2.1±0.12

4.0±0.12

41.2±0.5

ERPG7/4-4/3.5

4

7

15.2±0.2

15.2±0.2

3.5±0.12

4.0±0.12

41.2±0.5

ERPG7/5-4/3.5

4

7

15.2±0.2

15.2±0.2

3.5±0.12

5.0±0.12

41.2±0.5

ERPG7-5/3.5

5

7

15.2±0.2

15.2±0.2

3.5±0.12

3.5±0.12

41.2±0.5

ERPG7/4-5/3.5

5

7

15.2±0.2

15.2±0.2

3.5±0.12

4.0±0.12

41.2±0.5

ERPG8-6/5

8

6

13.5±0.2

15.2±0.2

5.0±0.12

5.0±0.12

35±0.5

ERPG10/6-7/4

7

10

15.2±0.2

17.5±0.2

4.0±0.12

6.0±0.12

38±0.5

ERPG10/7-6/4

6

10

15.2±0.2

17.5±0.2

4.0±0.12

7.0±0.12

38±0.5

ERPG10-7/5

7

10

15.2±0.2

17.5±0.2

5.0±0.12

5.0±0.12

38±0.5

ERPG10/8-7/5.5

7

10

15.2±0.2

17.5±0.2

5.5±0.12

8.0±0.12

38±0.5

ERPG10/5.5-8/5

8

10

15.2±0.2

17.5±0.2

5.0±0.12

5.5±0.12

38±0.5

ERPG12/8-7/4

7

12

15.2±0.2

21.5±0.2

4.0±0.12

8.0±0.12

45±0.5

ERPG12/8-8/5.5

8

12

15.2±0.2

21.5±0.2

5.5±0.12

8.0±0.12

45±0.5

ERPG12/8-10/6

10

12

17.5±0.2

21.5±0.2

6.0±0.12

8.0±0.12

44.4±0.5

ERPG12/8-10/8

10

12

17.5±0.2

21.5±0.2

8.0±0.12

8.0±0.12

44.4±0.5

ERPG12-10/8

10

12

17.5±0.2

21.5±0.2

8.0±0.12

8.0±0.12

44.4±0.5

ERPG12/10-10/8

10

12

17.5±0.2

21.5±0.2

8.0±0.12

10±0.12

44.4±0.5

ERPG14/10-10/6

10

14

17.5±0.2

23.5±0.2

6.0±0.12

10±0.12

48.5±0.5

ERPG14/10-10/8

10

14

17.5±0.2

23.5±0.2

8.0±0.12

10±0.12

48.5±0.5

ERPG14/10-12/8

12

14

21.5±0.2

23.5±0.2

8.0±0.12

10±0.12

48.5±0.5

ERPG14/10-12/10

12

14

21.5±0.2

23.5±0.2

10±0.12

10±0.12

48.5±0.5

ERPG14/11-12/10

12

14

21.5±0.2

23.5±0.2

10±0.12

11±0.12

48.5±0.5

ERPG16/12-12/8

12

16

23.5±0.2

25.3±0.2

8±0.12

12±0.12

50.5±0.5

ERPG16/12-12/10

12

16

23.5±0.2

25.3±0.2

10±0.12

12±0.12

50.5±0.5

ERPG16/12-14/10

14

16

23.5±0.2

25.3±0.2

10±0.12

12±0.12

50.5±0.5

ERPG18/14-14/10

14

18

25.3±0.2

32.7±0.2

10±0.12

14±0.12

55.8±0.5

ERPG18/14-16/12

16

18

25.3±0.2

32.7±0.2

12±0.12

14±0.12

55.8±0.5

ERPG20/16-14/10

14

20

25.3±0.2

32.7±0.2

10±0.12

16±0.12

55.8±0.5

ERPG20-16/12

16

20

25.3±0.2

32.7±0.2

12±0.12

12±0.12

55.8±0.5

ERPG20/16-16/12

16

20

25.3±0.2

32.7±0.2

12±0.12

16±0.12

55.8±0.5

*Puede ver los detalles del conector específico en la parte inferior.

Aplicación de productos

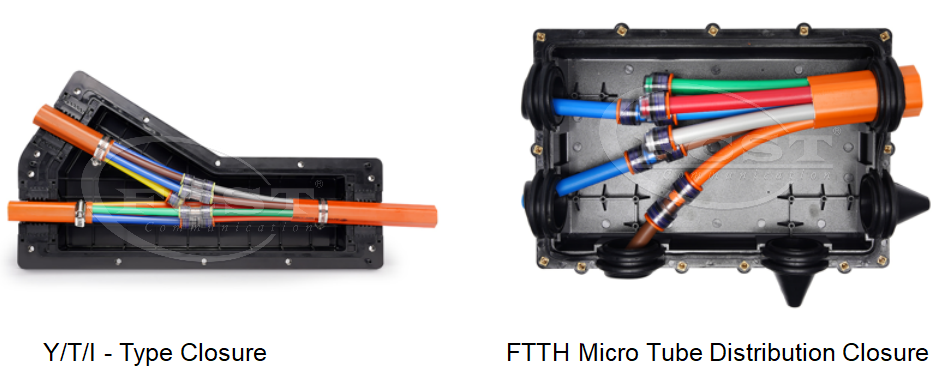

Cierre de distribución de micro tubo Alt
