FCST-th-SMC02
FCST
FCST-TH-SMC02
Aplicación de SMC Telecomundo de registro en ODN
ODN Architecture (red de distribución óptica), la red de distribución óptica es una red de cable óptica FTTH basada en equipos PON. Su papel es proporcionar un canal de transmisión óptica entre el OLT y el ONU.

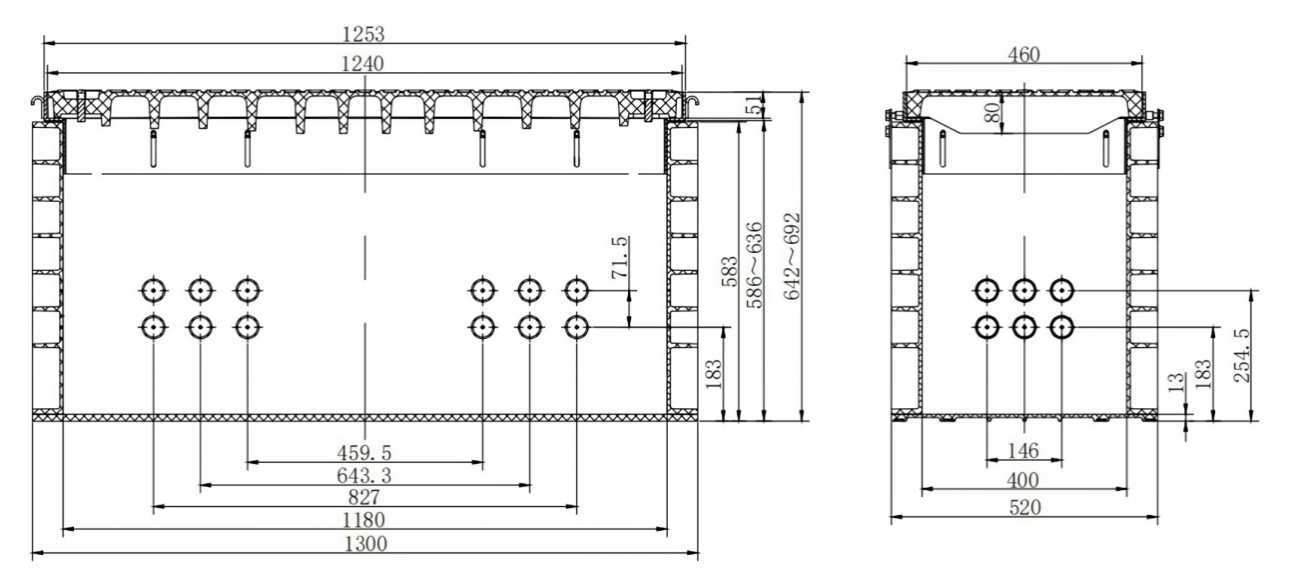

Tamaño del producto
Recinto Model | Recinto Tamaño | Agujero de hombre Cencima SIze | Máximo Error | Grado de carga de cobertura | |||||||||
L | I | W | w | H | h | C | D | E | A | B | |||
Fcst-th-smc02 | 1180 | 1300 | 400 | 520 | 583 | 682 | 387.5 | 71.5 | Φ45 | 1240 | 460 | ±3 | C250 (25t) se aplica a los cuartos residenciales, calles, áreas con Tráfico de movimiento lento. |
Producto Ventajas
lFuerte capacidad de carga
Los materiales de fabricación utilizan principalmente de alta resistencia y compuesto SMC termosetizante de alto módulo materiales. La carga axial puede alcanzar 100kn y el La carga lateral puede alcanzar 40kn.
lFuerte resistencia a la corrosión
SMC tiene una buena resistencia a la corrosión química (ácido, álcali, sal, solvente orgánico, etc.), uso a largo plazo en El entorno subterráneo no causará cambios en la estructura interna y el rendimiento del material.
lBuena permeabilidad de ondas
El material SMC tiene una fuerte onda electromagnética penetración, que es propicio para la señal transmisión de varios equipos y puede recibir Gran parte de la señal satelital, alta confiabilidad.
lBuena resistencia a la temperatura alta y baja
La temperatura de distorsión de calor del material SMC es extremadamente alto, y puede mantener un buen rendimiento a baja temperatura. El producto se puede usar durante mucho tiempo tiempo en el rango de -40 ~ 100℃.
lFácil instalación
El proceso de instalación es simple, el cero basado en El personal de construcción puede iniciar la instalación después de brevemente leyendo el manual. La instalación del producto no se ve afectada Por cualquier clima y entorno, construcción en cualquier momento.
lTransporte conveniente y reducción de costos
El recinto tiene una estructura simple y se ensambla de partes dispersas. que es adecuado para la larga distancia Transporte y reduce los costos.
lLarga vida útil
El material compuesto SMC tiene un excelente integral Propiedades como resistencia alta y baja en la temperatura, resistencia a la corrosión química, proporcionando garantía básica para la vida útil enterrada de más de 30 años.
lBajo costo del ciclo de vida
Durante la vida del Cámara de acceso al conducto de cable, el interior del recinto se limpia, el mantenimiento es pequeño y el costo es bajo.
lAltura ajustable
El cámara de acceso a cable tiene una función de ajuste. El desconcierto de ajuste y los accesorios de ajuste funcionan juntos Para ajustar la altura de la cubierta de la orilla de la mano de acuerdo con las condiciones del suelo del sitio de construcción real, el La altura máxima de ajuste de la cubierta de la orilla es de 50 mm.

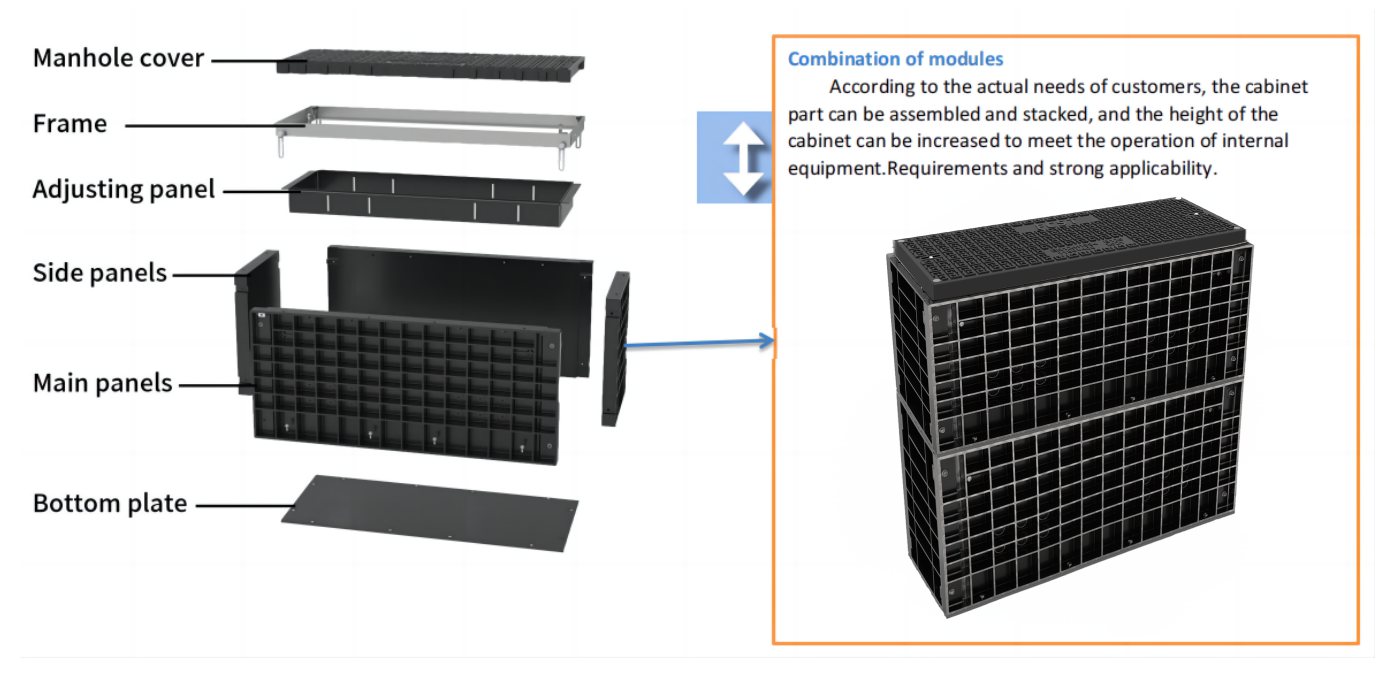

Estructura del producto

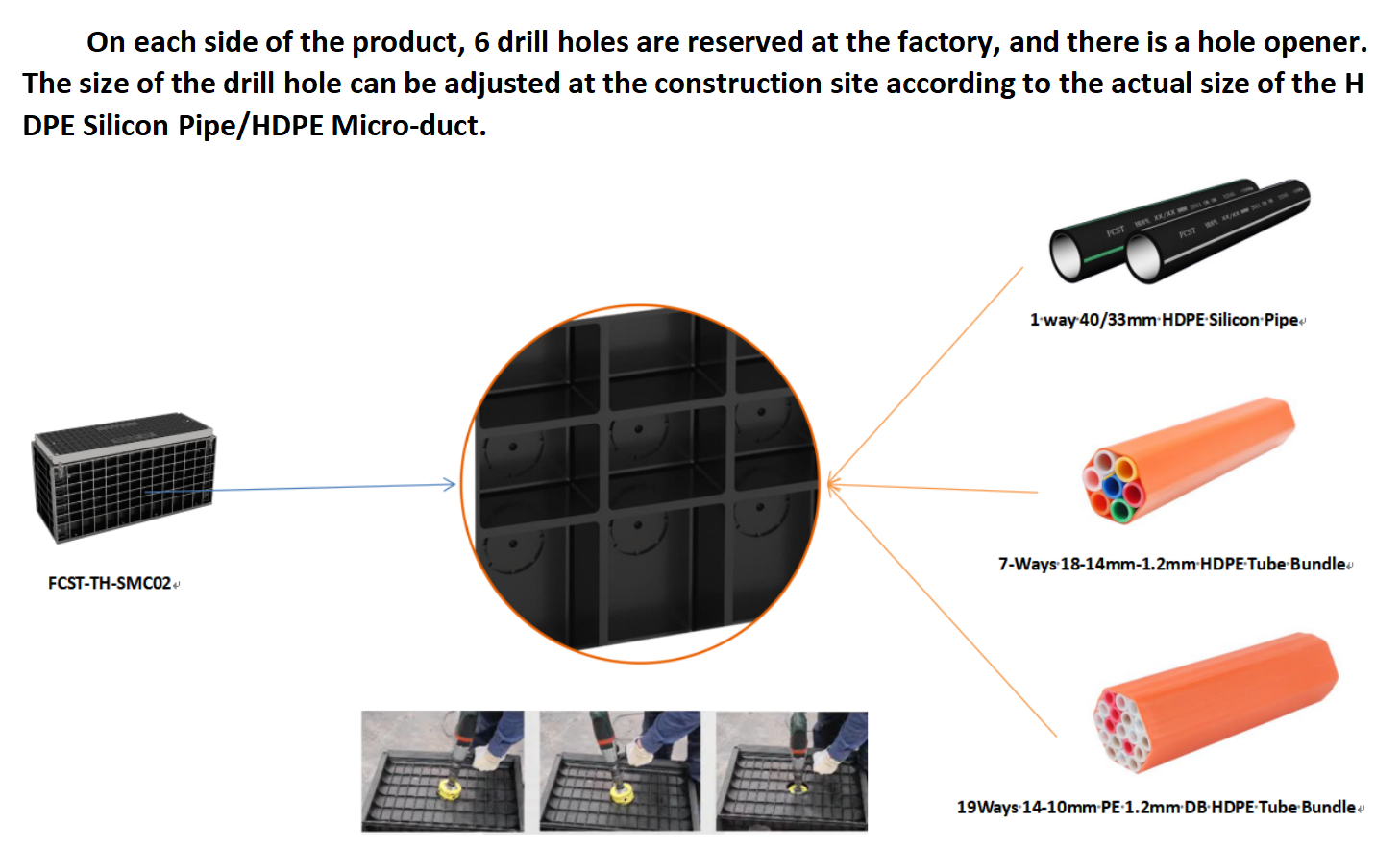

Especificaciones del producto
Todos los productos cumplen con los estándares EN124: 1994.
Químico Resencia Performance
Químicos | Concentrado Sulfúrico ACid | Sodio Hydróxido | Sodio Chloruro |
Prueba Condiciones | Empapado en la solución especificada para 48h | ||
Resultados de la prueba | No hay corrosión obvia en la superficie, Qualityloss <1% | ||
Rendimiento mecánico
Elementos | Estándar No. | Requisitos | Resultados de la prueba |
Resistencia a la tracción | GB/T1447-2005 | ≥100MPA | 105MPA |
Módulo de tracción | GB/T1447-2005 | ≥10GPA | 11.8GPA |
Resistencia a la flexión | GB/T1449-2005 | ≥200MPA | 213MPA |
Módulo de flexión | GB/T1449-2005 | ≥10GPA | 11.3GPA |
Dureza de impacto | GB/T1451-2005 | ≥80kJ/㎡ | 90.8kJ/㎡ |
La dureza de Barr | GB/T3854-2005 | ≥50 | 56 |
Carga de la cámara
Tipo de cámara | FCST-th-SMC01 | FCST-th-SMC02 | FCST-th-SMC03 |
Carga de prueba axial | 100knet | 100knet | 100knet |
Carga de prueba lateral | 40knet | 40knet | 40knet |
Rendimiento térmico
Elementos | Estándar No. | Resultados de la prueba |
Temperatura de distorsión de calor | GB/T1634.2-2004 | > 200℃ |
Resistencia a la flexión | GB/T9979- 2005 (-40°C) | 265MPA |
Módulo de flexión | GB/T9979- 2005 (-40°C) | 1.43x10^(4) MPA |
Tasa de retención de fuerza de flexión | GB/T9979- 2005 (-40°C) | 124% |
Tasa de retención del módulo de flexión | GB/T9979- 2005 (-40°C) | 11.16% |
Coeficiente de expansión lineal | B/T2572-205 (26℃~100℃) | 1.66x10^(-5) |

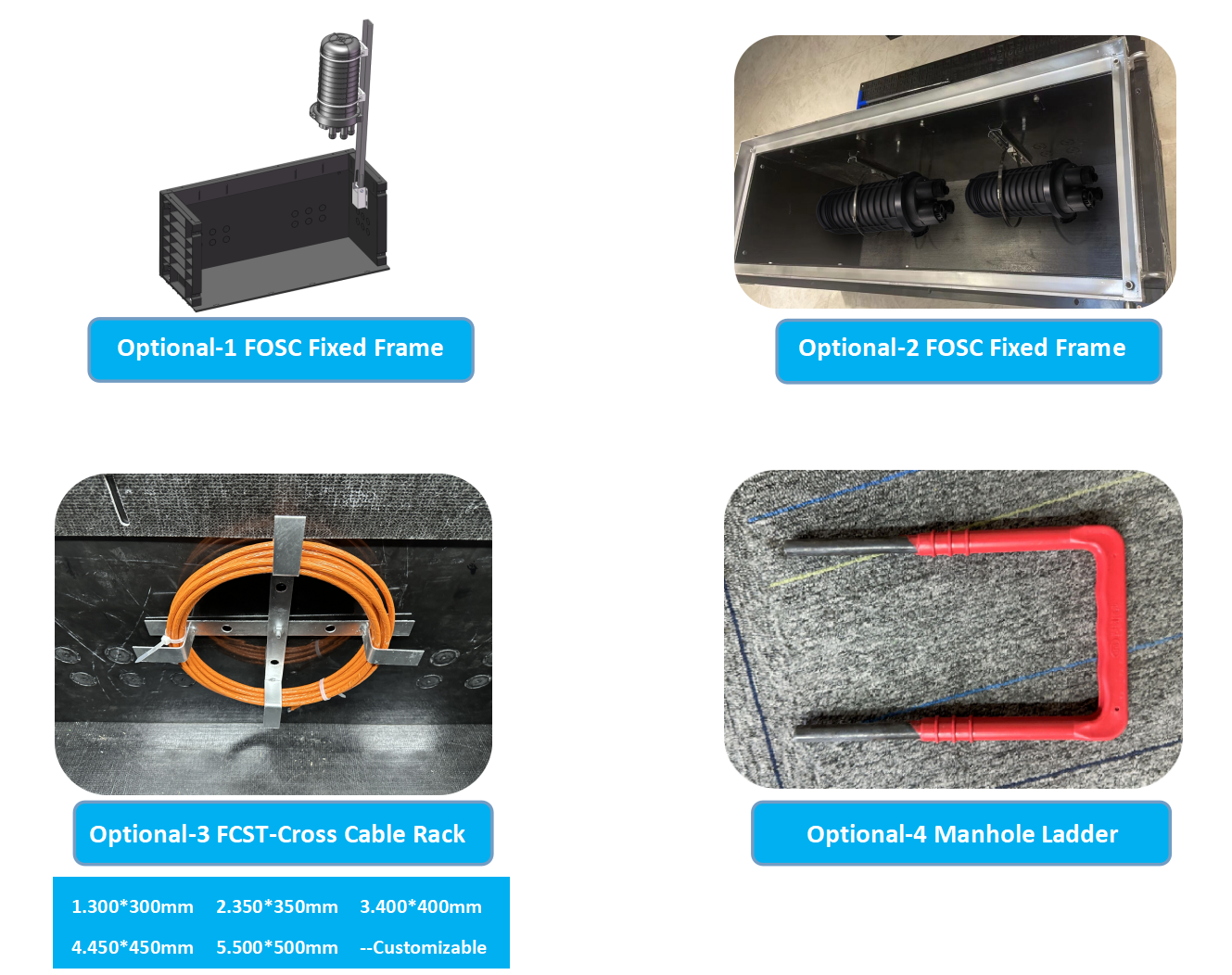

Detalles de producto
Comparación de rendimiento integral
Comparación Categio | Elementos | Manual Stacleado Manhelo | SMC Telecomundo de registro | Comparativo Análisis |
Ingeniería Performance Comoto | Artesanía | Hecho a mano en el sitio, calidad incontrolable | La resina Macromolecule se usa como materia prima, producción prefabricada de fábrica, moldeo por inyección único, calidad estable y controlable. | El proceso de producción de Pozo de SMC está más avanzado y la calidad es más estable y confiable. |
Condición de construcción | Ladrillo artificial, afectado por el clima y el medio ambiente Período de construcción (como lluvia, alta temperatura, frío severo) | No afectado por ningún clima o entorno | Pozo de SMC se puede construir todo el día | |
Material Performance | No resistente a la corrosión ácida y alcalina | Resistente al ácido y la corrosión alcalina | El material SMC tiene una mejor resistencia al ácido, álcali y sal. | |
Conexión Métoda | Conexión rígida, fácil de caer y filtrarse. | Conexión flexible, asentamiento uniforme con la tubería. | El Pozo de SMC El método de conexión es más propicio para mantener la habitación del pozo limpia y no es fácil de filtrar. | |
Mantener | Mantenimiento irregular y bloqueo frecuente. | Mantenimiento simple | El Pozo de SMC es fácil de mantener, no es necesario limpiar piedras frágiles, ladrillos, escombros, etc. | |
Servicio Life | Vida útil promedio de 5 a 10 años | No es fácil colapsar, la construcción es segura y la vida útil es de al menos 30 años | La vida del material SMC en sí es ≥30 años | |
Económico Performance COmparison (tome 10 pozos como ejemplo) | Número de trabajadores de la construcción | 20 | 2 | Pozo de SMC ahorra trabajo |
Días gastados | 2 días | la mitad del día | Pozo de SMC ahorra tiempo | |
Costo integral | Alto | Bajo | El período de construcción del Pozo de SMC es corto, lo que ahorra mucho trabajo | |
Prescatar | utilización de recursos | Consumir recursos, recursos hídricos y tierras fértiles contaminando el medio ambiente | Protección del medio ambiente y ahorro de energía, ahorro de tierra, ahorro de agua, ahorro de material, reciclable | Pozo de SMC ahorro de energía y protección del medio ambiente |
tendencia de desarrollo | Destruir el medio ambiente, desperdiciar recursos, salir del mercado | El estado se enfoca en promover nuevos materiales de construcción de ahorro de energía y ecológicos | Pozo de SMC se ajusta al desarrollo sostenible del país | |
Descripción general | La construcción de pozos manuales enterrados SMC es flexible y eficiente, con tecnología de construcción simple, protección del medio ambiente y ahorro de energía, bajo costo y LONG Vida de servicio. | |||
Embalaje y transporte
Descripción del embalaje
Debido a las características estructurales del producto, el embalaje de fábrica se puede seleccionar de acuerdo con las necesidades reales de los clientes, las distancias de transporte y las rutas de transporte.
Desmontaje y transporte
La estructura del cámara de hombre es simple y fácil de desmontar, y todos los componentes se pueden dividir en partes discretas, que son Plano apilado y agrupado. Ocupa espacio pequeño, bajo costo de transporte, el desmontaje y la agrupación son más propicios para Estabilidad del producto, es conveniente que el transporte y el daño de los bienes son pequeños.
Transporte de productos terminado
Después del ensamblaje, los componentes principales se colocan en la paleta y luego se agrupan y se empacan bien. Ahorre tiempo de ensamblaje y Mejorar la calidad del transporte. Según diferentes tipos de productos, generalmente puede transportar 12 o 6 grupos de productos para eficientes transporte.
Aplicación de productos

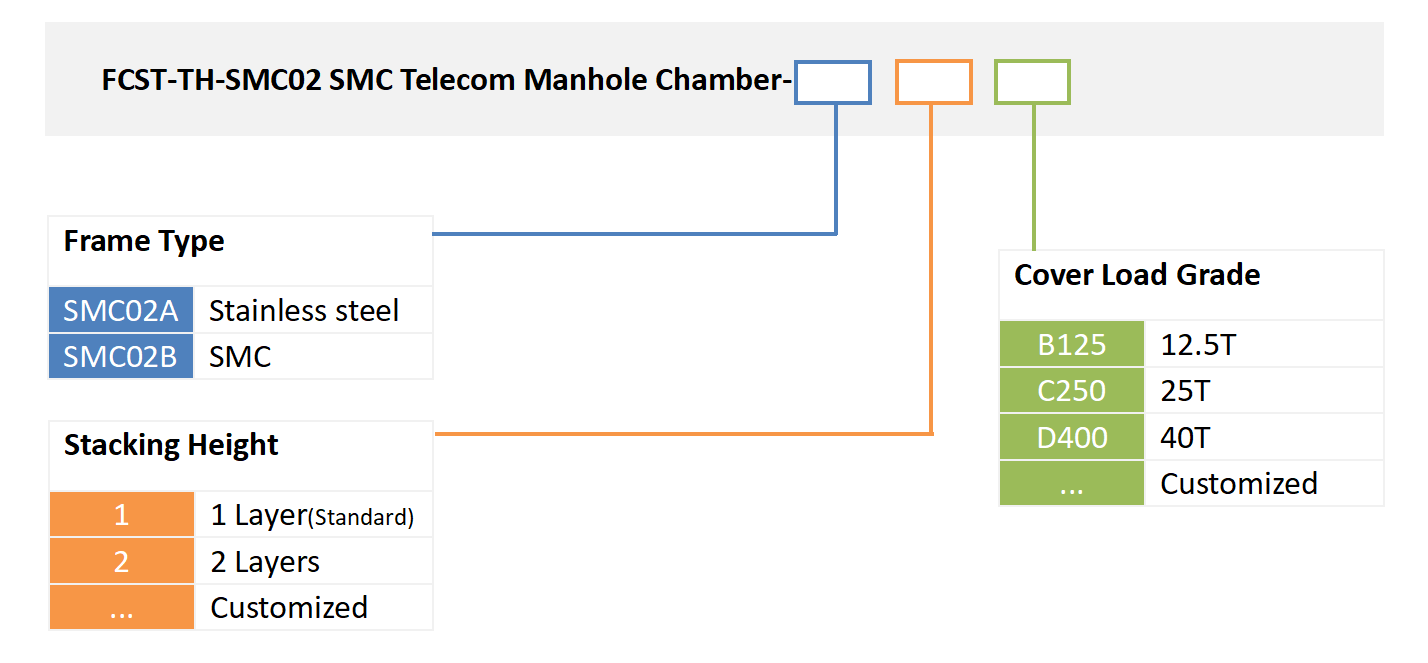

Configuración Selección
