Descripción del producto

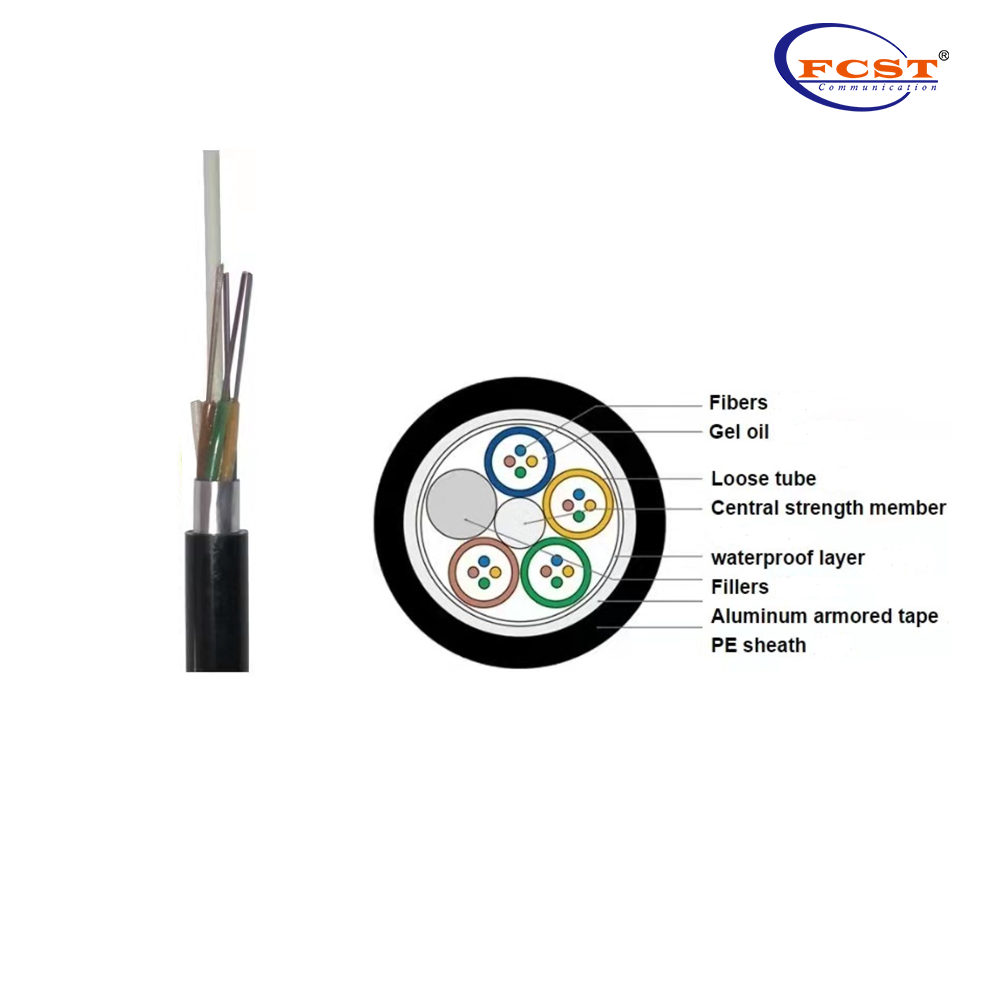

La estructura del cable óptico GYTA es una manga suelta hecha de fibras ópticas de 250 um integradas en materiales de alto módulo y lleno de compuestos impermeables. El centro del núcleo del cable es un núcleo de refuerzo de metal. La manga suelta (y la cuerda de relleno) se tuercen alrededor del núcleo de refuerzo central para formar un núcleo de cable compacto y circular. El espacio en el núcleo del cable se llena con relleno de bloqueo de agua. La tira de acero recubierta de plástico PSP se envuelve a lo largo y luego se extruye en un cable de vaina de polietileno.
Producto Ventajas
l Estructura óptima del cable, alta densidad de fibra.
l Balance de longitud de fibra precisa, garantizar un rendimiento estable.
l Amigable con el medio ambiente.
Especificaciones del producto
Construcción | Descripción |
Núcleo Avariable | 2,4,6,8,12,24,36,48,72,96,144,288 |
Exterior Diameter | 8-16 mm |
Solicitud | Sistema de redes aéreos de cable de conducto |
Grosor de la chaqueta exterior | 2.0 mm |
Tipo de núcleo | G652D, G657A, G652B, G655C |
Materiales impermeables | Cinta de bloqueo de aceite o agua |
Capa blindada | Cinta de aluminio |
Tubo No. | 4,6,8, 12 |
Cubrir | PE, HDPE |
Atenuación a 1310nm | ≤0.36db/km |
Atenuación a 1550 nm | ≤0.22db/km |

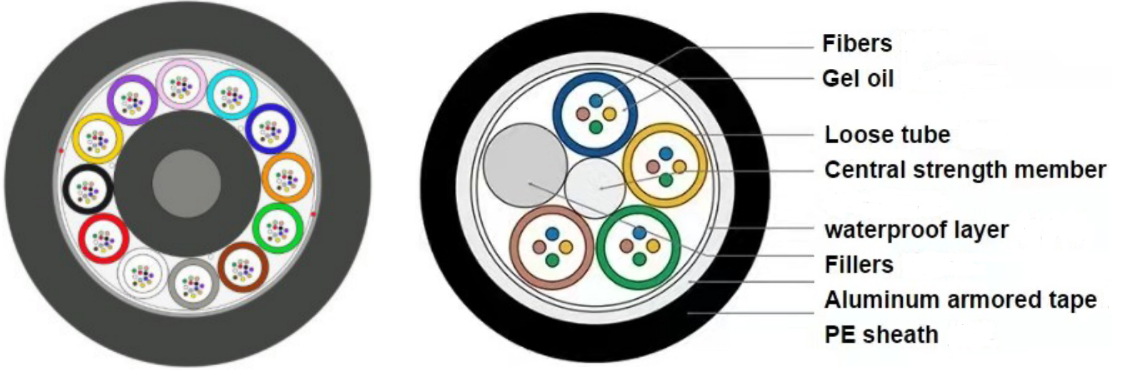

La estructura del cable
Modelo de cable óptico
Modelo | Fibras | Tubos | Max. Fibers Por tubo | Cable sobredosis(mm) | Peso Kg/km | Max. Pulling Power A largo/a corto plazo N | Max.Presidencia A largo plazo |
GytA-2 ~ 30 | 2 ~ 30 | 5 | 6 | 9.5 | 90 | 600/1500 | 300/1000 |
Gyta-32~36 | 32~36 | 6 | 6 | 10.2 | 107 | 600/1500 | 300/1000 |
Gyta-38~60 | 38~60 | 6 | 12 | 10.4 | 110 | 600/1500 | 300/1000 |
Gyta-62~72 | 62~72 | 6 | 12 | 11.4 | 130 | 600/1500 | 300/1000 |
Gyta-74~96 | 74~96 | 8 | 12 | 13.6 | 165 | 600/2000 | 300/1000 |
Gyta-98~120 | 98~120 | 10 | 12 | 15.4 | 195 | 600/2500 | 300/1000 |
GYTA-122~144 | 122~144 | 12 | 12 | 16.4 | 240 | 600/2500 | 300/1000 |
Gyta-288 | 288 | 24 | 12 | 19 | 290 | 1000/3000 | 300/1000 |
Producto Application DIagram
Embalaje
