Explicamos el estándar detrás de las cubiertas y rejillas clasificadas A15 a F900 en los grupos 1 a 6.Bajo BS EN 124: 2015, las cubiertas de manejo, las cubiertas de acceso y las rejillas de vestir se clasifican mediante diferentes aplicaciones de carga, que van desde la clase A15 hasta F900. Cada aplicación de carga tiene un significado específico y es muy crucial que la correcta sea seleccionada, de lo contrario, si la carga es incorrecta, las cubiertas o rejillas no durarán y podrían volverse peligrosas.
Las aplicaciones de carga son lo primero que debe considerar cuando busca comprar cubiertas de manejo, cubiertas de acceso o rejillas de barrancos, para garantizar que está seleccionando la correcta. Pero, ¿qué es BS EN 124 y cómo le ayuda a elegir el producto correcto?
BS EN 124 Historia y definiciones
BS EN 124 (tops de barrancos y tops de manejo para áreas vehiculares y peatonales) reemplazó a BS 497: 1976 Especificación para cubiertas de manejo, rejillas de barrancos de carretera y marcos para fines de drenaje en 1994, y se actualizó para convertirse en BS EN 124: 2015. Es la adopción británica del estándar europeo para las cubiertas y rejillas que separa los productos en una serie de clases basadas en una prueba de carga estática, y también agrupa las ubicaciones donde cada clase debe instalarse (y la clase mínima que debe usarse en cada uno ). Fue producido y es publicado por el grupo BSI.
El estándar se divide en una parte general y cinco piezas específicas de material, y trae productos hechos de diferentes materiales al alcance de BS EN 124.
BS EN 124-1: 2015-Definiciones, clasificación, principios generales de diseño, requisitos de rendimiento y métodos de prueba:
BS EN 124-2: 2015-Tops de barrancos y tops de manejo de hierro fundido.
BS EN 124-3: 2015-Tops de barrancos y tops de mano de mano de acero o aleaciones de aluminio.
BS EN 124-4: 2015-Tops de barrancos y tops de mano de obra hechos de concreto reforzado con acero.
BS EN 124-5: 2015-Topas de barrancos y tops de mano de mano de materiales compuestos.
BS EN 124-6: 2015-Tops de barrancos y tops de manejo de polipropileno (PP), polietileno (PE) o cloruro de polivinilo no plástico (PVC-U).
BS EN 124 grupos y clases
Comencemos mirando los grupos que usan BS EN 124 para clasificar las áreas en las que se pueden usar cubiertas. Estos van desde el Grupo 1, que representa los entornos menos exigentes, hasta el Grupo 6 que representa los entornos más exigentes.
Grupo 1 - Áreas donde solo los peatones tienen acceso.
Grupo 2 - Aparceros y áreas peatonales donde es probable que solo sea un acceso vehicular ocasional (entradas de entrada).
Grupo 3: aparcamientos, obsequios, sitios industriales y áreas con tráfico lento. También en ubicaciones de carreteras hasta 500 mm desde la acera y hasta 200 mm en el borde, excluyendo las autopistas.
Grupo 4 - Áreas donde los automóviles y los camiones tienen acceso, incluidas calzadas, hombros duros y áreas peatonales.
Grupo 5 - Áreas donde se imponen cargas de ruedas altas, como áreas de carga, muelles o pavimentos de aeronaves.
Grupo 6 - Áreas donde se imponen cargas de ruedas particularmente altas, como pavimentos de aeronaves.
A continuación, las clases que BS EN 124 calificaron las capacidades de carga estática de una cubierta, que van desde A15 a F900.
Clase A15 - Cubras y rejillas capaces de resistir una carga de prueba de 15KN.
Clase B125 - Cubras y rejillas capaces de resistir una carga de prueba de 125KN.
Clase C250: cubiertas y rejillas capaces de soportar una carga de prueba de 250kn.
Clase D400 - Cubras y rejillas capaces de soportar una carga de prueba de 400kn.
Clase E600 - Cubras y rejillas capaces de soportar una carga de prueba de 600kn.
Clase F900 - Cubras y rejillas capaces de soportar una carga de prueba de 900kn.

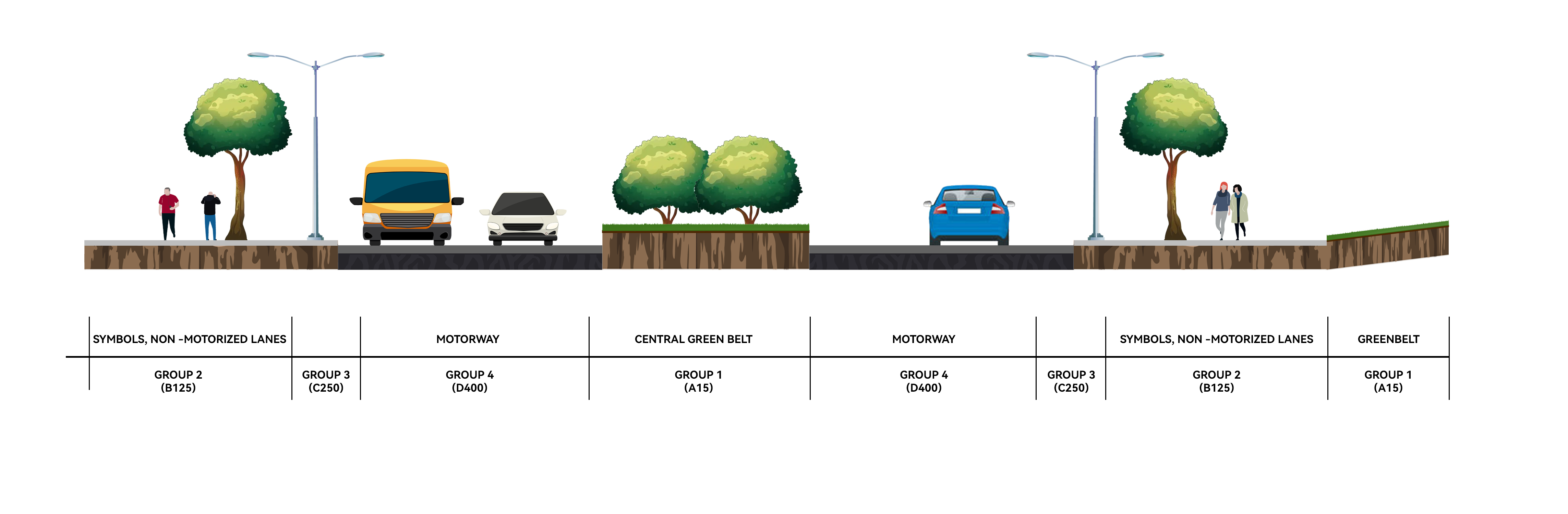

Fig3-diagrama esquemático de aplicación
Las clases coinciden con su grupo apropiado para dar la calificación mínima recomendada para cada grupo.
Grupo de carga | Área de instalación | BS EN 124 Clase | BS EN 124 Carga de prueba | (Reemplazado) |
Grupo 1 | Para su uso en áreas peatonales donde los vehículos no tienen acceso | A15 | 15kn (1.5 toneladas) | Grado C |
Grupo 2 | Para su uso en aparcamientos y áreas peatonales donde es probable el acceso poco frecuente del vehículo (incluidas las entradas) | B125 | 125kn (12.5 toneladas) | Grado B |
Grupo 3 | Para cubiertas de acceso y rejillas de barrancos en áreas de lento y pesado tráfico; También para rejillas de barriga en ciertas áreas de calzada (ver definición completa anterior) | C250 | 250kn (25 toneladas) | Grado A |
Grupo 4 | Para su uso en carreras de carreteras, hombros duros y áreas de estacionamiento | D400 | 400kn (40 toneladas) | Grado A |
Grupo 5 | Para su uso en áreas donde están presentes cargas de ruedas altas | E600 | 600kn (60 toneladas) | - |
Grupo 6 | Para su uso en áreas donde están presentes cargas de ruedas extremadamente altas | F900 | 900kn (90 toneladas) | - |
Áreas de instalación y comparaciones BS 497 solo para orientación.

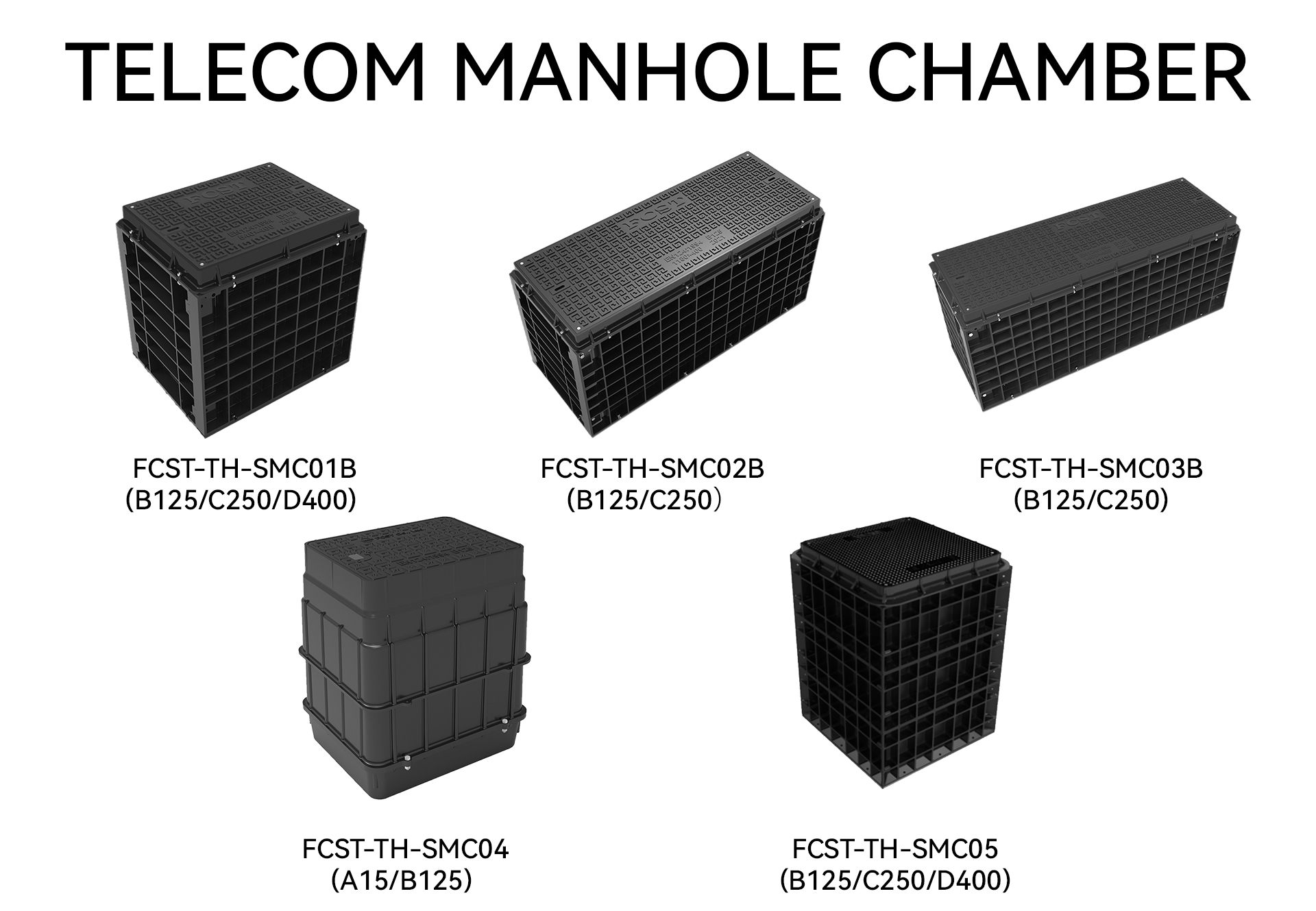

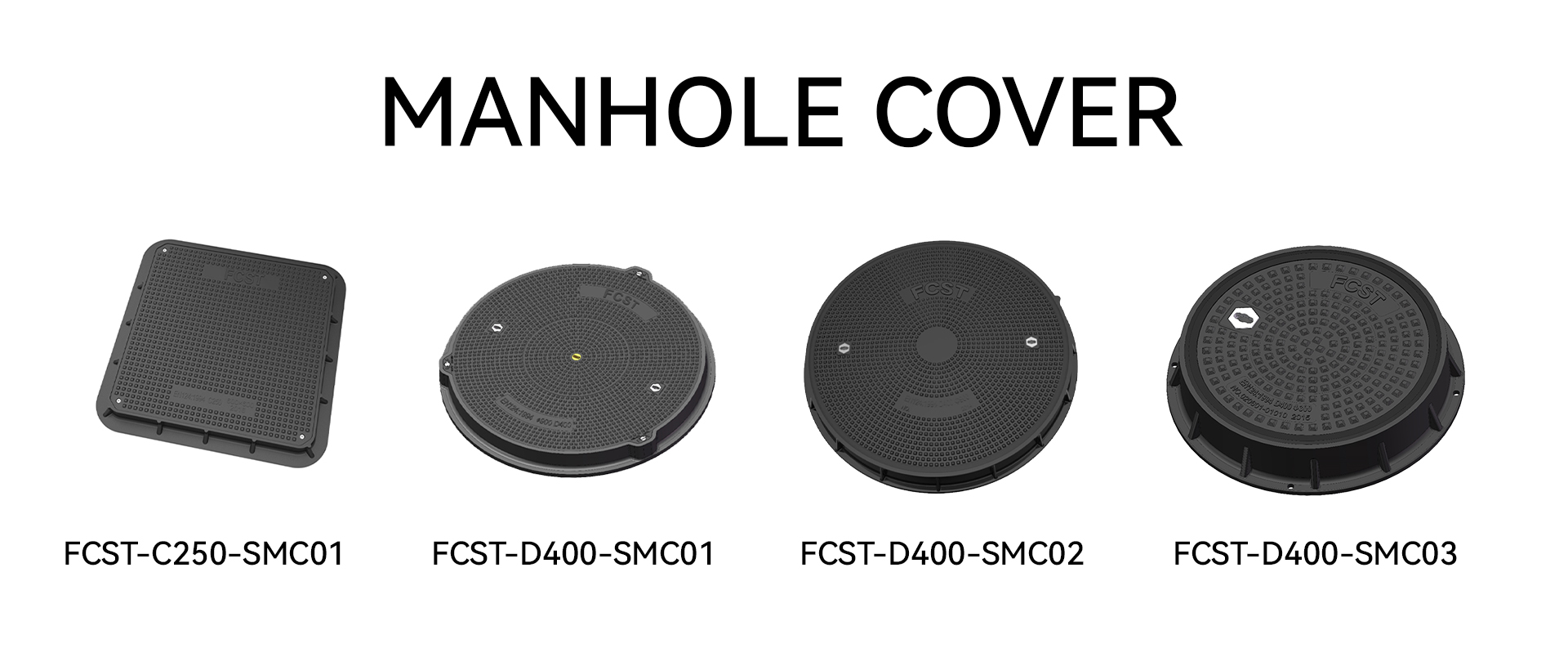

Cámara de teleal de telecomunicacionesY cubierta
La cámara de manejo de telecomunicaciones y la cubierta de manejo producida por FCST tienen materias primas que consisten en materiales compuestos SMC. Las principales materias primas consisten en SMC, resina insaturada, aditivos de baja contracción, rellenos y diversos aditivos. SMC tiene las ventajas de rendimiento eléctrico superior, resistencia a la corrosión, calidad de luz y diseño de ingeniería fácil, flexible, etc. Sus propiedades mecánicas pueden ser comparables a algunos materiales metálicos. Las muestras proporcionadas fueron detectadas por el Centro Nacional de Supervisión de Calidad y Prueba de Ingeniería de Edificios y obtuvieron un certificado de prueba.

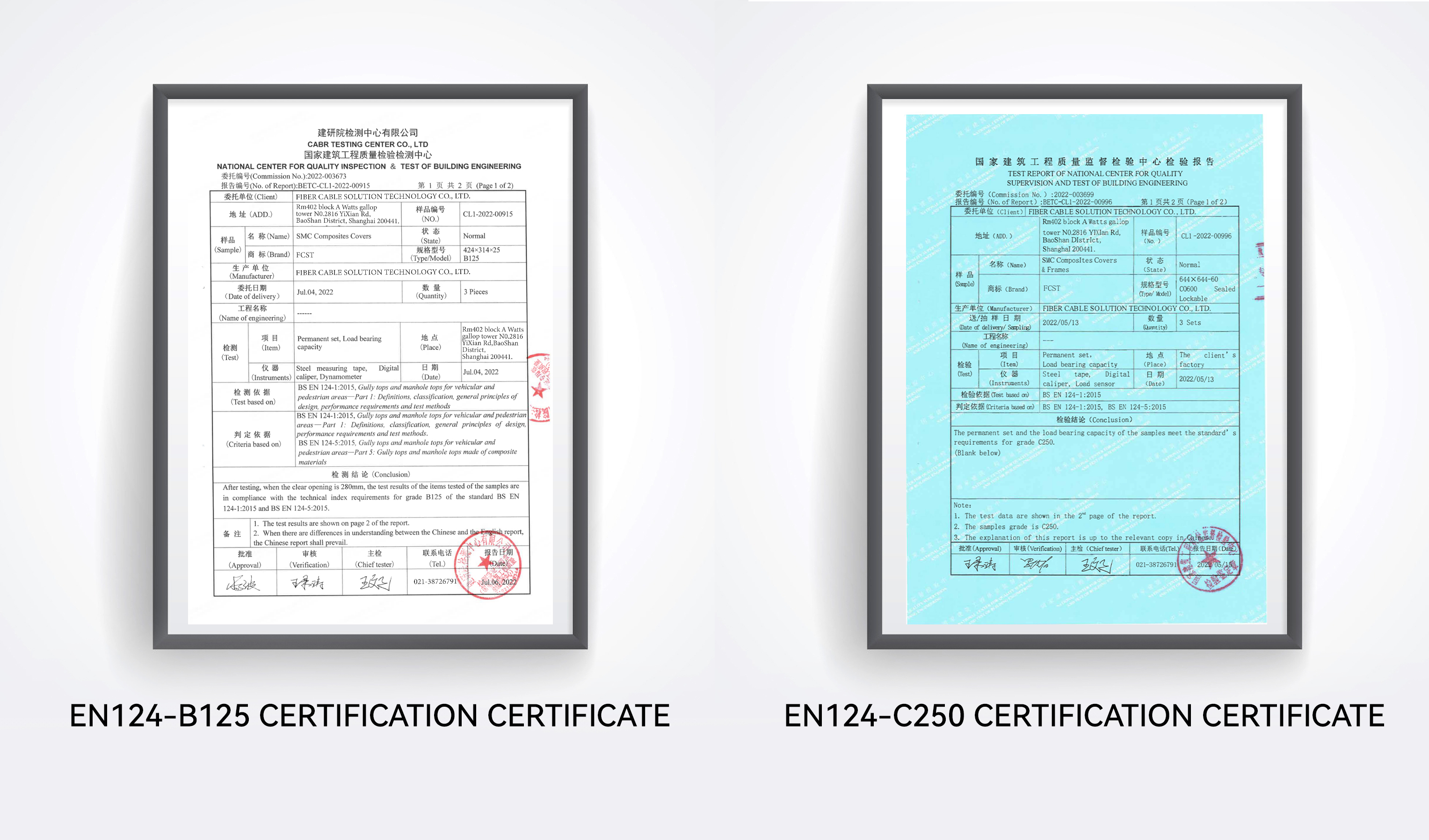

Certificado de prueba de rodamiento de la tapa del hombre Fig4
